Re: Upgrade de ma cnc

par LAtelier Vosgien
02 févr. 2021, 21:54
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

J arrive a usiner des rangés de queues d'aronde de 300 mm de longueur sans jeu sur tous ce qui est bois c'est ajusté au poil , pour l'alu je n'ai pas encore testé faut pas avoir peur d'utiliser des courroies d'ailleurs certaine grosse cnc industrielles fonctionnent sur courroies .
par LAtelier Vosgien
28 janv. 2021, 14:38
Forum : Les machines à commande numérique (CNC)
Sujet : Decouper avec une cnc laser
Réponses : 41
Vues : 1661

Re: Decouper avec une cnc laser

Bonjour vérifier dabord la bonne tension ses courroies il ne faut pas les tendres a mort non plus aussi vérifier que toutes les roues v-slot soit bien en contact dans la rainure et sans jeu mais il ne faut pas qu'elles forces . ensuite après ca si toujours des décalages il faut régler les micros ste...
par LAtelier Vosgien
21 janv. 2021, 20:47
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Non je n'ai pas fais d'autres tests encore , je pense que le micro de la caméra y est pour beaucoup dans le bruit car en réel je n'ai pas u cette impression .
par LAtelier Vosgien
21 janv. 2021, 07:38
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Alors pour l alu 16 000 tours et pour le bois environs 18 0000 tours , alors avec les courroies je peu prendre des passes beaucoup plus importantes car elle ne sautent pas de pas .

Je peu aussi aller beaucoup plus vite en déplacements rapide environs 300mm/seconde .
par LAtelier Vosgien
21 janv. 2021, 07:03
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

bonjours mes nouvelles courroies sont installées .
Petite vidéo crash test
par LAtelier Vosgien
16 janv. 2021, 20:09
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Ma plus petite fraise fait 1,6 mm et le model est vraiment petit la fraise ne peut pas aller refouiller tous les détails .
pourtant je suis sur un recouvrement de 20%
par LAtelier Vosgien
16 janv. 2021, 19:40
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Tu as modélisé la voiture avec Vectric? Je suis curieux de voir comment tu vas faire pour la calandre et pour l'arrière! Non j'utilise direct des STL téléchargés sur Thingiverse Et pour la calandre et l'arrière voila pourquoi je veux que mon 5 axes soit opérationnel :mrgreen: la voici fini 13973311...
par LAtelier Vosgien
16 janv. 2021, 18:45
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Petit usinage en cours de finition .
par LAtelier Vosgien
16 janv. 2021, 11:59
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Alors j'ai un moteur en X et 2 moteurs en Y c'est une carte 7 axes , les Y sont mapper sur une sortie différente ce qui fait que je peu les utiliser a pleine puissance , j'ai réglé l ampérage de chaque moteur a 2A pour pas trop faire chauffer mes composants , pour le moment cela me suffit mais je sa...
par LAtelier Vosgien
16 janv. 2021, 10:20
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Voici mes moteur https://www.omc-stepperonline.com/fr/ne ... -fils.html

poulie 20 dents gt2 6 mm pour le moment .

j'attend de recevoir de la courroie htd 5m 15 mm avec poulies 12 dents .
par LAtelier Vosgien
16 janv. 2021, 09:59
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Salut en X et Y je suis sur courroies pour des raisons de vitesse mais aussi de coût , j'ai une tête laser sur ma cnc donc les vis a billes de 1500 mm j'en ai pas trouvé et les vis trapézoïdales c'est même pas la peine dès que tu leurs demande un peu trop de vitesse ca tremble dans tout les sens . O...
par LAtelier Vosgien
15 janv. 2021, 21:41
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

yas pas grand chose en électronique sur ma cnc , j'ai une carte duet 2 avec driver intégrés tu a juste a brancher tes nema sur la carte et brancher l'alim et c'est partie .

en plus cette carte peut gérer jusqu'à 7 axes .
par LAtelier Vosgien
15 janv. 2021, 19:15
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Je suis sur fusion , ah pour le 4 ème axe je peu peut être t'aider .

Pour du rotatif j'utilise Vectric Aspire c'est super simple .
par LAtelier Vosgien
14 janv. 2021, 22:24
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

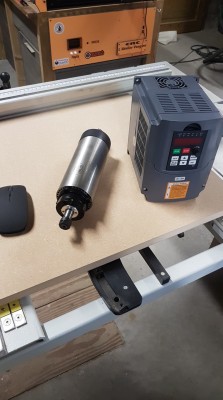

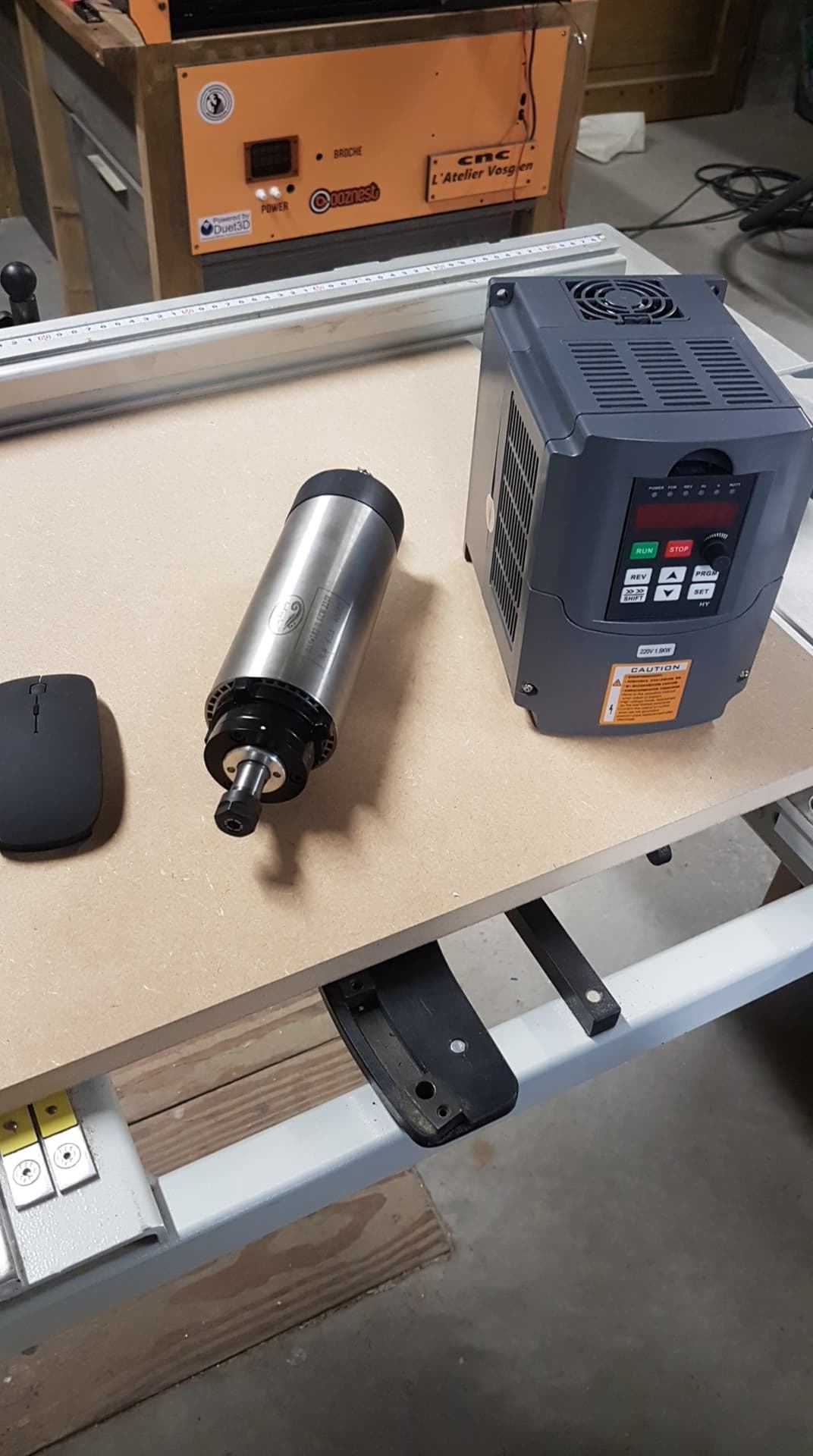

Nouvelle broche reçue et installée :)
je m'essais aussi au 5 axes mais c'est vraiment la galère
par LAtelier Vosgien
08 janv. 2021, 22:08
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

La rt0700 c est ce que j ai actuellement la différence c est qu'elle as un moteur a charbons elle tourne plus vite mais a beaucoup moins de couple je crois
par LAtelier Vosgien
08 janv. 2021, 21:20
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Merci j ai commandé celle ci : https://fr.aliexpress.com/item/32690573 ... 6c37ijQaVo

Mes moteur sont des 23

Pour les frais de douanes je pense que c'est bon j ai sélectionné entrepôt EU
par LAtelier Vosgien
08 janv. 2021, 17:39
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Ok d'accord tu aurais un lien ou je pourrais trouver ta broche ?
par LAtelier Vosgien
08 janv. 2021, 09:05
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Re: Upgrade de ma cnc

Merci , oui je cherche un broche en diamètre 65 mm m ais je n'en trouve pas beaucoup .
par LAtelier Vosgien
08 janv. 2021, 00:06
Forum : Les machines à commande numérique (CNC)
Sujet : Upgrade de ma cnc
Réponses : 48
Vues : 1593

Upgrade de ma cnc

Bonsoir , upgrade de ma cnc en cours
remplacement de toutes les pièces orange qui étaient en stratifié compact par de l'alu de 10 mm découpé avec ma cnc
remplacement du Z le nouveau est sur guidage linéaires HGR15 et vis a bille

petit test d'usinage en vidéo
