Et un n°4 1/2, un !

Utilisation, restauration, conseils d'achat...

Modérateurs : einnacl, copain des copeaux

Avatar du membre
FMJ
Accro
Messages : 4262
Enregistré le : mar. 20 août 2013 18:26
Localisation : Sud-Ouest

Re: Et un n°4 1/2, un !

Message par FMJ » jeu. 25 juil. 2019 09:55

Bien vu Cornélius ! C'est celui-là : https://www.tooltique.co.uk/shop/vintag ... furbished/
Mais ce n'est pas un Arcorn pré-Stanley.
Quelques recherches : En 1936 Stanley US a racheté à Talco qui produisait notamment des répliques de rabots Stanley sous la marque Acorn. Dans la foulée, Stanley a créé la Stanley Works (UK) Ltd. Je n'ai pas trouvé d'indication sur la date de fin de production de ces "frankenplanes".
Compte tenu du manque d'indication sur le rabot lui-même, je crains que son âge reste un gros point d'interrogation !
Avatar du membre
domi49
Accro
Messages : 1306
Enregistré le : jeu. 16 janv. 2014 22:29
Localisation : Angers

Re: Et un n°4 1/2, un !

Message par domi49 » jeu. 25 juil. 2019 11:25

Bon, je vois que Cornélius a été plus rapide que moi ;)

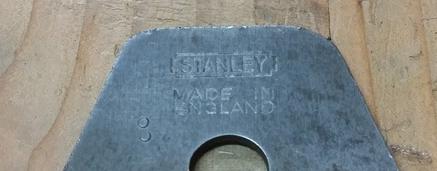

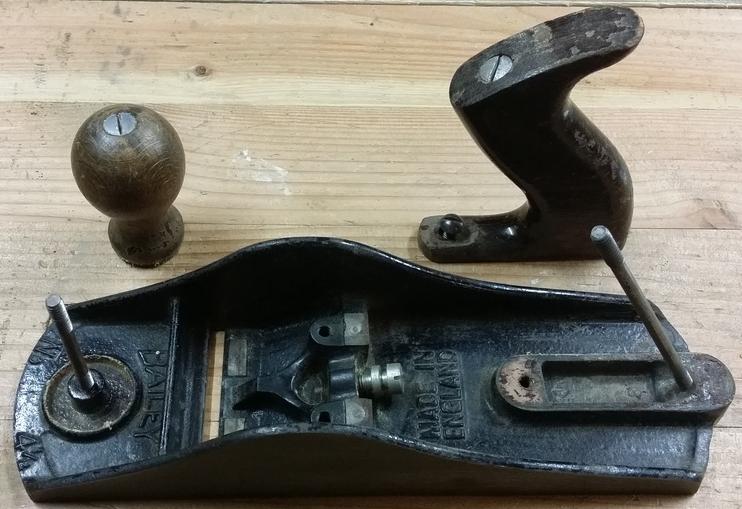

Je poste quand même mes photos, pour comparaison :
Qui rigole au traçage, pleure à l'assemblage.
Mes réalisations en bois
Avatar du membre
Dorora
Accro
Messages : 4580
Enregistré le : mar. 18 déc. 2012 21:08
Localisation : Dole / Jura
Contact :

Re: Et un n°4 1/2, un !

Message par Dorora » jeu. 25 juil. 2019 14:12

Je me demandais si j'allais essayer de daté le dernier que j'ai trouvé

Ben oui, je vais prendre des photos, et je vais vous laisser faire 😂😂😂😂
Ni Dieu, Ni Patrie!

Gourou autoproclamé de l'inter-sidération du Kulte du Krayon Kosmique.
Avatar du membre
FMJ
Accro
Messages : 4262
Enregistré le : mar. 20 août 2013 18:26
Localisation : Sud-Ouest

Re: Et un n°4 1/2, un !

Message par FMJ » jeu. 25 juil. 2019 14:42

@Domi
C'est vrai que le tien est assez proche, mais pas tout à fait. Pour ce que j'ai vu jusqu'à présent, le tien paraît également un peu bizarre pour un Stanley , notamment au niveau du frog ?!
.....
Humm ça ressemble peut-être à un type 16 à 20
https://www.antique-used-tools.com/comparts.htm
Avatar du membre
JM95
Accro
Messages : 1152
Enregistré le : mar. 19 août 2014 09:56
Localisation : Val d'Oise

Re: Et un n°4 1/2, un !

Message par JM95 » ven. 26 juil. 2019 05:28

Bonjour !
Pour dater les Stanley américains je me sers de ça :

https://woodandshop.com/identify-stanle ... ype-study/

Je ne connais pas d'équivalent pour les Stanley anglais mais leur évolution à du être très proche. Les plus vieux Stanley anglais datent du milieu des années 30 ?
Bons copeaux !
JM95

Il n'y a pas de problèmes, il n'y a que des solutions

Ensemble Kity sur table, AEG, Makita, Bosch, Metabo et des outils à main de mon arrière grand père.
Avatar du membre
JM95
Accro
Messages : 1152
Enregistré le : mar. 19 août 2014 09:56
Localisation : Val d'Oise

Re: Et un n°4 1/2, un !

Message par JM95 » ven. 26 juil. 2019 05:30

Un autre site fort intéressant est celui ci :
http://www.hansbrunnertools.com/
Bons copeaux !
JM95

Il n'y a pas de problèmes, il n'y a que des solutions

Ensemble Kity sur table, AEG, Makita, Bosch, Metabo et des outils à main de mon arrière grand père.
Avatar du membre
FMJ
Accro
Messages : 4262
Enregistré le : mar. 20 août 2013 18:26
Localisation : Sud-Ouest

Re: Et un n°4 1/2, un !

Message par FMJ » sam. 27 juil. 2019 10:19

Hier soir, j'étais sur le point de refaire la géométrie de la semelle du n°4 1/2 quand un orage en a décidé autrement : atelier sous l'eau ! Enfin j'exagère un peu mais l'écopage a tout de même près plus d'une heure.

Pour rectifier cette semelle, j'étais parti à la recherche d'un support et n'ai trouvé qu'un verre 8mm mais qui ne fait que 40cm de long. un peu court. Du coup, je me suis rabattu sur une latte de mélaminé 19mm sur lequel j"ai collé 2 longueurs d'abrasif, soit 60cm. Ce qui va très bien.
Malgré les aléas climatiques, j'ai quand même poussé la curiosité jusqu'à faire quelques aller-retours pour vérifier la planéité de cette semelle. Résultat .... y a un peu de boulot quand même !
Avatar du membre
Galip
Accro
Messages : 2096
Enregistré le : mar. 17 mai 2016 19:45

Re: Et un n°4 1/2, un !

Message par Galip » sam. 27 juil. 2019 10:22

Vise pas la platitude parfaite ça sert à rien à part augmenter les frottements. Il suffit que la périphérie et le tour de la lumière soient co-planaires.
Manureva1
Accro
Messages : 459
Enregistré le : dim. 2 déc. 2018 13:52

Re: Et un n°4 1/2, un !

Message par Manureva1 » sam. 27 juil. 2019 12:28

+1 avec Galip ; je me revois faire des demi-journées de rectification de semelle :roll: ... la périphérie et le tour de la lumière c'est souvent suffisant ...
Avatar du membre
FMJ
Accro
Messages : 4262
Enregistré le : mar. 20 août 2013 18:26
Localisation : Sud-Ouest

Re: Et un n°4 1/2, un !

Message par FMJ » sam. 27 juil. 2019 17:18

C'est fait. Je ne suis parti que d'un grain 100. C'est vrai que dans l'action, on serait tenté d'essayer d'obtenir la semelle parfaite. Pour bien faire, j'aurais du partir d'un grain 80, mais pas sûr que je sois venu à bout des rayures du milieu. Pour se délasser entre 2 sessions de ponçage, j'ai également vérifier la semelle de mes 2 small blocks (des Quangsheng dont je suis très satisfait, hormis qu'ils se piquent, mais bon c'est dû à mon atelier) : 30 AR et la semelle est parfaite ! Idem pour une demi douzaine de ciseaux à bois. C'est fou comme ça semble plaisant par rapport à un vieux rabot !!!

Ensuite j'ai fait le dos de la lame. Elle aussi est pas mal piquée. je me suis arrêté là car pour mieux la reprendre il faudrait minium du 80 et comme elle est plutôt fine ça enlèverait trop de matière pour pas grand chose.

Dernière étape : ponçage des côtés. Pour le look.

La suite : petit bain cette nuit. De vinaigre blanc je pense car je n'ai pas d'acide citrique.
Fichiers joints
Manureva1
Accro
Messages : 459
Enregistré le : dim. 2 déc. 2018 13:52

Re: Et un n°4 1/2, un !

Message par Manureva1 » sam. 27 juil. 2019 19:59

OUi, pour la deuxième image , on obtient souvent cela , un petit creux entre après la lumière et avant l'extrémité !
Je n'ai pas trop compris peut-être , car je ne vois plus l'intérêt d'un petit bain à l'acide citrique , ou vinaigre , c'est plutôt avant la restau...
Pour la lame , par contre , il y a encore du boulot, passage au touret jusqu'à éliminer l'accroc en bas (à environ 1 cm ? ) , et il faut que la planche soit mirroir ...un passage à la ponceuse à bande semble inévitable (sans sac , ni aspi !! pour pas mettre le feu ) , à voir si tu peux trouver un compromis entre le mirroir et ôter moins de matière ..
Jean claude vandale
Accro
Messages : 657
Enregistré le : jeu. 19 janv. 2017 21:01
Localisation : Loire atlantique vignoble

Re: Et un n°4 1/2, un !

Message par Jean claude vandale » sam. 27 juil. 2019 21:16

La lame je pense que c'est chaud... Elle a l'air d'etre piquée profond...
Et comme tu le dis tres justement il va pas rester gd chose et ca risque de pas mal vibrer... À voir
Bonne continuation
Si tes résultats ne sont pas a la hauteur de tes espérances , dis toi que le grand chêne aussi, un jour, a été un gland. Lao tseu
Avatar du membre
FMJ
Accro
Messages : 4262
Enregistré le : mar. 20 août 2013 18:26
Localisation : Sud-Ouest

Re: Et un n°4 1/2, un !

Message par FMJ » sam. 27 juil. 2019 21:43

J'ai lu plusieurs fois qu'il fallait faire la géométrie avant le nettoyage cosmétique. Donc j'applique bêtement !

Concernant le fer, le dos n'est effectivement pas très joli et le piquage est assez profond. Je crains qu'il ne faille retirer 2 à 3/10 pour le gommer. Ca fait beaucoup pour une lame de 2mm ! Je conçois que l'idéal serait d'obtenir une planche miroir comme tu dis, mais est-ce que le jeu en vaut vraiment la chandelle ?

Pour le biseau, j'ai une station ProEdge : 5min pour rectifier et obtenir un affutage rasoir.
Jean claude vandale
Accro
Messages : 657
Enregistré le : jeu. 19 janv. 2017 21:01
Localisation : Loire atlantique vignoble

Re: Et un n°4 1/2, un !

Message par Jean claude vandale » sam. 27 juil. 2019 22:09

Bah le probleme d'une planche ds cet etat c'est que t'auras pas d'affutage rasoir, enfin si entre les "pets", donc ds l'ordre je dirais essaye comme ca< retire la matière< trouver une nouvelle lame...
Si tes résultats ne sont pas a la hauteur de tes espérances , dis toi que le grand chêne aussi, un jour, a été un gland. Lao tseu
Avatar du membre
FMJ
Accro
Messages : 4262
Enregistré le : mar. 20 août 2013 18:26
Localisation : Sud-Ouest

Re: Et un n°4 1/2, un !

Message par FMJ » dim. 28 juil. 2019 11:08

Rasoir, si tu peux l'obtenir mais quand un trou tombe sur le fil ça te fait un sillon. Ca rabote mais c'est pas parfait.
J'ai commencé à aplanir le dos au ProEdge, en essayant de ne pas détremper le fer. Pour l'instant j'en suis là. Il en reste ....

Au fait elle s'affute à 35° cette lame ?
Jean claude vandale
Accro
Messages : 657
Enregistré le : jeu. 19 janv. 2017 21:01
Localisation : Loire atlantique vignoble

Re: Et un n°4 1/2, un !

Message par Jean claude vandale » dim. 28 juil. 2019 12:23

À 25° normalement mais entre 25 et 30 ca joue...
Si tes résultats ne sont pas a la hauteur de tes espérances , dis toi que le grand chêne aussi, un jour, a été un gland. Lao tseu
Manureva1
Accro
Messages : 459
Enregistré le : dim. 2 déc. 2018 13:52

Re: Et un n°4 1/2, un !

Message par Manureva1 » dim. 28 juil. 2019 15:11

Oui, entre 25 et 30 , et 35°c'est si tu veux faire un double biseau ...
Jean claude vandale
Accro
Messages : 657
Enregistré le : jeu. 19 janv. 2017 21:01
Localisation : Loire atlantique vignoble

Re: Et un n°4 1/2, un !

Message par Jean claude vandale » dim. 28 juil. 2019 15:22

Qu'appelles tu double biseaux? Si c'est un biseaux secondaire il se situera aux alentours de 27° si le biseaux principal est à 25°...
L'idée c'est tout de meme de garder un angle de coupe aux alentours de 25...
Si tes résultats ne sont pas a la hauteur de tes espérances , dis toi que le grand chêne aussi, un jour, a été un gland. Lao tseu
Avatar du membre
FMJ
Accro
Messages : 4262
Enregistré le : mar. 20 août 2013 18:26
Localisation : Sud-Ouest

Re: Et un n°4 1/2, un !

Message par FMJ » dim. 28 juil. 2019 20:15

Il faut que je vérifie l'angle du frog car la lame était affutée à 33°.
Manureva1
Accro
Messages : 459
Enregistré le : dim. 2 déc. 2018 13:52

Re: Et un n°4 1/2, un !

Message par Manureva1 » lun. 29 juil. 2019 00:02

c'est un vaste sujet :lol: ...tout dépend le bois que tu as l'habitude de travailler , et du rabot que tu utilises (low angle ou avec contre fer )...
Pour les rabots classiques avec contre fer , François Germond (L'ébénisterie Editions Vial ) préconise un biseau de 30 ° comme angle pour les rabots .
Christopher Schwarz ( Les rabots -l'essentiel ) préconise un angle de 33 ° (il dit qu'un biseau secondaire de 33° allié à un biseau principal de 25° est une combinaison idéale ...) ...
après chacun fait comme il peut , ou ce qu'il a l'habitude de faire si cela lui convient ! ;)
