Bureau debout

Message par jlchaps »

Bonjour,
Je voudrais faire un bureau debout pour PC portable du style Harmoni.

https://fr.harmonidesk.com

Est-ce que quelqu'un aurait des plans pour ce style de meuble ?
Merci de votre aide et de vos conseils.
Jeff 54
Accro
Messages : 1326
Inscription : 06 déc. 2015, 20:43
Localisation : Champigneulles

Re: Bureau debout

Message par Jeff 54 »

Genre règle et crayon tu devrais t'en sortir...
L'expérience est une lanterne qui n'éclaire que soi.
Jeff 54
Accro
Messages : 1326
Inscription : 06 déc. 2015, 20:43
Localisation : Champigneulles

Re: Bureau debout

Message par Jeff 54 »

Voir même à main levée avec des côtes....
😂
L'expérience est une lanterne qui n'éclaire que soi.
jlchaps
Poste parfois
Messages : 29
Inscription : 07 déc. 2020, 16:00
Localisation : Charmes (Vosges)

Re: Bureau debout

Message par jlchaps »

Blague à part... merci pour ces réponses très éclairantes.
Je ne m'attendais pas à des conseils aussi avisés.





2° degré... :-)marteau
Jeff 54
Accro
Messages : 1326
Inscription : 06 déc. 2015, 20:43
Localisation : Champigneulles

Re: Bureau debout

Message par Jeff 54 »

Au temps pour moi, j'avais heure un peu rapide et n'avais vu que le bureau.
Pour le truc posé dessus, c'est des rainures de l'épaisseur des planches ou un peu plus pour avoir l'angle que tu veux et c'est maintenu par le porte a faux.
On le voit bien sûr l'assemblage du bas.
Après tu fais les formes de tes pièces en fonction de tes besoins.
L'expérience est une lanterne qui n'éclaire que soi.
jlchaps
Poste parfois
Messages : 29
Inscription : 07 déc. 2020, 16:00
Localisation : Charmes (Vosges)

Re: Bureau debout

Message par jlchaps »

Je suis un peu fainéant (d'ailleurs généalogiquement, je descend en ligne directe des rois mérovingiens du même nom :roll: ) ... je me dit toujours pourquoi faire quelque chose si quelqu'un l'a déjà fait. C'est ça le partage.
En plus ce serait assez urgent pour Noël :shock:
Jeff 54
Accro
Messages : 1326
Inscription : 06 déc. 2015, 20:43
Localisation : Champigneulles

Re: Bureau debout

Message par Jeff 54 »

Bah écoute si t'es si fainéant tu devrais peut être envisager de t'offrir le fruit de leur travail....
A ta place je me ferai pas trop d'espoirs pour récupérer quelque chose de tout fait...
Dernière modification par Jeff 54 le 05 déc. 2021, 10:22, modifié 1 fois.
L'expérience est une lanterne qui n'éclaire que soi.
Reydh
Accro
Messages : 613
Inscription : 19 mars 2015, 18:19

Re: Bureau debout

Message par Reydh »

Si c'est très urgent, personnellement, j'attendrai pas que quelqu'un me donne un plan, je le ferai moi même, ça serait bien plus rapide.
Avatar de l’utilisateur
micheld4036
Accro
Messages : 1258
Inscription : 23 mai 2013, 19:06
Localisation : 63700 saint eloy les mines

Re: Bureau debout

Message par micheld4036 »

bonjour,

j'en ai fait un pour mon fils il y a quelques temps. Il y avait des contraintes : être assez léger et tenir dans une valise pour voyage en avion et être fait dans la journée

il a été fait avec ce qui trainait dans l'atelier.
la partie verticale en CP okoumé 18mm,
Les tablettes en cp De gsb de 10mm, mais j'ai crée les emmanchements en bois dur, visés sous les tablettes
Le pied est en bois tendre.

l'avantage des cales en bois dur amovibles par rapport à la tablette a permis en modifiant l'épaisseur de ne pas avoir à calculer la largeur précise des encoches ; ce que je n'aurai pas su faire.

j'ai du noter quelque part les largeurs des encoches, mais je crois me souvenir qu'elles faisaient environ 25mm (mortaisées à la défonceuse)

si tu désires quelques précisions et que je peux te les fournir, se sera avec plaisir. C'est malgré tout assez facile à faire en sachant qu'il faut donner assez de pente au support vertical pour avoir une bonne stabilité. C'est là que les essais sont le plus importants
Cordialement

Michel
jlchaps
Poste parfois
Messages : 29
Inscription : 07 déc. 2020, 16:00
Localisation : Charmes (Vosges)

Re: Bureau debout

Message par jlchaps »

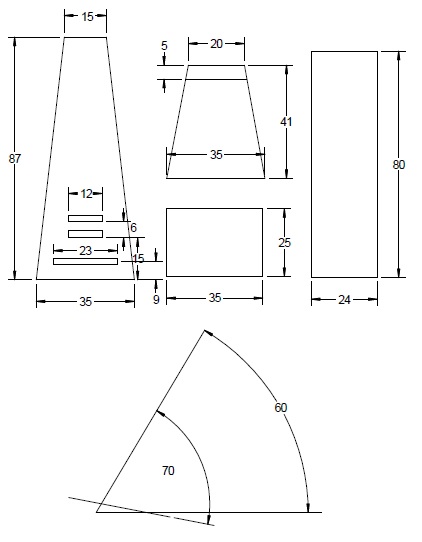

Je me suis fait un plan ... reste à voir si je le fais avec des planches de frêne que j'ai à disposition ou que je fais découper ...
Il manque les parties débordantes pour l'introduction dans les fentes ...
Et j'adapterai la hauteur des fentes en fonction des inclinaisons à obtenir.

Avatar de l’utilisateur
woodpecker54
Accro
Messages : 1263
Inscription : 15 sept. 2016, 16:22
Localisation : Nancy

Re: Bureau debout

Message par woodpecker54 »

Bonjour,

Voici des plans pour ce que tu veux fabriquer : https://hub.shapertools.com/creators/5f ... 0010a87176. Ce sont des fichiers vectoriels, donc tu pourras adapter la taille à tes besoins.

Et comme tu mentionnes que tu es pressé, mais que tu n'as pas dit que tu avais des contraintes budgétaires, je te propose aussi d'acheter la machine qui te permettra de le réaliser en moins d'une demi-journée : https://www.shapertools.com/fr-fr/.

Pour info, j'ai cette machine, j'en parle ici.
Ils ne savaient pas que c'était impossible, alors ils l'ont fait.

Ma dernière réalisation : la draisienne de Timothée

Mes réalisations en cours : Pergola à lames orientables / Légumier
jlchaps
Poste parfois
Messages : 29
Inscription : 07 déc. 2020, 16:00
Localisation : Charmes (Vosges)

Re: Bureau debout

Message par jlchaps »

Bonjour,
Je ne suis pas forcément un fan de la facilité.
Déjà, je pourrai parfaitement le faire dans une planche de contreplaqué mais j'ai des planches bruts de 3 mètres d'un gros frêne qui a été abattu dans mon jardin il y a 4 ans et que j'ai fait déligner en plot.
Et j'ai aussi dans anciennes machines à bois, scie à ruban et combi, de chez Kity, ponceuse stationnaire, ...
Donc OUI en 1 heure avec ton système ce serait plié mais non je ne veux pas aller vers ce système.
Merci quand même ...
Avatar de l’utilisateur
woodpecker54
Accro
Messages : 1263
Inscription : 15 sept. 2016, 16:22
Localisation : Nancy

Re: Bureau debout

Message par woodpecker54 »

Bon, j'aurais dû mettre un smiley quand je parlais de la machine ;) Mon but était de te fournir les plans de ce que tu demandais.
Ils ne savaient pas que c'était impossible, alors ils l'ont fait.

Ma dernière réalisation : la draisienne de Timothée

Mes réalisations en cours : Pergola à lames orientables / Légumier
jlchaps
Poste parfois
Messages : 29
Inscription : 07 déc. 2020, 16:00
Localisation : Charmes (Vosges)

Re: Bureau debout

Message par jlchaps »

Oui je te remercie encore cher voisin Lorrain ... mais comme tu peux le voir, j'avais fait mes plans d'après des données récoltées sur Internet.
De plus, je n'ai pas de logiciel pour lire les fichier svg même si ça existe en gratuit.
Pour ma part, j'utilise depuis longtemps le logiciel Autosketch dans lequel je peux créer des calques, superposer des photos à l'échelle et tracer les plans d'après les photos.
Ça prend un peu de temps mais c'est assez précis.
J'avais prévu de me former à Sketchup mais pas encore fait ...

Tu peux voir sur un autre forum ce que j'avais fait dans la même idée de conception => https://www.forum-lescopeaux-asso.com/t ... enfant.htm
Avatar de l’utilisateur
woodpecker54
Accro
Messages : 1263
Inscription : 15 sept. 2016, 16:22
Localisation : Nancy

Re: Bureau debout

Message par woodpecker54 »

Je n'avais pas vu que tu étais de la région :)

J'ai été voir ta réalisation sur l'autre forum, bravo ! J'espère que tu nous feras un reportage détaillé avec plein de photos pour cette nouvelle réalisation.
Ils ne savaient pas que c'était impossible, alors ils l'ont fait.

Ma dernière réalisation : la draisienne de Timothée

Mes réalisations en cours : Pergola à lames orientables / Légumier
jlchaps
Poste parfois
Messages : 29
Inscription : 07 déc. 2020, 16:00
Localisation : Charmes (Vosges)

Re: Bureau debout

Message par jlchaps »

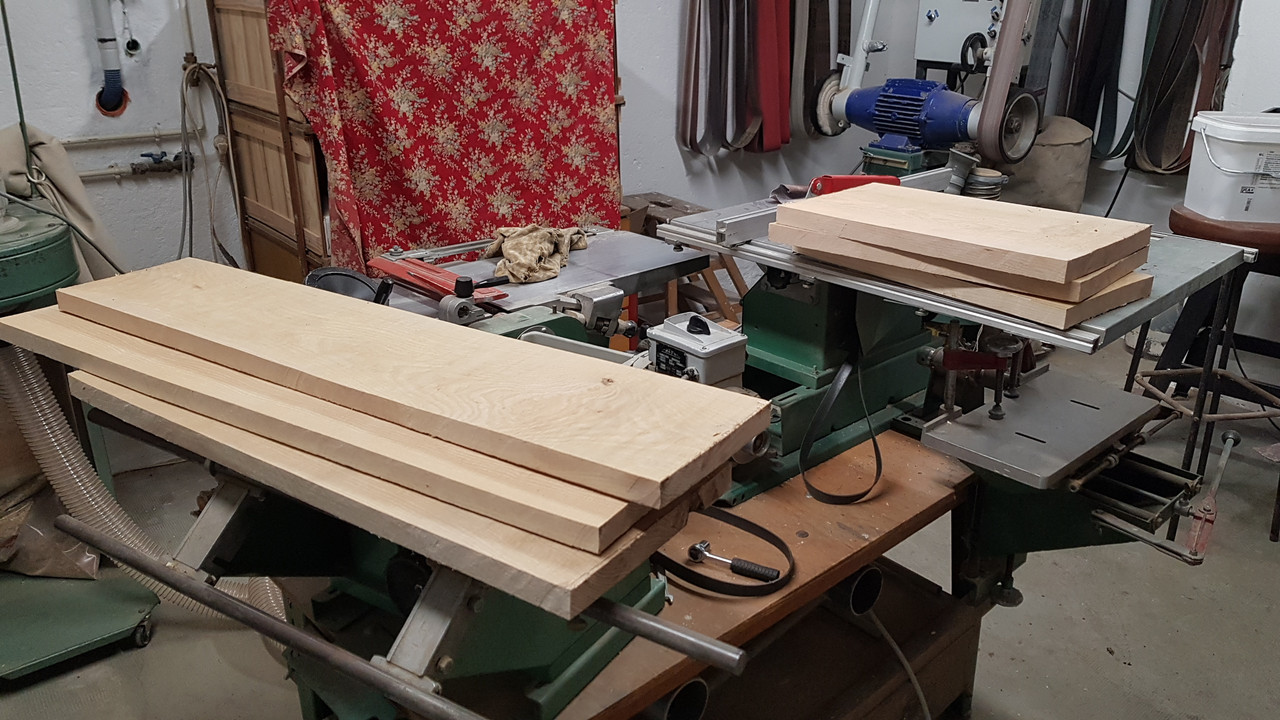

Débit planches

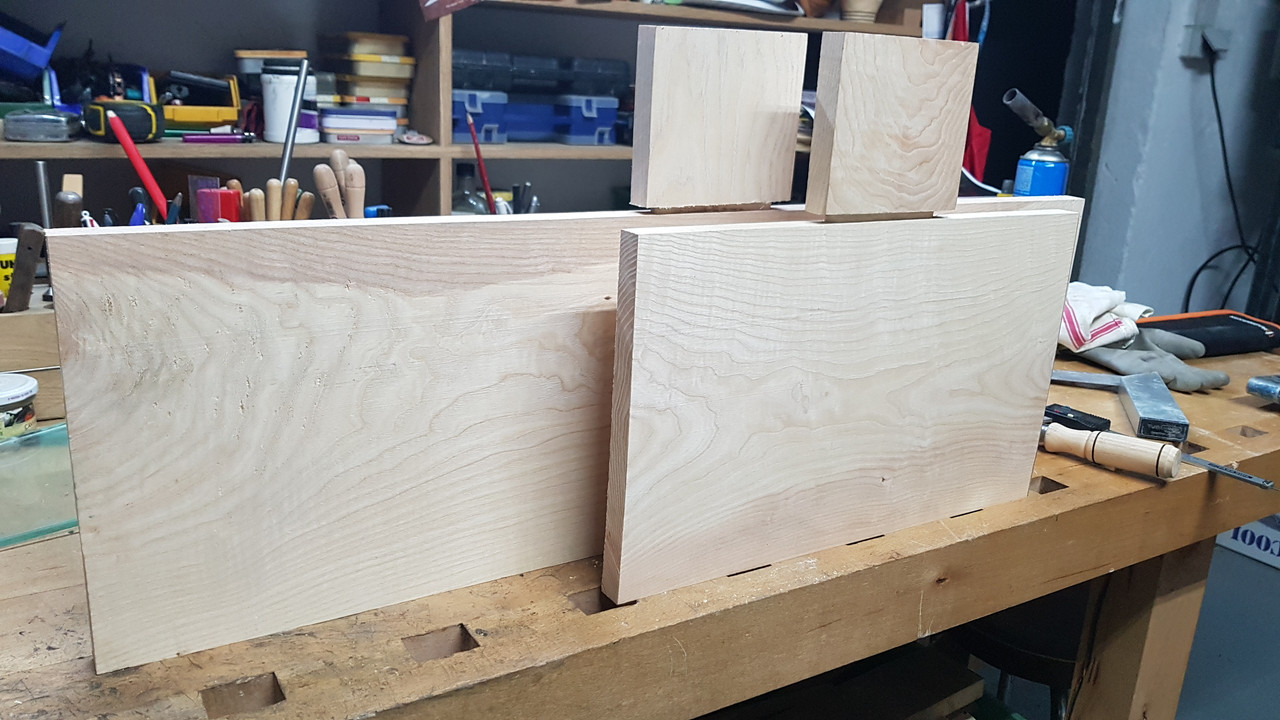

Première mise en dimension

Pièce dégauchies, rabotés et pour les pièces large, rainure male/femelle à coller

Y'a de belles ondes dans le frêne
jlchaps
Poste parfois
Messages : 29
Inscription : 07 déc. 2020, 16:00
Localisation : Charmes (Vosges)

Re: Bureau debout

Message par jlchaps »

Je réfléchis à une idée pour faire les rainures avec un angle, avec une défonceuse qui ne se bascule pas.
Lui mettre un sabot angulaire en dessous ?
Si vous avez des idées ou exemple ... Merci
jlchaps
Poste parfois
Messages : 29
Inscription : 07 déc. 2020, 16:00
Localisation : Charmes (Vosges)

Re: Bureau debout

Message par jlchaps »

Tenon-mortaise pour les plateaux
Avant ajustage et collage

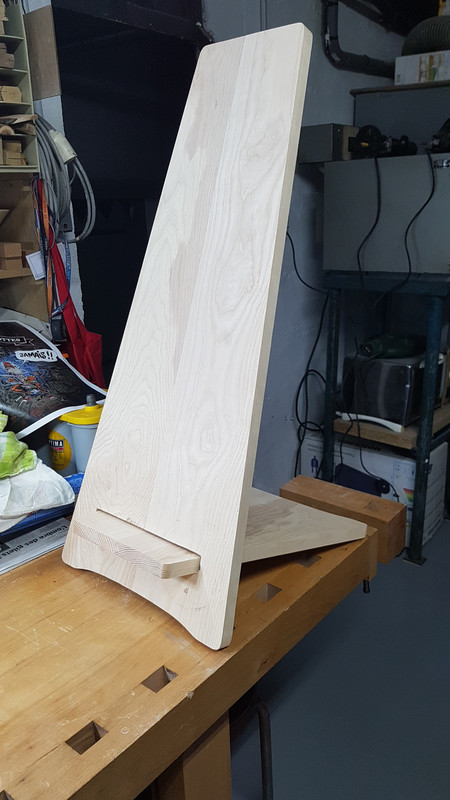

Support et partie verticale

Premier essai ... j'ai 66°. Faut que je ponce pour arriver à 60°
jlchaps
Poste parfois
Messages : 29
Inscription : 07 déc. 2020, 16:00
Localisation : Charmes (Vosges)

Re: Bureau debout

Message par jlchaps »

Voilà ... poncé, vernis, terminé



Avatar de l’utilisateur
Régine
Accro
Messages : 2587
Inscription : 22 mars 2014, 19:01
Localisation : Bandol (83)

Re: Bureau debout

Message par Régine »

Beau travail ! :)
