J'ai découvert récemment sur le site US de Fine Woodworking, un plugin permettant d'imprimer des composants SU à l'échelle 1:1 sur plusieurs feuilles (pour des gabarits de grand format par exemple)
Ce plugin se nomme gk_Postscript_Plot et il a été écrit par un anglais qui s'appelle Geoff KIME.
La version 6.0 de mai 2012 est téléchargeable ici : https://www.box.com/s/20d0a6708c91f1619aef
Ce plugin génère automatique une série de fichier d'impression au format postscript (*.ps) (1 pour chaque feuille à imprimer au format du papier retenu) .
Ces fichiers sont enregistrés dans un sous-dossier qu'il créé, portant le même nom que celui du fichier modèle + "-PsPlots", dans le dossier contenant le fichier du modèle.
Pour lire et imprimer les fichiers postscripts (*.ps) créé par le plugin, il faut :
soit posséder des logiciels d'éditions Pro tel que Photoshop ou Acrobat Pro par exemple
soit installer 2 applications gratuites : Ghostview et Ghostscript
Ghostsview permet de lire et imprimer :
les fichiers postscript (*.ps)
les fichiers postscript encapsulés (*.eps) et (*.epi) pouvant être incorporé dans un autre fichier
les fichier (*.pdf)
les fichiers 'impression (*.prn)
Ghostview (version multi-langue, incluant le français) est téléchargeable ici :
http://pages.cs.wisc.edu/~ghost/gsview/ ... v50w32.exe
Ghostview nécessite pour fonctionner l'installation de Ghostscript.
Ghostscript est téléchargeable ici :
http://downloads.ghostscript.com/public/gs910w32.exe
Pour utiliser le plugin , il faut être en mode Caméra projection parallèle et être en vue de FACE ( ne fonctionne pas pour les autres vues de projection; si l'on souhaite imprimer d'autres vues en projection, appliquer les rotations qui s'imposent au modèle pour mettre la face à imprimer en vue de Face).
Il y a lieu également d'exploser le composant à imprimer avant de lancer le plugin.
Le plugin créé sur chaque feuille des repères de positionnement avec recouvrement permettant de ré-assembler facilement les feuilles lors du collage sur la pièce à découper.
Voir également l'article détaillé en anglais écrit par David RICHARDS sur le site de Fine Woodworking ici :
http://www.finewoodworking.com/item/471 ... -templates
et sur SketchUcation ici :
http://sketchucation.com/forums/viewtop ... 83&t=45035

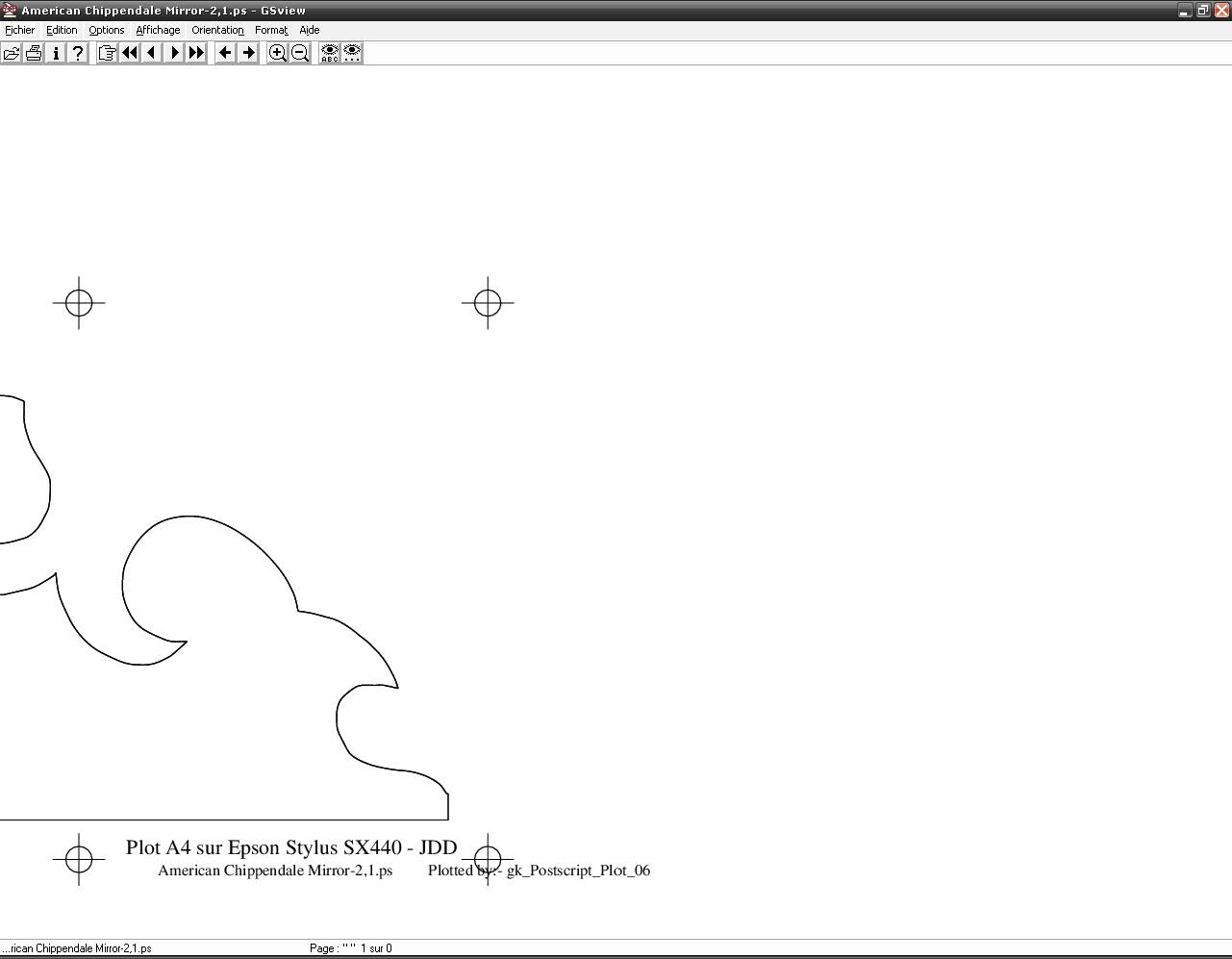

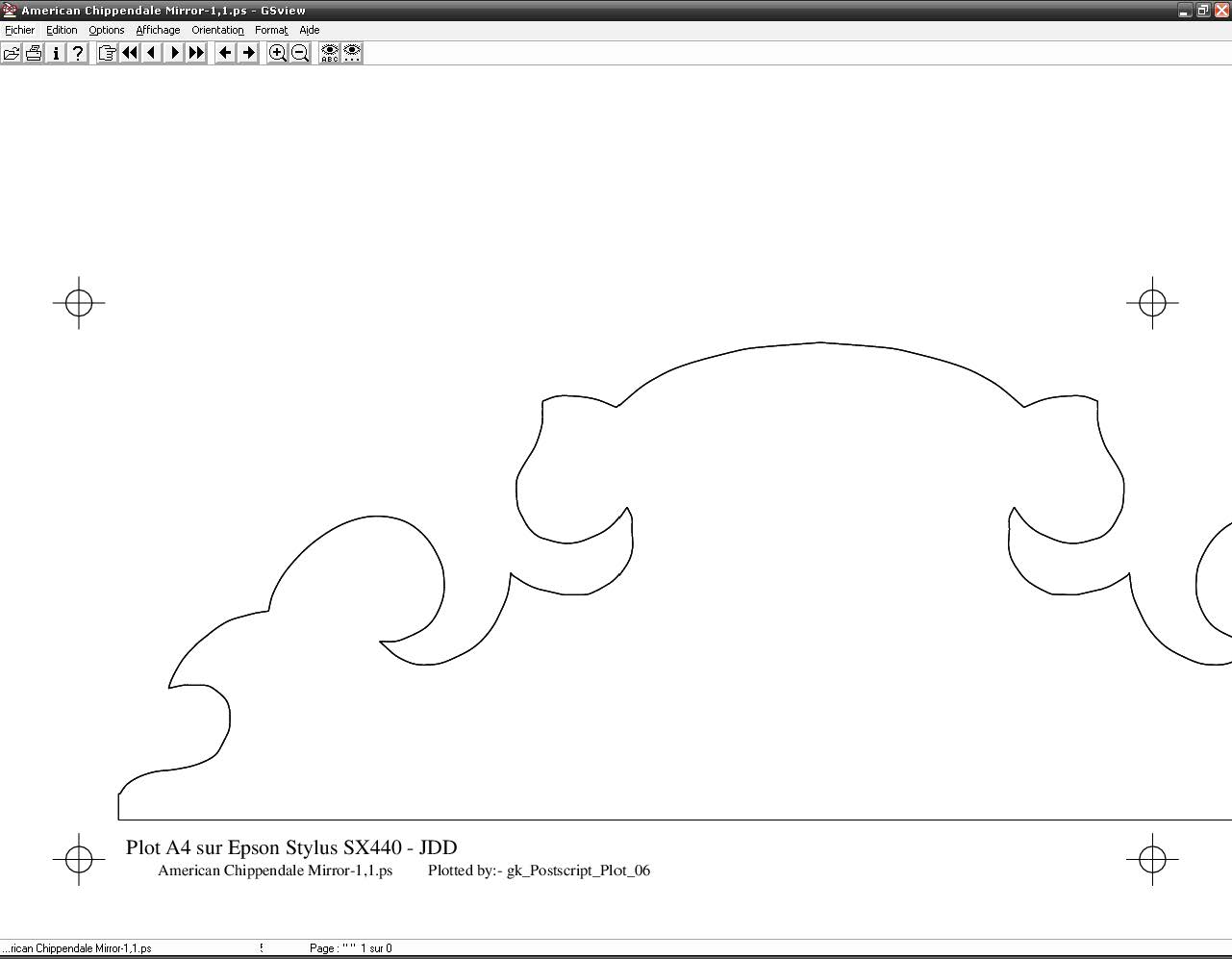

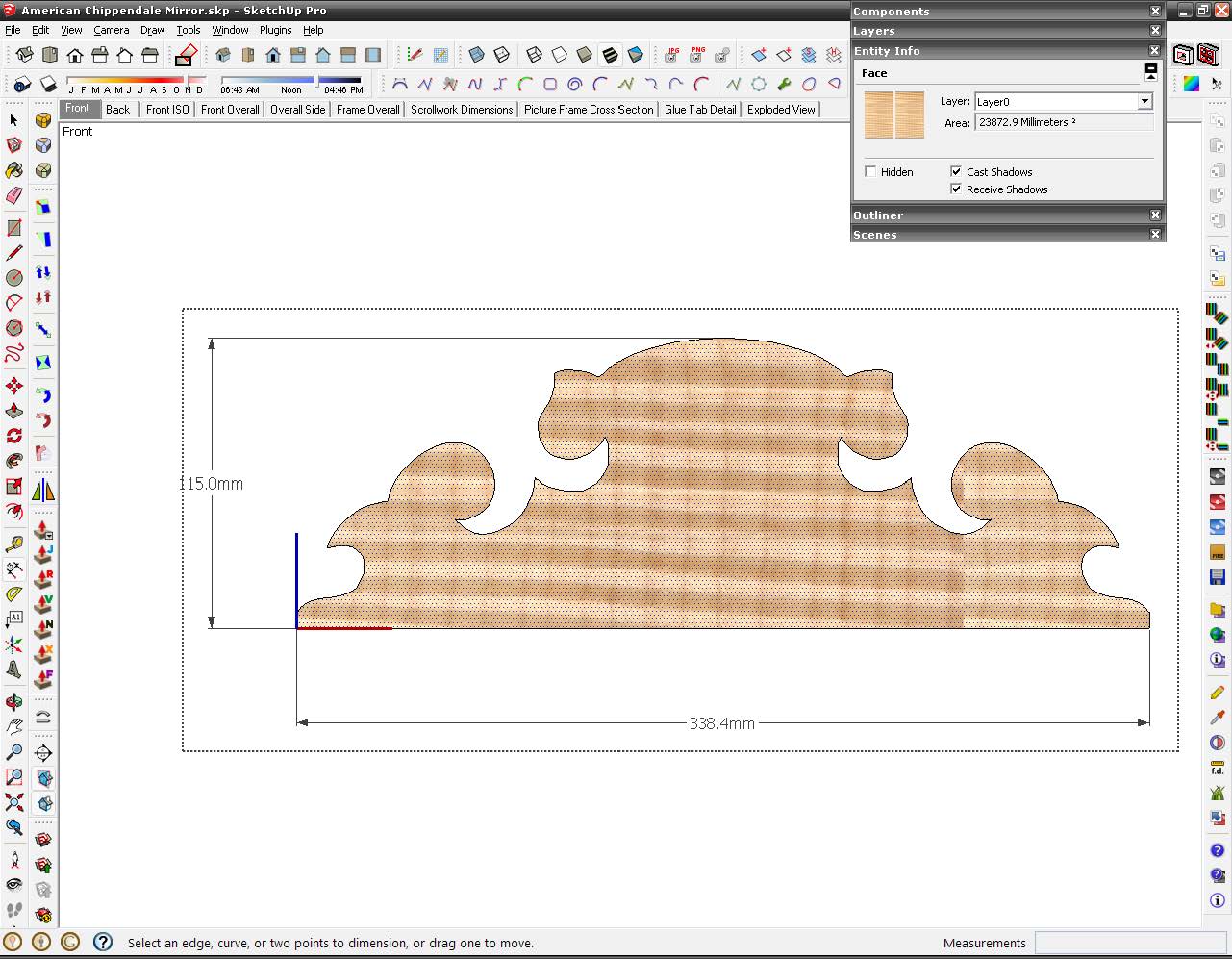

Je joins également quelques images d'un test que j'ai réalisé pour cette occasion.
A+ JDD
