Un rangement pour mes lames de scie

Message par woodpecker54 » ven. 31 janv. 2020 19:10

Bonjour,

J'ai plusieurs lames pour ma scie à format, et je les intervertis fréquemment en fonction des coupes à effectuer. Jusqu'à maintenant, je n'avais pas de rangement dédié pour ces lames, je les posais là où il y avait de la place : établi, table de scie à ruban, bac à chutes, etc. Et comme je suis dans ma période optimisation de l'atelier, j'ai décidé de me construire un rangement inspiré de celui de diomedea sur Metabricoleur.

J'ai utilisé une CNC laser pour tracer la forme des différentes lames sur du contreplaqué de 5 mm :

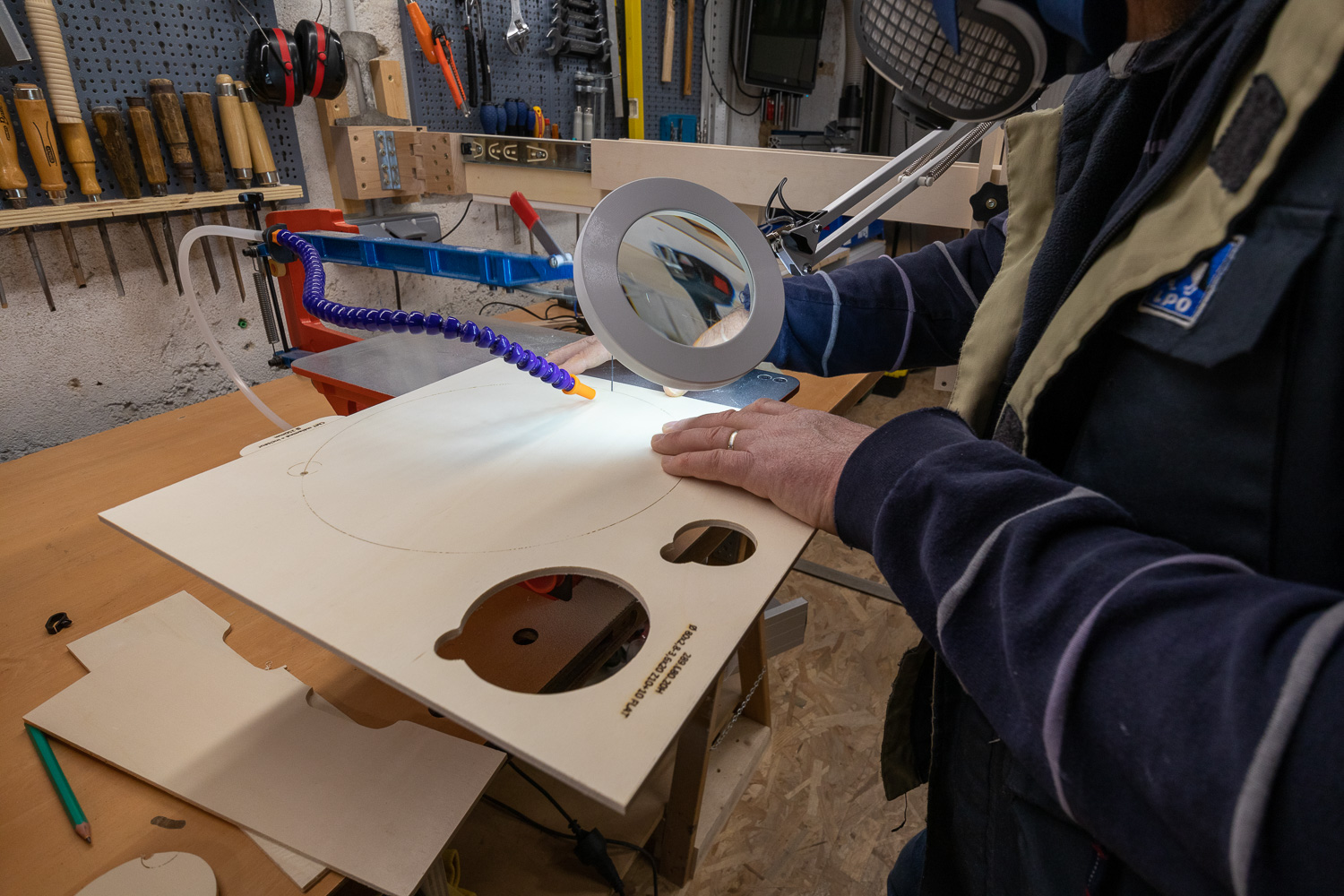

Ensuite, découpage à la scie à chantourner :


Collage sur une planche de contreplaqué de 10 mm :

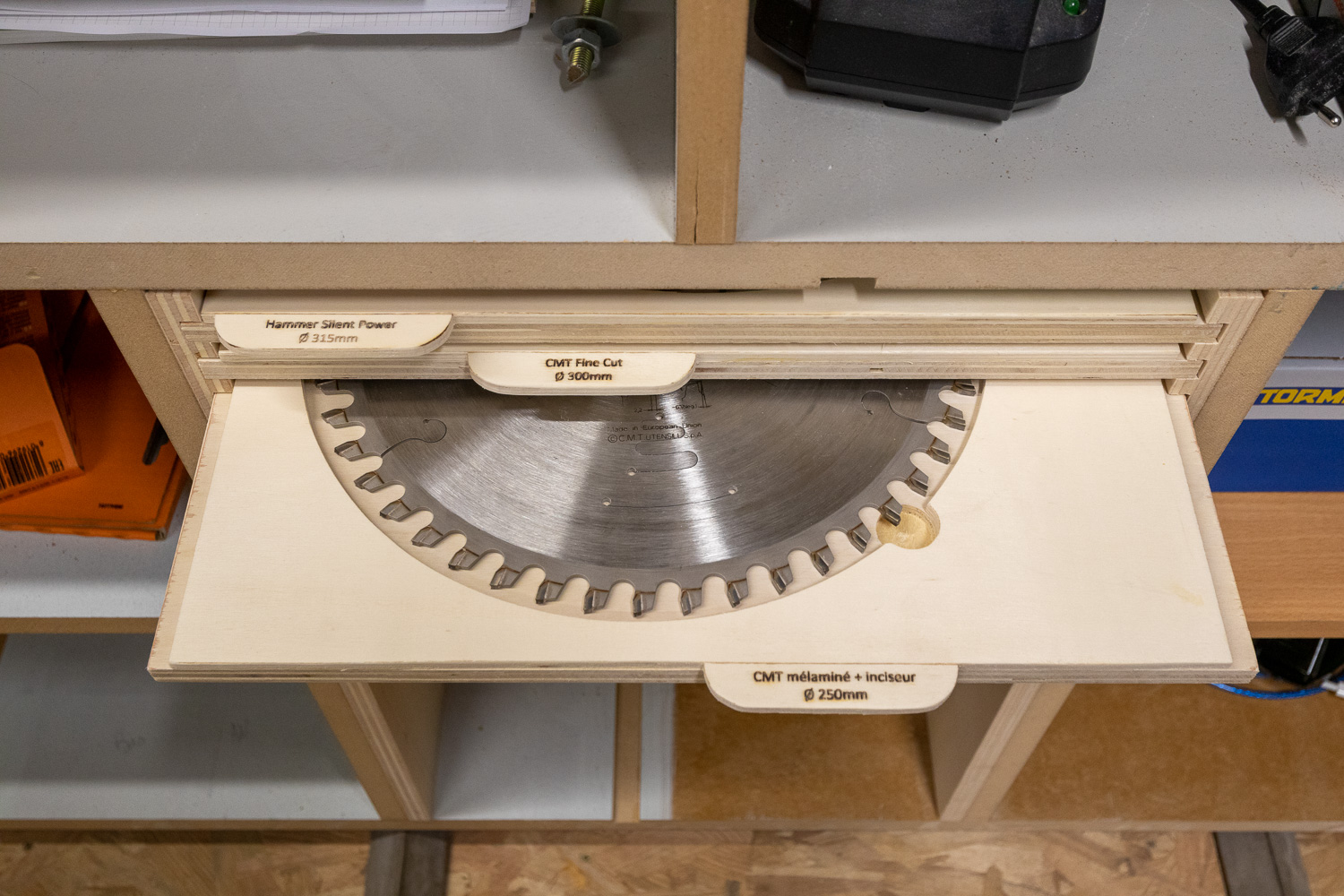

Et insertion dans les emplacements prévus dans un meuble :


Et voilà, des lames parfaitement rangées !
Modifié en dernier par woodpecker54 le ven. 14 févr. 2020 15:30, modifié 2 fois.

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Widjinn
Accro
Messages : 220
Enregistré le : mar. 16 mai 2017 19:37
Localisation : Lamarche sur Saône

Re: Un rangement pour mes lames de scie

Message par Widjinn » ven. 31 janv. 2020 21:10

Ca c'est la class' à Dallas !
Avatar du membre
macbast
Accro
Messages : 12155
Enregistré le : dim. 29 avr. 2012 23:10
Localisation : Haute-Loire (43)

Re: Un rangement pour mes lames de scie

Message par macbast » ven. 31 janv. 2020 21:16

Widjinn a écrit :
ven. 31 janv. 2020 21:10
Ca c'est la class' à Dallas !
Je voulais dire la même chose... :lol:
Il faut aussi que je me fasse ce genre de truc...
Sébastien
Quand tu te sens en situation d'échec, souviens toi que le grand chêne a lui aussi été un gland !


Cagnotte Leetchi pour l'autonomie du fils handicapé de duncanmac
Avatar du membre
efroidefond
Accro
Messages : 127
Enregistré le : ven. 13 janv. 2017 22:31

Re: Un rangement pour mes lames de scie

Message par efroidefond » jeu. 13 févr. 2020 10:32

classe ... l'inscription laser fait très pro ...
Avatar du membre
woodpecker54
Accro
Messages : 1424
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Un rangement pour mes lames de scie

Message par woodpecker54 » jeu. 13 févr. 2020 10:47

Merci :)

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Avatar du membre
BZHades
Accro
Messages : 1217
Enregistré le : ven. 23 oct. 2015 08:34
Localisation : Angers

Re: Un rangement pour mes lames de scie

Message par BZHades » jeu. 13 févr. 2020 11:26

J'avoue que les petites inscription laser, ça fait toute la différence ;)

Ca me fait penser qu'il faut que je fasse un truc aussi pour mes lames... et pour les fraises de la toupie ! bref, y'a du taf en perspective.

Ca t'as couté combien ton petit laser ? au vu de ce que ça permet, ça donne envie d'investir si c'est pas trop cher :)
C'est en sciant que Léonard de Vinci

Pour rappel : L'arche de Noé a été construite par un amateur, le Titanic par des professionnels... alors n'ayez pas peur de vous lancer :mrgreen:
Avatar du membre
woodpecker54
Accro
Messages : 1424
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Un rangement pour mes lames de scie

Message par woodpecker54 » jeu. 13 févr. 2020 11:44

Je l'ai acheté sur Amazon pour un peu plus de 200 € : https://www.amazon.fr/HUKOER-Machine-gr ... ref=sr_1_2

Ca arrive en kit, il faut le monter, mais pour des bricoleurs de génie comme nous, pas de problème :D

Le prix peut paraître important, mais l'année dernière, j'avais acheté un autre graveur laser, qui m'avait coûté plus de 100 euros, mais qui ne pouvait graver qu'une surface de 41mm x 41mm (oui, millimètres !) et sur une pièce qui devait rentrer à l'intérieur de la carcasse, donc pas beaucoup plus grande que la surface de gravure. Bref, la nouvelle, qui peut graver une surface de 40cm x 50cm, et qui peut le faire en la posant sur des pièces beaucoup plus grandes, n'est pas chère en comparaison.

L'utilisation est relativement simple, même si il faut jouer avec les réglages (puissance du laser, vitesse d'avance, nombre de passes, taille du faisceau) pour arriver à l'effet souhaité. Il faut être prudent, j'ai réussi à enflammer du carton ondulé en essayant de le découper :oops:

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Avatar du membre
Bruno78
Accro
Messages : 151
Enregistré le : sam. 15 avr. 2017 19:00
Localisation : La Celle St Cloud

Re: Un rangement pour mes lames de scie

Message par Bruno78 » jeu. 13 févr. 2020 19:17

Bonjour,

Très bien tes rangements .. super !!!!

Juste une question ta découpe laser après moulte passes n'aurait pas put te découper ta planche de bois ?

Mais grâce à toi ou plutôt à cause de toi, j'envisage l'achat d'un tel outil ... franchement fantastique.

Cordialement

Bruno
Avatar du membre
diomedea
Accro
Messages : 3863
Enregistré le : jeu. 16 avr. 2015 12:45

Re: Un rangement pour mes lames de scie

Message par diomedea » jeu. 13 févr. 2020 19:53

Fichtre! 2500 mégawatt! :mrgreen:
Il y a trois sortes de gens: Les vivants, les morts et les marins...
Avatar du membre
woodpecker54
Accro
Messages : 1424
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Un rangement pour mes lames de scie

Message par woodpecker54 » jeu. 13 févr. 2020 19:56

Oui, l'éclairage public s'est éteint dans tout Nancy lorsque je l'ai mis en route :shock:

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Avatar du membre
Tamilhaz
Accro
Messages : 2318
Enregistré le : mar. 12 juil. 2016 11:00
Localisation : Nord du Tarn

Re: Un rangement pour mes lames de scie

Message par Tamilhaz » jeu. 13 févr. 2020 20:05

En fait, cet CNC laser peut faire office de traceur pas cher pour dessiner des gabarits complexes.... :ugeek:
L'homme est cet animal fou dont la folie a inventé la raison.
Avatar du membre
woodpecker54
Accro
Messages : 1424
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Un rangement pour mes lames de scie

Message par woodpecker54 » jeu. 13 févr. 2020 20:11

Bruno78 a écrit :
jeu. 13 févr. 2020 19:17
Bonjour,

Très bien tes rangements .. super !!!!

Juste une question ta découpe laser après moulte passes n'aurait pas put te découper ta planche de bois ?

Mais grâce à toi ou plutôt à cause de toi, j'envisage l'achat d'un tel outil ... franchement fantastique.

Cordialement

Bruno
Pour du découpage propre, il faut une puissance bien supérieure à 2500 mW. J'ai entretemps acheté en Chine une tête laser de 5500 mW qui est censée pouvoir découper du CTP de 3mm, mais je n'ai pas encore essayé.
Tamilhaz a écrit :
jeu. 13 févr. 2020 20:05
En fait, cet CNC laser peut faire office de traceur pas cher pour dessiner des gabarits complexes.... :ugeek:
C'est en effet une des raisons de cet achat. L'avantage de tracer le gabarit directement sur le bois, plutôt que de l'imprimer sur une feuille et de le coller, c'est d'éviter que le tracé disparaisse quand on coupe ou qu'on ponce le gabarit.

La deuxième raison, c'est pour donner plus de vie à des petits objets chantournés.

Et la troisième, c'est que j'étais jaloux de la CNC de diomedea, et que j'en voulais une aussi :evil:

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Avatar du membre
Tamilhaz
Accro
Messages : 2318
Enregistré le : mar. 12 juil. 2016 11:00
Localisation : Nord du Tarn

Re: Un rangement pour mes lames de scie

Message par Tamilhaz » jeu. 13 févr. 2020 20:23

Ta troisième raison me parle bien.... :mrgreen:
L'homme est cet animal fou dont la folie a inventé la raison.
Avatar du membre
diomedea
Accro
Messages : 3863
Enregistré le : jeu. 16 avr. 2015 12:45

Re: Un rangement pour mes lames de scie

Message par diomedea » jeu. 13 févr. 2020 20:24

:lol:
Effectivement, la CNC sait faire ça aussi!
Peut être qu'un jour je l'équiperais d'une tête laser...
Il y a trois sortes de gens: Les vivants, les morts et les marins...
Avatar du membre
woodpecker54
Accro
Messages : 1424
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Un rangement pour mes lames de scie

Message par woodpecker54 » jeu. 13 févr. 2020 20:47

Un exemple de ce que je fais pour les objets chantournés :


Critiquez pas la découpe, c'était juste un essai :)
Modifié en dernier par woodpecker54 le ven. 14 févr. 2020 15:24, modifié 3 fois.

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Avatar du membre
Tamilhaz
Accro
Messages : 2318
Enregistré le : mar. 12 juil. 2016 11:00
Localisation : Nord du Tarn

Re: Un rangement pour mes lames de scie

Message par Tamilhaz » jeu. 13 févr. 2020 20:48

Super...t'arrives même à détourer les poils du lièvre.... :mrgreen:
L'homme est cet animal fou dont la folie a inventé la raison.
Avatar du membre
woodpecker54
Accro
Messages : 1424
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Un rangement pour mes lames de scie

Message par woodpecker54 » jeu. 13 févr. 2020 20:52

C'est malin :evil:

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Avatar du membre
diomedea
Accro
Messages : 3863
Enregistré le : jeu. 16 avr. 2015 12:45

Re: Un rangement pour mes lames de scie

Message par diomedea » ven. 14 févr. 2020 06:34

:mrgreen:
Les dessins sont fait avec le logiciel fournis?
Il y a trois sortes de gens: Les vivants, les morts et les marins...
Avatar du membre
woodpecker54
Accro
Messages : 1424
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Un rangement pour mes lames de scie

Message par woodpecker54 » ven. 14 févr. 2020 06:41

Pour le lièvre, c'est simplement un png ou jpg que j'ai importé dans le logiciel fourni avec le graveur.
Pour les gabarits des lames de scie, j'ai fait le dessin avec Microsoft Visio, avant de le convertir en png.

Pourquoi Visio ? Parce que, parmi les logiciels dont je dispose, c'était le seul qui me permettait de générer un png avec seulement ce que j'avais dessiné, sans ajouter un bord blanc. Très important quand on veut des dimensions précises, ou qu'on veut graver sur la même planche en plusieurs fois, avec des réglages différents.

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Avatar du membre
diomedea
Accro
Messages : 3863
Enregistré le : jeu. 16 avr. 2015 12:45

Re: Un rangement pour mes lames de scie

Message par diomedea » ven. 14 févr. 2020 07:39

C'est curieux... le PGN c'est du matriciel, en général tous ces logiciels utilisent du vectoriel.
Ton logiciel n’accepte pas les DXF? c'est généralement le format d'échange utilisé.
