Roue en bois et... plein de questions !

Message par woodpecker54 » sam. 17 oct. 2020 18:08

Bonjour,

Pour Noël, j'ai décidé de construire une draisienne pour mon petit-fils. J'ai voulu me faciliter la tâche en achetant des roues chez Decathlon, mais elles font vraiment trop plastique. J'ai donc décidé de récupérer les pneus, et de faire des roues en bois !

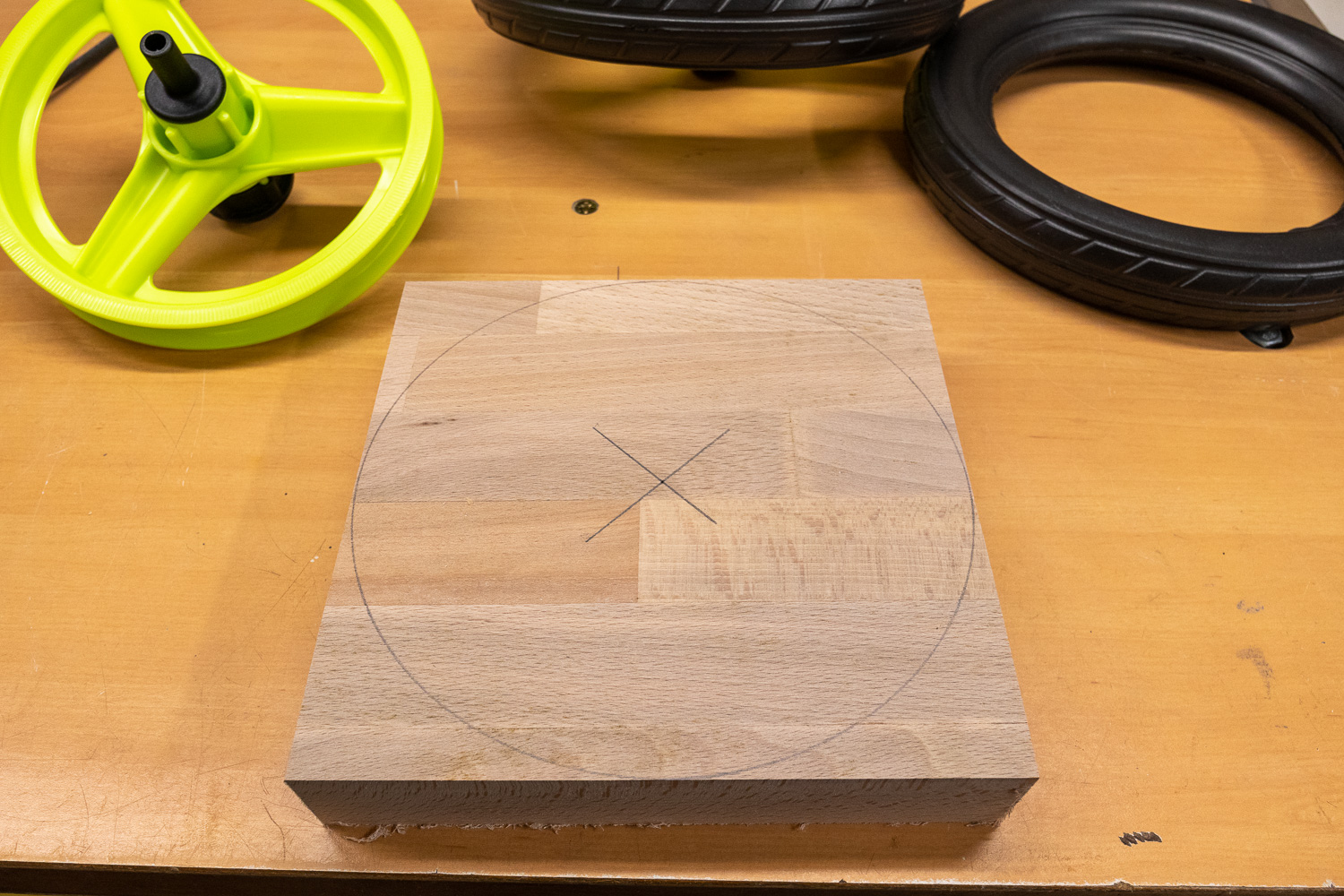

Je vais réaliser un premier prototype dans une chute de plan de travail en hêtre massif :

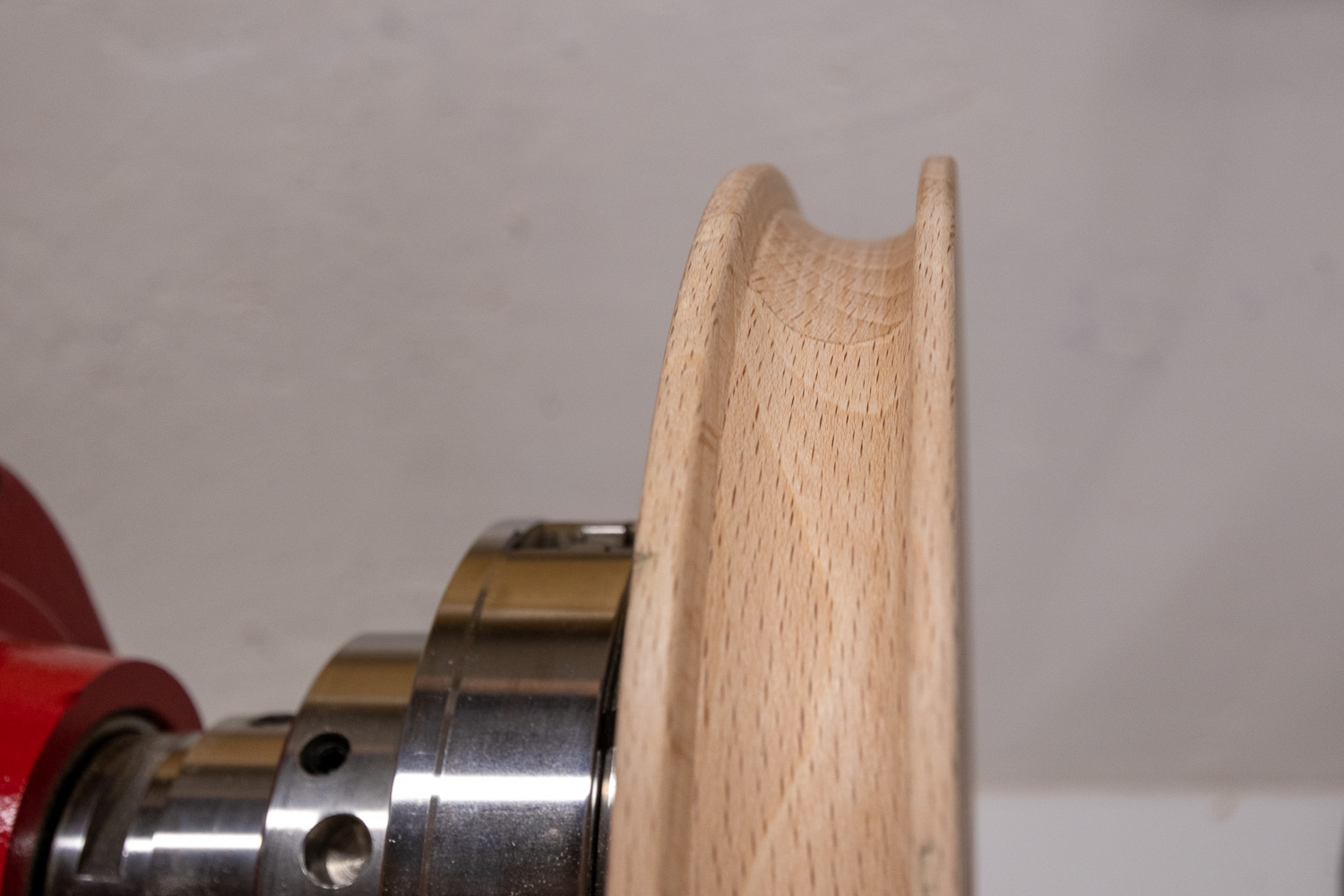

La gorge réalisée avec une gouge :

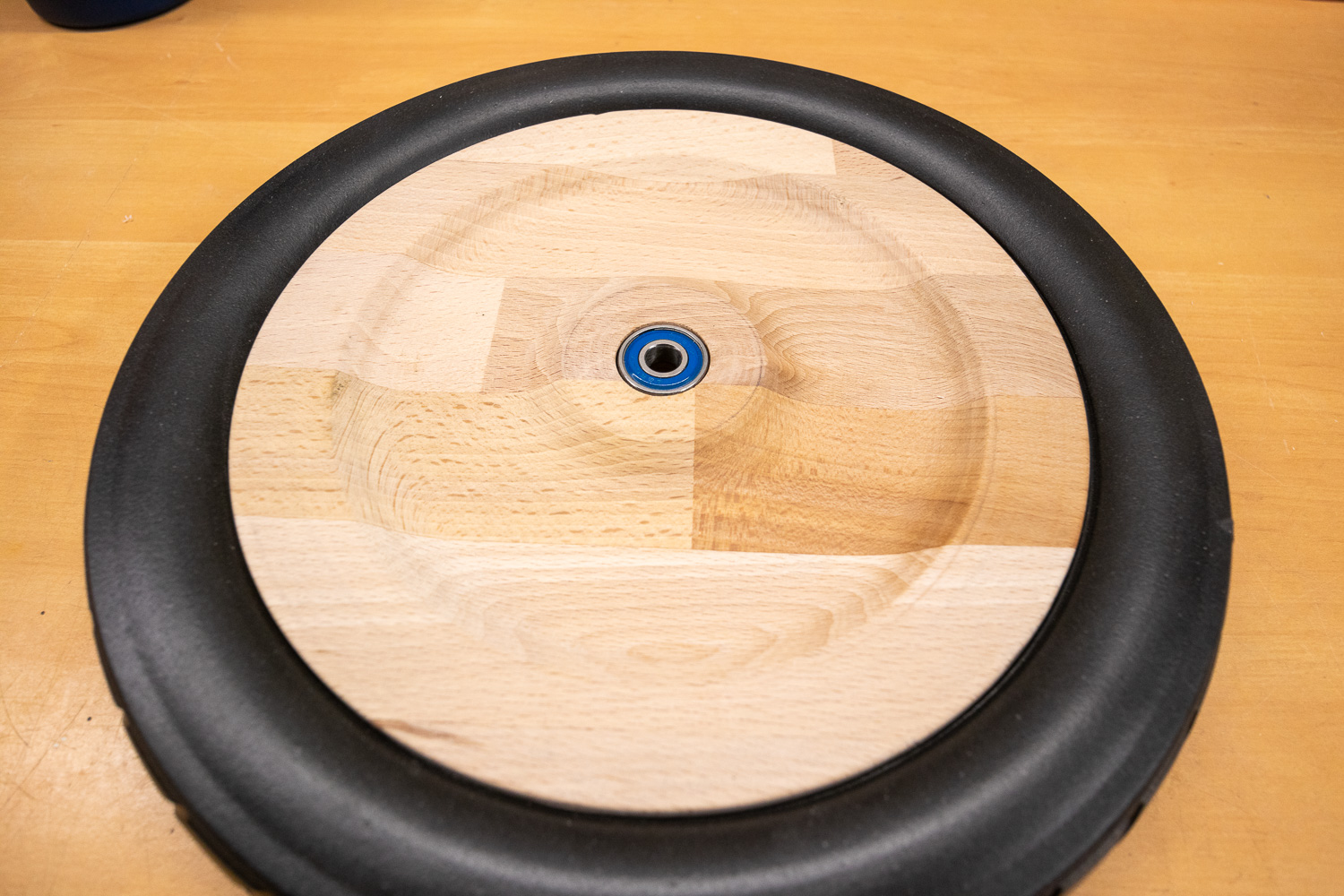

Voici ce que donne une des faces :

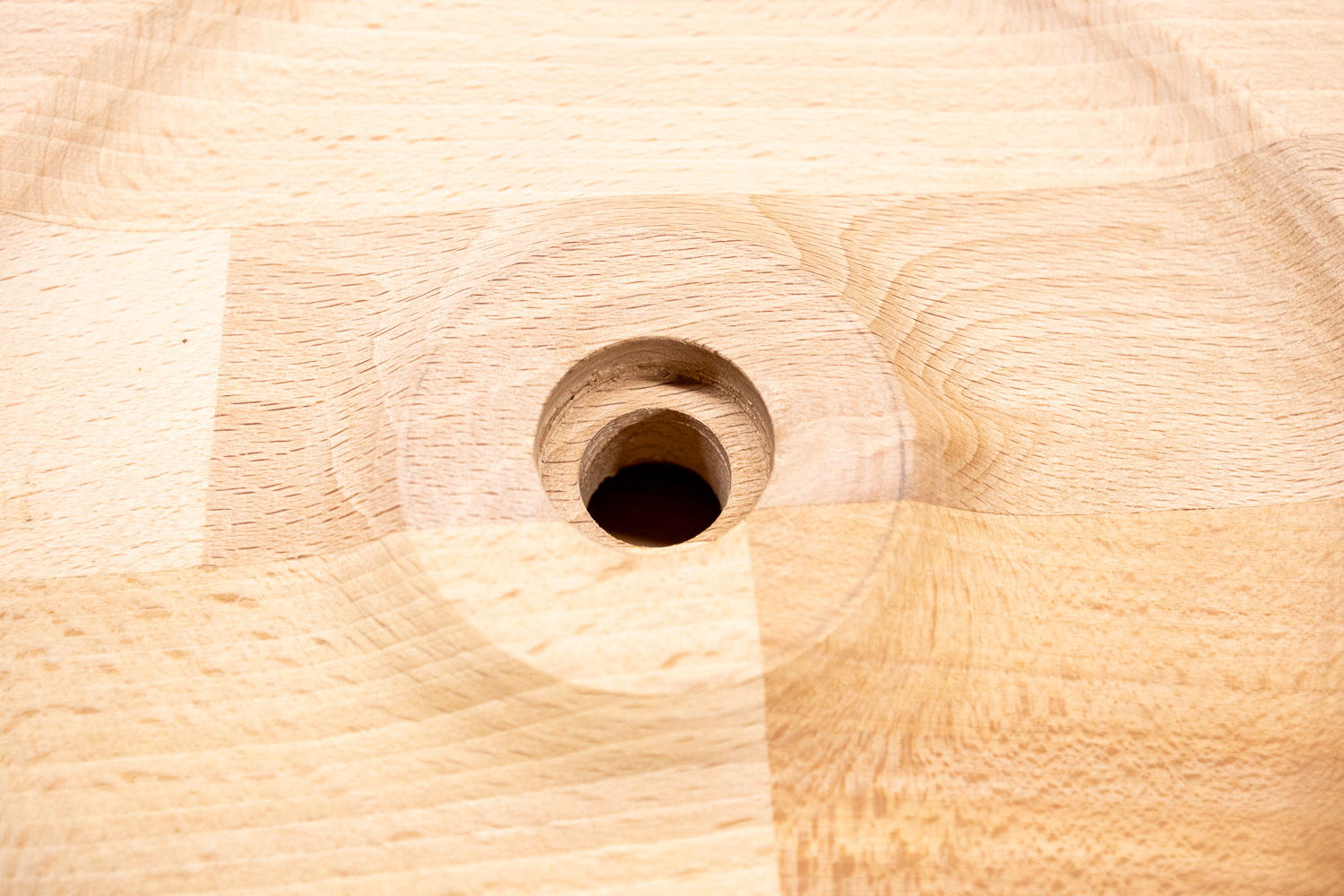

Gros plan sur le logement du roulement :



Je suis vraiment débutant en tournage, et cette expérience m'amène à poser plusieurs questions.

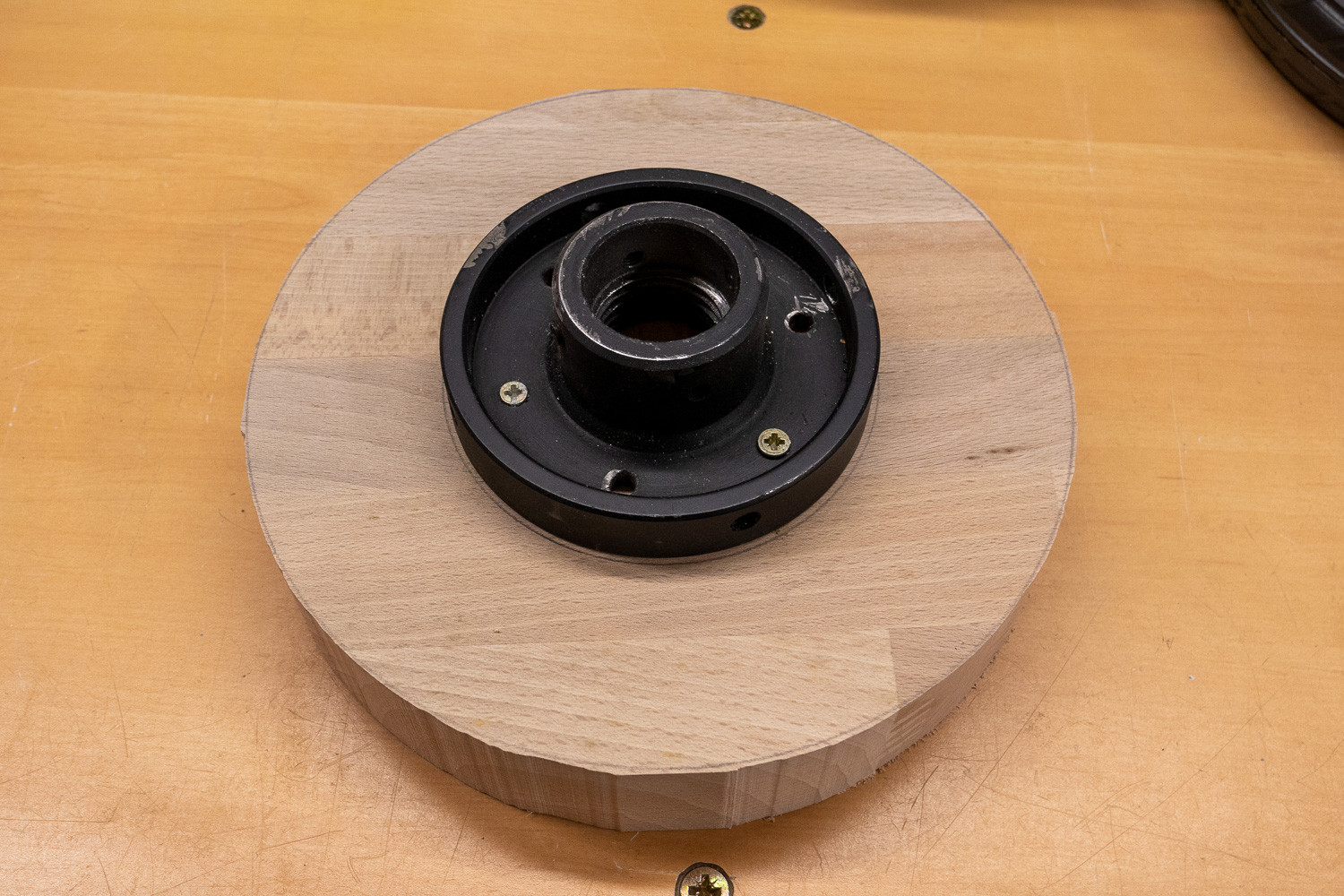

Quel serait votre manière de fixer la pièce ? J'ai commencé, comme on le voit sur la troisième photo, avec le truc qui est vissé et dont je ne me rappelle plus du nom... Ca m'a permis d'arrondir ma pièce, de réaliser la gorge, et faire une face. Pour l'autre face, je ne vois que le mandrin en extension dans le logement du roulement. Mais celui-ci ne fait que 7 mm de profondeur, donc la prise est un peu bancale :(

Et concernant le logement du roulement, qui doit faire 22 mm de diamètre sur 7 mm de profondeur, j'ai d'abord percé avec un foret Forstner de 20 mm. Pour élargir le trou, j'ai utilisé un bédane, mais ça n'allait pas bien, il avait tendance à riper vers l'intérieur du trou. Qu'est-ce que vous utiliseriez pour agrandir un trou de ce type ?

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Schmu
Accro
Messages : 1478
Enregistré le : jeu. 23 oct. 2014 12:52
Localisation : Belgique - région Liège

Re: Roue en bois et... plein de questions !

Message par Schmu » dim. 18 oct. 2020 08:08

Plateau de reprise pour faire l autre face?
-----------------------------------------------
Quand je donne mon avis, c'est un avis de débutant / Dans mon cas: travail du bois = loisir
Avatar du membre
roger vuillermoz
Accro
Messages : 892
Enregistré le : ven. 29 déc. 2017 13:58
Localisation : villorceau 45190
Contact :

Re: Roue en bois et... plein de questions !

Message par roger vuillermoz » dim. 18 oct. 2020 08:32

Bonjour
Dans ton cas, j'aurais fais deux flasques en parement et on aurait vue que le liseré jaune du bandage de la roule.
et la tu aurais garder toute la solidité de l'axe et de l'ensemble de la roue.
car je pense que ce tu imagines est surement très bien, mais tu perds de la sécurité car ton axe sera beaucoup sollicité
et donc fragile et il serait dommage que ton petit fils est un accident du à un manque de solidarité entre l'axe et la futur roue.
a mon avis la roue en bois va vitre prendre du jeu,
Tu as deux points de fixation dans ton projet
1°comment vas tu avoir une vrais fixation de l'axe sur ta roue en bois?
2° elles vont être fixées comment les roues sur le châssis?
finalement ce n'est qu'un jouet et la couleur ce n'est qu'un détail ( et le jaune plait aux enfants)
as tu un plan de ton futur jouet(draisienne) à nous montrer?
Bon tournage, bon chantournage à vous tous
roger
Partager...les connaissances, pour mieux travailler... le bois
mettre un mot sur le livre d'or fait toujours plaisir
visiter mon site http://tournebois.free.fr
mail perso roger.vuillermoz@cegetel.net
Avatar du membre
woodpecker54
Accro
Messages : 1601
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Roue en bois et... plein de questions !

Message par woodpecker54 » dim. 18 oct. 2020 12:22

Schmu a écrit :
dim. 18 oct. 2020 08:08
Plateau de reprise pour faire l autre face?
Bah oui, un plateau de reprise, je n'y avais pas pensé ;) Par contre, je n'en ai pas, je vais ouvrir un fil séparé pour demander quel modèle acheter.
roger vuillermoz a écrit :
dim. 18 oct. 2020 08:32
Bonjour
Dans ton cas, j'aurais fais deux flasques en parement et on aurait vue que le liseré jaune du bandage de la roule.
et la tu aurais garder toute la solidité de l'axe et de l'ensemble de la roue.
car je pense que ce tu imagines est surement très bien, mais tu perds de la sécurité car ton axe sera beaucoup sollicité
et donc fragile et il serait dommage que ton petit fils est un accident du à un manque de solidarité entre l'axe et la futur roue.
a mon avis la roue en bois va vitre prendre du jeu,
Tu as deux points de fixation dans ton projet
1°comment vas tu avoir une vrais fixation de l'axe sur ta roue en bois?
2° elles vont être fixées comment les roues sur le châssis?
finalement ce n'est qu'un jouet et la couleur ce n'est qu'un détail ( et le jaune plait aux enfants)
as tu un plan de ton futur jouet(draisienne) à nous montrer?
Bonjour Roger,

Effectivement, j'aurais pu garder la roue et faire 2 flasques, mais le challenge de faire des roues en bois me tentait. Et en plus, ça me plaît de me dire qu'il n'y aura pas de plastique.
Par contre, je ne comprends pas du tout ce que tu veux dire concernant la fragilité et la sécurité. Mon idée est de mettre un roulement à billes de chaque côté de la roue, avec un axe qui va traverser les 2 roulements de la roue, et être fixé dans la fourche que je vais construire. Donc pas de problème de jeu ni d'usure, les roulements sont ceux qu'on utilise pour les rollers.

Je n'ai pas encore fait de plan, mais ça devrait plus ou moins ressembler à quelque chose comme ça :


Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Avatar du membre
roger vuillermoz
Accro
Messages : 892
Enregistré le : ven. 29 déc. 2017 13:58
Localisation : villorceau 45190
Contact :

Re: Roue en bois et... plein de questions !

Message par roger vuillermoz » dim. 18 oct. 2020 12:31

Ah oui je comprendsidux ton idée
Mais comment vas tu fixé les roulement en force sur le bois ?
Car il y a toujours une question de dilatation en fonction de humidité du bois
Peut être mettre un tube entre les deux roulement pour que ton serrage soit plus efficace
Bon tournage, bon chantournage à vous tous
roger
Partager...les connaissances, pour mieux travailler... le bois
mettre un mot sur le livre d'or fait toujours plaisir
visiter mon site http://tournebois.free.fr
mail perso roger.vuillermoz@cegetel.net
Avatar du membre
woodpecker54
Accro
Messages : 1601
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Roue en bois et... plein de questions !

Message par woodpecker54 » lun. 19 oct. 2020 10:40

C'est vrai que le maintien du roulement dans une pièce de bois massif peut être problématique. Mais tu m'as donné une idée. Je vais percer l'axe de ma roue à un diamètre de 25 mm, et je vais utiliser mon imprimante 3D pour faire une pièce de support du roulement. Ce sera un tube de diamètre extérieur 25 mm, avec l'emplacement pour le roulement. Et je peux coller cette pièce à la colle epoxy dans la roue en bois.

Par contre, j'aimerais quand même avoir la réponse à ma question concernant le creusage du logement du roulement :
woodpecker54 a écrit :
sam. 17 oct. 2020 18:08

Et concernant le logement du roulement, qui doit faire 22 mm de diamètre sur 7 mm de profondeur, j'ai d'abord percé avec un foret Forstner de 20 mm. Pour élargir le trou, j'ai utilisé un bédane, mais ça n'allait pas bien, il avait tendance à riper vers l'intérieur du trou. Qu'est-ce que vous utiliseriez pour agrandir un trou de ce type ?
Car même si je n'en ai plus besoin pour le moment, j'aimerais connaître la technique :)

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Avatar du membre
jagolin
Accro
Messages : 3473
Enregistré le : mar. 26 nov. 2013 00:29
Localisation : 94210 La Varenne St Hilaire

Re: Roue en bois et... plein de questions !

Message par jagolin » mar. 20 oct. 2020 13:27

Le bédane ou le grain d'orge (bien affûtés) fonctionnent, mais faire le trou de 20 t'a compliqué la vie, si le bout du bédane est un poil arrondi ça ripe vers l'intérieur.
Avatar du membre
woodpecker54
Accro
Messages : 1601
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Roue en bois et... plein de questions !

Message par woodpecker54 » mer. 21 oct. 2020 07:53

jagolin a écrit :
mar. 20 oct. 2020 13:27
Le bédane ou le grain d'orge (bien affûtés) fonctionnent, mais faire le trou de 20 t'a compliqué la vie, si le bout du bédane est un poil arrondi ça ripe vers l'intérieur.
Je vois ce que tu veux dire, en laissant plus de bois à "manger" au bédane, il risque moins de déraper. Mais ce qui m'ennuie, c'est l'approche quitte ou double, il faut positionner le bédane très précisément pour avoir le trou exactement au bon diamètre du premier coup.
Je me demandais s'il n'y avait pas un moyen de faire différemment, au lieu de creuser depuis la face de la roue, de creuser depuis l'intérieur du trou de 20 mm, en l'élargissant progressivement jusqu'à ce que le roulement rentre en force. Est-ce qu'un outil de tournage avec une plaquette en losange me permettrait de faire ça ?

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
Avatar du membre
jagolin
Accro
Messages : 3473
Enregistré le : mar. 26 nov. 2013 00:29
Localisation : 94210 La Varenne St Hilaire

Re: Roue en bois et... plein de questions !

Message par jagolin » mer. 21 oct. 2020 18:42

Jamais essayé mais je ne vois pas pourquoi ça ne marcherait pas, mais perso je ferais ça sur les derniers dixièmes.
xhinsy
Accro
Messages : 210
Enregistré le : ven. 10 mai 2019 10:18

Re: Roue en bois et... plein de questions !

Message par xhinsy » jeu. 22 oct. 2020 07:54

Je dis peut être une bêtise mais pour le logement du roulement, pourquoi ne pas creuser avec une mèche forstner (ou autre)?
Avatar du membre
woodpecker54
Accro
Messages : 1601
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Roue en bois et... plein de questions !

Message par woodpecker54 » jeu. 22 oct. 2020 07:58

xhinsy a écrit :
jeu. 22 oct. 2020 07:54
Je dis peut être une bêtise mais pour le logement du roulement, pourquoi ne pas creuser avec une mèche forstner (ou autre)?
C'est pas du tout une bêtise, puisque c'est ce que j'ai fait :) Sauf que le roulement fait 22 mm de diamètre, et que les forets Forstner les plus proches dont je dispose font 20 mm et 25 mm :(

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
xhinsy
Accro
Messages : 210
Enregistré le : ven. 10 mai 2019 10:18

Re: Roue en bois et... plein de questions !

Message par xhinsy » jeu. 22 oct. 2020 08:09

Oh, je comprends mieux.
J'ai eu le même problème lorsque j'ai fabriqué ma ponceuse a bande stationnaire. J'ai acheté un kit complet de 15mm à 38mm (17 pièces) de forstner à 17€ sur un fameux sites chinois. Même si la qualité n'est pas le top du top, ca permet de dépanner pour pas mal de projets ;)

Sinon le projet en soi, j'aime beaucoup. J'en fabriquerais probablement un pour les enfants. Si t'as l'occasion de rajouter quelques photos supplémentaires, je suis preneur. Pour l'instant, ce qui m'intrigue le plus c'est l'axe de pivotage du guidon... quelque chose me perturbe. Tu confirmes qu'un pivotage sur un axe qui n'est pas centré ne pose pas de problèmes, surtout pour des petits?
Avatar du membre
woodpecker54
Accro
Messages : 1601
Enregistré le : jeu. 15 sept. 2016 15:22
Localisation : Nancy

Re: Roue en bois et... plein de questions !

Message par woodpecker54 » jeu. 22 oct. 2020 09:01

Oui, je ferai un reportage complet dans la section "Vos réalisations".
Pour l'axe de pivot du guidon, je ne pense pas faire comme sur la photo, du coup l'axe de pivot serait plus en avant. Mais je ne suis pas un spécialiste de la question !

Celui qui travaille avec ses mains est un ouvrier
Celui qui travaille avec ses mains et sa tête est un artisan
Celui qui travaille avec ses mains, sa tête et son cœur est un artiste
quesuisje
Accro
Messages : 1237
Enregistré le : mer. 5 nov. 2014 09:21
Localisation : Namur

Re: Roue en bois et... plein de questions !

Message par quesuisje » jeu. 22 oct. 2020 18:36

Bonjour,

Si tu cherche des forstner a la piece pas trop cher, tu as les silverline sur hardemann distribution...

Quesuisje
Quesuisje

Boiseux amateur s'équipant lentement...
Avatar du membre
jagolin
Accro
Messages : 3473
Enregistré le : mar. 26 nov. 2013 00:29
Localisation : 94210 La Varenne St Hilaire

Re: Roue en bois et... plein de questions !

Message par jagolin » jeu. 22 oct. 2020 20:30

C'est là https://www.hardeman-distribution.com/m ... _1260.html je ne les ai pas essayées, mais à ce prix là...
quesuisje
Accro
Messages : 1237
Enregistré le : mer. 5 nov. 2014 09:21
Localisation : Namur

Re: Roue en bois et... plein de questions !

Message par quesuisje » ven. 23 oct. 2020 07:26

Moi, je les ai toutes...

Ça fait le job comme on dit... faut prendre son temps et debourrer les copeaux régulièrement mais le trou est propre.... par contre, la pointe de centrage est merdique... faut prepercer a 5 ou 6...

Quesuisje
Quesuisje

Boiseux amateur s'équipant lentement...
