Etagère serre-livre

[Jeff 54]

Bonjour tout le monde,

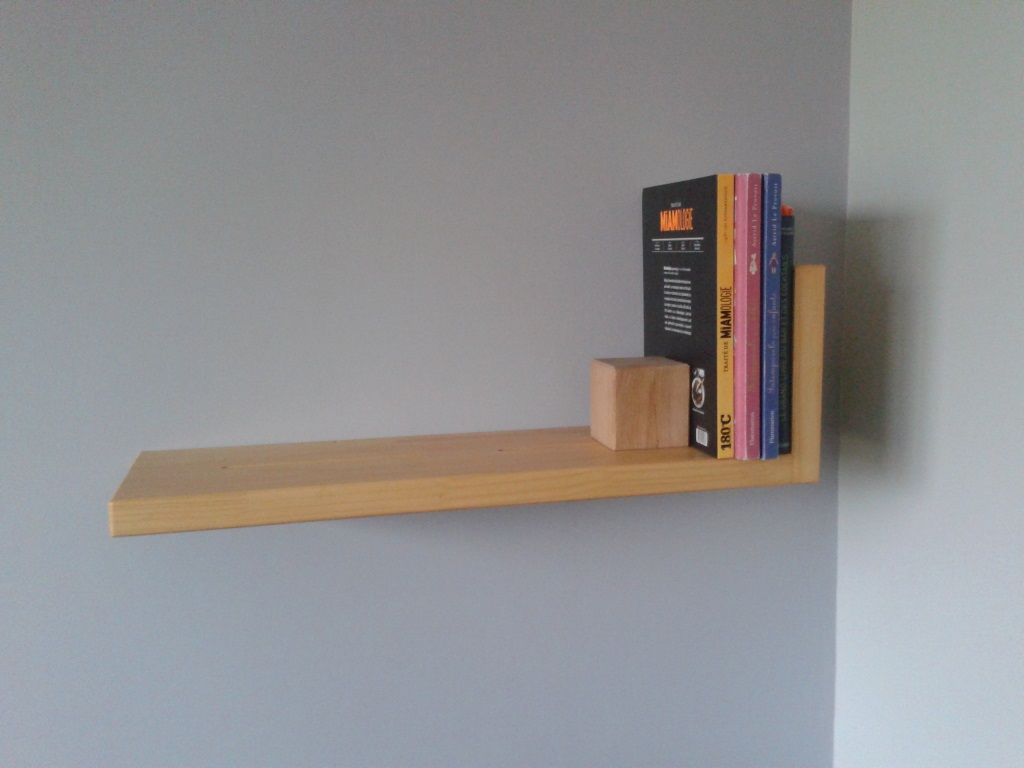

Je poste une réalisation d'il y a quelques mois.
Premiers pas avec la défonceuse, premiers pas avec du bois d'arbre.
Et il en ressort une série d'étagère serre-livre, source d'inspiration issue de Pinterest.

J'ai utilisé un panneau d'abouté sapin de 35mm dépaisseur de ma GSB.

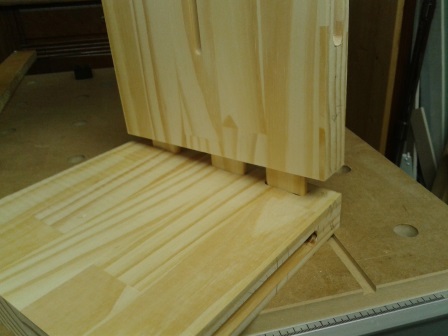

Assemblage par tourillon pour la première (une catastrophe, beaucoup trop mou le sapin) du coup assemblage par faux tenon pour les deux suivantes, avec la mortaiseuse de Santé. Un vrai Bonheur !!!

Je voulais une fixation invisible pour donner un aspect suspendu, donc rainure sur l'arrière, bien ajustée à la taille de mes tasseaux qui seront fixés au mur. Les rainures a l'arrière pour la fixation ont également été réalisées avec la mortaiseuse.

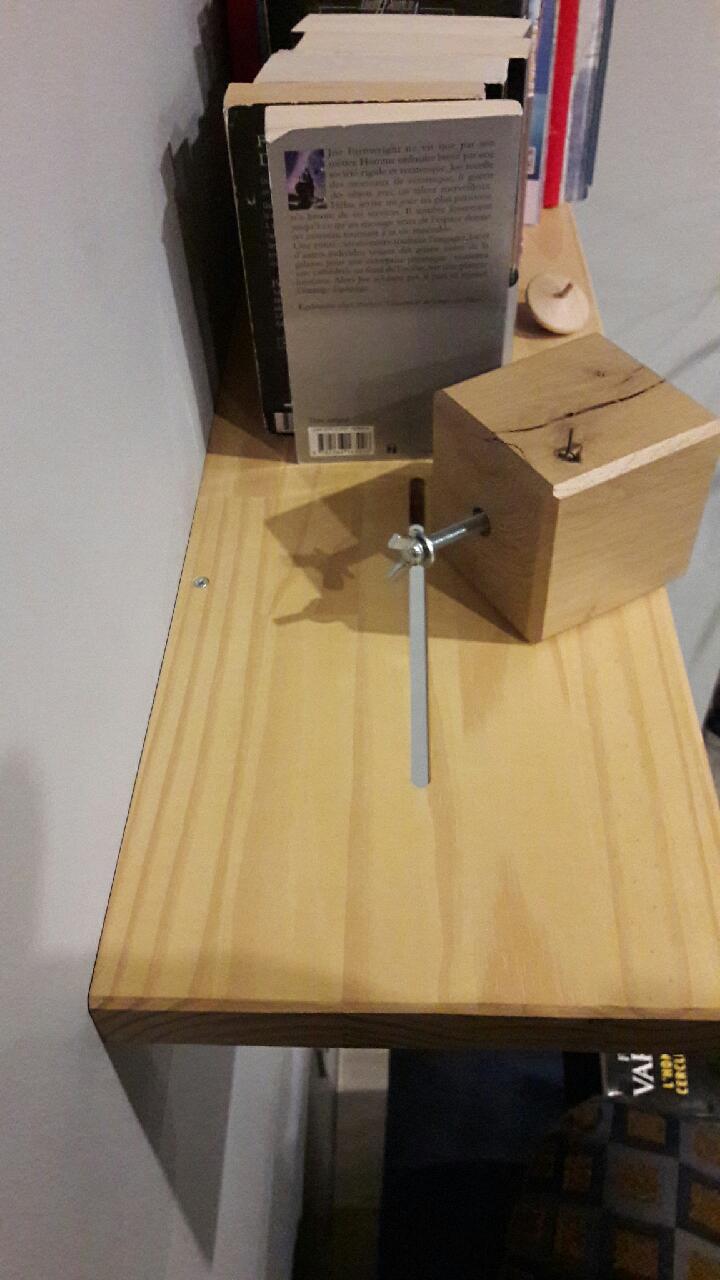

Une rainure a été faite au guide parallèle sur le plateau de l'étagère pour pouvoir faire coulisser le serre livre qui est un cube de chêne. Le serrage se fait par un écrou papillon qui est sous le plateau et qui traverse la rainure.

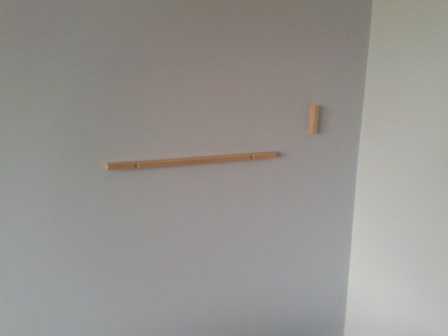

Le tasseaux sont fixés au mur, l'étagère est emboîtée dessus, et fixée en place par 3 vis (deux sur le tasseau horizontal et 1 sur le vertical).

Pour la finition j'ai appliqué un vernis en phase aqueuse, consistance gel, de GSB et j'ai vraiment pas trop aimé travailler ce vernis, compliqué d'avoir un bon tendu sans trace. Mais j'avoue qu'avec l'egrainage à 600 et l'œil au niveau de la planche, j'étais assez étonné de voir le reflet de mes outils accrochés au mur, sur le vernis!

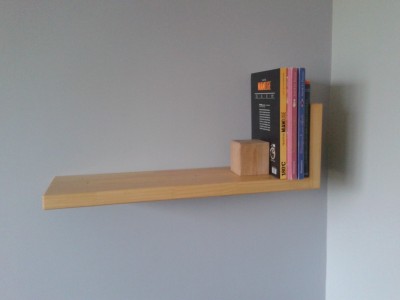

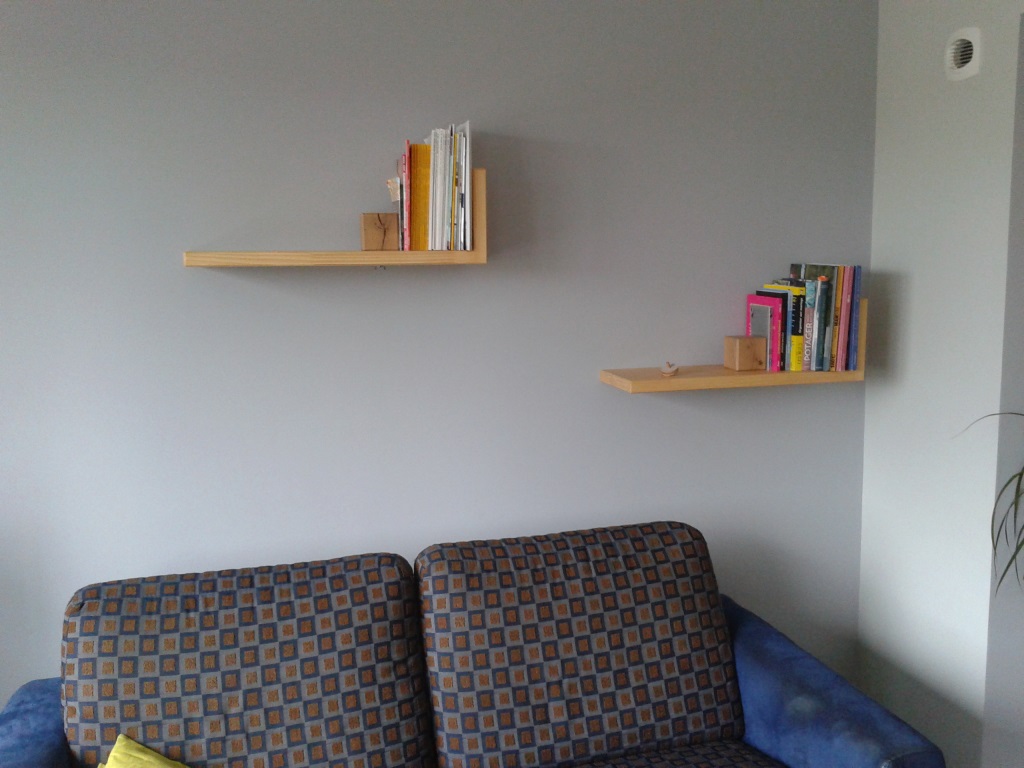

Une vue avec la 2e, et depuis une 3e est installée (la 4e est en attente de collage et finition dans le garage depuis beaucoup trop longtemps déjà...).

Donc voilà pour cette première réalisation de meuble.
Je suis vraiment content du résultat et j'ai réalisé vraiment ce que j'avais en tête.

J'ai encore quelques autres réalisations passées à vous montrer, mais ce sera pour une autre fois !

A bientôt

[keitofu]

sympa !

avec les tourillons ça ne fonctionnait pas tu dis ?

[Balbu]

Jolies!
J'ai également fabriqué la mortaiseuse de Santé.
Sur la tranche des panneaux , je l'imagine bien.
Mais comment l'as tu utilisée pour mortaiser dans les faces ?

[Jeff 54]

sympa !

avec les tourillons ça ne fonctionnait pas tu dis ?

Alors du coup j'ai acheté un gabarit pour tourillon Wolfcraft, et le truc c'est que le sapin c'est tout mou, et du coup pour le percage en bois de bout (au bout de la planche horizontale) je me suis retrouvé avec une patate énorme à la place du beau trou où j'étais censé mettre mon tourillon.
Alors Est-ce que c'est parceque le sapin était trop mou, mon foret merdique, ou trop vite ou pas assez vite...
J'en sais rien.
J'avais trop de jeu, le collage tient, ca bouge pas mais j'avais du désaffleure (pas énorme, mais quand même).
Après ça, j'ai découvert la mortaiseuse, et y a pas a chier, c'est quand même 1000 fois mieux !
Précision nickelle sur l'assemblage, pas de désaffleure, béton.

Bref, j'ai pas ressorti le gabarit wolfcraft depuis...

[keitofu]

ok, merci pour l'info
pour la mortaise en effet, mais pour les tenons tu utilises quel gabarit pour ça ?

[Jeff 54]

Je les ai taillés dans les chutes de mon plateau. Du coup ils font 35mm de large.
J'avais des chutes de 40 cm de long, coupées à 10mm d'épaisseur a la scie sous table. Je tombe les angles au rabot de paume et je recoupe la longueur au besoin. 5 cm de mémoire.
Comme dans la vidéo de Nicolas sauf que comme ma défonceuse était pas encore sous table, j'ai pas fraisété en quart de rond (et ça marche très bien comme ça).

[Balbu]

Jolies!
J'ai également fabriqué la mortaiseuse de Santé.
Sur la tranche des panneaux , je l'imagine bien.
Mais comment l'as tu utilisée pour mortaiser dans les faces ?

Je remonte ma question, ça m'intrigue...

[Jeff 54]

Jolies!
J'ai également fabriqué la mortaiseuse de Santé.
Sur la tranche des panneaux , je l'imagine bien.
Mais comment l'as tu utilisée pour mortaiser dans les faces ?

Je remonte ma question, ça m'intrigue...

Desolé j'avais pas vu la question!
Pour le coup effectivement ça aurait été compliqué avec la mortaiseuse !
Simplement au guide parallèle, par les deux côtés car trop épais.
Il y a deux rainures en fait. En en faisant une seule j'avais peur de perdre de la rigidité.
Ps : j'ai reprecisé dans le poste de départ. C'est vrai que ça pouvait porter à confusion.

[Régine]

J'aime beaucoup ces étagères , jolies et astucieuses.

[Balbu]

Okayyyy.
Merci

[Jeff 54]

En tous cas, merci pour vous commentaires!
Ça fait plaisir et ça motive!

[Augusa]

Bravo pour la réalisation et ce choix de déco très epurée

[Accra]

Superbe! Merci pour le partage

[Jeff 54]

Merci, ça fait plaisir.
Et je vois aussi que la fixation invisible est une question que pas mal de monde se pose.
Je crois bien que c'est avec une recherche sur cette question que je suis arrivé soir le forum la permettre fois!
Du coup c'est cool de partager!

[Accra]

Serait-il possible d'avoir plus de photos de l'arrière des étagères s'il te plaît?
Je ne vois pas à quoi sert la rainure en T, ni comment tu l'as faite? De même, je ne comprends pas comment est assuré le maintien du serre-livre.

[Jeff 54]

Alors les étagères étant installées je vais pas pouvoir te faire des photos... (je regarderai si je retrouve autre chose).
Les rainures a l'arrière ne sont pas en T. Ce sont de simples rainures faites avec une fraise droite.
Il y en a une sur la partie horizontale de l'étagère et une sur la partie verticale.
Elles font pile poile la largeur des tasseaux qui sont fixés au mur.
Et l'étagère vient donc s'emboîter sur les tasseaux.
J'ai ensuite remis 3 vis par le dessus pour fixer l'étagère aux tasseaux et éviter qu'elle s'écarte du mur.
Pour le serre livre, j'ai fait une rainure sur le panneau horizontal. Il ya un insert à visser sous le cube.
Et je fixe le cube en serrant un papillon par le dessous de l'étagère.
Pour le déplacer je desserre, et fait coulisser le long de la rainure.

[Jeff 54]

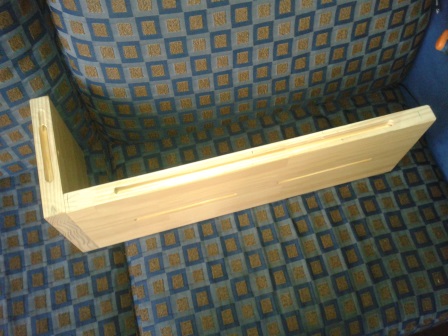

Parce-qu'une bonne image vaut mieux quun long discours :

[Jeff 54]

Purée la galère pour compresser l'image avec mon téléphone!
Obligé de me l'envoyer en mms pour la retelecharger pour pouvoir la poster!
J'espère quitte c'est un peu plus clair!

Et désolé pour la qualité d'écriture des messages. Je suis sur mon téléphone, c'est un enfer les corrections automatiques. J'ai honte, j'ai tout réédité...

[pitock]

Bonjour,

Vous parlez de "mortaiseuse de Sante", pourriez vous m'expliquer ce que c'est ?

Merci d'avance

[Jeff 54]

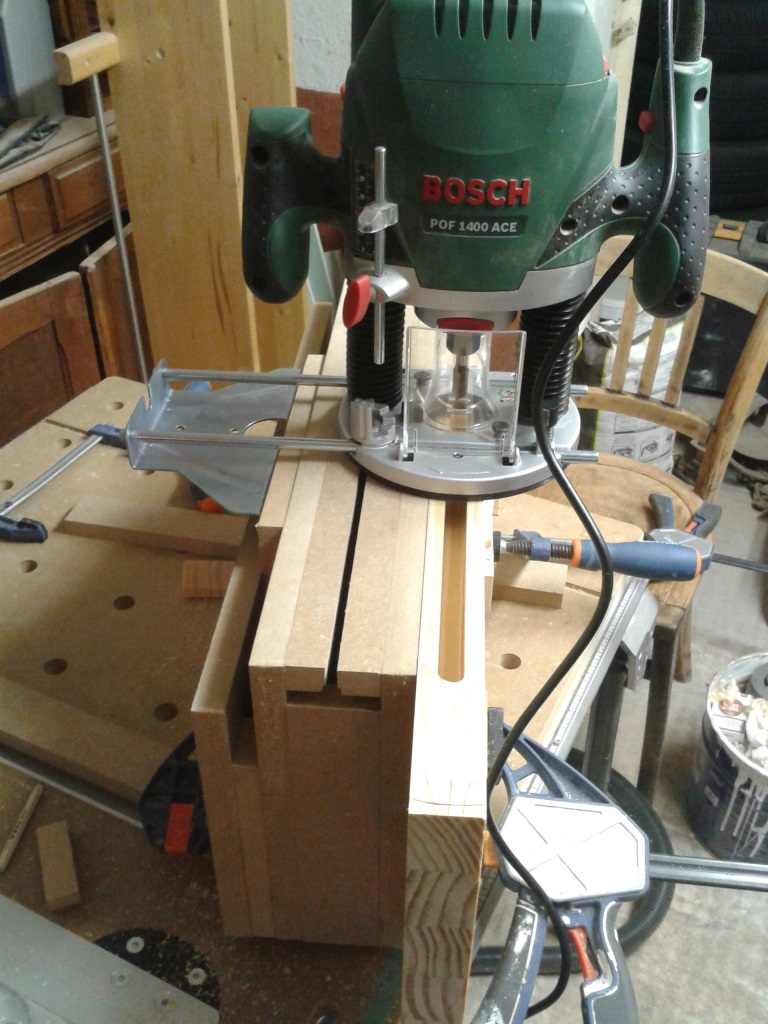

C'est le bloc sur lequel est fixé ma planche et posée la défonceuse sur la première photo.
C'est un gabarit qui facilite la réalisation de mortaises en stabilisant la défonceuse (plus d'appui pour la semelle) et avec une gorge pour le guide parallèle.
Tu trouveras un lien vers les plans dans ce fil.
http://www.copaindescopeaux.fr/forum/am ... use#p87848
Et ici une vidéo de Nicolas ou il l'utilise.
http://www.copaindescopeaux.fr/videos2/ ... taise.html

Voilà de quoi potasser!
A+
