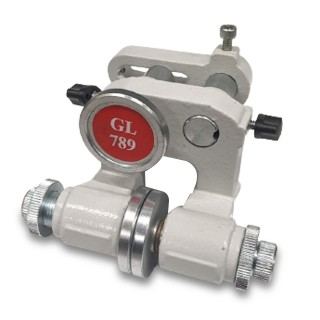

Voici ce à quoi cela semble ressembler :

Bonjour

La photo que tu montres est trompeuse vu l'angle de prise de vue, mais "l'anneau métallique" autour de la pièce rouge supporte l'arrière de la lame qui est guidée par les deux disque du bas.
L'anneau est libre de bouger ce qui fait que la lame ne frotte pas toujours au même endroit.
Sur la mienne (bricolage maison-, c'est un roulement qui sert d'appui arrière,

mais celle de l'école (gros machin industriel), c'est un galet comme sur ta photo.


[lamouette]

le guidage par galets fonctionne très bien .

[philippe G]

L'eau de Javel est ... un puissant oxydant

Et oui, les guidages par galets de ce style sont forts bien pour les SAR. Reste à les régler proprement à chaque changement de lame. C'est une opération facile.
Il y a en principe
- un jeu supérieur ( qui ressemble aux photos)
- un jeu inférieur ( un peu différent)

[Eataine]

L'eau de Javel est ... un puissant oxydant

ben oui, il va donc oxyder tes pièces métalliques plutôt que de réduire la rouille... Pas utile dans ce cas précis donc...

[électron]

Merci pour vos réponses, pas de problèmes pour les galets donc

[milou_info]

De la soude en cristaux plutôt. La lessive saint marc marche super bien .

[quesuisje]

Non la journée, je suis en vacances jusqu'à demain j'ai profité de ces congés pour refaire le combiné, et je suis bien content parce que j'aurai fini dans les temps !

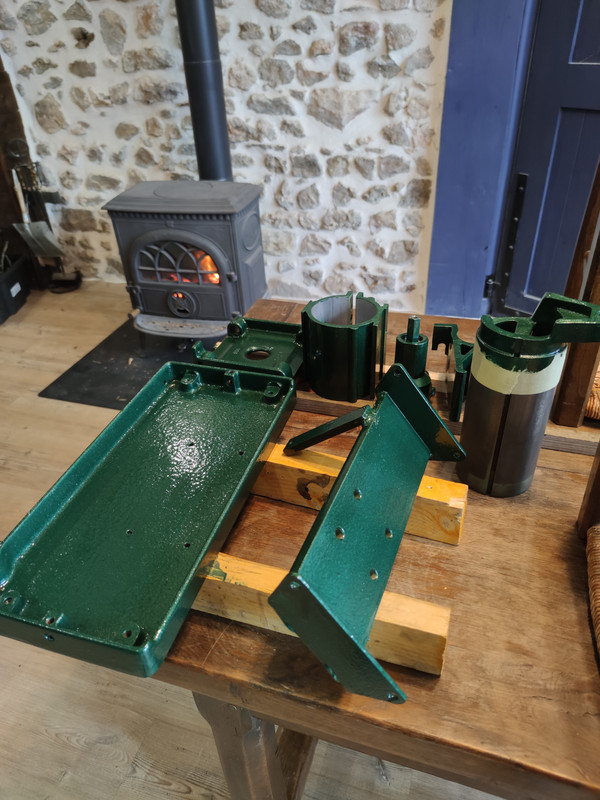

Après une nuit dans l'atelier (13°) et maintenant que l'odeur de peinture est estompée, j'ai rentré les éléments de la mortaiseuse pour qu'elle sèche au coin du feu, normalement demain, je dois pouvoir remonter ça.



Un peu hors sujet, mais vu que j'ai revendu la kity, et que je n'ai plus de scie a ruban, je suis en train de regarder pour en acheter une d'occasion, vu la place dont je dispose, le budget et le type de machine que je recherche, il y a deux marques qui ressortent tout le temps sur lbc : Centauro et Meber, je cherche en volant de 600.

Certains possèdent du sar de ces marques ? qu'en est-il du guidage par galet ? Sur ma kity, il s'agissait de taquets en bois et nickel, mais il y avait un roulement à l'arrière, là, j'ai l'impression que ça frotte juste sur un disque, mais je ne suis pas encore allé en voir une de plus près, je cherche la bonne occase.

Voici ce à quoi cela semble ressembler :

Bonsoir,

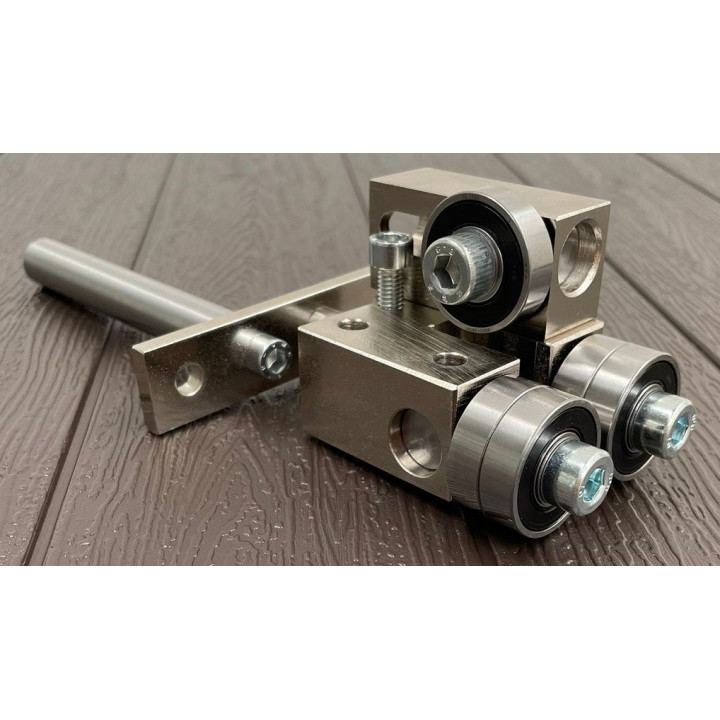

Moi j'ai une meber en 500... Ce ne sont pas des galets mais 3 roulements... Et ça guide nickel...

Quesuisje

[électron]

Merci pour ces infos, je dois normalement récupérer une SAR volant de 500 ainsi qu'une affuteuse de fer de dégau, le tout en tri, si je fais affaire, je mettrai un variateur (je n'ai pas le tri), je ferai un post dédié.

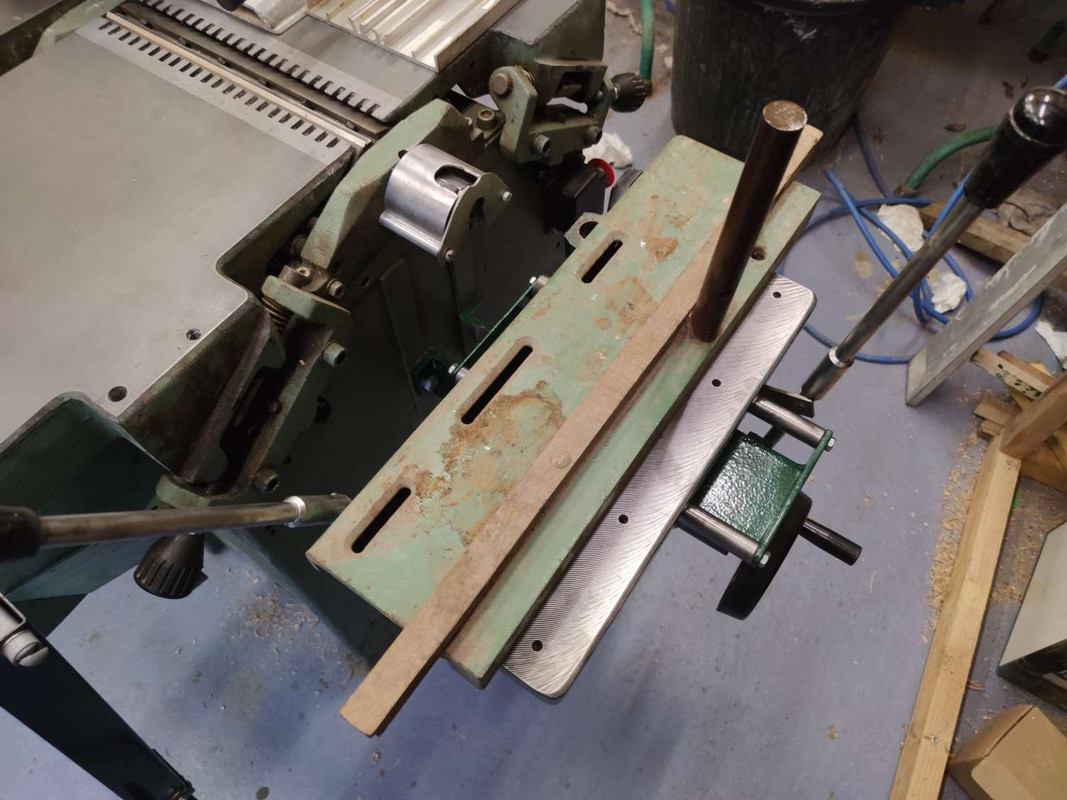

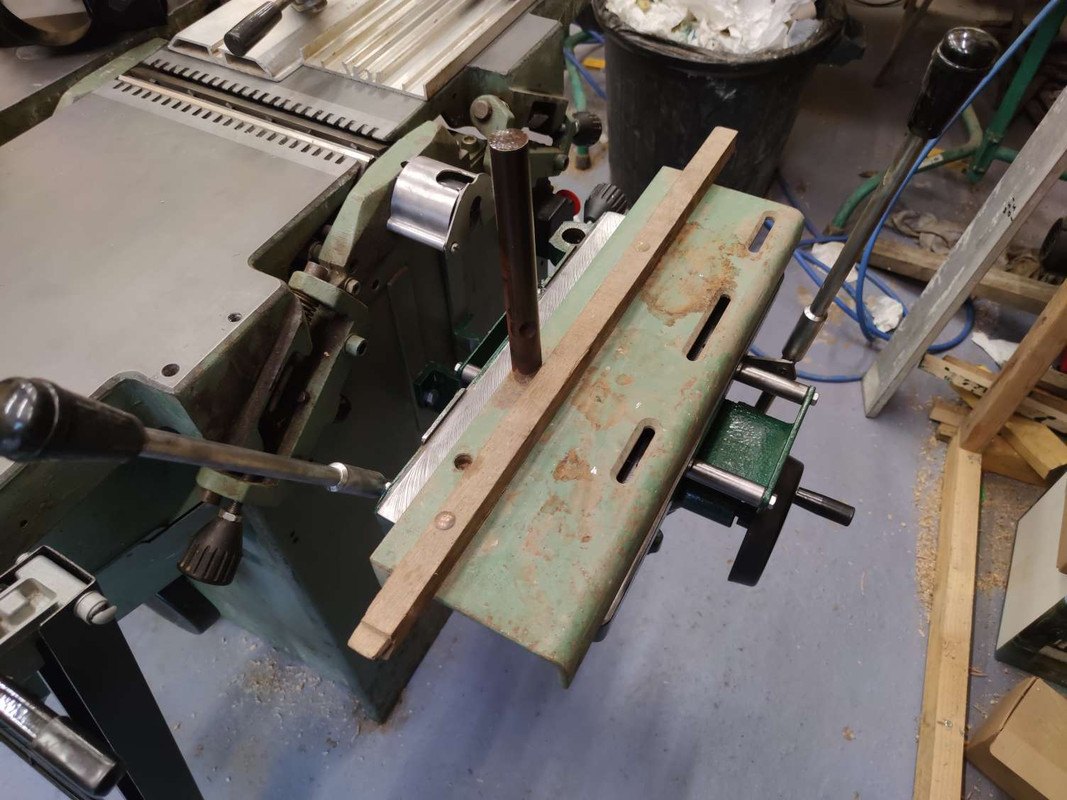

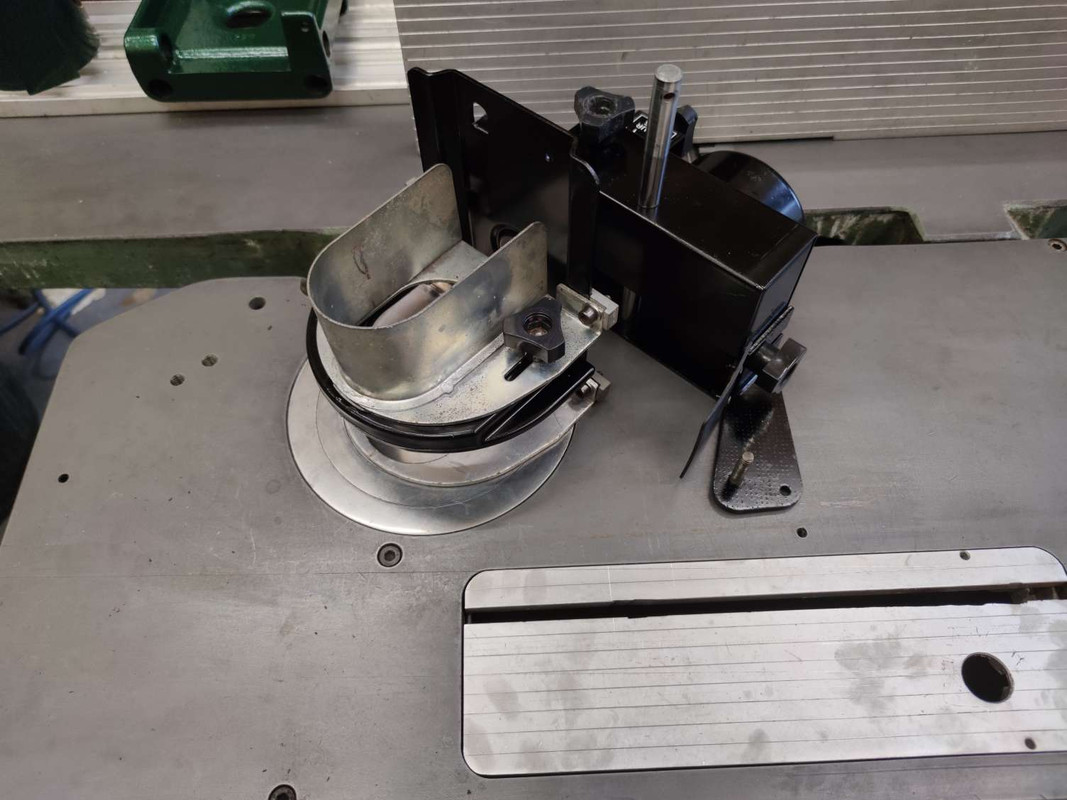

Aujourd'hui, j'ai terminé le remontage du guide de travail à l'arbre

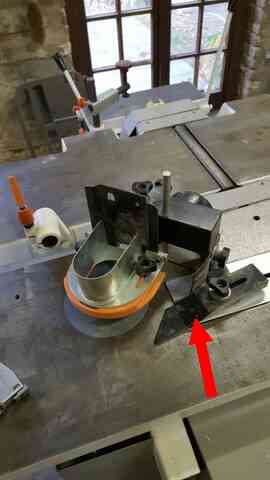

Il me manque une pièce visiblement, celle ci (photo piqué sur metabricoleur)



Je n'ai jamais toupillé à l'arbre, mais il semblerait que cette pièce soit essentielle, quelqu'un qui aurai le combiné et possède cette pièce pourrai m'en faire le relevé des côtes que je puisse en usiner une ? Merci !

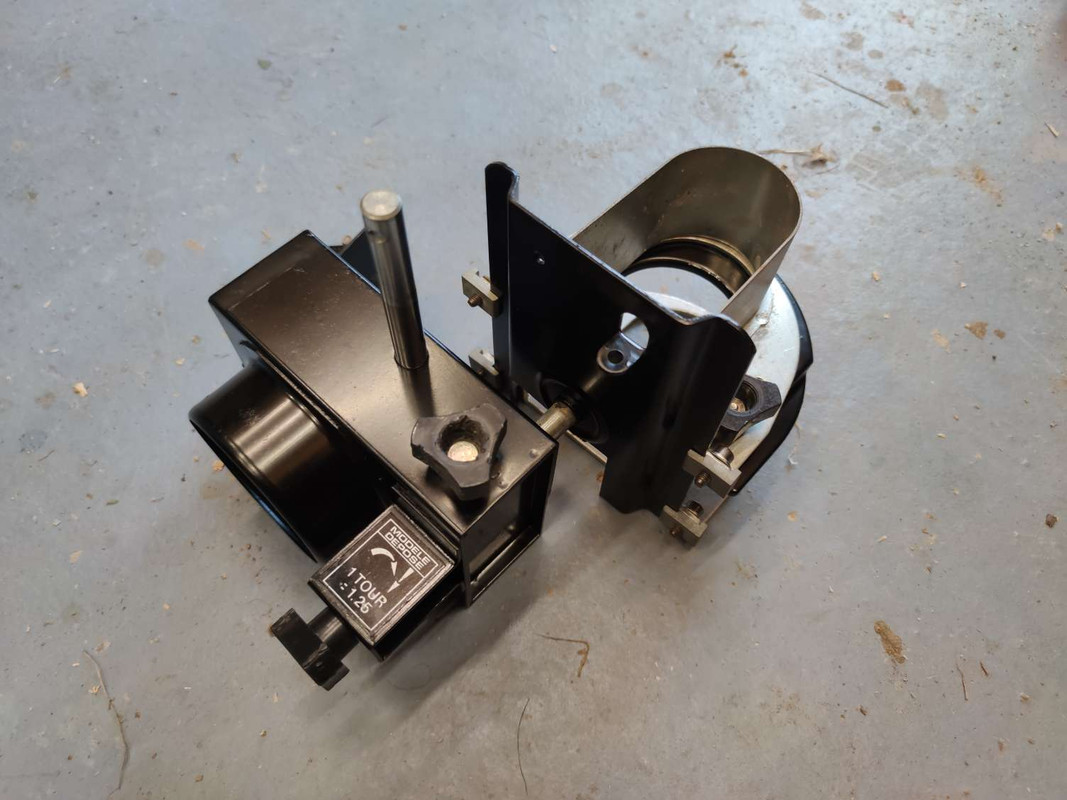

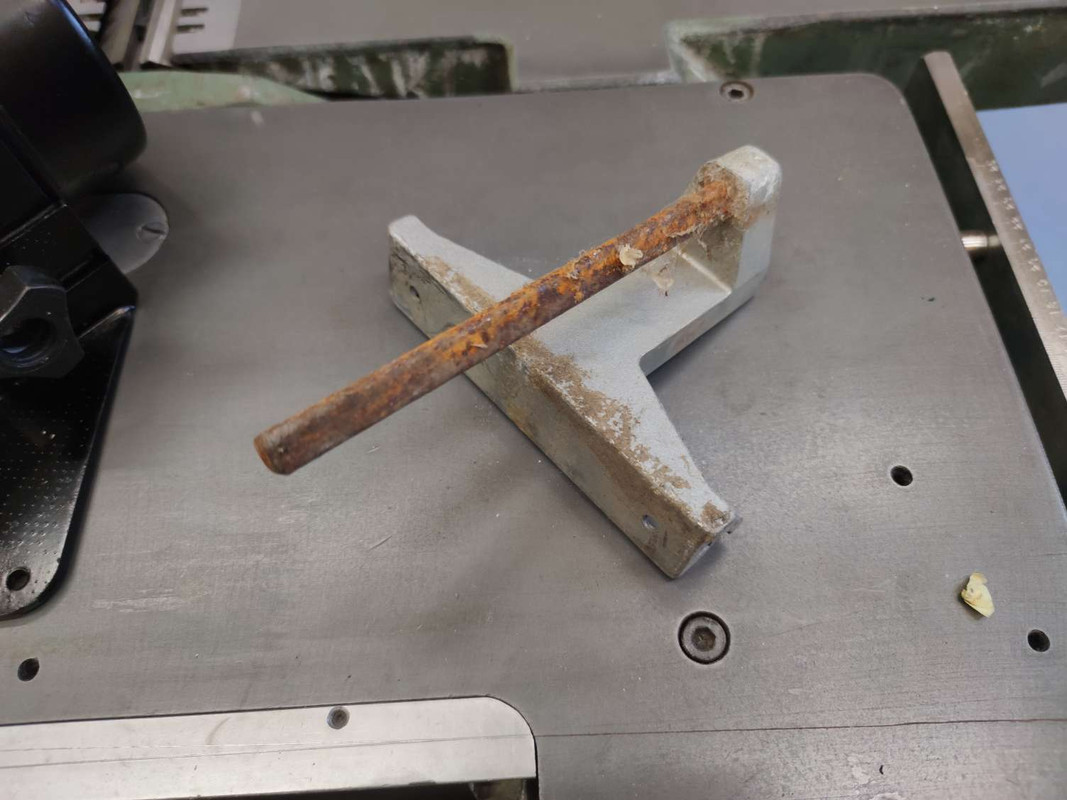

J'ai aussi un lot de pièces dont je ne connais pas l'utilité :









Des idées ?

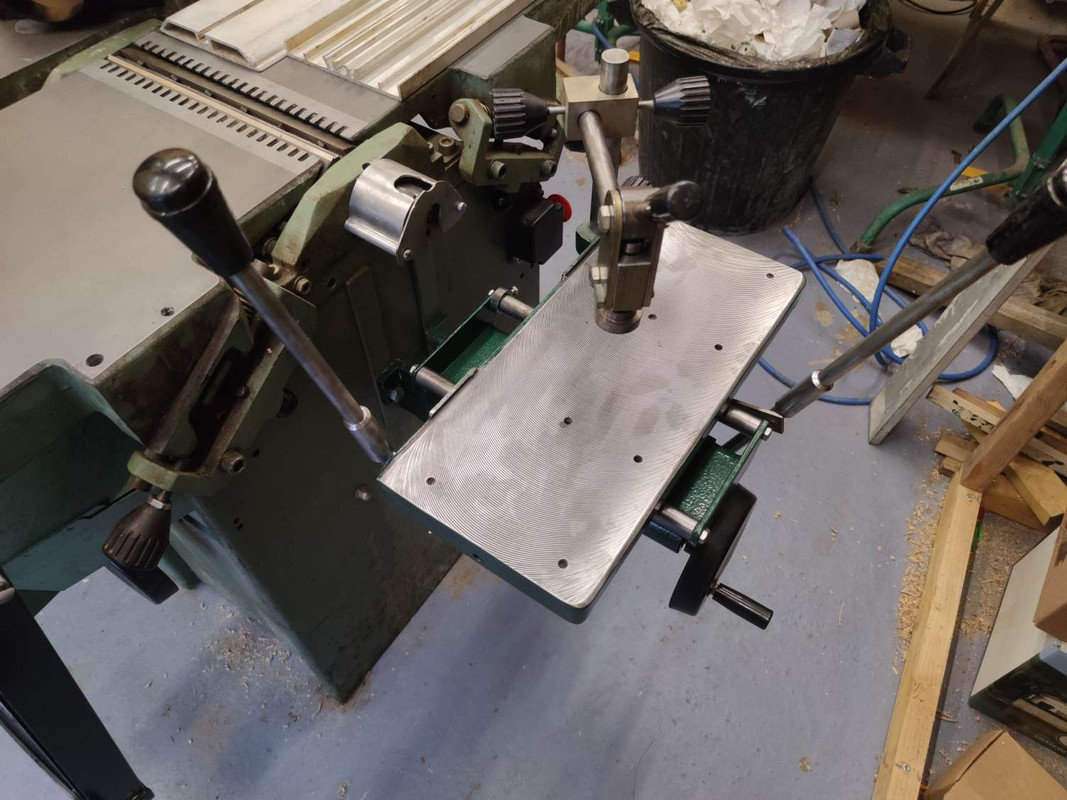

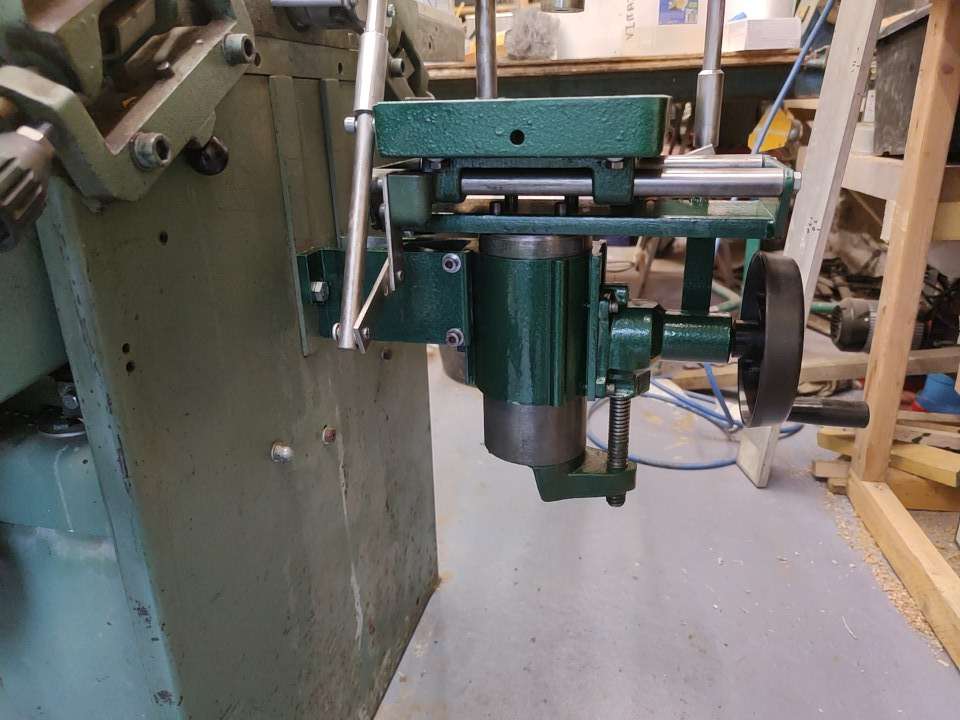

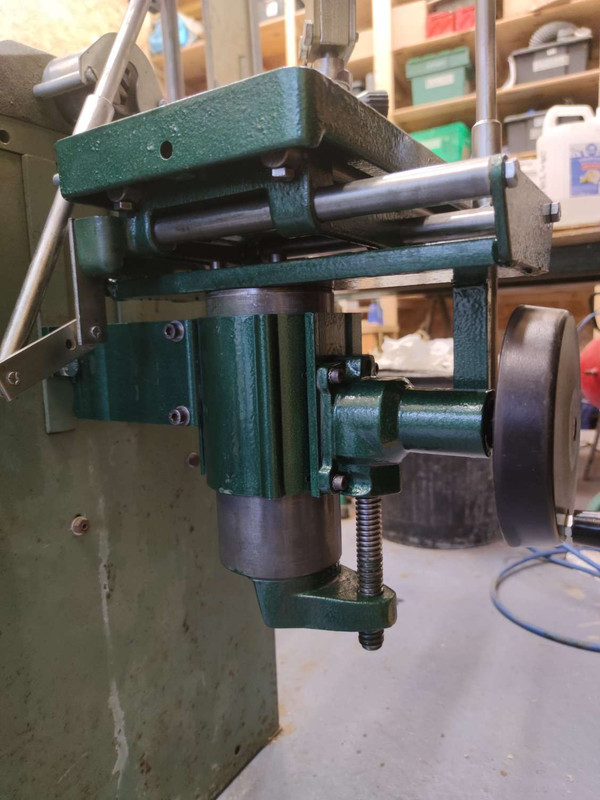

Bon sinon j'ai aussi remonté la mortaiseuse






Comme neuf !

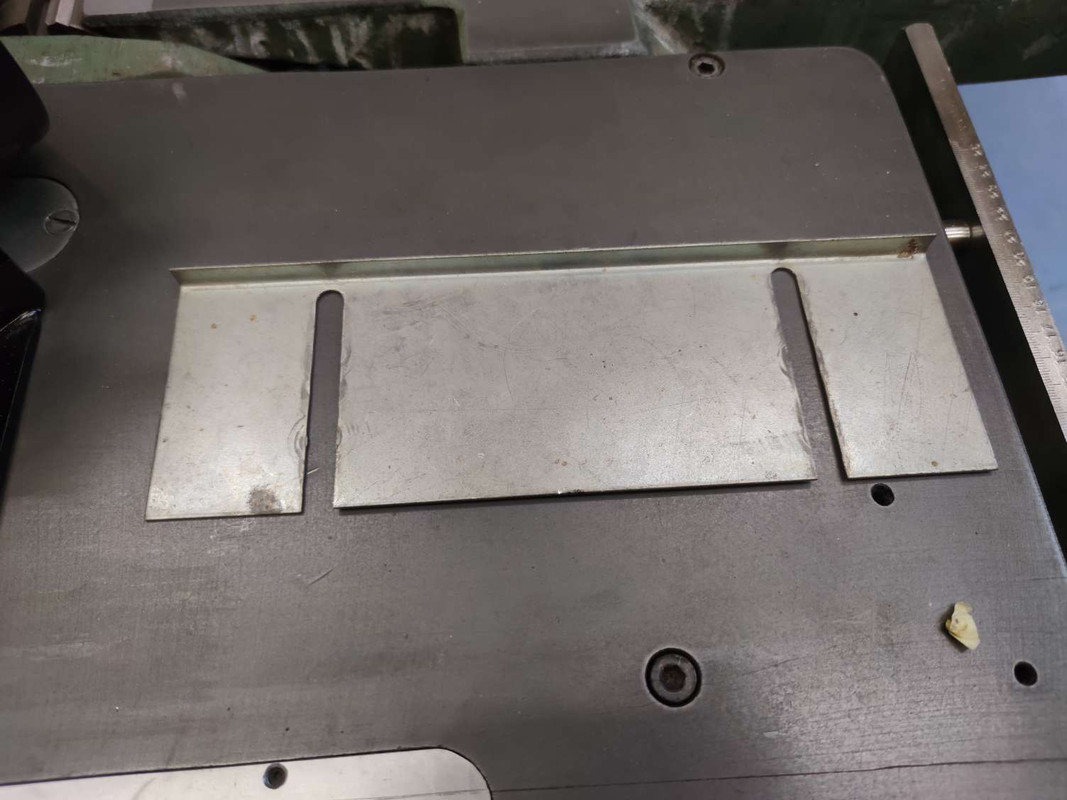

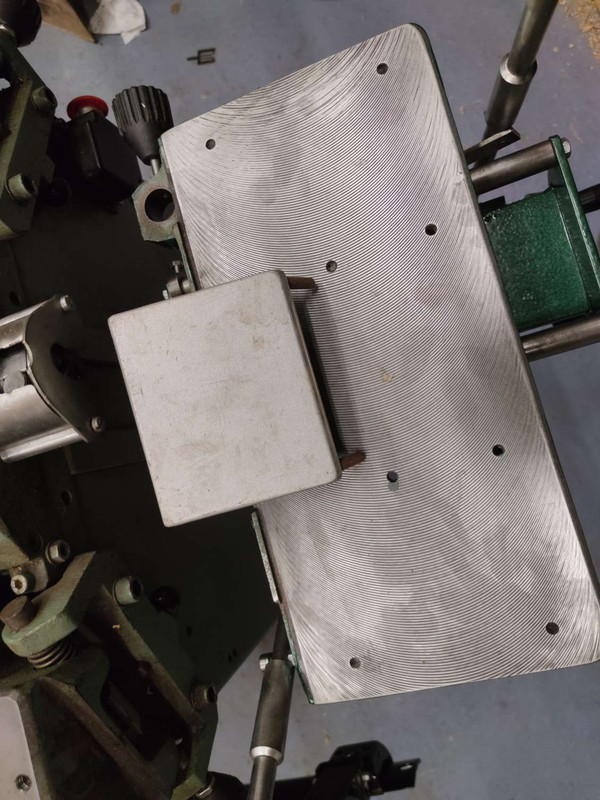

Bon alors le support inconnu, vous le mettriez comment ?




Dans un sens comme dans l'autre, je ne vois pas à quoi il servirait...

Bon prochain épisode, mise sur roulette normalement, et bilan de tous les outils fournis avec.

[Eataine]

Ce ne serait pas pour faire des mortaises à 45°?

[Copeau Cabana]

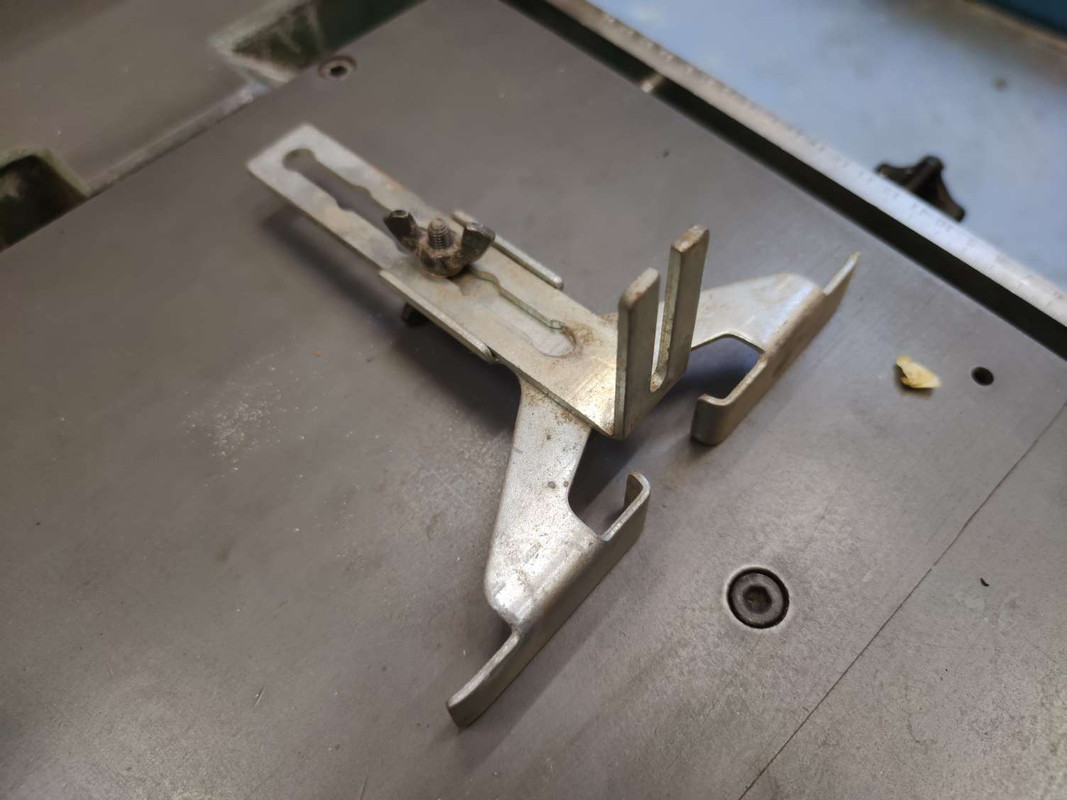

Ça c'est un bête guide d'affleureuse !

[Douglas53]

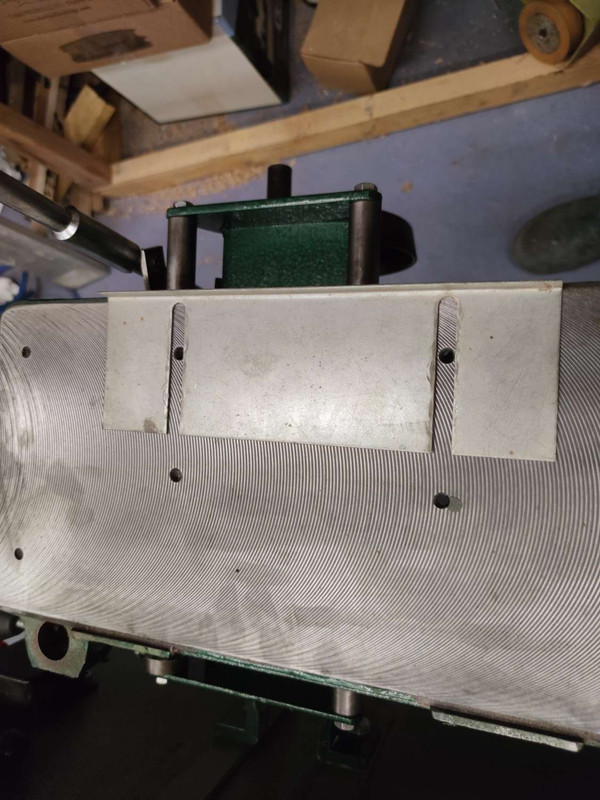

Normalement cette plaque se met sur la table de la mortaiseuse pour servir d'arrêt arrière. Vérifiez si l'entre-axe est bon avec les trous filetés

.
Je peux te dépanner pour les cotes de ta pièce, me confirmer

[électron]

Ce ne serait pas pour faire des mortaises à 45°?

J'y ai pensé, mais l'entraxe ne correspond pas, le diamètre des trous non plus, peut-être que ça fait partie des trucs qui allait avec une affleureuse comme dit copeaux...



Bien vu ! Enfin la, je pense que je l'ai mis à l'envers sur la photo sinon les vis vont gêner comme ça.



Et oui, je veux bien les côtes de l'espèce de virgule si tu l'as !

[Douglas53]

C'est de l'autre sens: le relevé vers la mèche

[BZHades]

De la soude en cristaux plutôt. La lessive saint marc marche super bien .

Au temps pour moi... je pensais soude en cristaux, pas javel, j'utilise en l'occurrence de la St Marc

[Douglas53]

Je regarde demain pour la pièce : c'est du plastique

[Douglas53]

En sortant le chien, je suis passé par l'atelier ; tu peux le faire en bois dur car c'est tout simple.

[Douglas53]

Si tu regardes ta doc, car j'ai téléchargé celle de Baptiste, tu as une table à tenonner qui se fixe sur le chariot de la table scie, à voir

[électron]

Si tu regardes ta doc, car j'ai téléchargé celle de Baptiste, tu as une table à tenonner qui se fixe sur le chariot de la table scie, à voir

Oui j'ai pensé à ça aussi je vais regarder de ce côté

Édit : bingo !

https://www.systemed.fr/forum-bricolage ... 34113.html

[Copeau Cabana]

Et comme ça ?

[Douglas53]

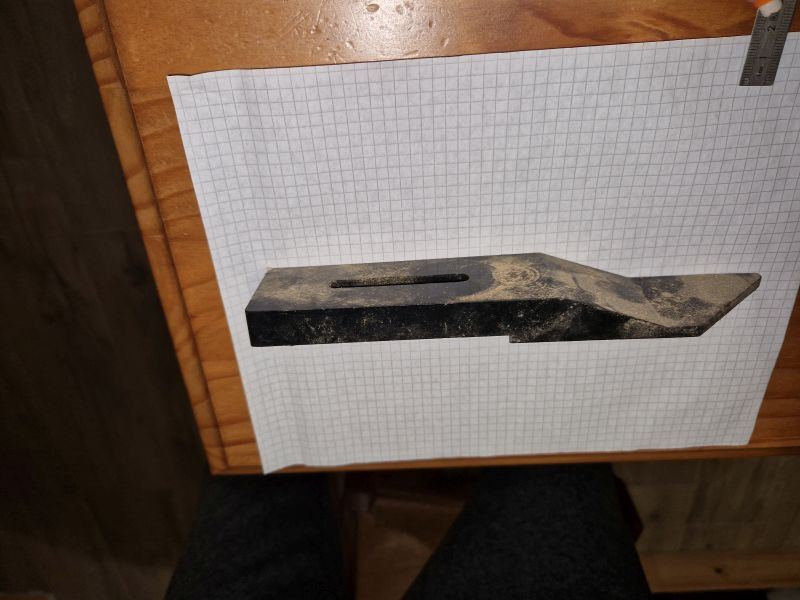

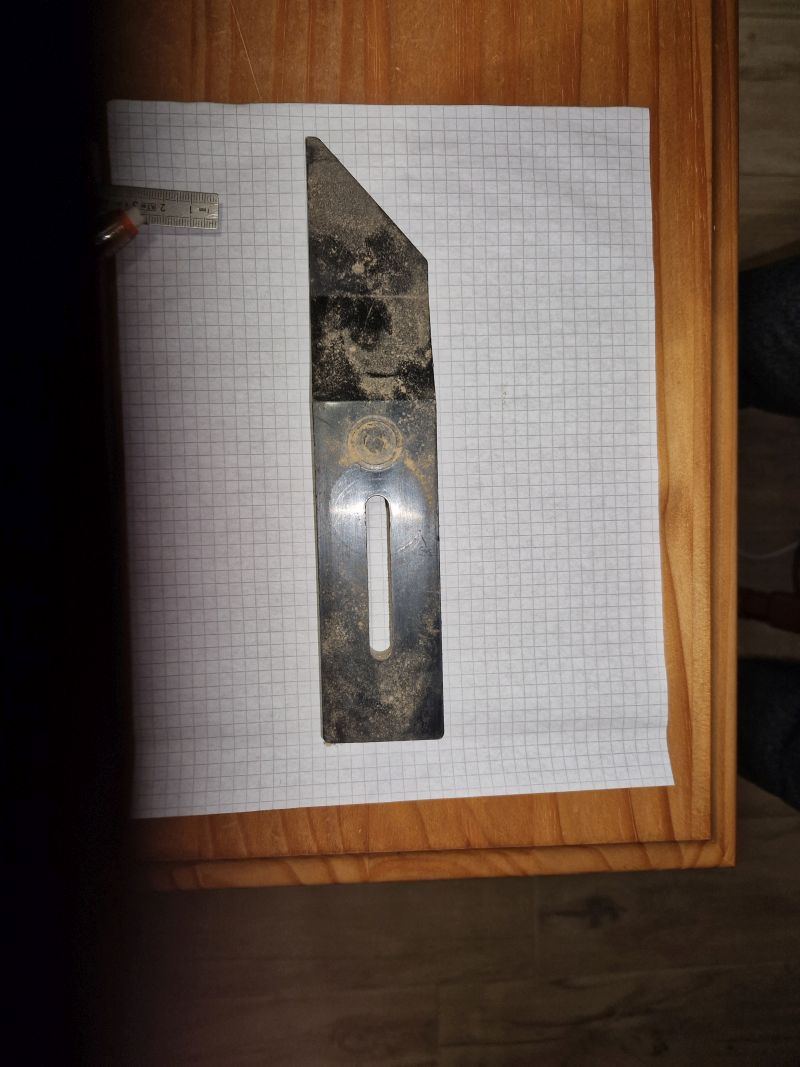

Voilà les cotes avec photos suivant plan feuille quadrillé 5X5

Pièce de 235 mm distance horizontale x 46 mm, Angle de 40 °. Tu coupes l'angle aigu de 7 mm reste 228 mm. La lumière 60 x 8 mm distante de 30 mm du bord inférieur.
On peut voir 3 surfaces
1 surface avec la lumière 126 x 46 mm
2 surface en pente 40 mm distance horizontale x 46 mm
3 surface la pointe

La pointe a une épaisseur de 5.3 mm
la surface 2 à son hauteur maximale 20.4 mm
La surface 1 20.4 mm avec une découpe de 4.5 mm sur un longueur de 105 mm sur toute la largeur.

Je pense avoir été assez clair dans ma description.
3 ième photo qui peut compléter les deux autres
