Une boite pour une boite

[mcop2]

Bonjour,
Suite au remplacement de ma machine à café par une machine manuelle, il faut donc évacuer la galette de marc à chaque café, sans devoir traverser la cuisine à chaque fois. On trouve ces boites sous le nom de "knockbox", et j'ai choisi une solution un peu plus personnalisée.
et donc, la boite :

Cette boite fait environ 15x15cm pour 10cm de haut, et je vais donc faire une boite pour cette boite

Le bois, c'est de la récup, ou des chutes que j'ai raboté à environ 12mm d'épaisseur:

Entre les serres joints, le fond (chutes de chêne lamellé collé), puis une baguette de chêne qui fera les angles, et la surprise, une superbe planche, je ne m'attendais pas à ça.
Cette planche est donc coupée en 4 pour faire les cotés de la boite.

A partir de cette étape, je vais essayer d'en faire un maximum avec des outils à main, et pour commencer, une feuillure au guillaume :

A suivre...

[mcop2]

Alors, ça n'avance pas vite, aujourd'hui j'ai fait 2 rainures...
Ces 2 rainures ont été faites avec un petit rabot à rainures, équipé d'une lame de 1/8", c'est la moins large qu'il y avait,

sur une baguette de chêne de 13 mm sur 70 cm de long.

Heureusement qu'il y a des outils à main pour ce genre de travaux, parce qu'à la défonceuse ou la scie circulaire ça aurait pu mal se terminer

à suivre...

[Ollaren]

Oui oui oui oui oui! J’aime les boites. Les boîtes c’est bieng!

Je vais suivre cela avec graaaaaaand intérêt!

[mcop2]

Merci,
et un aperçu de ce que ça devrait faire :

[mcop2]

Bonjour,
Sur l'image précédente, on peut voir une façade de tiroir; aujourd'hui,on va voir ce qu'il y a derrière.
Ça commence par le dessin et l'impression des pièces, car elles seront faites avec mon imprimante 3D:

Il y a donc les glissières, la façade qui sera fixée sur la vraie façade en bois, et les pièces du tiroir.

Quelques collages plus tard, voici le tiroir avec son contenu :

A suivre ...

[Copeau Cabana]

C'est vachement beau cette boîte, mais tu n'as pas peur d'assourdir tes convives en tapant sur le rebord en inox de la cuve ?

[Schmu]

En général il y a une traverse au milieu et c est sur celle ci qu on tape

Je pensais aussi en faire une puis je suis passé à la cafetière à piston...

[mcop2]

Il y a une barre pour taper, (voir la 1ere photo),et heureusement, parce que même sans convives, les bruits violents le matin, j'aime pas ça ;
je ne l'ai pas reproduite sur le dessin, elle ne servait à rien pour le plan de la boite.

[Copeau Cabana]

Ah, tu me rassures, moi qui n'aime pas me lever très tôt, je n'imagine pas ma chère et tendre tabasser sur ce truc tout les matins !!!
Par contre, je ne vois pas la "barre"… j'ai loupé un truc ?

[Schmu]

Par contre, je ne vois pas la "barre"… j'ai loupé un truc ?

Loupé... oui, mais ça me rassure car moi aussi lors de la première vue...

[Copeau Cabana]

Ah ouiiii… j'ai jamais aperçu une barre là, j'ai cru à une ombre dans le fond, buse que je suis !!!

[woodpecker54]

Rassurez-vous, moi non plus je n'avais pas vu cette barre !

[Jcb84]

Quelle barre ?

[Tamilhaz]

La barre rouge en forme de.....ballon de rugby. C'est une impression 3D?

[mcop2]

Enfin, je reprends le sujet avec l'assemblage des différentes parties; les cotés sont collés sur les morceaux de la grande baguette que j'ai coupée en 4, le fond est aussi collé, et les glissières sont vissée sur le fond; je les ai positionnées avant avec du double face pour limiter le risque d'erreur.

Et là, on voit que de reprendre un projet après un certain temps, ça peut causer quelques problèmes.
les affreuses encoches auraient été bien plus simples à faire avant l'assemblage, mais après c'est plus compliqué, heureusement ça ne se verra pas souvent.
Elles correspondent à la fixation de la barre .

la planche de l'avant a été découpée pour obtenir la façade du tiroir:

la poignée est insérée dans un trou de 35mm, et le tiroir est vissé sur la façade.

Et le moment de vérité arrive, la boite s'insère parfaitement dans la boite sans jeu ni coincement, c'est à peine croyable.

Bon là, j'espère que vous voyer bien la barre

prochaine étape, arrondir les angles pour correspondre au bac.

[Copeau Cabana]

Trèèèès joli, c'est de la belle ouvrage, vraiment !!!
Ceci étant, juste une idée comme ça : est-ce que la fameuse "barre" ne gagnerait pas à être placée un poil plus en avant ? Au pire tu retournes la cuve, vu que la barre n'est pas centrée et qu'elle est plutôt vers l'arrière actuellement…

[mcop2]

alors, la position de la barre ne peut pas être modifiée sur le bac, mais effectivement, je me suis encore planté, il est à l'envers , et il faudra que je refasse des encoches de l'autre coté de la boite

[paf32]

Joli travail!

[bulubuluplopplop]

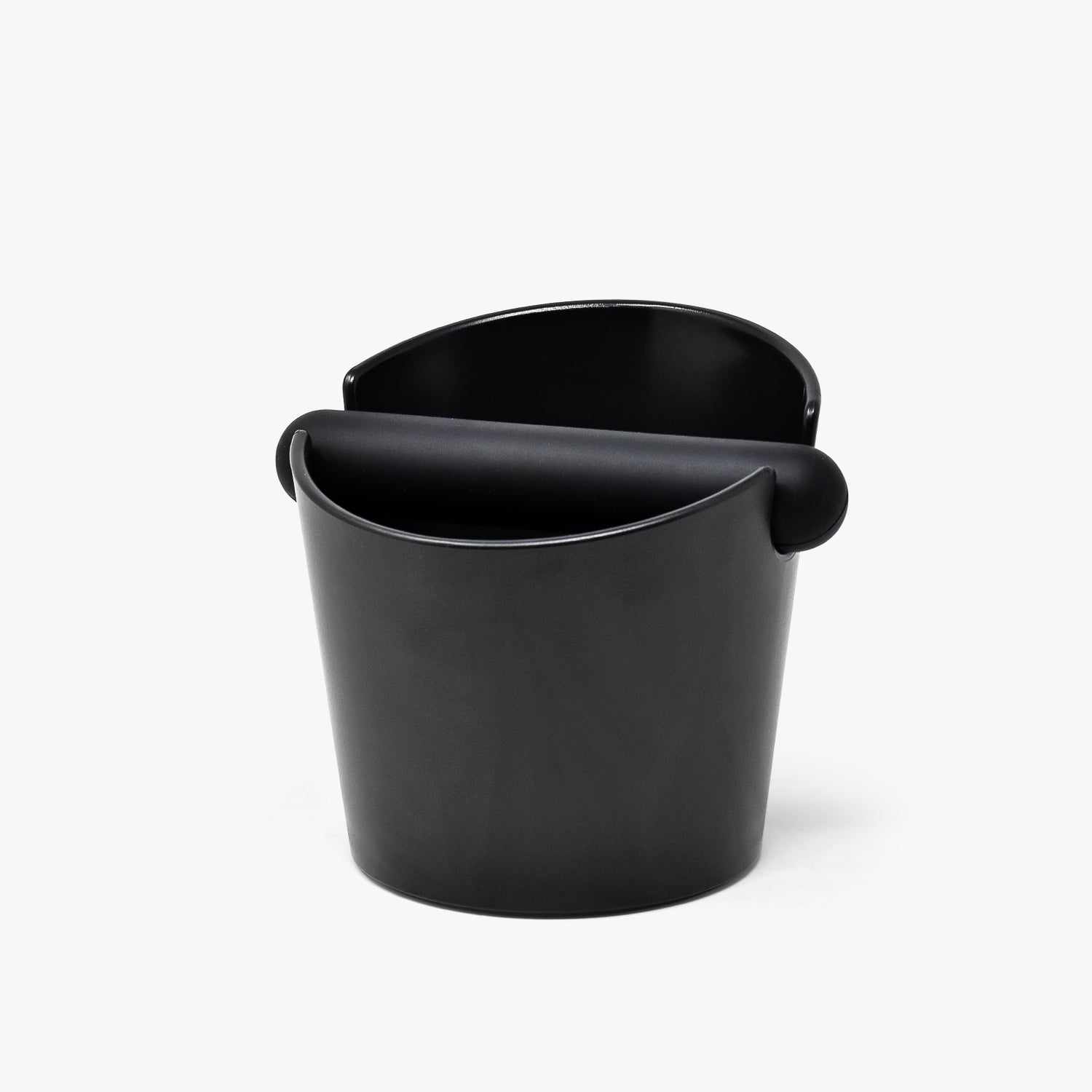

Perso j'ai une knock box en plastique/caoutchouc, ça fait pas beaucoup de bruit quand on tape dessus.

[xyloweb]

Pour réaliser les 2 rainures avec ton petit bouvet Veritas, comment as-tu immobilisé ta baguette de chêne de 13 de section ?
