Simplissime armoire pour l'atelier

[cray666]

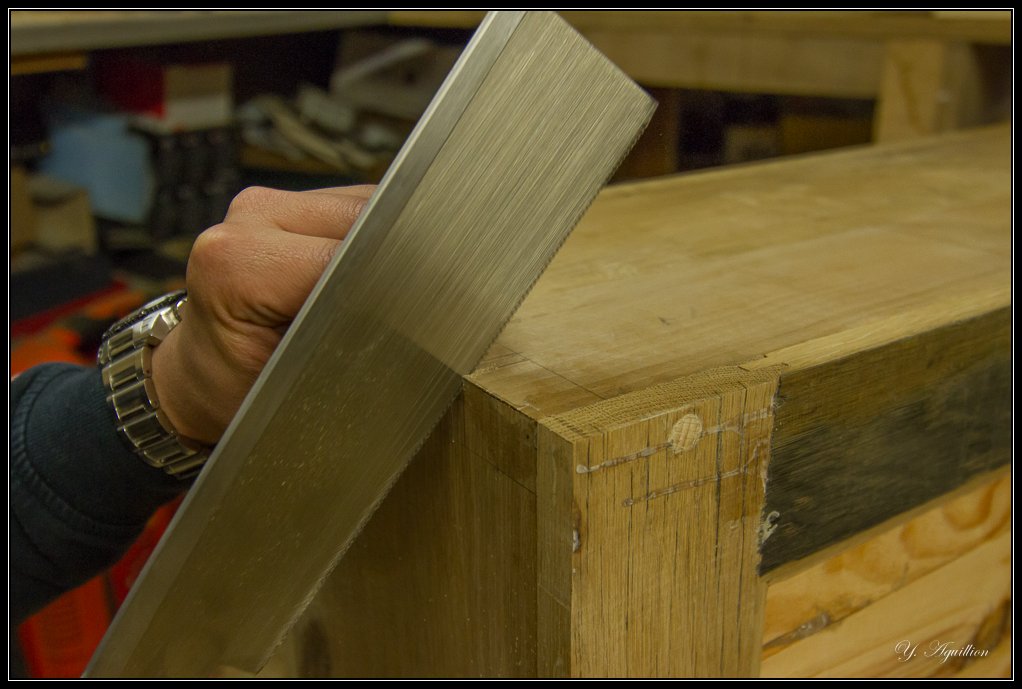

Je crois qu'en précision c'est pas mal (un jour j'arriverai même à faire des rectangles à angles droits, et côtés parallèles deux à deux, le truc de ouf .... ) :

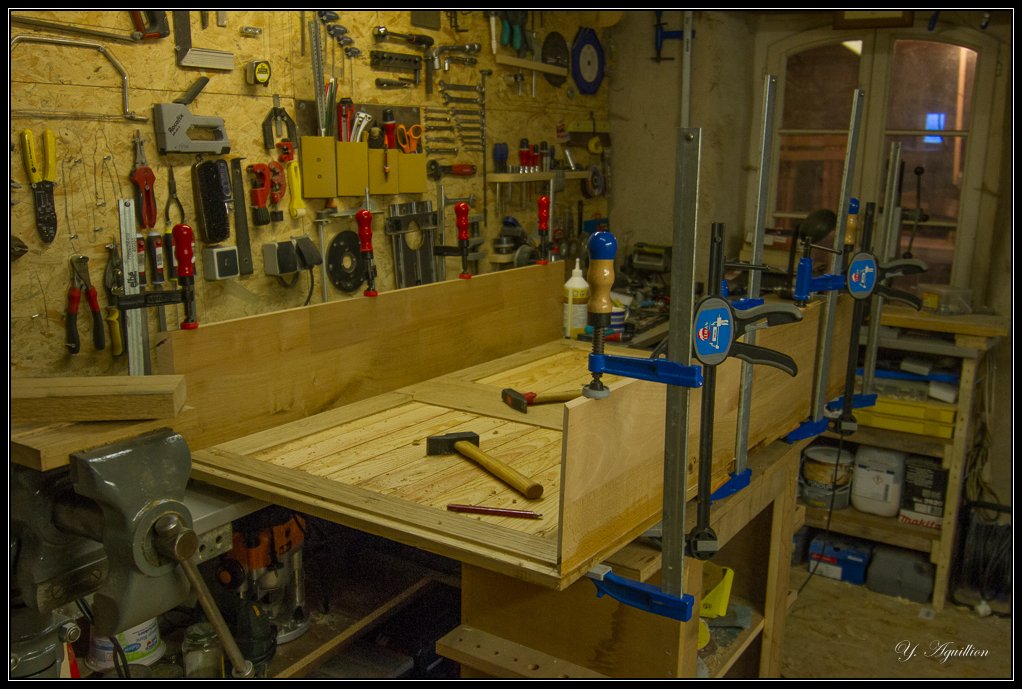

Début de la plantation de la forêt de serre joint :

Allez, on attend que ça sèche, et puis faut aller allumer le barbec' :

[Théo80]

Autant que simplissime, tu es également perfectionnistissime!!!

En tout cas ça avance plutôt de façon encourageante!

[cray666]

Oui, ça avance, si j'avais pas d'autre bricoles à faire ce weekend (tenon / mortaise et joyeux assemblages dans des sections de 40 cm), ce serait fini dimanche soir, mais ça prendra juste un peu plus de temps.

Merci pour le commentaire encourageant

[cray666]

Bonsoir,

En pièce jointe, le plan sketchup, ainsi que la feuille de débit, pour ceux qui serait tentés de faire la leur :

Plan :

Armoire-atelier-etape1.skp

(368.17 Kio) Téléchargé 60 fois

Fiche de débit :

Armoire-atelier-etape1.xlsx

(38.05 Kio) Téléchargé 49 fois

[cray666]

Pas de question ? (j'en vois qui suivent pas dans le fond là !!!)

[marcomail]

si moi :

pourquoi dis tu que la triton TRA001 est décriée?

Tu m interpelles là

[cray666]

Je parle plus de la marque que de la défonceuse en elle même, essentiellement parce que comparée à des produit qui valent 4 fois plus chers.

En plus j'ai remarqué que ce sont également des gens qui veulent absolument utiliser la défonceuse comme une toupie, et espérer que ça aura la même précision/puissance/rigidité.

[cray666]

Salut la jeunesse, pas de grosses avancées, mais j'ai bricolé un peu :

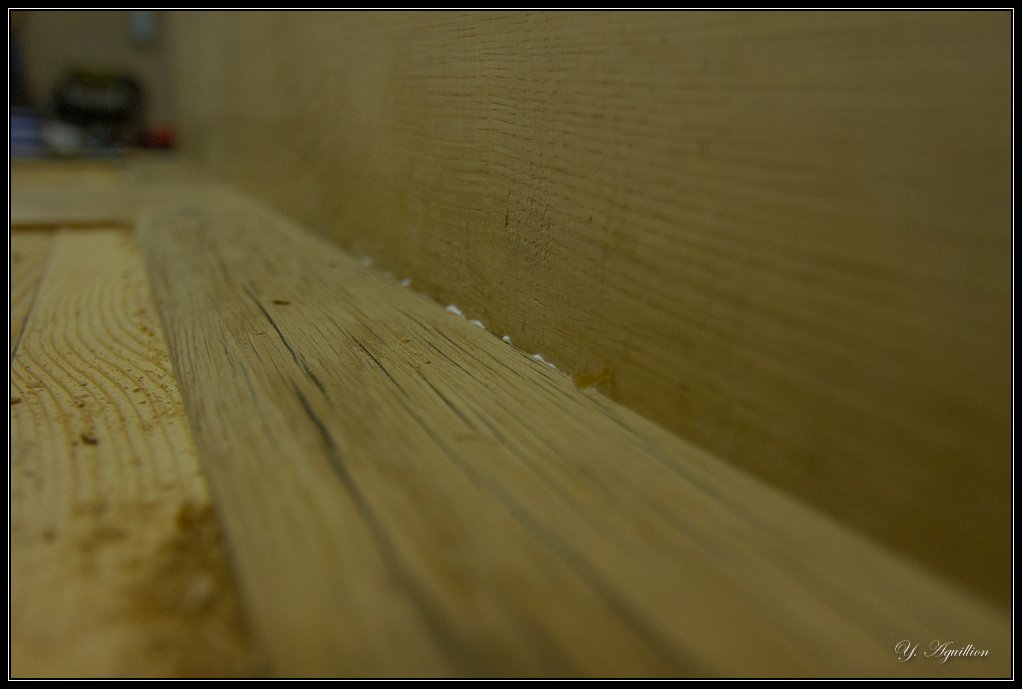

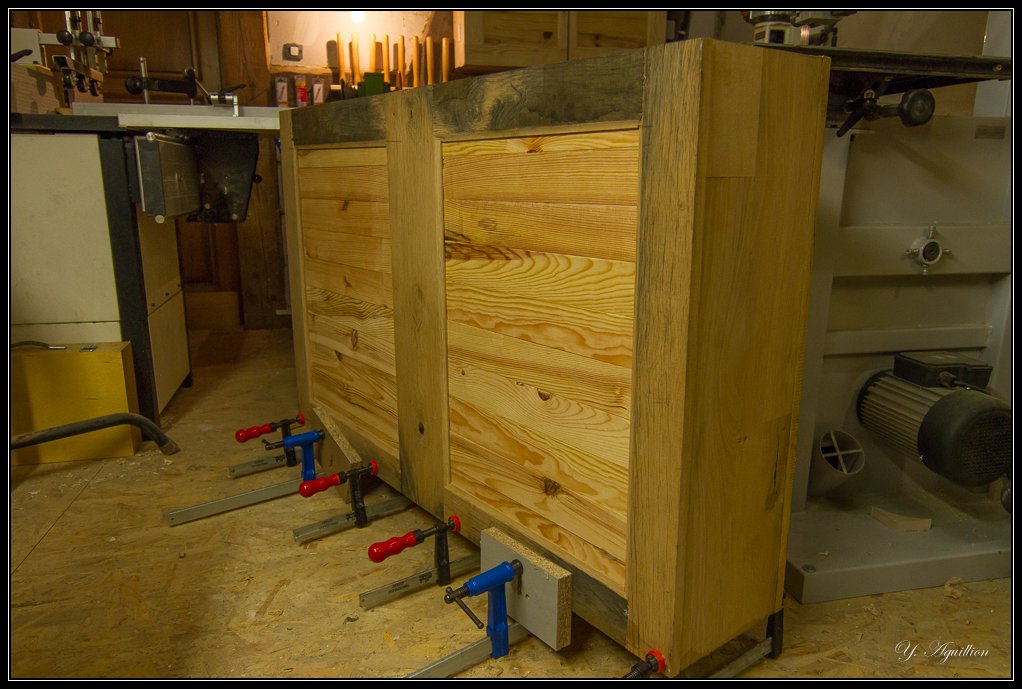

Collage de la partie arrière terminé :

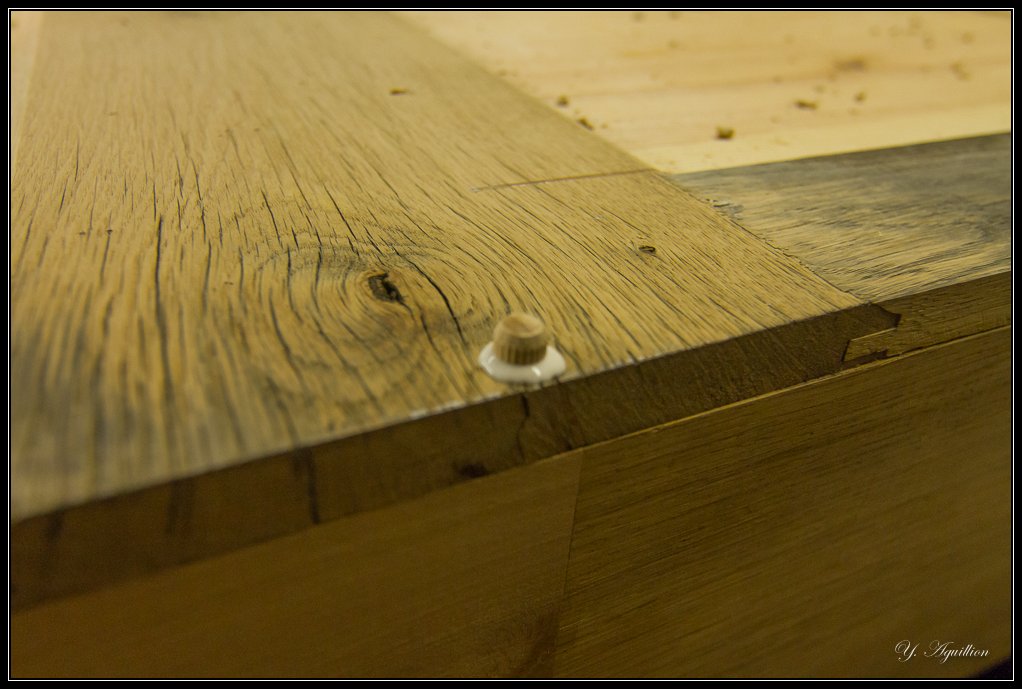

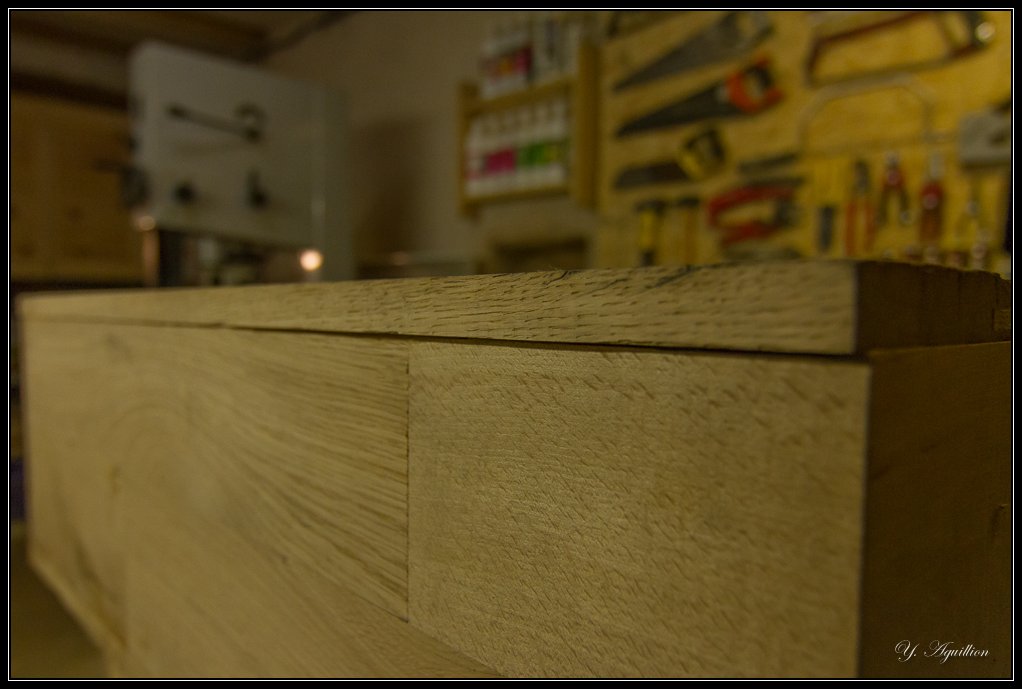

J'avais prévu un léger désaffleur à rattraper après collage pour un résultat nickel :

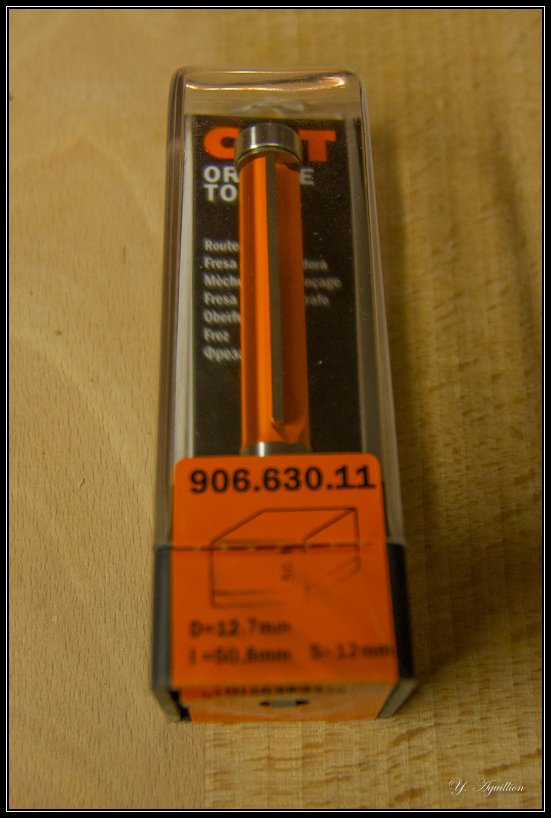

La fraise CMT toute neuve :

[cray666]

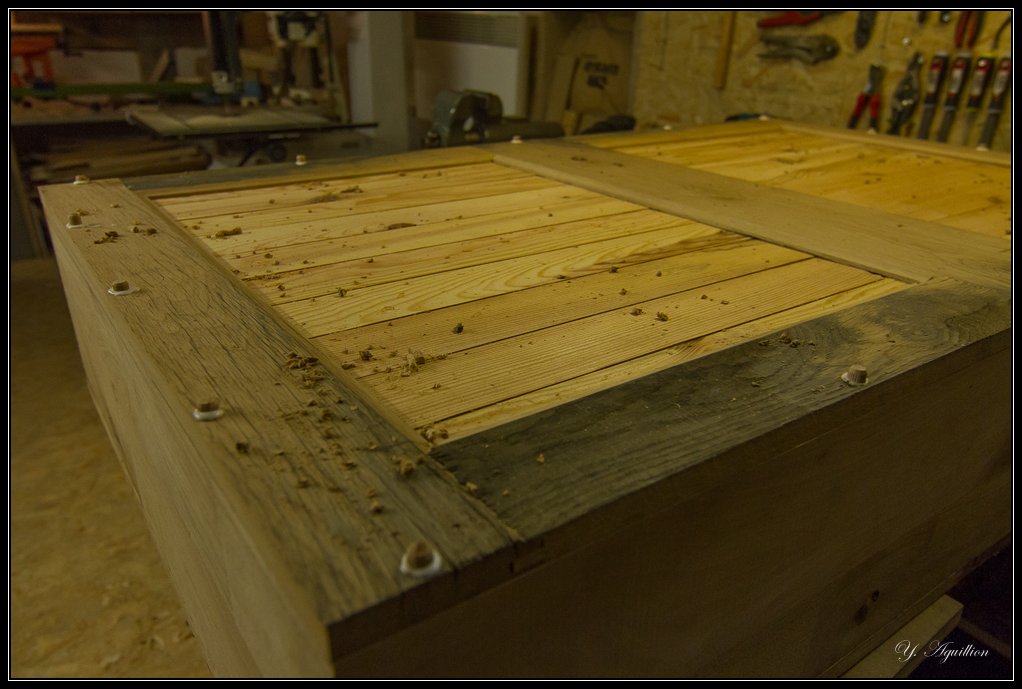

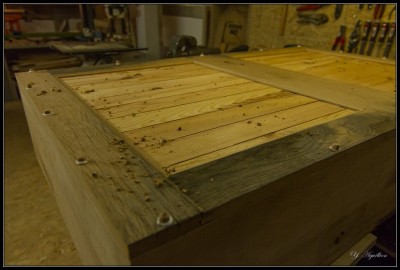

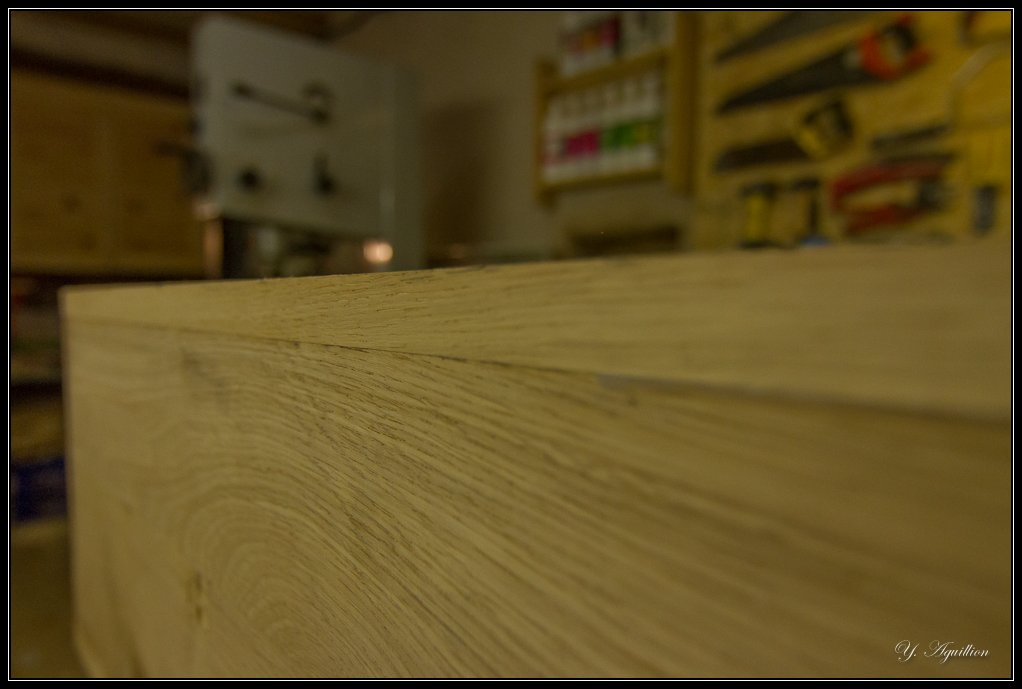

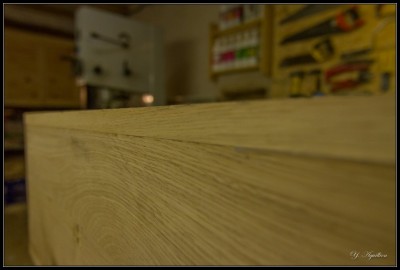

Résultat nickel :

Je suis assez content de la fraise, queue de 12 mm donc vibre à peine, elle fait de jolis copeaux et prend des passes de 4 mm de profondeur dans 20 mm d'épaisseur de chêne sans forcer (y compris à contre fil). Le roulement est précis et bien ajusté, l'appui n'a pas de jeu détectable. Comparé aux fraises violettes de chez HM Diff, c'est le jour et la nuit. J'ai également acheté une fraise à copier de la même série, je sens que ça va être du bonheur.

[cray666]

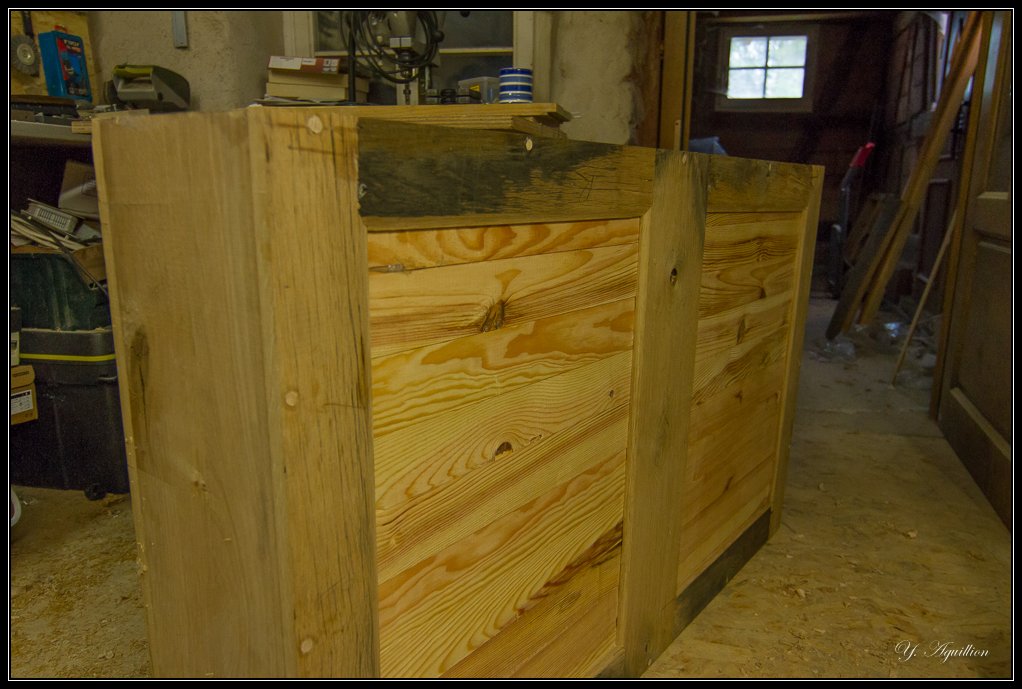

J'ai décidé de renforcer l'arrière par collage de tourillons traversant (ceux de devant sont invisibles) :

J'utilise mon gabarit Wolfcraft (voir photo plus haut dans ce poste) ca me permet de percer droit et à la bonne distance du bord sans me prendre la tête.

[cray666]

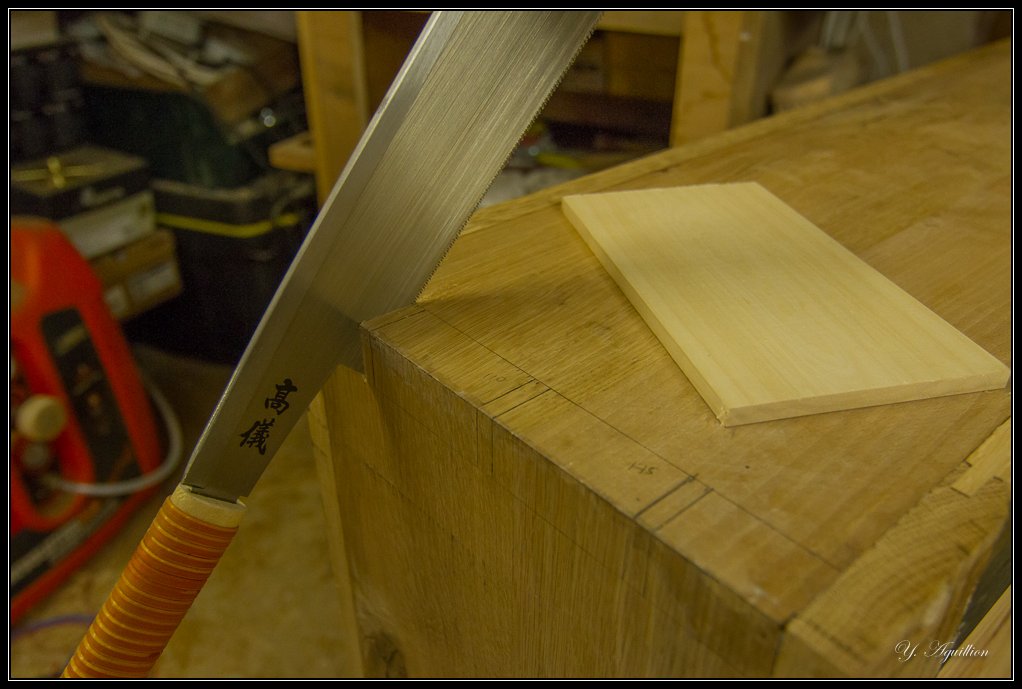

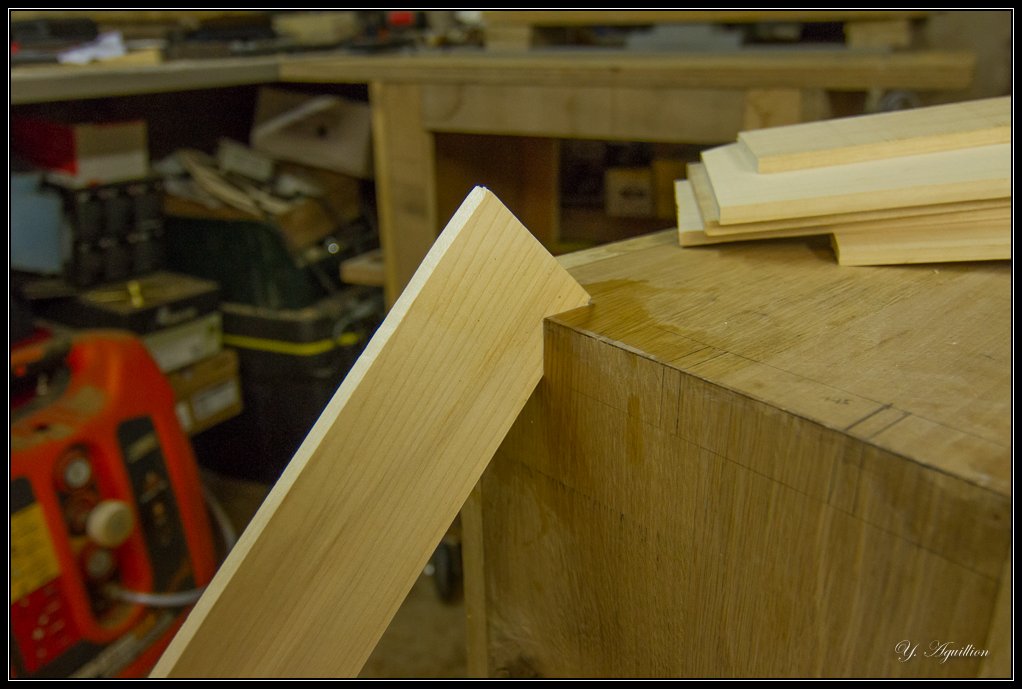

J'ai également décide de renforcer les angles, via des inserts en bois clairs (j'ai des planchettes d'érables que j'avais fais), je trouve que ça donne du style (trop la classe mon meuble), prévision de 3 renfort d'angle par .... angle. Et en plus ça me fait une occasion de sortir scie japonaise, ciseau à bois, et de faire taire les machines.

Voilà pour l'essai, il n'y aura plus qu'à couper le trop.

[aramis]

De plus en plus... simplissime !

[Keskispass]

C'est super clââsse pour une "bête" armoire d'atelier soi-disant simplissime !

[cray666]

je sens un brin de moquage (ou de moquationnement, je ne connais pas le terme exact pour l’ironie)

[Eataine]

On n'a pas la même notion du "simplissime"...

C'est une superbe armoire, je trouve

[cray666]

Vu ce que je vais mettre dedans, il y a un minimum

[ThReM]

Je rejoins le fil, je suis déçu, je pensais trouver le résultat final en dernière page ... tu traînes à réaliser pour une armoire simplissime

Beau boulot

[cray666]

C'est à cause que je fais de la charpente à la cave en même temps (si si).

[Esope60]

Sympa, et bonne idée les renforts d'angle, Matthias Wendel les utilise pas mal aussi

[cray666]

Ce soir, finition des renforts d'angles :

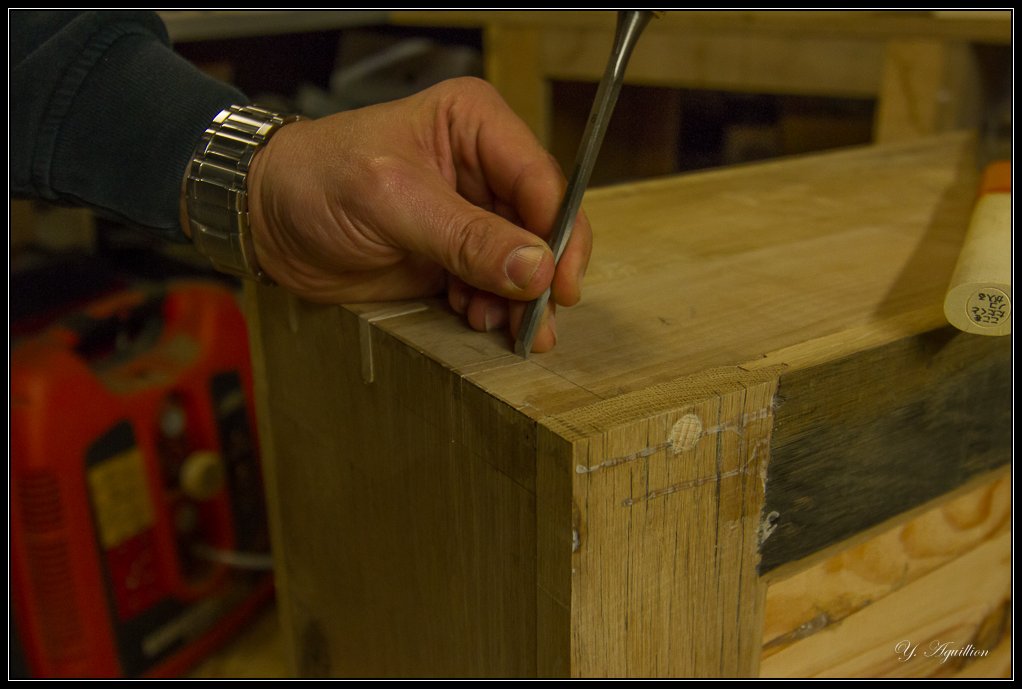

Un coup de scie sur chaque trait :

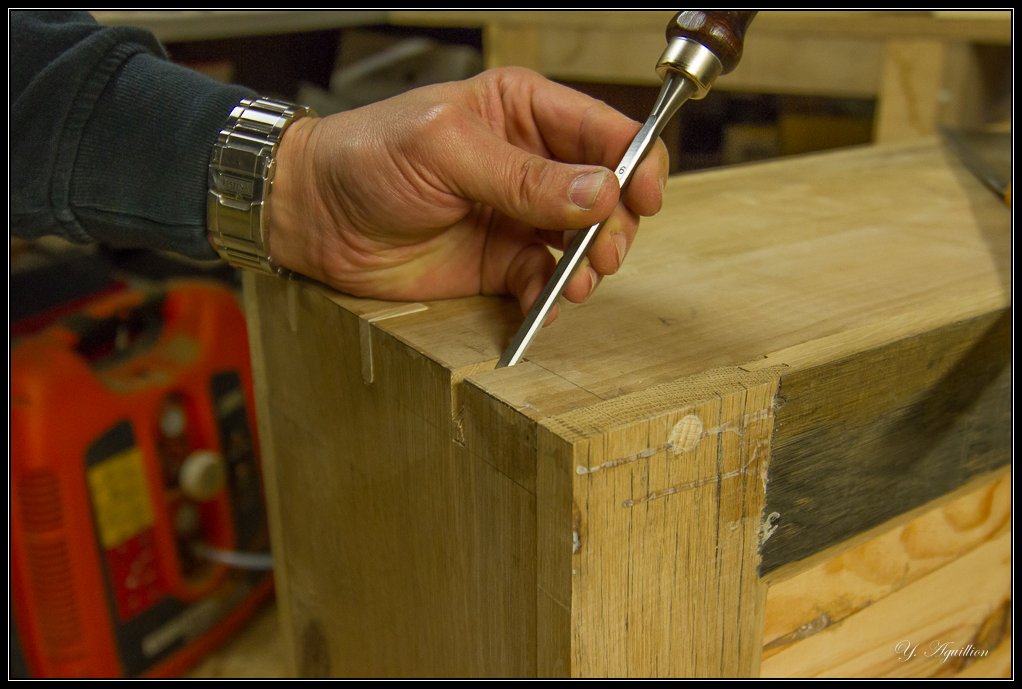

Dégagement au ciseau :
