table basse à l'infini

[lecharpentier]

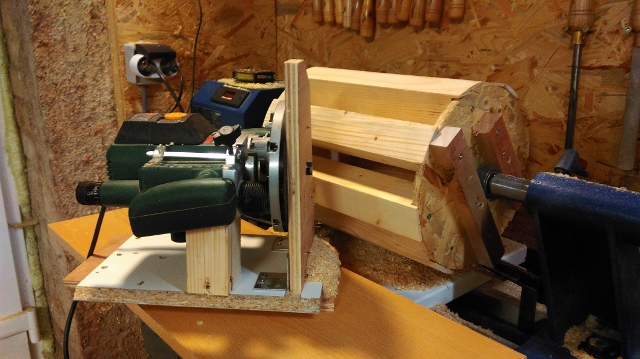

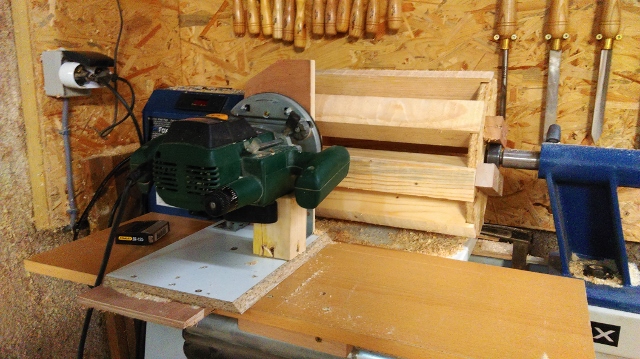

effectivement si c'est celui là il semble solide, sur le disque c'était l'accouplement en caoutchouc qui a lâché par contre fait quand même attention lors du demarrage.
Par contre sur la toupie c'est simplement un manchon monté sur l'arbre donc pas de risque. Par contre cela tourne trop vite à mon gout, je préfère un cylindre oscillo.

le top aurais était que je fabrique un capot en contreplaquer autour du cylindre , avec un manchon d'aspiration pour les poussières en plus... a étudier

[lecharpentier]

bonsoir,

Voici des nouvelles concernant la fabrication,

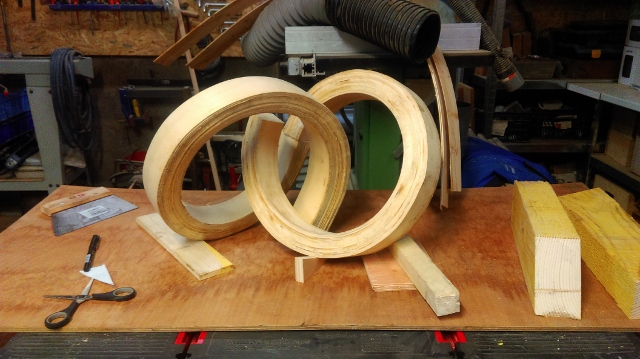

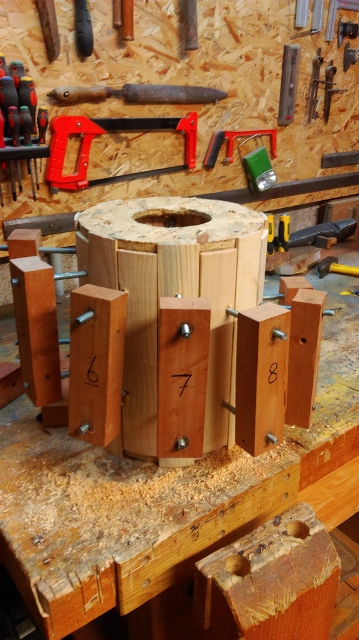

pour commencer, j ai refait mon gabarit de collage car celui en PVC n'a pas supporter la chaleur au cour d'un essais de cintrage avec une pièce de bois en massif passer en étuve... Bref il s'est déformer au niveau des encrages des tiges filetés donc je l'ai refait en bois, voici les photos.

[lecharpentier]

Pour les collage, j'ai laisser tomber la colle résocine car elle nécessite un serrage très fort, et la pièce était marquer par les presses en bois du coup, j'ai acheté une colle a bois vinylique (Briançon) avec un pouvoir adhésif de(12,9 N/mm2)j'ai coller les deux premiers anneau, le résultat est impeccable , le collage est très rigide les feuillets sont bien coller entre eux,sauf que j'en avait pas assez pour coller les trois, alors le troisième,je l'ai coller avec de la colle a bois qui traînait dans l'atelier ..........mauvaise idée c'est un désastre le collage n'a aucune rigidité ou alors celle d'un chewing-gum , je sais pas ,peut etre que la colle était trop vielle ou de mauvaise qualité ou......

Donc j'ai re commander de la colle et re débiter des feuillets, il me reste donc à coller le troisième anneau, faire le gabarit d'usinage a la toupie des chants des anneaux, puis de tailler les trois pièces de raccord .

[hundertaker]

C'est bizarre cette histoire.
Normalement, de la blanche même standard colle très bien SAUF si on ne respecte pas les temps de démoulage ou si il fait trop froid dans l'atelier (bien que je ne me prononcerais pas trop sur ce dernier point n'étant pas du tout du tout expert au froid)

Par contre c'est clair que retirer des serre joint trop tôt et c'est la cata SI c'est ce cas de figure.

Quelle est l'épaisseur des feuillets ?
Tu les as passée en étuve ou pas finalement ?

[pic sur pac]

Cela prend forme, beau travail. Une mauvaise surprise le coup de la colle!
Le gabarit d'usinage à la toupie doit te servir à quoi exactement ?
Les pièces de raccord sont légèrement vrillées aussi?

[Rascal]

Bonjour!

Ça commence a être sacrement chouette!
Tu va bientôt pouvoir faire ton entrée dans les "ouvrages d'exceptions" .....

[lecharpentier]

Bonjour,

Pour la colle je pense qu'elle à pris le gel ou/et quelle était trop vielle les temps de collage sont largement respecter car il est rester 24h00.

Pour le feuillets ils mesurent 1.6 mm d'épaisseur soit le rayon de cintrage divisé par 150 ,ils ne sont pas passer en étuve car ils se cintre très bien sans, mais j'ai essayer avec une pièce en massif de section 4*4 , sa fonctionne mais le passage (au four ) a eu raison de mon gabarit en PVC qui s'est déformé sous la chaleur , dans le but de minimisé le retrait de la pièce de bois en la faisant monter a 80° pendent plusieurs heures .

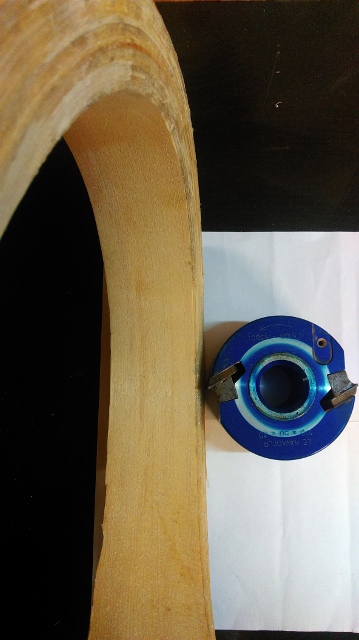

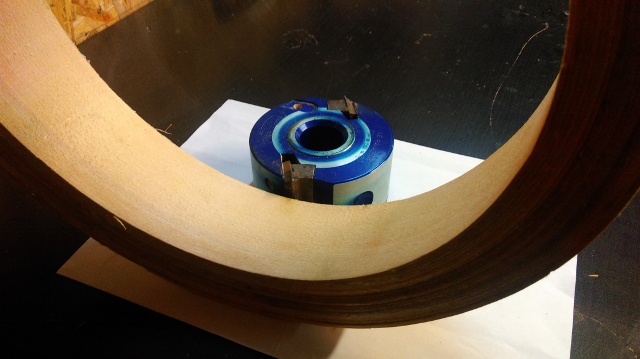

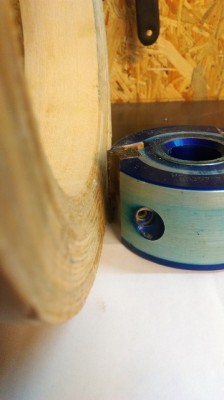

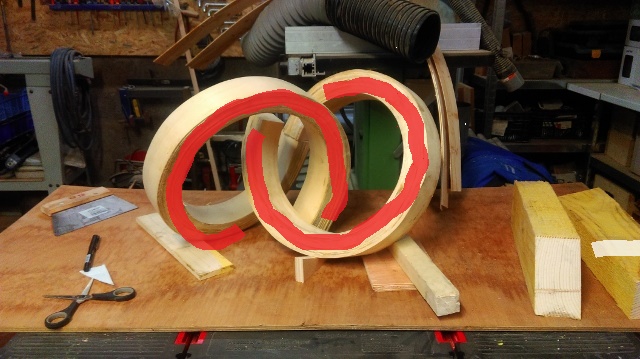

Le gabarit d'usinage pour la toupie servira à usiner les faces, qui correspondent aux chants des anneaux (face en rouge sur la photo)afin de les rendre d’équerre a l'autre face, suivant le rayon du cercle dans lequel est inscrit la pièce.

[pic sur pac]

C'est peut être parce que je ne suis pas confronté au pb mais pour le moment je l'imagine pas bien ce gabarit. Bon courage .

[lecharpentier]

RE,

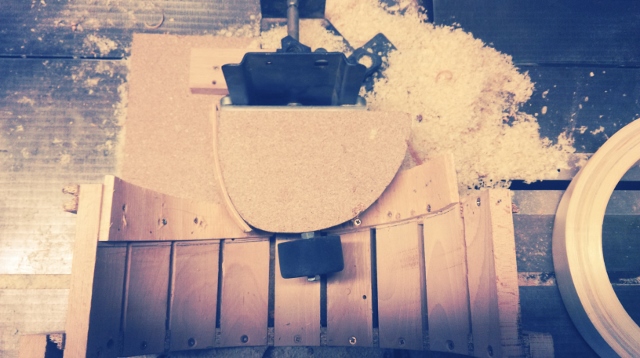

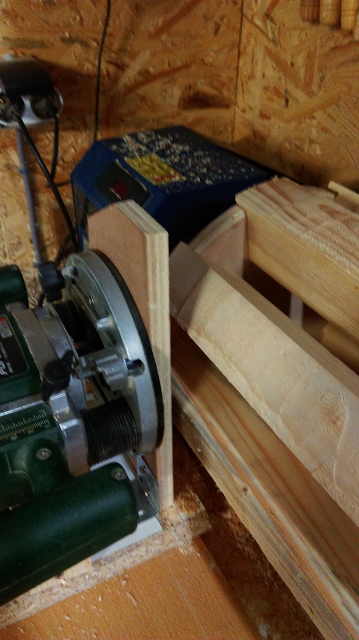

Voici comment je vais passer les pieces a la toupie.

[pic sur pac]

OK je vois, par contre sur quoi comptes tu te guider pour ne pas risquer de creuser le bois et sans faire de trous dans tes pièces .... Mistère!
Mais t'es pas arrivé jusque là pour bloquer sur ça! Je verrai bien quand tu sera prêt.
Bonne continuation

[lecharpentier]

OK je vois, par contre sur quoi comptes tu te guider pour ne pas risquer de creuser le bois et sans faire de trous dans tes pièces .... Mistère!
Mais t'es pas arrivé jusque là pour bloquer sur ça! Je verrai bien quand tu sera prêt.
Bonne continuation

Re,

j'ai déja le gabarit en tête, reste a le réalisé et voir si sa fonctionne comme prévu,

[lecharpentier]

bonjour a tous,

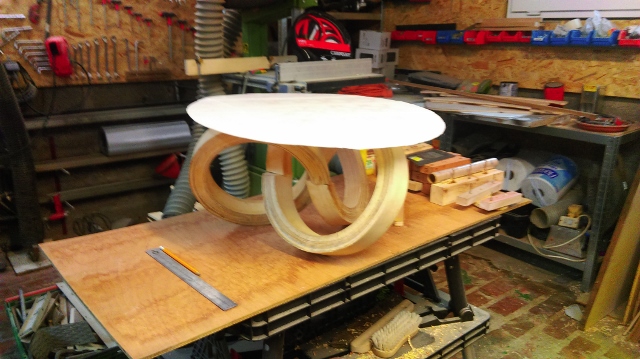

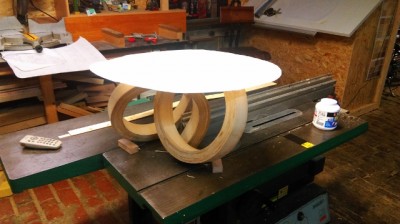

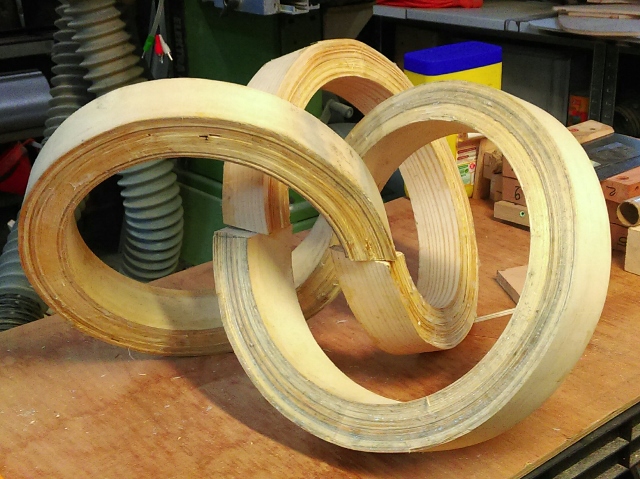

Le projet avance doucement , le troisième anneau est enfin collé, il est bien sorti ,voici une photos des trois anneaux assembler a blanc entre eux , ça donne un joli aperçu même si il manque encore les pièces de raccordement , je suis plutôt content car le projet avance, petit a petit il prend forme, je reste confiant pour la suite .

un peut flou désolé, avec le plateau représenter par le carton blanc,le futur sera en verre que j'ai trouvé chez emaus pour une bouché de pain

[_PPO_]

[lecharpentier]

Merci

[lecharpentier]

bonjour,

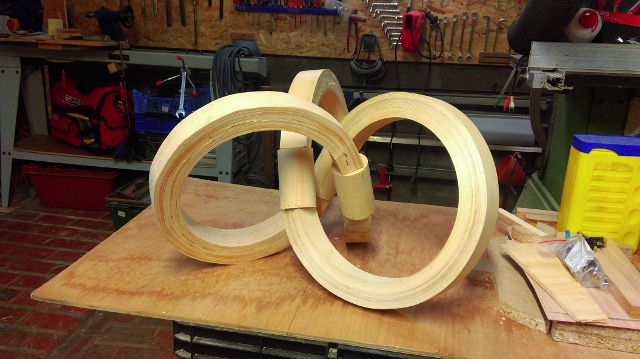

Voici quelques photos de la table, ca avance

les pièces de raccord sont en place et sont fixer aux anneaux avec des tourillons il reste a les tailler afin quelles deviennes torses.

les anneaux sont fini reste un coup de ponçage et la finition mais je le ferais une fois l’ensemble définitivement assembler .

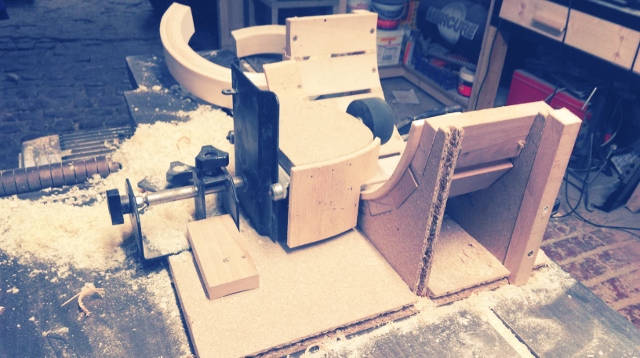

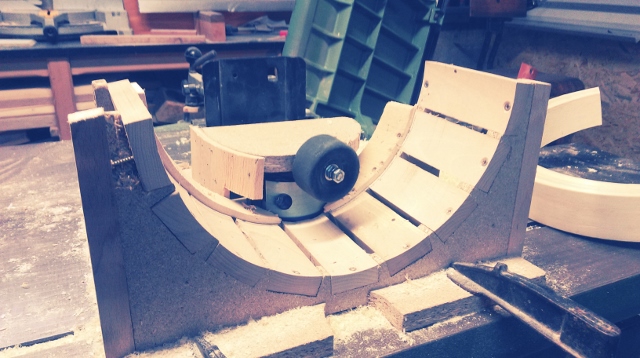

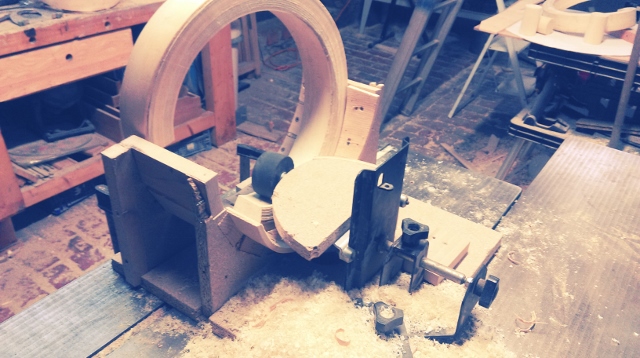

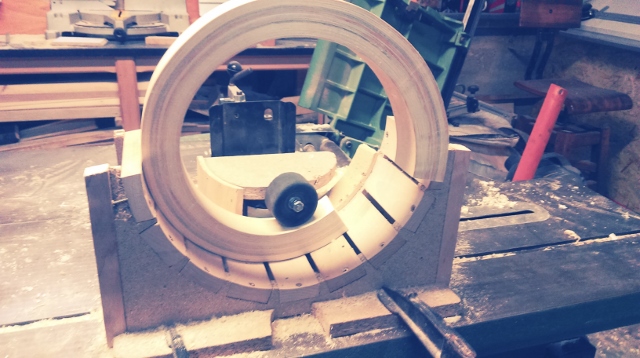

Voici le gabarit d'usinage qui ma servi a usiné les chants des anneaux a la toupie.

[pic sur pac]

Que dire sur le gabarit ... et
Finalement il y aura presque autant de travail sur les accessoires que sur le produit final.
Sacré boulot de réalisé.
Bientôt la fin si l'on peut parler de fin avec un 'ruban de Möbius'.

[MikoWils]

Impressionnant le boulot effectué pour cette table, chapeau!

[Rascal]

impressionnant et quel travail sur le gabarit!
