Gabarit pour pas de 32

[gumma]

Je n'arrive pas a trouver une fraise de marque, diametre 20 mm avec une queue de 12 mm ou 12.7 mm pour ma triton.
Beaucoup en 8 mm.
J'aimerai une bonne marque.

La CMT 177.200.11 ne ferait-elle pas l'affaire ? Plongeante, queue de 12, diam. 20 : http://www.mobiltecnica.com/fr/fraises- ... ographes_4

Pour info, si vous voulez des pion de centrage ou petit axe, dites le moi, je peux faire quelques choses.....

J'ai fait faire les miens mais c'est très sympa de le proposer et je penserai à toi si besoin

[arsouille]

J'avais acheté ceci chez ikea il y a fort fort longtemps sans me douter que cela me serait aussi utile aujour'dhui !
http://www.ikea.com/PIAimages/61427_PE167792_S5.JPG

C'est certe beaucoup moins élaboré que votre gabarit mais ca fait le job pour pointer les trous à faire. Seul "defaut", la première rangée de trou n'est pas à 28mm du champ mais à 15. J’intercale un bout de bois pour compenser.

[gumma]

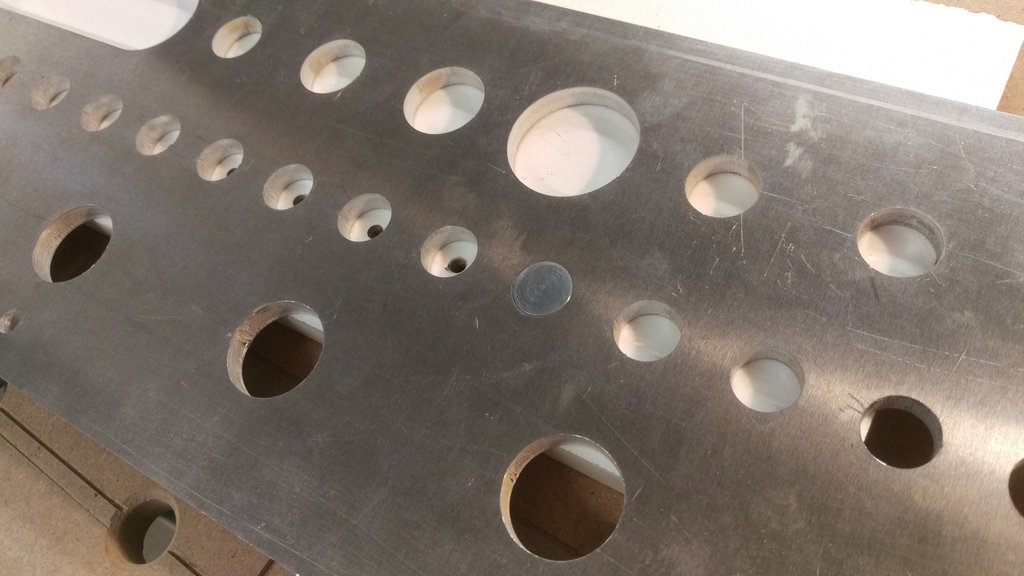

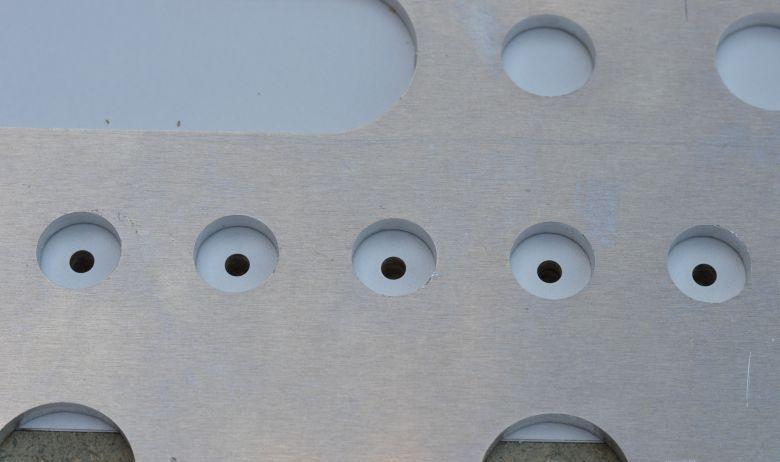

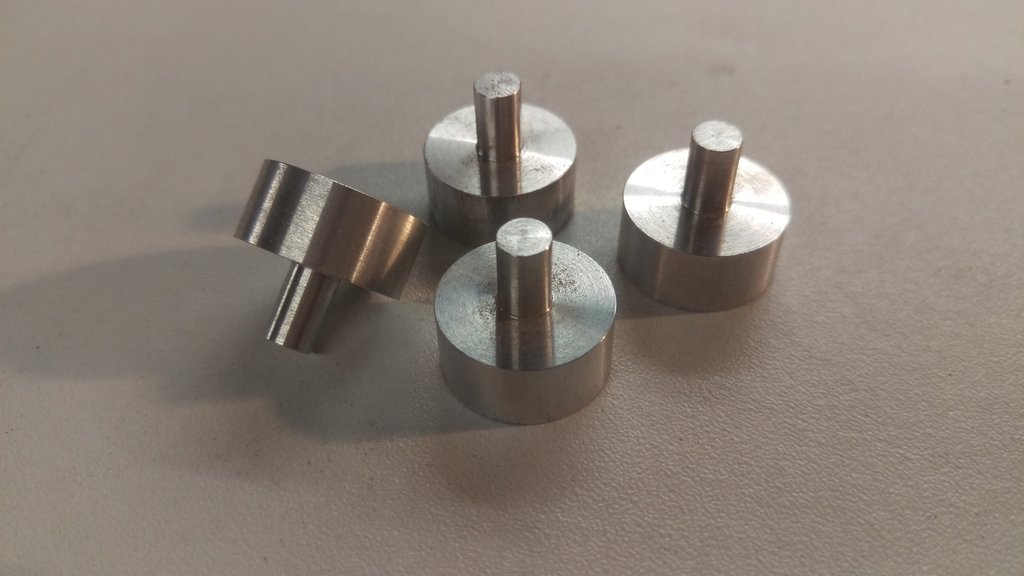

Petite mise à jour, j'ai reçu mes pions de centrage :



L'ajustement est un peu serré (il faut un petit coup de maillet pour les mettre en place) mais je peux maintenant continuer ma série de trous

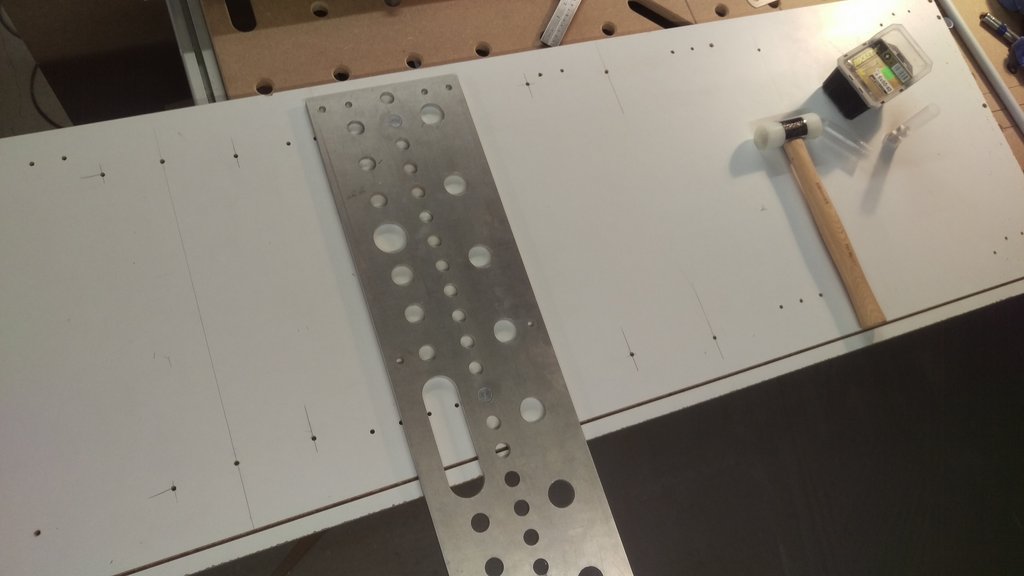

Et en bonus, un autre truc pratique : sur un panneau qui a déjà des perçages devant et derrière, je peux placer le gabarit perpendiculairement et ajouter des perçages pour les coulisses de tiroir :



Donc c'est cool, j'ai une bonne solution pour palier l'absence des trous de 5 en bout de gabarit

A+

[Fax]

Cool. Est-ce que tu pourrais mettre le plan à disposition ?
Quel est le projet présenté ci dessus ?

[gumma]

Ce n'est pas un projet, juste un panneau d'armoire qui me sert à faire des essais
Le plan n'est pas bien compliqué :

[Fax]

Ca y est, mon gabarit est rentabilisé...512 trous réalisés cet après-midi

[Fax]

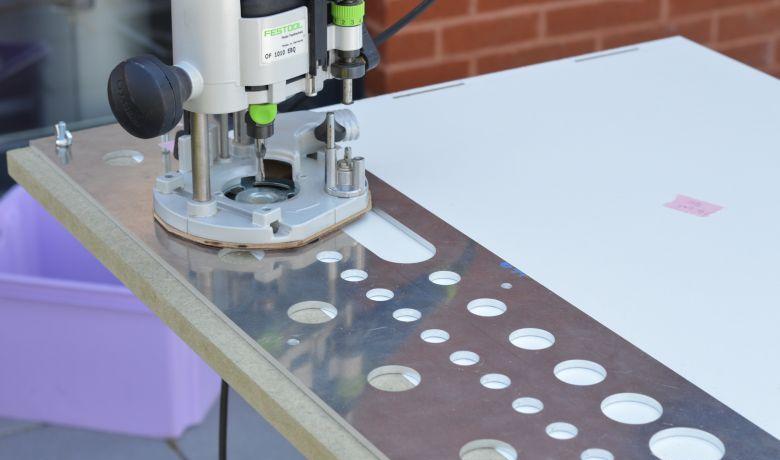

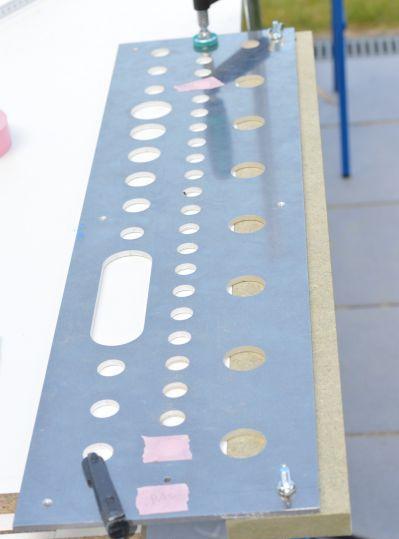

Quelques photos

[Jcb84]

Petite mise à jour, j'ai reçu mes pions de centrage :




A+

Une idée ou je pourrais faire faire 4 de ces pions ? Je ne connais pas de fraiseurs vers chez moi...

Si vous avez une adresse, je suis preneur

Merci d.avance
Jc

[gumma]

Salut,
Va voir sur http://www.usineur.fr et demande un prix avec le plan posté ci dessus.
Ça ne te coûtera que quelques euros.
A+

[bulubuluplopplop]

Salut,
Va voir sur http://www.usineur.fr et demande un prix avec le plan posté ci dessus.
Ça ne te coûtera que quelques euros.
A+

c'est sympa ce site usineur.
Les gars qui proposent voient le prix des autres ?

Pour l'instant j'ai entre 22 et 36 euros pour les 4 pions, en alu ou laiton.

[gumma]

Je ne connais pas trop le fonctionnement du site mais attend un peu car je trouve ce tarif très élevé.

[bulubuluplopplop]

ok merci.

[Jcb84]

Merci pour ta réponse !

Sympa en en effet, je vais aussi faire la même demande que bulubuluplopplop et on verra bien si les prix baissent car pour le moment c'est les tarifs de Veritas ...

j'imagine même pas le prix d'un benchdog ...

Jc

[Dehix]

Sympa le gabarit. Bravo. ça fait un moment que ça me trotte aussi mais je n'arrive pas à me décider.

Du coup le tiens est vraiment polyvalent , perçage pour MFT inclus , c'est ingénieux.

Je me demandais s'il n'y aurait pas un moyen de rajouter un "calage" comme celui d'Hettich pour distancer correctement par rapport au chant et coté de la paroi à percer. Ce serait top. Je sais que l'encombrement de la semelle de défonceuse posera un problème mais ...

Dans le cas où le gabarit est fait avec 8mm , il y a moyen de percer , fileter et visser un pin par dessous par exemple.

Par dessus , on pourrait imaginer un calage que l'on place le temps de presser le gabarit , et qu'on peu enlever une fois celui-ci positionné correctement.

[gumma]

Merci Dehix,

Ta suggestion est bonne, j'aurais pu faire des perçages pour accueillir des taquets directement dans le gabarit.
Et comme tu le dis, ce n'est pas trop tard puisque j'ai l'épaisseur suffisante...

[Edit] Sympa, le plan. Si je l'avais eu quand j'ai dessiné mon gabarit j'aurais pas hésité !
Par contre je ne vois pas la distance des points 2 et 3

[Dehix]

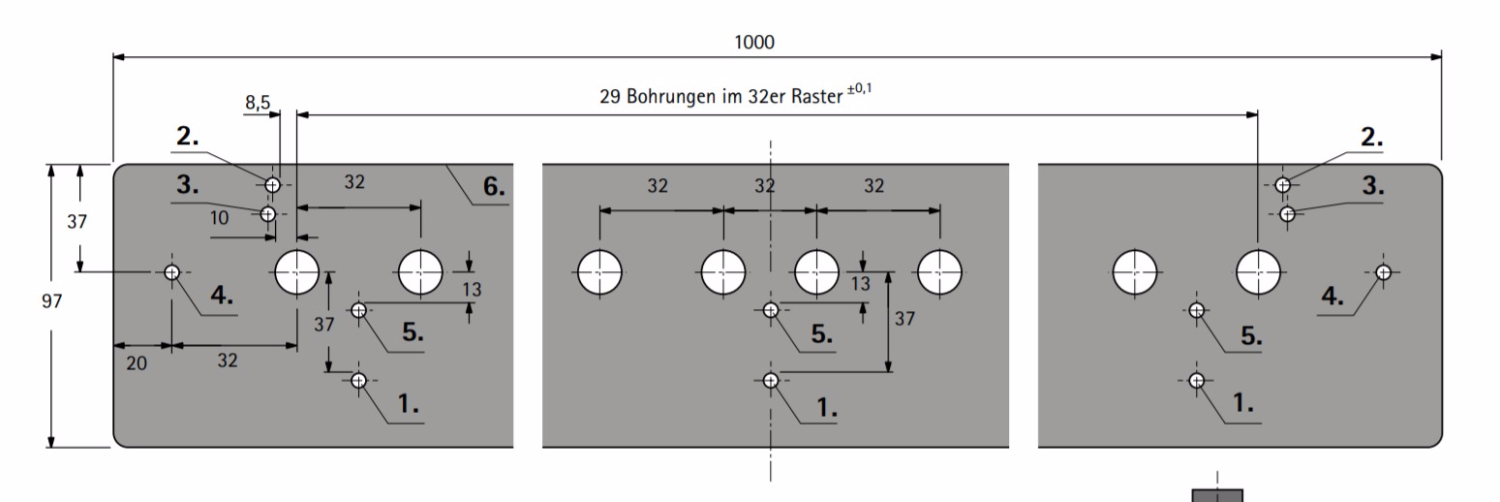

Je ne sais pas t'en dire plus , le plan vient du pdf de chez Hettich à propos du gabarit Acura.

https://web2.hettich.com/hbh/addon/de/T ... CB2F9261D7

Je me demande si je ne l'ai pas refais en CAD quelque part. Je regarderai ou le referai à l'occasion, en le "fusionnant" avec ton Dxf (si cela est jouable et apporte un plus)

Mais pour aujourd'hui elle est faite , je dois m'absenter

[bulubuluplopplop]

j'ai eu une offre à 15 euros pour les 4 pions, je vais les faire faire

[Dehix]

Voilà (vite fais) une "fusion" de vos travaux avec le gabarit Accura 32 d'Hettich.

Je suis resté sur le mètre de long (comme celui d'Hettich) car je ne désespère pas de faire un banc comme ceux de chez Barth ( vakuuLIFT) , les plateaux sont super grands , pour le montage , c'est top. Mais il y a moyen de raccourcir ce gabarit.

Pour les deux "pin" 2 et 3 , cette distance n'est pas très importante , il s'agit du calage par rapport au bas de meuble , la distance par rapport à l'axe des 32 n'est donc pas critique.

Je n'ai pas compris à quoi servaient les percements de 10mm donc je les ai enlevés. Pour les terminaisons des d. 20mm , je les ai gardés en 30 mais "chacun fait comme il le sent".

ça me paraît bien. Je met le Dxf mais sous tout réserve car j'ai fais assez vite. Pour ma part j'en ai pas mal , je vais peut être demander à le faire en stratifié massif.

A+

[bulubuluplopplop]

c'est possible aussi d'ajouter les trous de 35mm pour les charnières ?

Bon moi j'ai déjà le gabarit, je vais pas en reprendre un.

[gumma]

@Dehix : chouette amélioration qui peut en intéresser plus d'un ! Le but premier de mon gabarit était les perçages de 20 mais je regrette de ne pas avoir creuser un peu plus le pas de 32... J'espère que tu nous feras voir le résultat !

@bulubuluplopplop : tu trouveras sur cette page des gabarits abordables pour charnières et ferrures d'assemblage. Je pense peut-être m'en inspirer un jour pour faire le mien
