Besoin d'avis sur conception d'étagères

[alfred]

Bonjour,
Si vous souhaitez calculer l'épaisseur de vos étagères? Regardez ici :
http://www.copaindescopeaux.fr/forum/le ... re#p124747
Alfred

[th60]

Bonjour,
Si vous souhaitez calculer l'épaisseur de vos étagères? Regardez ici :
http://www.copaindescopeaux.fr/forum/le ... re#p124747
Alfred

Pour des étagères de 50x40 cm il n'y a pas besoin de se prendre le choux.Pour des boites de conserve c'est maxi 40 kg par alvéole.
Pour le médium , je pensais à du valchromat, http://www.descampsweb.fr/P/mdf_teinte_ ... _masse/349mais vois avec ton budget et ton degré d'exigence en déco. Un medium moyenne densité vitrifié peut faire l'affaire.
Ce que je nome refends (Mdf/ medium, quif quif)se sont tes panneaux verticaux porteurs.
Les doubler c'est en sorte faire des caisson indépendants que tu fixes mécaniquement pour les solidariser. Je n'ai rien inventé, c'est le principe IKEA. Cela te permet de les fabriquer dans un atelier et reste à les assembler sur place, et si tu déménage tu te barres avec
C'est le principe de ma bibole, tu vois sur la photo que les refends verticaux sont + epais que les étagères. C'est réalisé en 18mm d'ep.Donc pour les refends 2x18. Assemblage par simples tourillons.
Copalement

[FastAndDirty]

Salut th60, sympa ton étagère / rembarde ... comment as-tu fait tenir au mur les éléments ?

[th60]

Bonsoir FastAndDirty

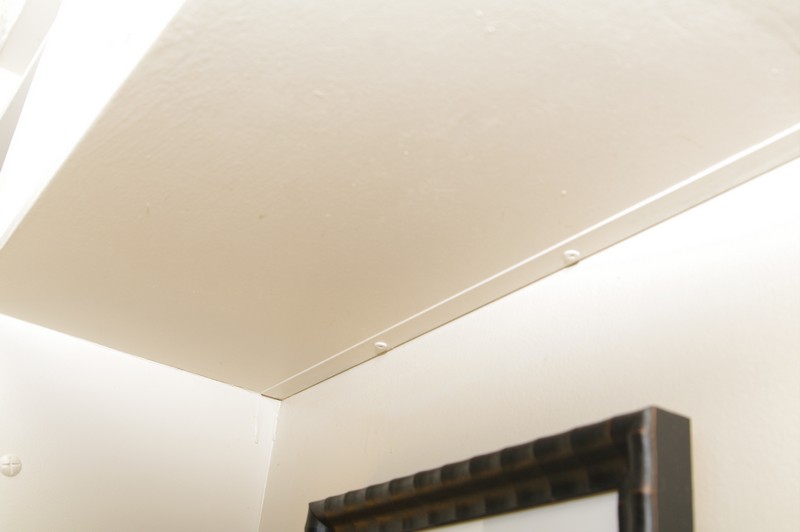

Tout simplement avec des cornières alu, fixées au mur dans l'épaisseur de la tablette du bas, et la tablette du haut vissée au plafond.
A cette époque je n’étais pas équipé en atelier et j'ai fais ça un peu à l'arrache, mais l'ensemble peint dans la couleur des murs, ça le fait pas trop mal.

Aujourd'hui je ferais peut être la cornière encastrée dans une rainure dans l'épaisseur de la tablette.
La colonne de gauche est amovible sur charnière à piano et roulette en pied, pour dégager l’accès de l'escalier pour les déménagements
Voilu
Copalement

[FastAndDirty]

merci !

[alfred]

Bonsoir,
En utilisant du valchromat dont le module d'élasticité est > de 30% par rapport au MDF (d’après la doc)
pour fabriquer une étagère de 50 de portée et 40 de largeur vous pouvez sans problème comme le dit th60
charger cette étagère avec 40 kg de choux.
En utilisant du sapin vous chargez avec 90 kg de choux pour la même déformation (1/795).
Calculs avec 18 mm d'épaisseur.
Alfred.

[th60]

Non, le choux a une masse poids/volume supérieure à la contenance d'une alvéole pour atteindre 90 kg.Seul le choux en conserve peut atteindre cette probabilité, soit 40 kg.

[alfred]

Bonsoir,
En effet je fais chou blanc, je n'avais pas intégré la notion d'alvéole.
Alfred.

[th60]

Je suis Auvergnat

[pitock]

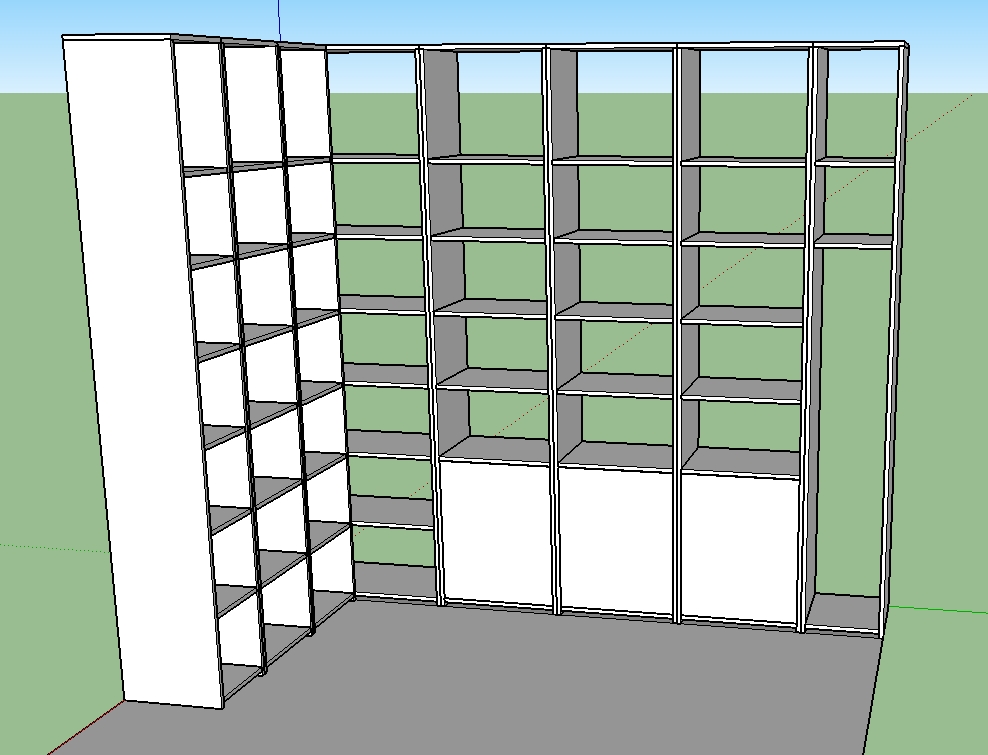

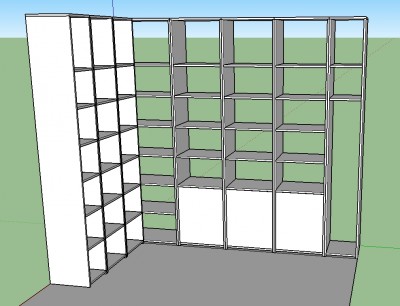

L'idée de th60 de faire des caissons indépendants me plait beaucoup.

Par contre, étant donné que madame souhaiterait que les étagères soient blanches, est ce qu'il ne serait pas plus judicieux de partir sur du mélaminé blanc en 18 mm ce qui ne me laisserait que les champs à protéger ?

Dans ce cas, les seules étagères qui me pose question seraient celle de 74 cm de longueur. Est ce que avec du mélaminé de 18 mm je peux tout de même faire des étagères de 74 cm de long (pour 40 de large) ?

[FastAndDirty]

En prenant du mélaminé blanc de GSB et en choisissant bien ta disposition , tu n'auras quasi aucun champ à refaire (sauf les portes).

Pour tes étagères de 74 cm, je profiterais du côté de l'autre étagère pour y poser des tasseaux qui soutiendront une partie et ça devrait le faire, ou sinon (ou en plus) un tasseau de 5 cm vertical vers le milieu pour reprendre la charge au fond. Ou simplement des petites équerres / taquets / ce que tu peux contre le mur et contre l'autre meuble, toujours au milieu de ton étagère de 74 cm.

Attention au détail qui tue : les plinthes. Soit tu prévois une surépasseur pour que tes montants soient bien appuyés contre le mur, saoit tu fais sauter les plinthes.

Attention aussi au contreventement, si tu ne mets pas de fond (ce qui ne me dérange pas outre-mesure) il faut empêcher le meuble de partir en parallélogramme : le meuble du fond, s'il est bien ajusté sera calé entre les murs, mais gaffe à la mise en place, prévoir quand même des fixations au mur pour le meuble perpendiculaire et/ou solidarisation avec son copain du fond.

[pitock]

Pour l'étagère de 74 cm, je pense que je vais utiliser l'étagère perpendiculaire pour y fixer du soutiens. Merci pour l'idée.

Pour les plinthes, je prévois une sur-épaisseur histoire que tout repose sur les murs.

Pour les contrevents, j'avais imaginé fixer les blocs les uns aux autres en faisant des trous traversants et en boulonnant le tout (avec des rondelles pour pas prendre de risques)

[th60]

Pour l' étagère d'angle de 74 tu soulages effectivement avec le caisson en retour.
Le contreventement est à prendre en compte mais c'est surtout une fixation aux murs par petites équerres discrètes pour éliminer le risque de devers des meubles.
Tes caissons, oui tu les rends solidaires par des boulons traversants, type poêlier par exemple.Histoire de bien ajuster et plaquer tes refends.
Je t'ai conseillé le valchromat pour ne pas avoir de chants à traiter, mais bon pas de blanc, et gris clair ? .
Bon comme dit FastAndDirty en calepinant pour ne pas avoir de chants sur coupes, a voir? mais tu vas galérer et avoir de la chute, mais cela reste une option.
Mais je vois que tu as une lamelo, tu peux aléser ton mélaminé avec du massif, pin, epicéa, c'est un autre taf mais plus esthétique et plus solide que des chants collés.

Copalement

[pitock]

Merci pour tous vos conseils !

En ce qui concerne les champs de mes panneaux de mélaminés, effectivement je n'aurais aucun champ à refaire. seules mes portes en auront besoin.

Pour les portes, j'aimerais bien essayer d'aléser avec du massif. Ce sera dans un deuxième temps car les étagères viennent de passer priorité 1 par la patronne.

[pitock]

Comme je me dirige vers des caissons montés avec lamello et vis traversantes, je suis en train de regarder comment faire mes prè-trous avec un foret muni d'une fraise. Pourriez vous me conseiller quel foret (+ fraise ) je pourrais me commander sur internet ?

Ce que j'ai appris depuis le début c'est que si on a pas le bon matériel, on galère beaucoup plus.

Merci d'avance
Guillaume

[th60]

Pourquoi visser ?? Avec des vis d’assemblage mâle femelle Ça reste apparent mais ça fait très propre et simple à mettre en oeuvre.
https://www.leroymerlin.fr/v3/p/produit ... -mm-e22289
Si j'ai bien compris ta question.
Copalement

[pitock]

Merci th60.

Ce n'était pas le sujet de ma question mais ce genre de visserie me sera très utile pour fixer les caissons entre eux.

Ma question était plutôt sur la construction des caissons.
Je pensais utiliser pour construire kles caissons des lamello et des vis traversantes pour fixer le tout. Je pensais prendre des vis à têtes fraisées en faisant des pré-trous et donc fraiser un peu le mélaminé pour y intégrer les têtes de vis.

D'où ma question sur quel foret avec fraise utiliser.

[th60]

Désolais, mais je ne comprends pas ta question..
Si tu utilises des lamelos, tu les colles, tu n'as pas besoin de visser.
Il te faut des serre joints le temps du collage.

[pitock]

Ok. C'est là que mon statut de débutant est vraiment flagrant.

Je pensais qu'il ne serait pas nécessaire de coller.

Mon problème c'est que je risque de manquer de serre joints suffisamment grands.
Pour les caissons jusqu'à 40 cm j'ai ce qu'il faut (même si je n'en aurait pas assé pour prévoir 2 serre joint par étagère).
Par contre, pour les caissons de 50 et plus, je ne sais pas comment faire. J'ai 2 sangles à cliquet. Est ce que ça suffirait ?

[FastAndDirty]

Tu avais évoqué les vis biaisés, c'est aussi un moyen de serrage.
