Re: Un pas à pas pour faire un caisson à tiroirs

[jft68]

J'ai recalé un peu ce que je t'ai signalé plus haut. La traverse fait 365 au lieu de 364.

[TêteDeBois]

tu es certain pour la traverse ? Je ne vois pas de souci particulier
Sur le montant, façade intérieur, j'ai voulu le 'creuser' de 2cm de profondeur sur toute sa largeur. Il a bien creusé mais il me laisse les parois. Que dois je faire pour les ôter ?

[jft68]

je te l'ai montré sur mon croquis plus haut. Fais un zoom et tu verras que ce n'est pas correct.

[TêteDeBois]

Comment je fais pour rattraper les 1 mm (sans revenir en arrière) ?

[jft68]

C'est normal, tu as oublié d'entrer en mode édition du composant. Il faut usiner ta pièce en ouvrant ton composant.
Tu as dessiné par dessus
Prend l'habitude de dessiner avec l'outil rectangle préférablement à l'outil crayon.

[jft68]

Comment je fais pour rattraper les 1 mm (sans revenir en arrière) ?

Tu édites le composant et sélectionne la surface terminale de la traverse par un balayage de la souris de G à D.
Ensuite prendre l'outil Déplacer et déplacer cette surface en arrière d'une distance quelconque.
Puis saisir 1 au clavier et Entrée. Ta traverse fera 364mm

[TêteDeBois]

je n'y arrive pas avec les 1 mm.

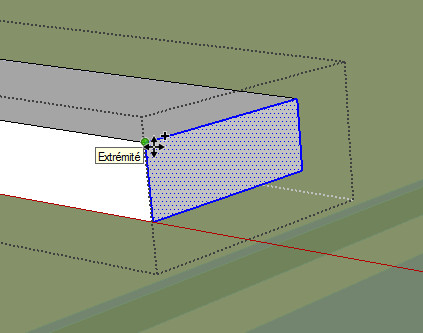

qu'entends tu par "la surface terminale de la traverse " ?

[jft68]

C'est ça

[TêteDeBois]

ok, je crois que c'est bon cette fois
Comme il s'agit d'un composant que je viens de rattraper de 1mm, toutes les copies ont automatiquement ce rattrapage de fait ?

je m'attaque au 'creusage'

qu'en penses tu ?

[jft68]

ok, je crois que c'est bon cette fois
Comme il s'agit d'un composant que je viens de rattraper de 1mm, toutes les copies ont automatiquement ce rattrapage de fait ?

oui, c'est une caractéristique bien utile des composants.
Si tu veux briser cette relation, tu fais un clic droit sur le composant et du choisi "rendre unique".
Il reste un composant mais n'a plus de relation avec son originale.

je m'attaque au 'creusage' qu'en penses tu ?

et pourquoi pas

[TêteDeBois]

je viens de mettre en place le coulisseau central haut (je suis assez fier de moi )
Dis moi ce que tu penses de l'ensemble.
Petites questions :
- comment fait on pour indiquer les dimensions sur le plan (comme sur tes copies d'écran) ?
- est il possible que j'indique l'emplacement de mes futurs tourillons ? Et si oui, comment je dois m'y prendre ?
- est il possible "d'éclater" l'ensemble (en perspective) pour montrer l'emboitement des différentes pièces ?
- à partir du plan, y a t il un moyen depuis sketchup d'avoir l'ensemble des découpes ?
Bon finalement ce ne sont peut être pas des 'petites questions'.
J'arrête là pour ce soir.
Merci et bonne soirée.

[TêteDeBois]

et avec le plan, c'est mieux

[jft68]

Ta glissière est trop longue, il faut la raccourcir.
Mais maintenant tu sais comment faire

et aussi un problème d'alignement là

[TêteDeBois]

Bonjour,

tu as l'oeil pour tout toi
Comment tu fais pour voir où il y a des soucis ? Tu vérifies tout à la loupe ?
Je corrigerais ca dans la soirée.
Bonne journée

[jft68]

Bonjour,
c'est juste l'expérience que j'ai acquise dans l'usage de Sketchup.
Je sais où les débutants ont généralement des problèmes. Et "ça me saute aux yeux" sans trop chercher.
Mais en gros j'utilise quatre outils:
- utilisation du mode monochrome > systématique
- la vue Rayons X > voir les tracés superflus et / ou non cohérents
- Dans les styles j'utilise le style d'affichage couleur des arêtes "par axe" pour voir si les tracés sont // aux axes
- enfin je vérifie quelques cotes et si je vois des dimensions s'afficher avec ~xx mm
c'est que quelque part il y a / aura un problème de positionnement des pièces.

Pour ta glissière trop longue c'était facile à voir. Les arêtes d'intersection avec le montant n'étaient pas visibles

J'ai vu celles-là mais il n'est pas dit qu'il n'y en ait pas d'autres.
Par exemple, ta glissière qui est trop longue tu vas découvrir en essayant de la redimensionner, que tu n'y arriveras pas.
En effet tu as fait une double enveloppe (composant imbriqué dans un autre composant).
Il te faudra d'abord éclater le premier niveau (ça le supprimera), pour ne garder que le second.

Une remarque: il est inutile de t’embarrasser à mettre des couleurs et des textures. Cela réduit la lisibilité.
Cela, tu le fais à la fin quand ton dessin est fini.
Décoche aussi la vue "Arêtes Arrières" pour la même raison.
Au niveau de la construction il faut rester avec un dessin brut, le plus simple possible. >>> Esquisse.
Les fioritures c'est à la fin.

[jft68]

- comment fait on pour indiquer les dimensions sur le plan (comme sur tes copies d'écran) ?

Il suffit d'utiliser l'outil cotation. C'est une icône qui symbolise des traits de cotes surmontés d'un 3.

outil cotation.jpg (4.08 Kio) Consulté 2691 fois

- est il possible que j'indique l'emplacement de mes futurs tourillons ? Et si oui, comment je dois m'y prendre ?

tu peux les dessiner ou mettre simplement des lignes guide dans l'axe de la position du tourillon

- est il possible "d'éclater" l'ensemble (en perspective) pour montrer l'emboitement des différentes pièces ?

oui, tu fais une copie de ton dessin que tu éloigne du premier et avec l'outil Déplacer tu écarte les pièces selon les 3 axes.
Si le plan est simple cela va très vite. Sinon tu peux utiliser un plugin "Eclate-Déplace" dont tu trouveras le lien pour le récupérer dans les liens de l'Assistant.
http://www.copaindescopeaux.fr/forum/vi ... 5748#p5748

- à partir du plan, y a t il un moyen depuis sketchup d'avoir l'ensemble des découpes ?

oui, toujours possible à la main pour des projets simples.
Sinon, là aussi il existe un plugin Dénommé CutList qui te fait la liste de débit ainsi que que le plan de découpe.
http://www.copaindescopeaux.fr/forum/vi ... 549#p14549

[TêteDeBois]

Merci pour tes réponses. J'utiliserais ces outils/fonctionnalités plus tard.

Je suis ennuyé avec la traverse portant les coulisseau. Je l'ai redimensionné. A priori c'est ok.
Par contre, je n'arrive pas à régler le problème d'alignement. Des que j'aligne l'arrière, c'est l'avant qui est décalé et inversement.
Dois je refaire entièrement la traverse ? (pourtant les ses cotes semblent bonnes)

[jft68]

C'est tout simple, utilise les cotations ! Et tu verrais immédiatement ceci:

Le montant arrière est décalé de 3mm ! Donc si tu sélectionnes le montant arrière ET le coulisseau et que tu les déplace de 3 mm vers la gauche, tout rentrera dans l'ordre.
Une autre remarque en passant.

[TêteDeBois]

je crois que j'ai bien corrigé comme tu m'as expliqué.

A noter, au fond j'ai environ 364 et non pas 364. C'est grave ? Je dois corriger quelque chose ?

[jft68]

Pour moi, c'est correct, je vois bien 364mm sur ton dessin.
Pour te guider dans le placement sers-toi des lignes guide.
Pour aligner ta traverse AR il aurait suffit de placer un ligne comme ceci.
