Roulotte enfant [pas à pas]

[Stanley]

Bonjour Lardus,

Je ne vois va ce que tu appelle "feuillets".
A moins que ce soit les planchettes.
Les planchettes de 5 mm sont au nombre de 8, j'arrive à un lamellé collé de 40mm.

[Lardus]

Salut Stanley,

Oui, ça s'appelle des feuillets (les constituants en placage ou sciage mince d'un lamellé).
Il faut essayer de veiller à se tenir à un nombre impair, de manière à équilibrer les forces d'un côté et de l'autre. C'est pourquoi on ne trouve pas de panneau contrecollé ou contreplaqués en 2,4,6 plis, ils résisteraient bien moins aux éventuelles déformations. En l'occurrence c'est le joint de collage entre tes quatre premiers et tes quatre derniers feuillets qui va être le centre de cette guerre de tractions. Rien de bien dramatique, les colles sont quand même performantes, mais tant qu'à faire ;-D

[Stanley]

Lardus,
merci pour ces précisions, je ne connaissais vraiment pas, je suis amateur .
J'aurais du faire 4.5 mm *9 feuillets.
Mais 5 mm d'épaisseur, c'est trop et dur à cintrer.
Pour le toit, je pense que je vais tailler directement dans le massif et ne pas réaliser de lamellé collé.
Les 5 cintres que j'ai réalisé en lamellé collé ne sont pas tous strictement identique, il y a du mouvement après desserrage du moule.

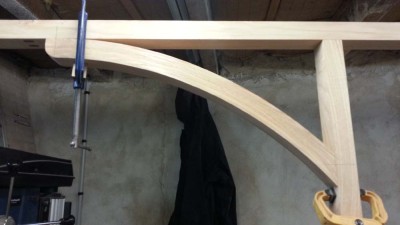

un renfort

[Lardus]

Bonjour,

Si tu as le temps, et l'envie, tente le coup avec des feuillets moins épais et en nombre impair, avec deux bons jours sous presses. Ca devrait pas broncher.
Il existe une autre alternative, c'est le lamellé en briquette, pour éviter d'avoir les plis successifs en parement, en fait il faut traiter le lamellé dans l'autre sens, tu tailles des briquettes que tu aboutes les unes aux autres (par exemple, pour le cintre de la traverse haute de ton tableau, trois auraient suffit) et tu superposes un nombre impair d'épaisseur, en croisant les coupes des briquettes, ensuite tu tailles ton cintre là dedans, et c'est bien plus costaud que du massif. De plus, il est très facile d'apporter des effets esthétiques, en réalisant le lamellé en deux essences (chêne et érable par exemple), une couche chêne, une couche érable etc...

[Stanley]

Merci Lardus pour ces infos, mais c'est fait et cela reste en l'état. Je penserais à tes remarques la prochaine fois.

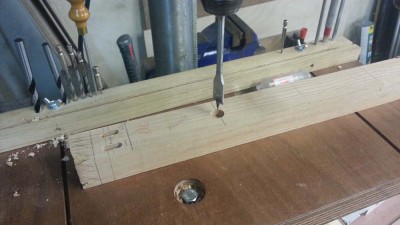

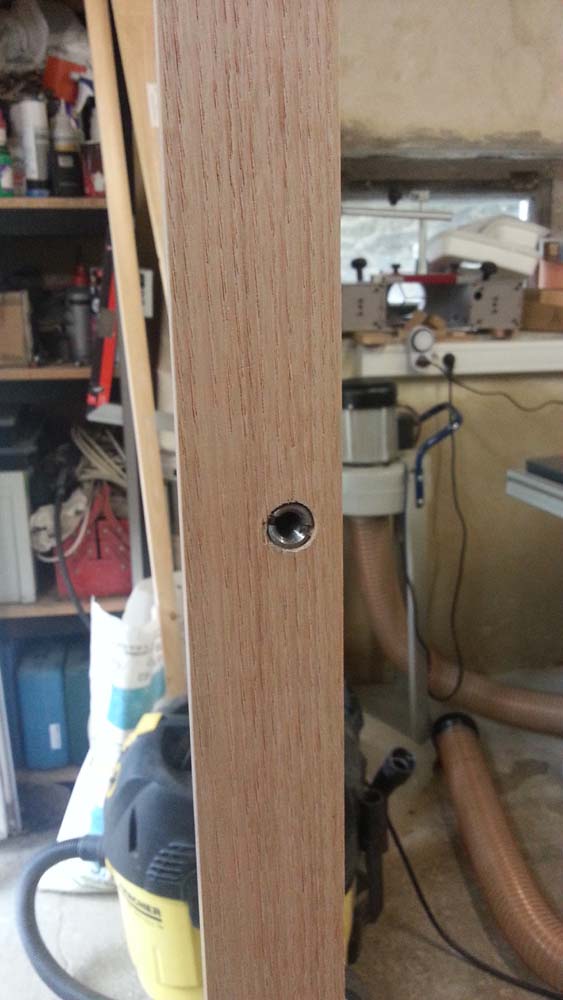

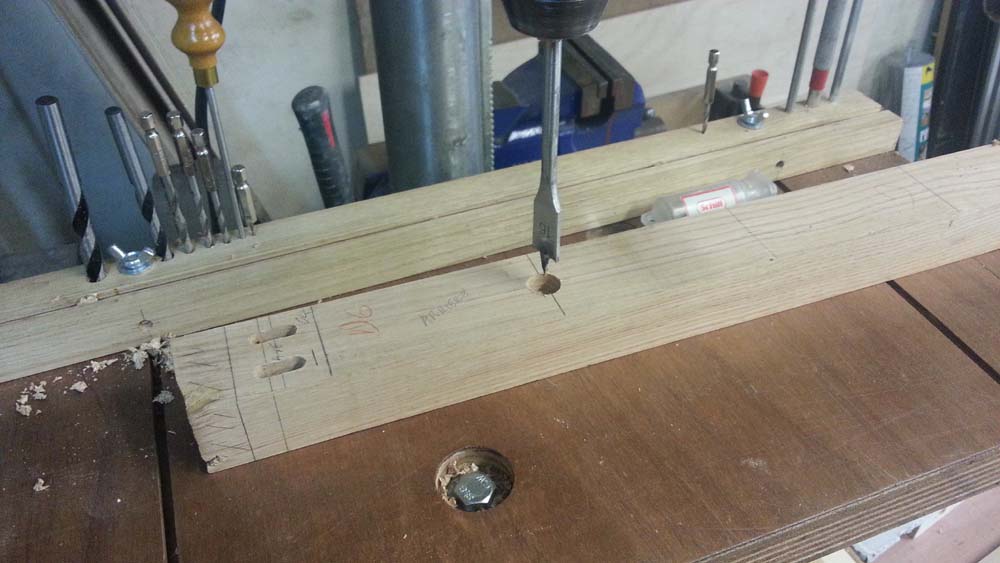

Sinon j'ai pu continuer un peu, Perçage des trous de 16 pour les barreaux métalliques de la partie balcon.

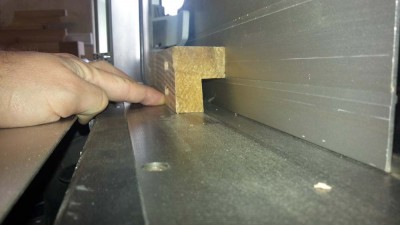

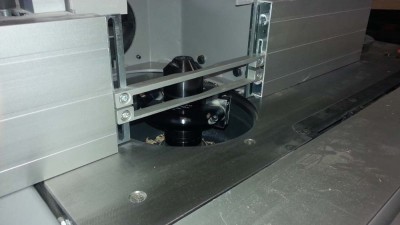

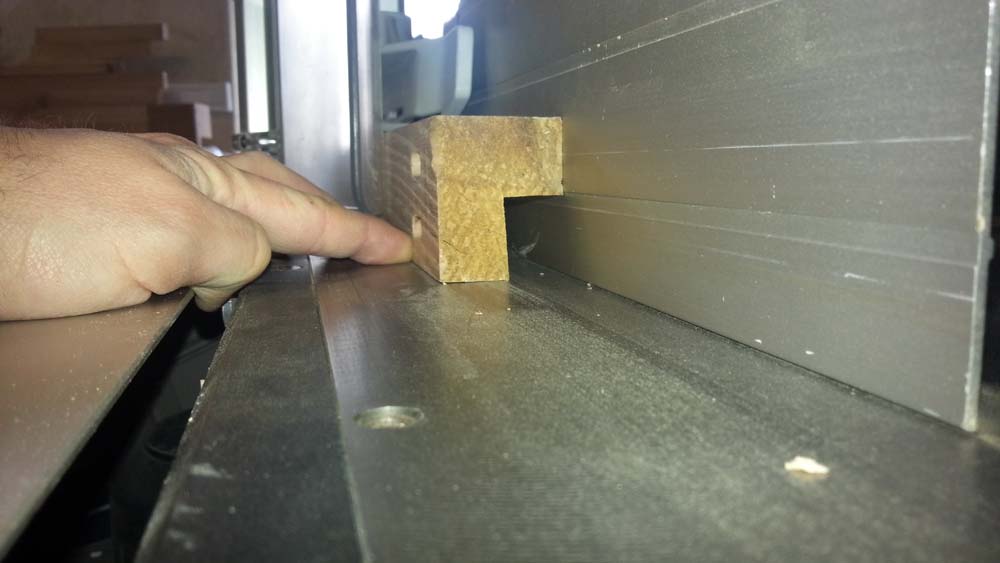

Les deux grands cotés sont évasés de 2.5°, donc je vais réaliser une feuillure sur les lisses basses des deux cotés longs. Utilisation d'un porte outil inclinable sur la toupie.

résultat obtenu, la feuillure permetra de cacher le chant du contre plaqué du fond

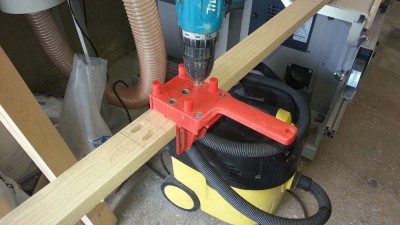

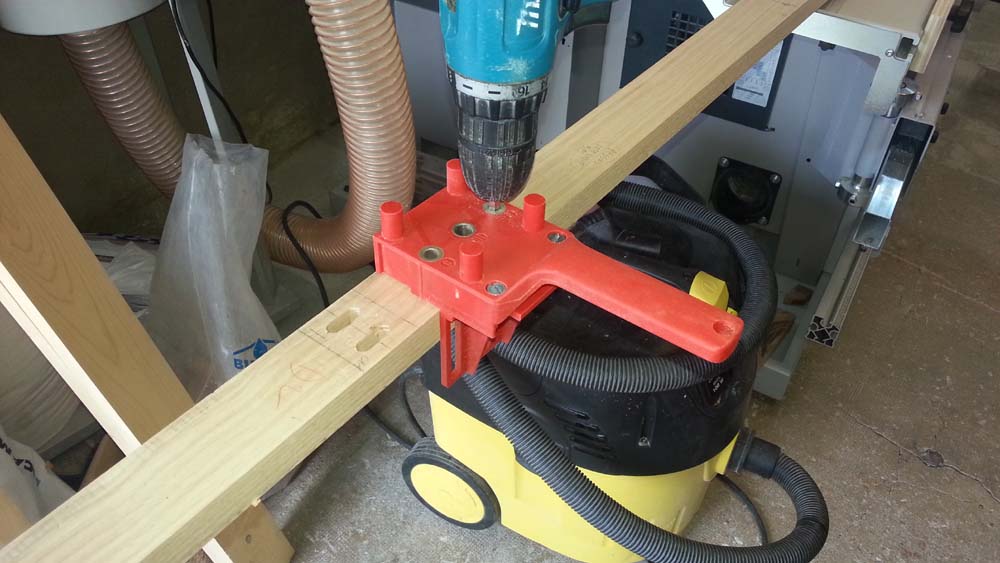

Perçage des lisses basses qui seront vissées au plancher. Je rappelle que la roulotte doit être démontable.

[Stanley]

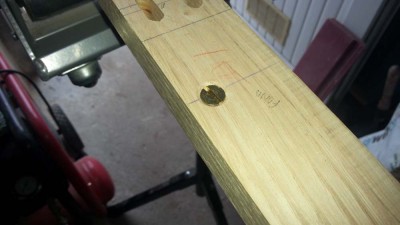

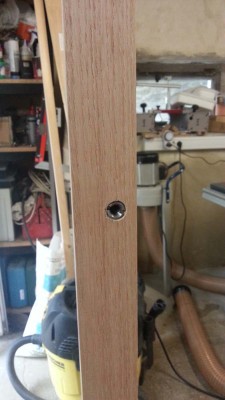

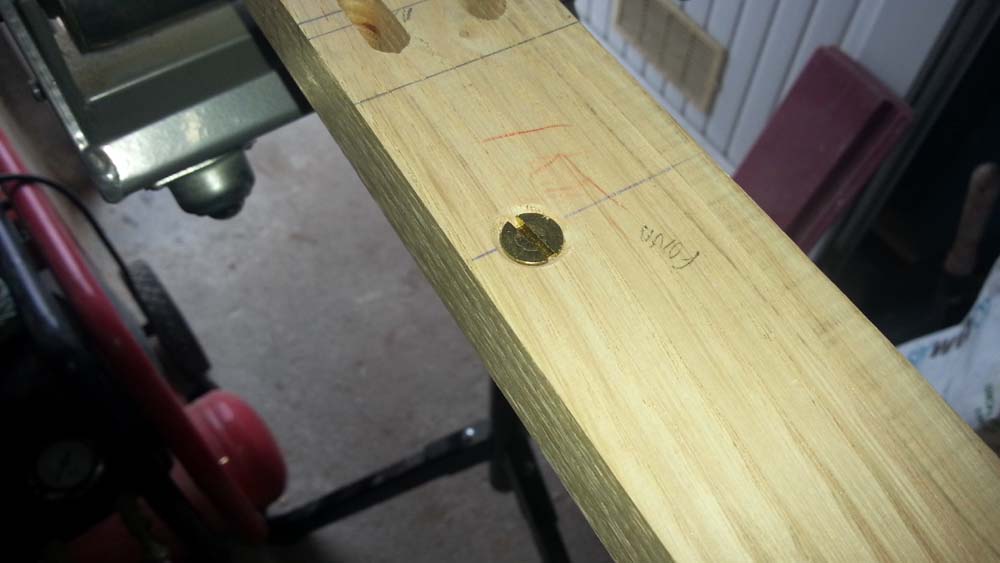

les vis de fixation seront noyées

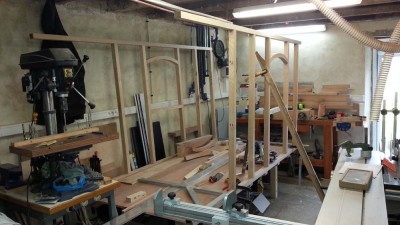

Voici les deux cotés évasés

[Stanley]

Bon c'est reparti,

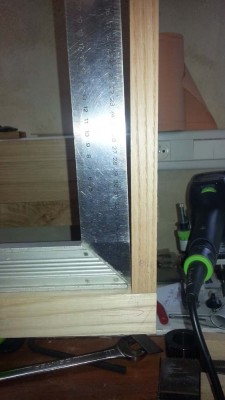

J'attaque le panneau du fond. On retrouve l'angle de 2.5°

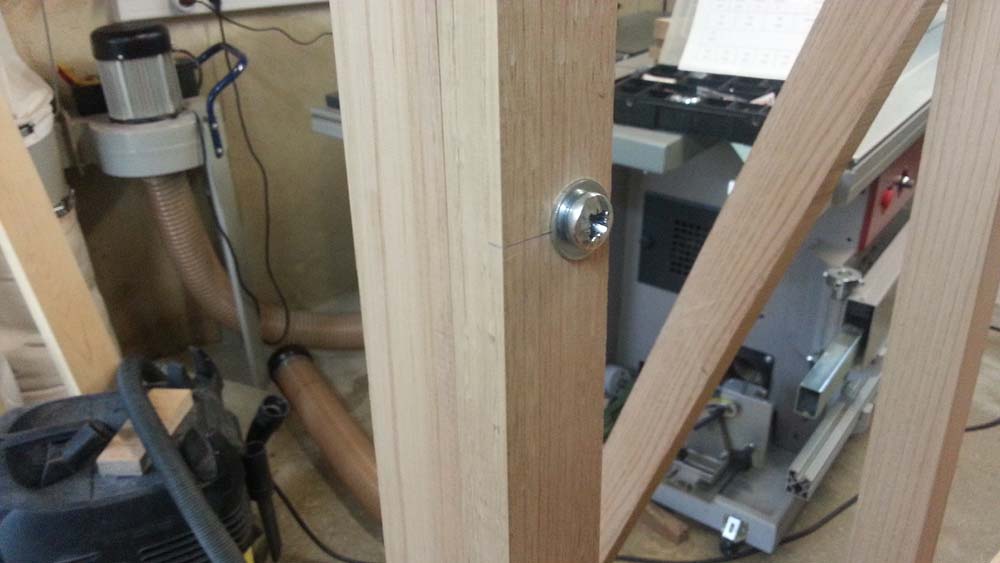

Les cotés seront vissés entre eux à l'aide de vis metrique, avec des inserts

Voici le résultat des deux cotés assemblés

à suivre...

[Stanley]

Bon la roulotte est terminée,

les 200 heures y sont passées.. et le budget est mangé à ce jour.

terminée!! enfin presque, elle est sortie de l'atelier, ce qui est déjà beaucoup.
Je n'est pas réussi à vous faire partager le projet de bout en bout, je ne suis vraiment pas bon à ce sujet.
je vais d'ou de même partager les photos que j'ai pris ici et la lors de la construction...

[Enook]

Bonjour,

as tu des photos de la roulotte finie?

[Stanley]

La photo finie viendra, je vais reprendre et y allez dans l'ordre, vous allez souffrir.

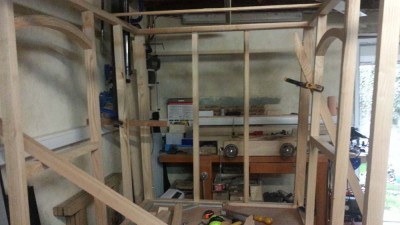

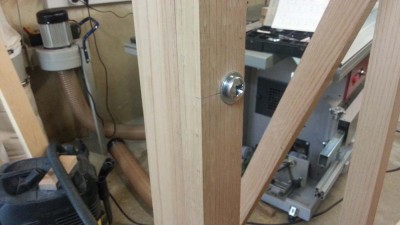

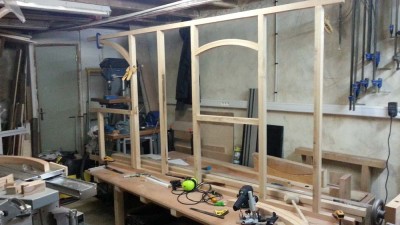

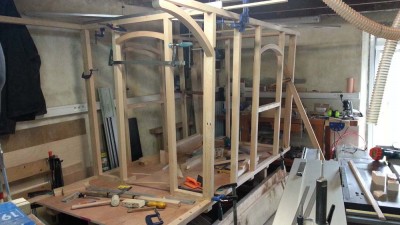

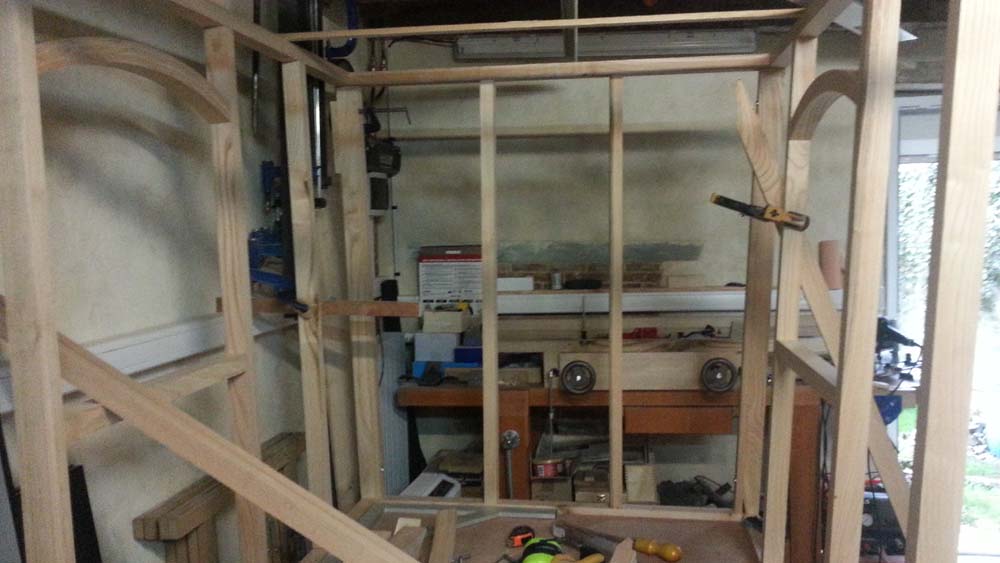

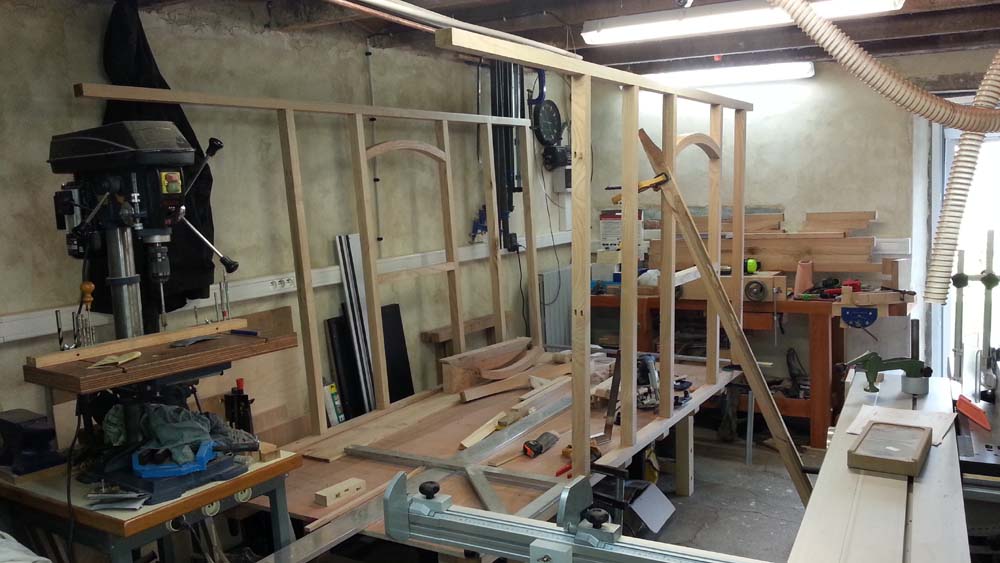

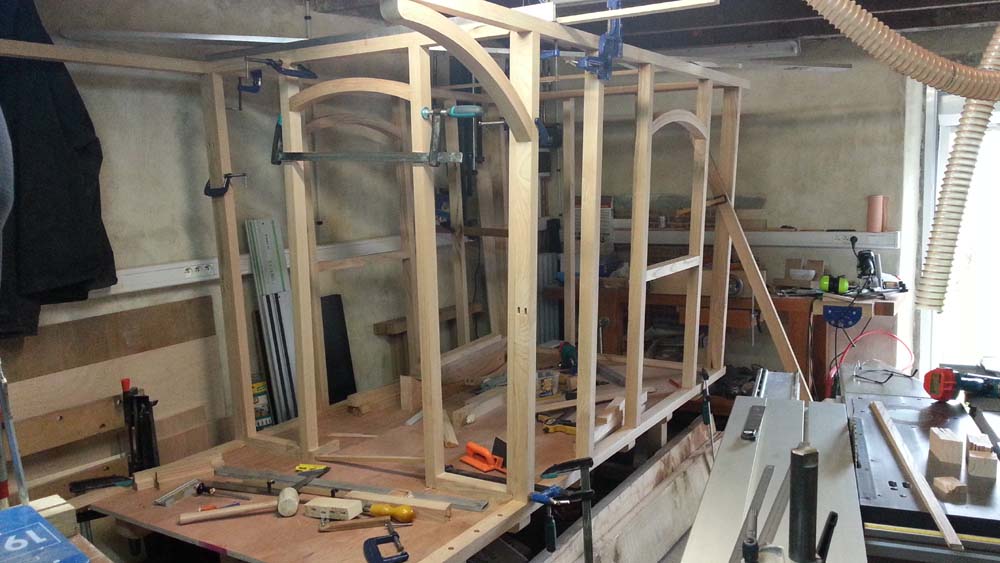

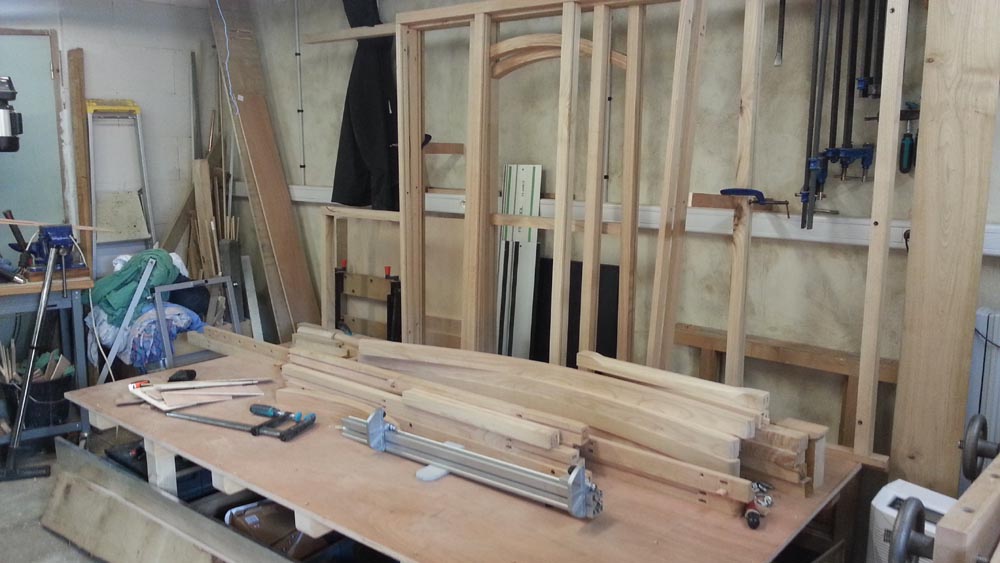

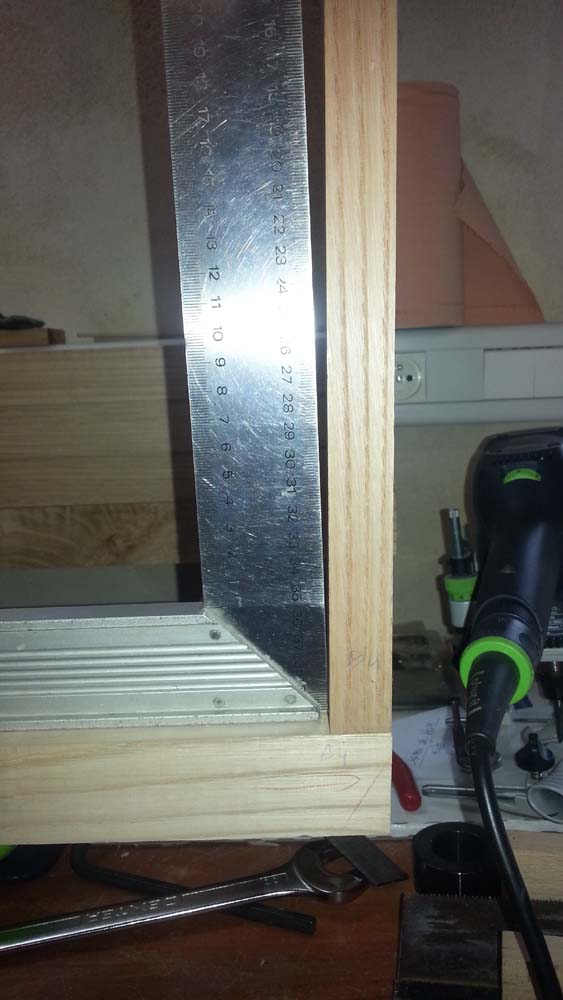

Quelques hotos de l'assemblage de la structure

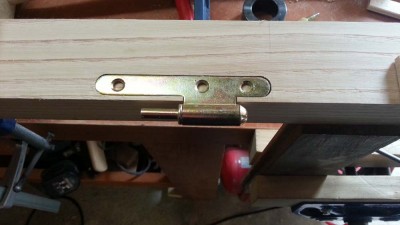

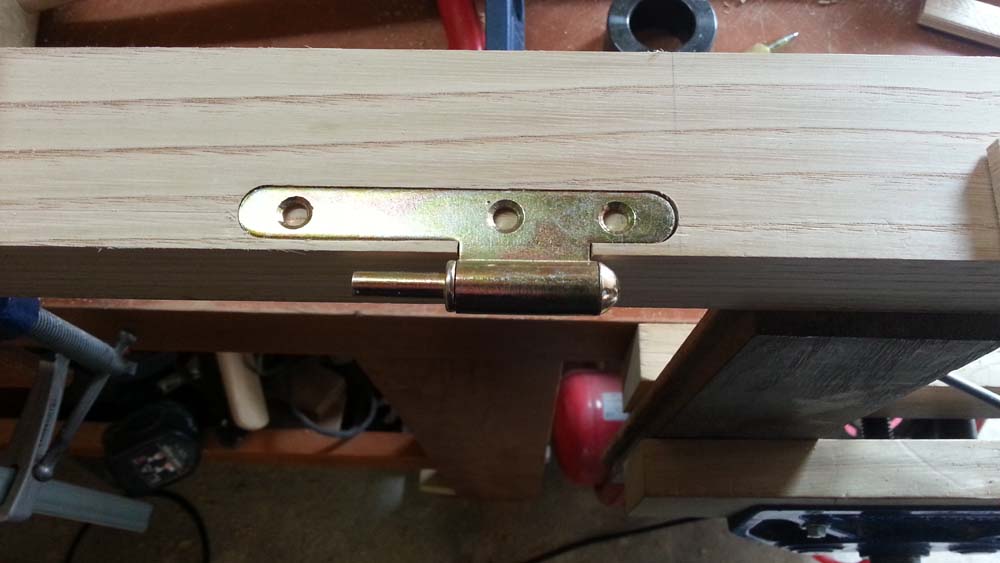

paumelles pour les portes

[Stanley]

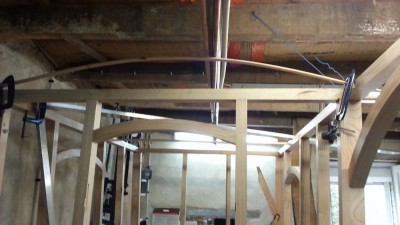

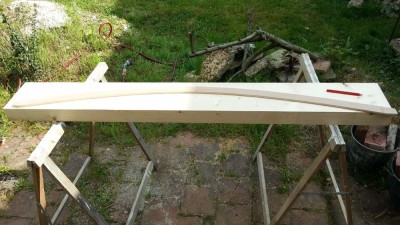

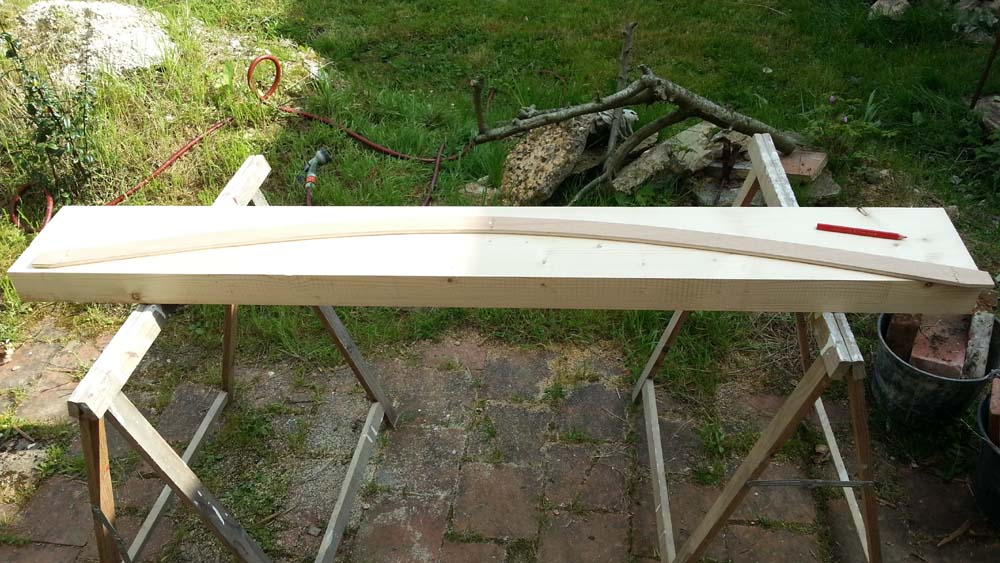

Recherche du rayon idéal pour le toit

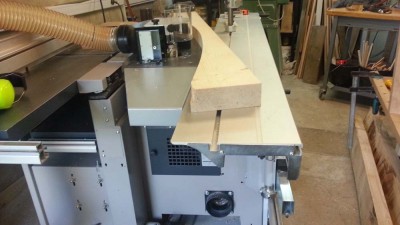

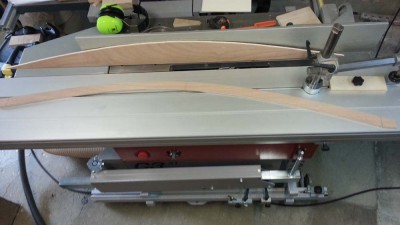

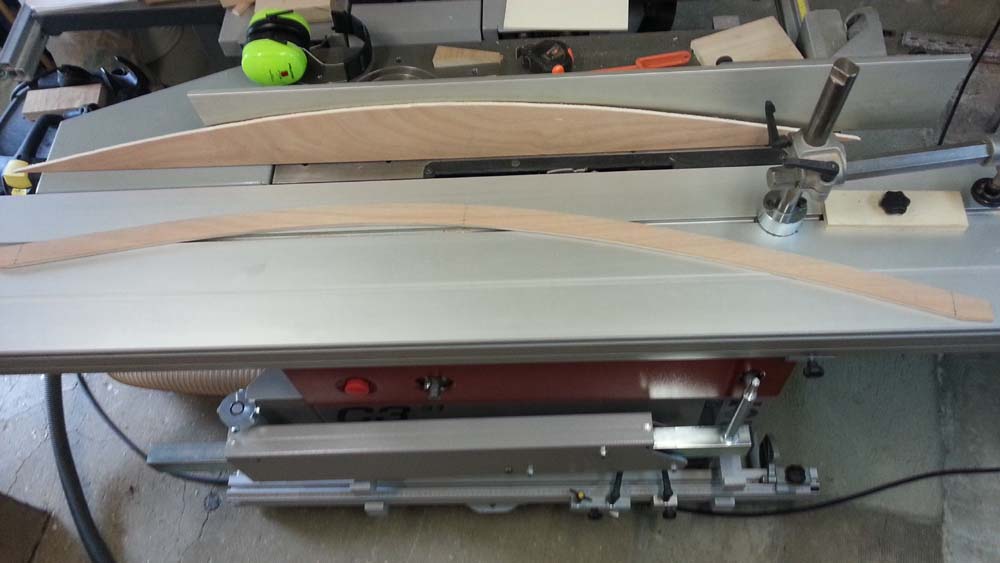

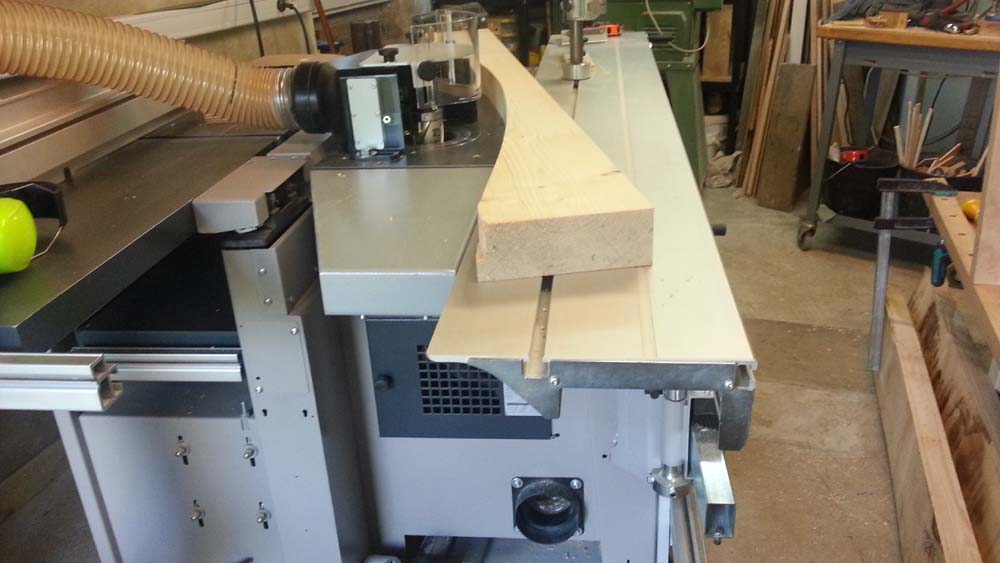

Du coup petit gabarit pour la toupie

petit gabarit sur le presseur, les arches du toit seront faites en lamellés collés et le bout de sapin servira à presser le tout

[satare]

Super boulot !
Il y en a qui vont passer de longs après midi bien au chaud dans leur roulotte, je crois ! ;D
--> Allez, on veut la voir finie

[Stanley]

Calibrage du gabarit à la toupie

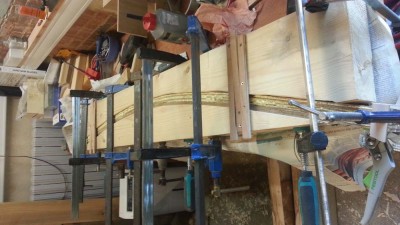

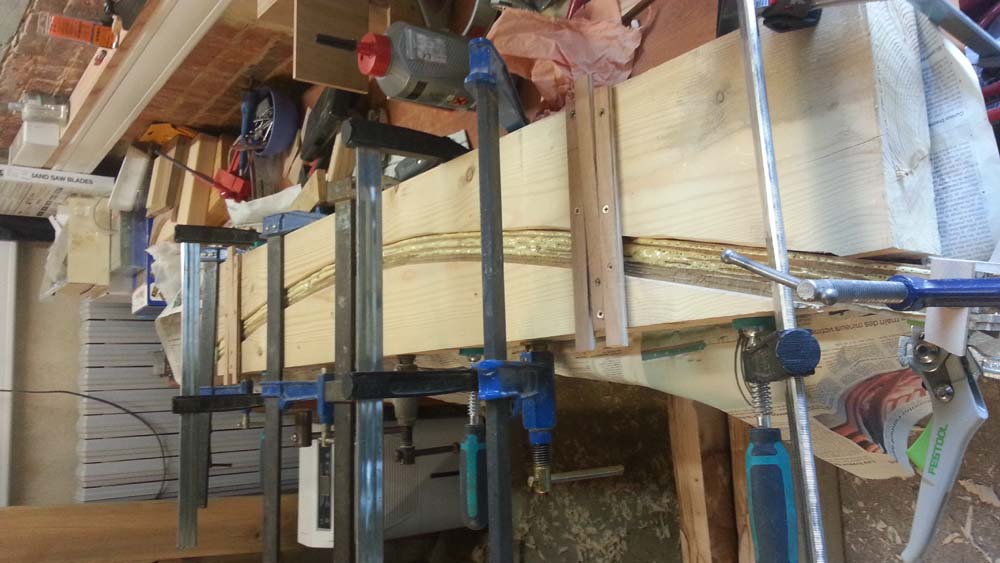

Le gabarit en action, permet le collage du lamellé collé qui formera les arches du toit

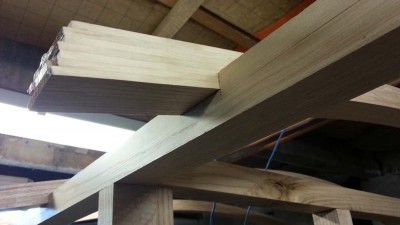

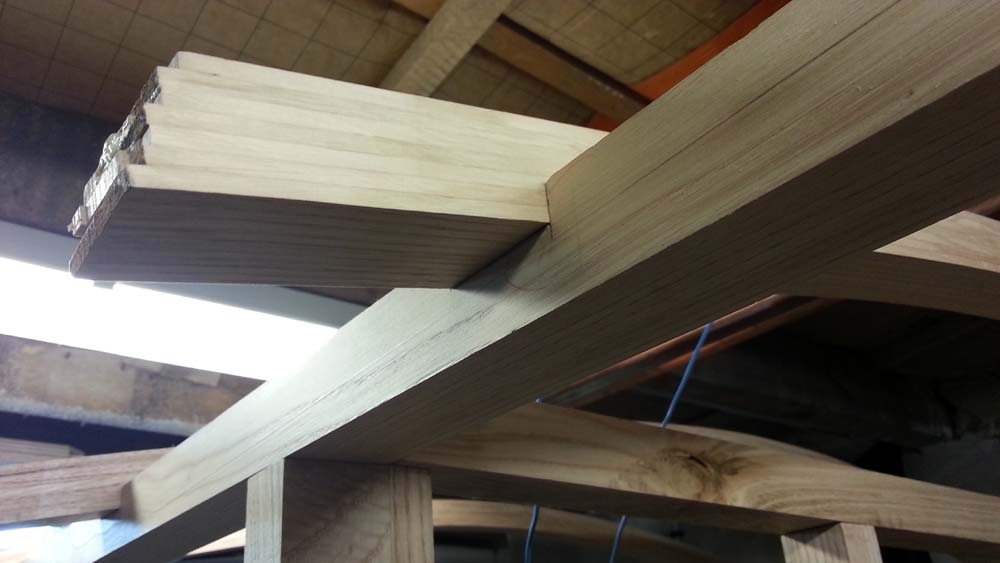

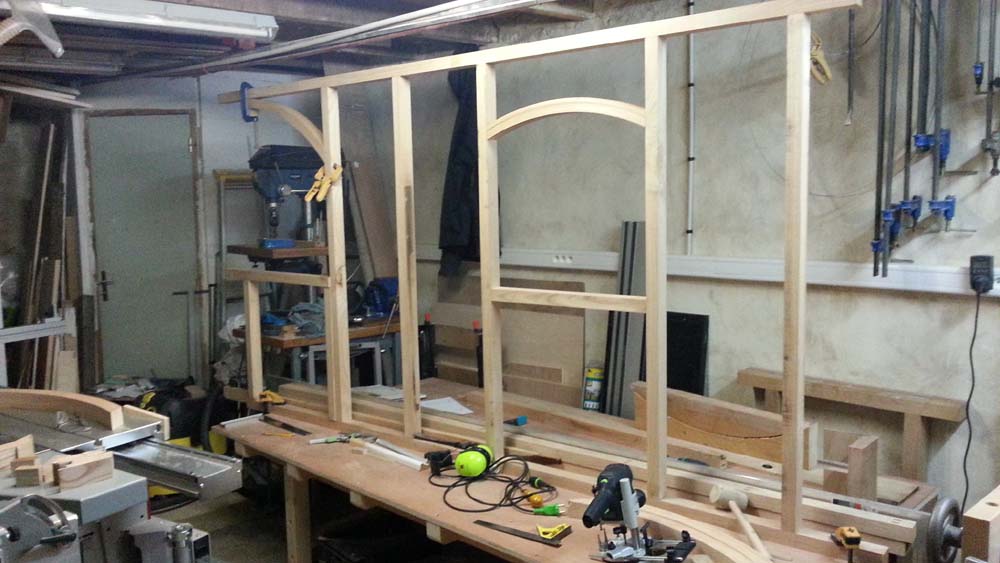

Les traverses hautes sont ensuite entaillée (à la main) pour accueillir les arches.

[Stanley]

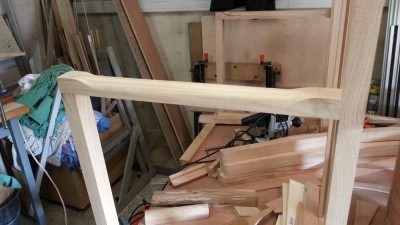

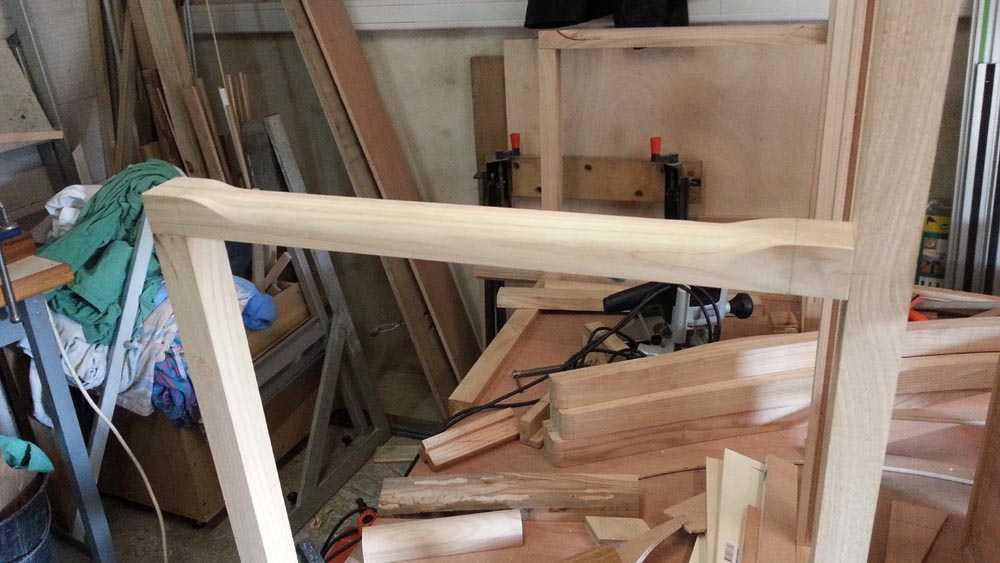

"Moulurage" de la main courante du petit palier, les barreaux seront en métal.

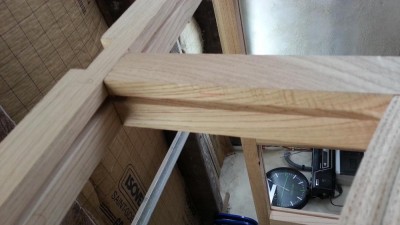

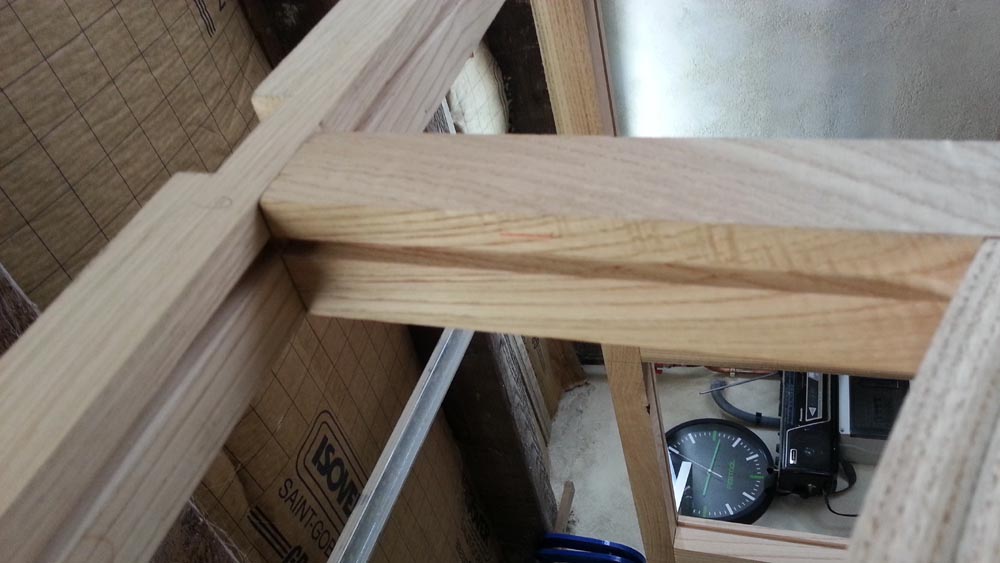

Rainurage des montants et traverses pour accueillir les panneaux de CP ep 8

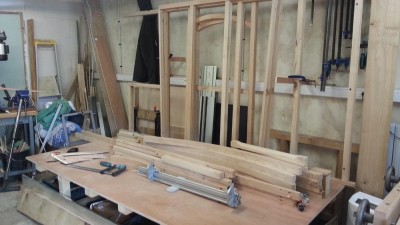

Démontage de la bestiole pour faire de la place dans l'atelier,
la combi à besoin de place pour respirer

[Stanley]

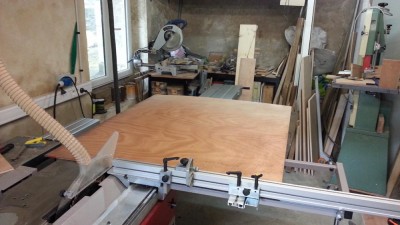

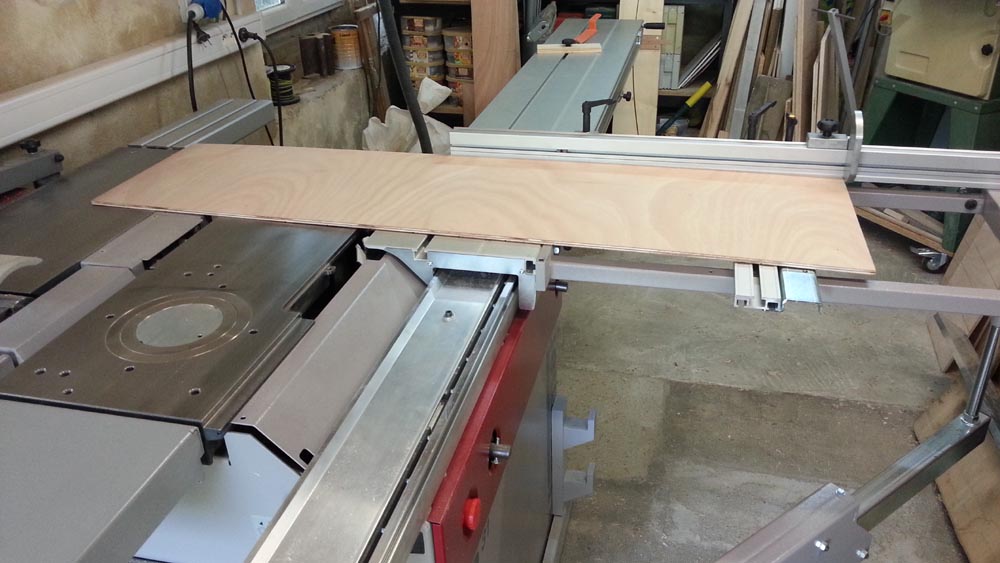

Découpe des panneaux CP rien de bien passionnant, tous ces panneaux s’intégreront dans les rainures

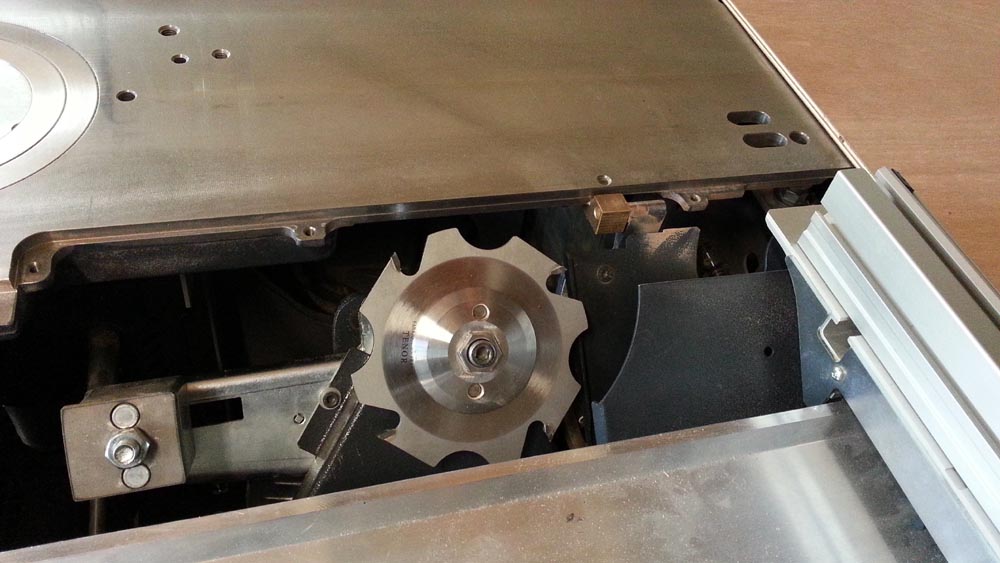

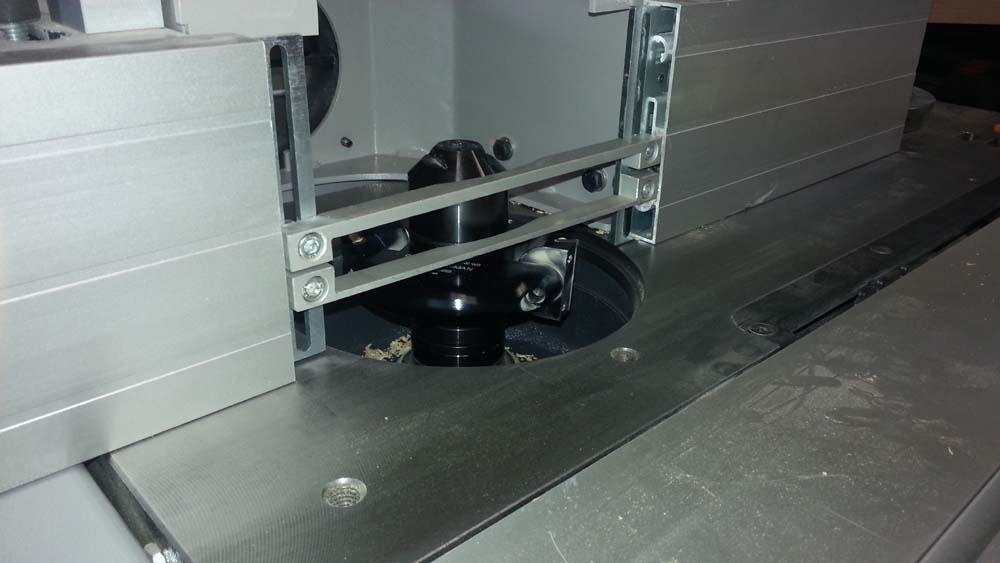

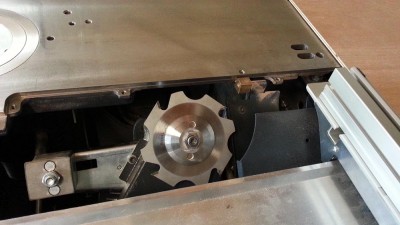

Montage d'une lame TENOR inclinées à 45°, elle fait minuscule pour un emplacement de 315mm.
L'utilisation de ce type de lame permet d'avoir une denture plate, et inclinée à 45°, je vais obtenir un joli V dans mes panneaux...

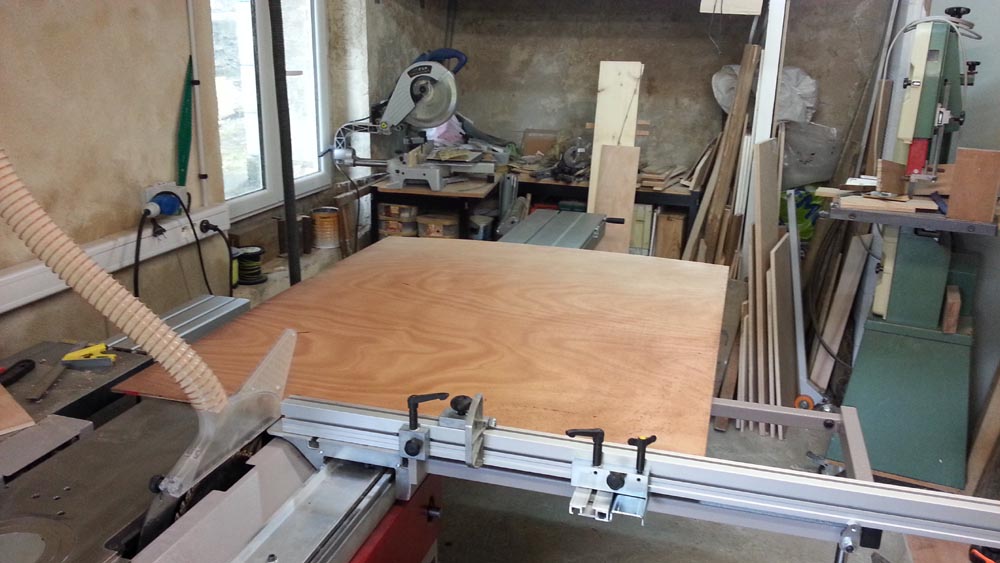

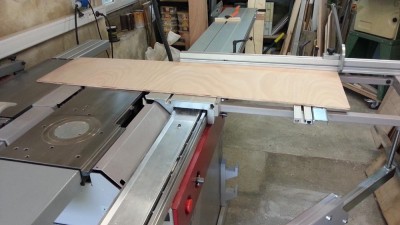

Usinage des panneaux Recto Verso (15 panneaux, cela prend un temps certains, merci aux 3 butées sur la règle du guide)

[psy4x]

Vivement la suite !

[Stanley]

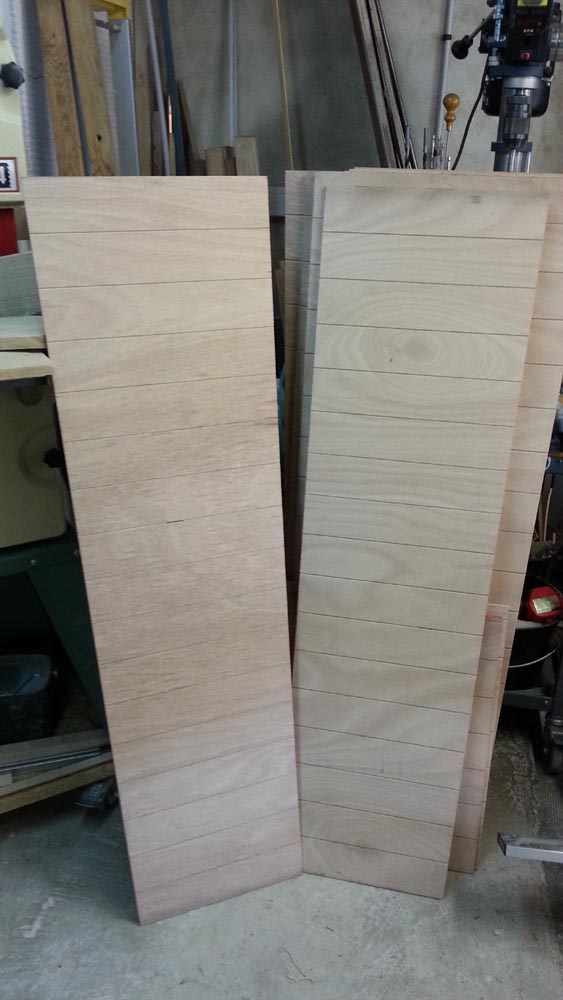

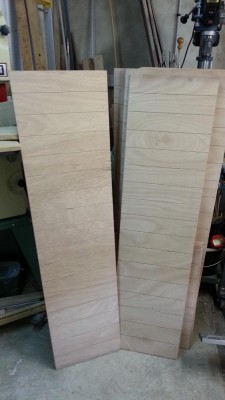

Une fois rainuré, mes panneaux de CP donnent l'impression de lambris

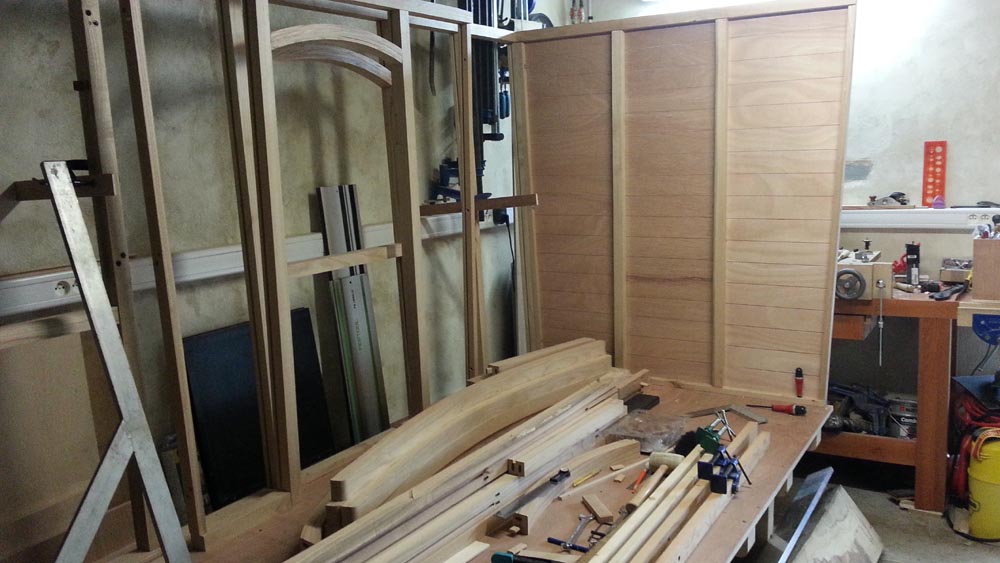

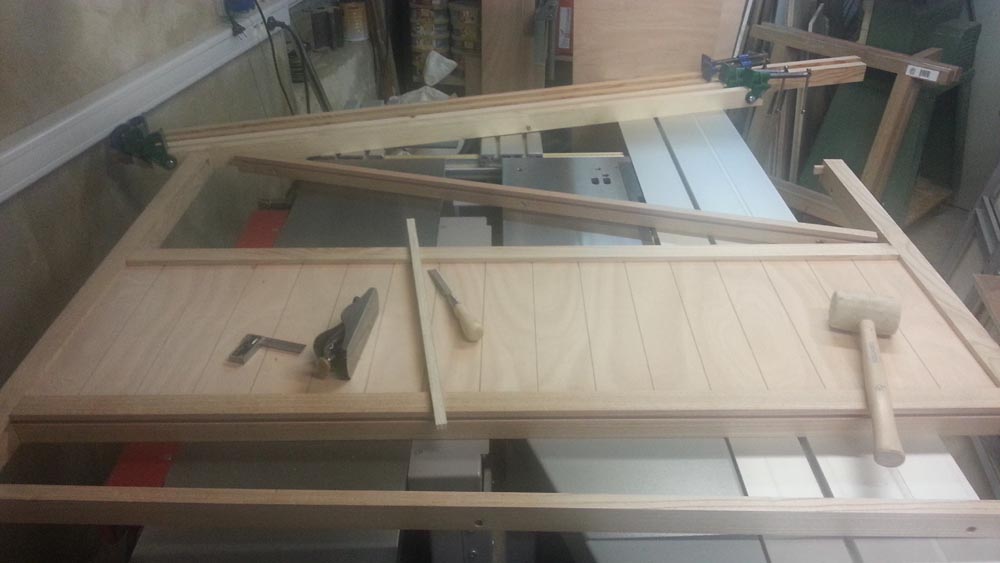

Montage des panneaux dans la structure

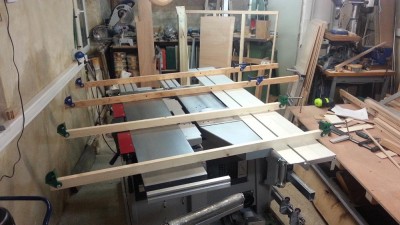

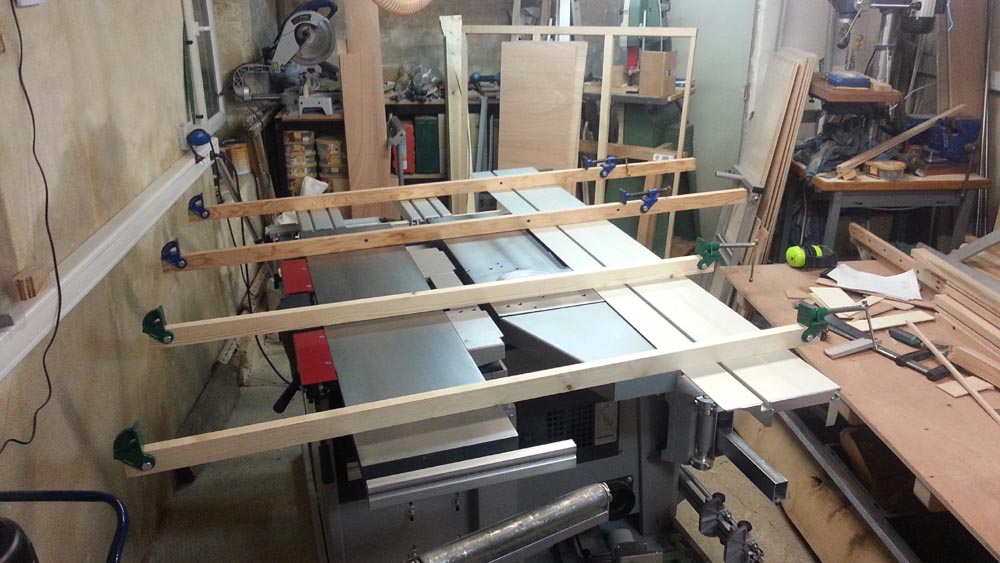

Préparation de le tables de collage

[Stanley]

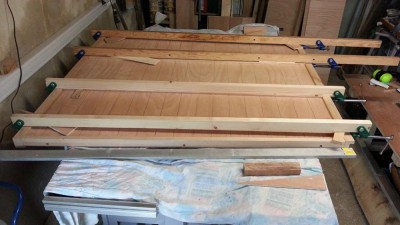

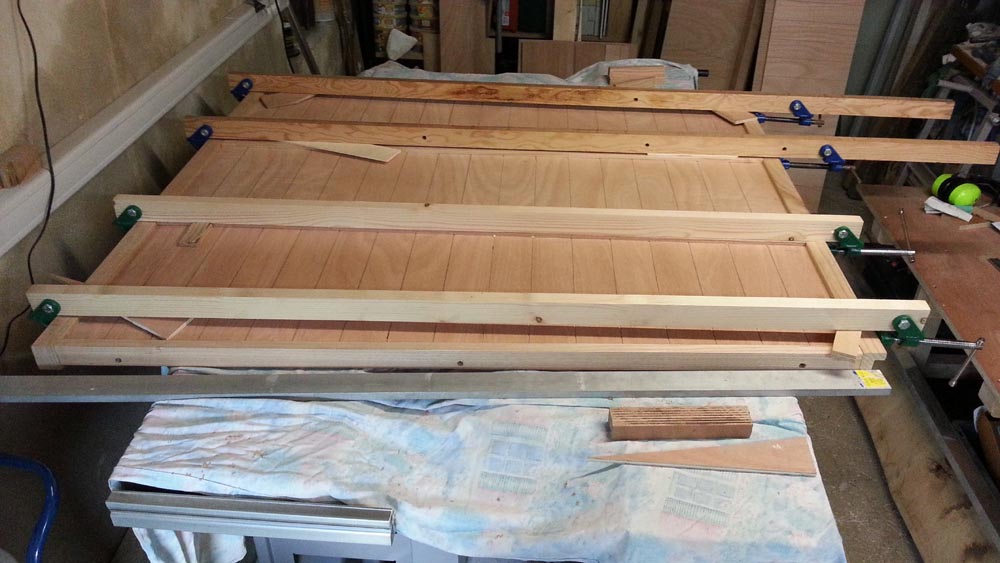

Collage en cours....

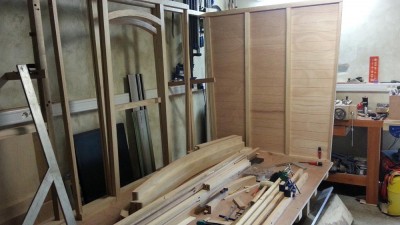

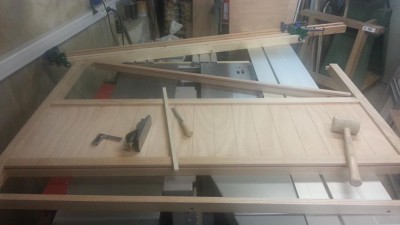

Remontage des panneaux de la roulotte

[Stanley]

Allez on continue, collage de la balustrade de la partie terrasse, barreau métal

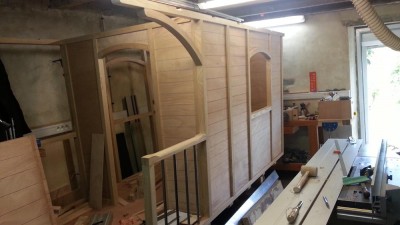

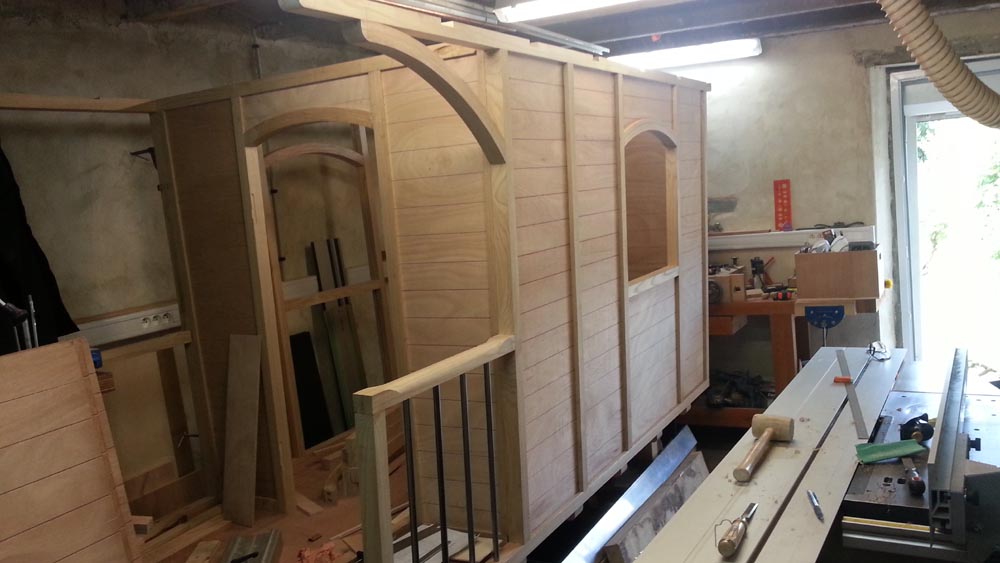

Les cotés prennent place

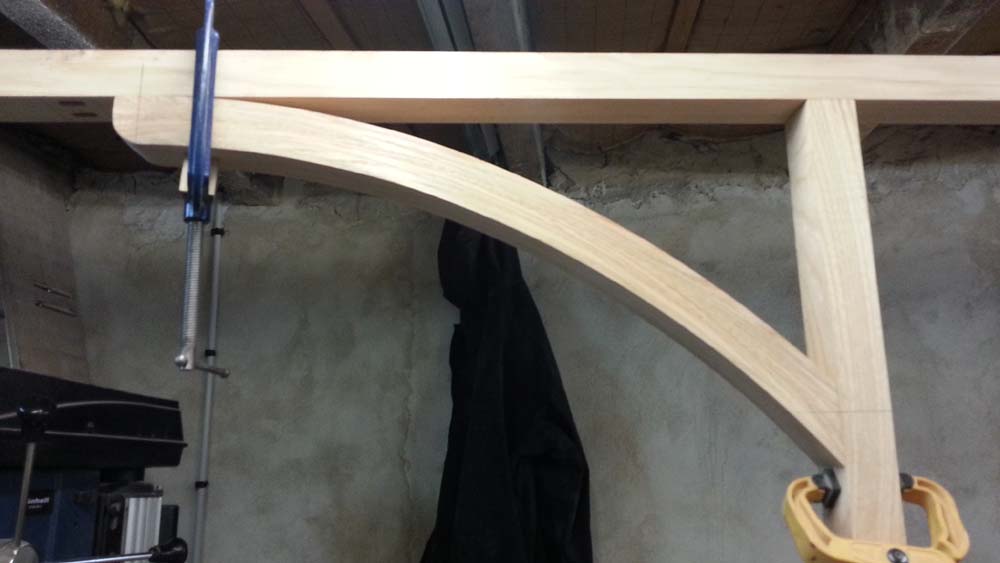

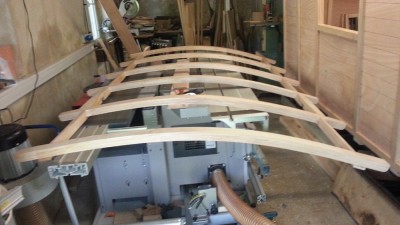

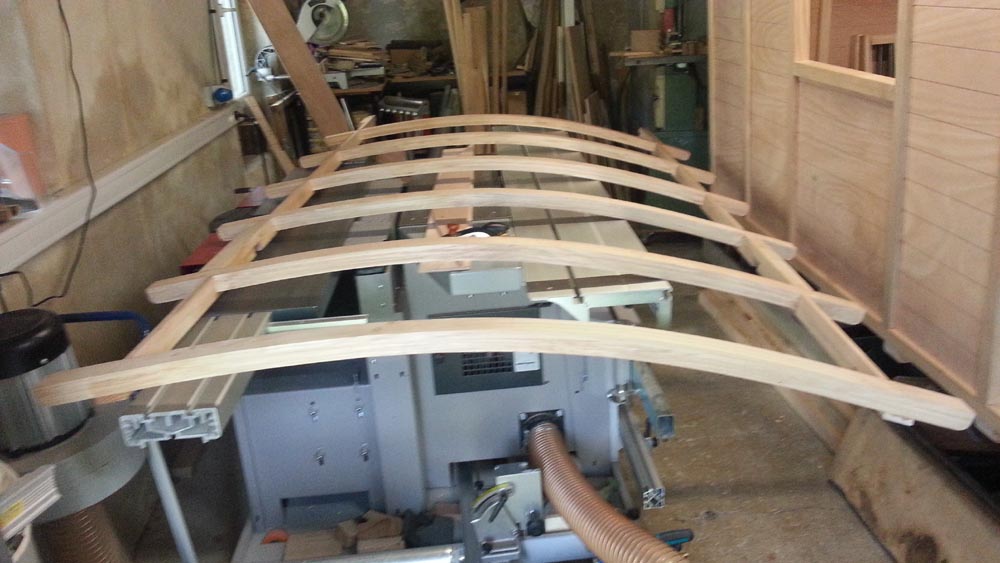

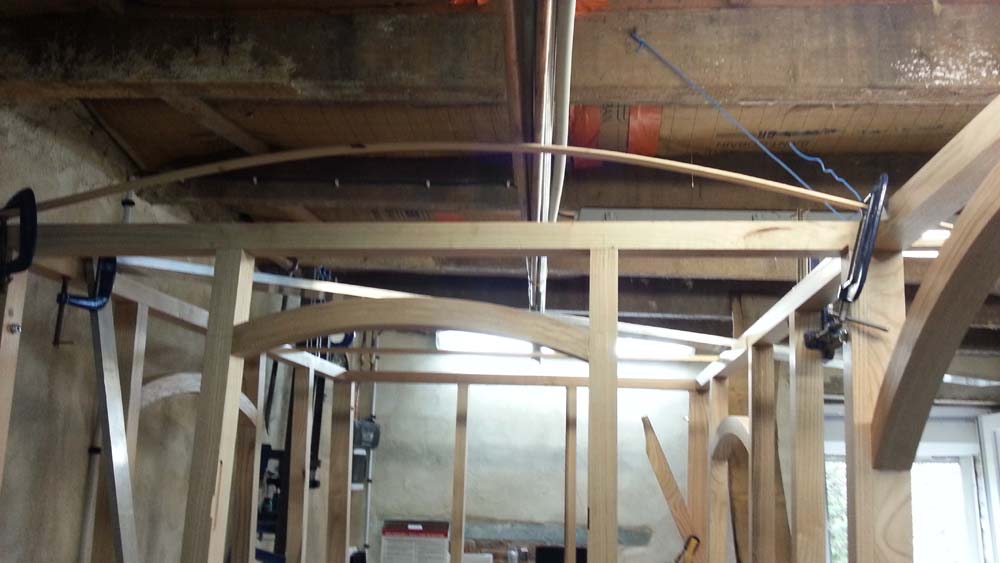

Armature du toit en lamellé collé relié par deux lisses

[Stanley]

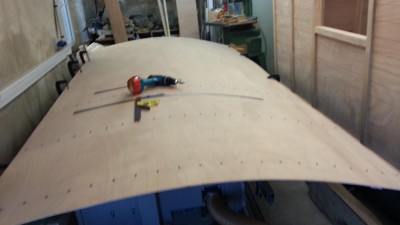

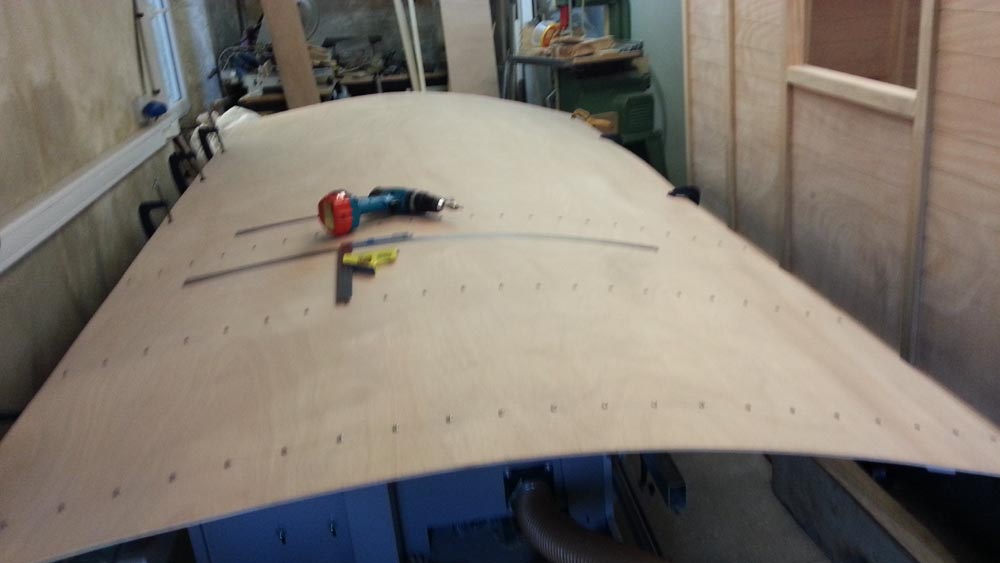

Vissage d'une feuille de CP ep 5 sur la structure du toit

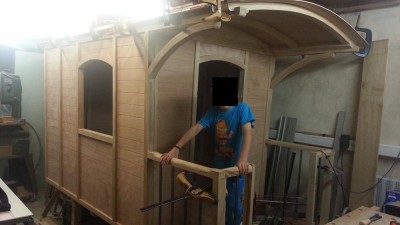

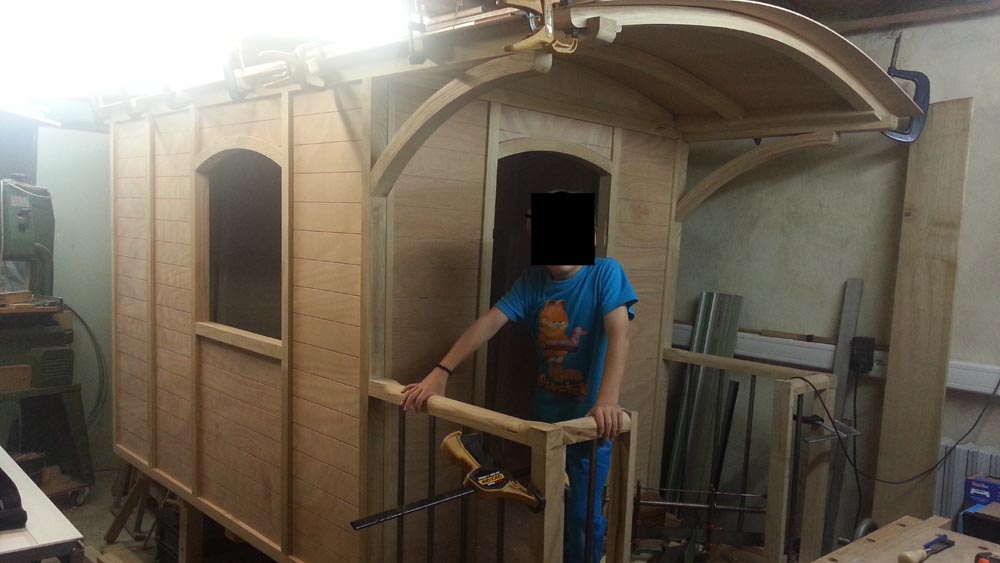

Essai par les enfants, ça va ils n'ont pas trop grandi pendant la fabrication de la roulotte

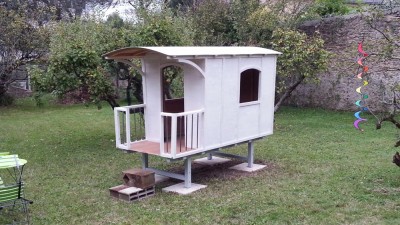

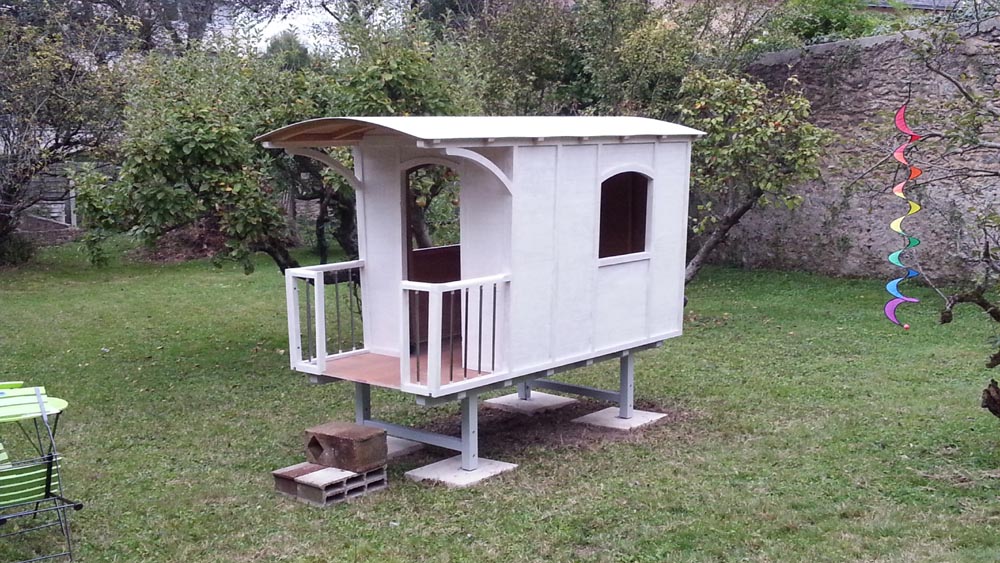

Allez transhumance de l'atelier vers le jardin
