Copier une grande courbe à la défonceuse / Fraisage complémentaire

[Jeff 54]

En tout cas merci à tous pour la participation !
C'est pas encore très clair pour moi, va falloir que je potasse un peu et que je me prépare un set de matériel pour être prêt le jour venu !
C'est quand même un peu compliqué tout ça...

[Mocasse]

Salut, j'ai déjà lu une astuce de ce genre, et il me semble que c'était sur ce forum .

Pour faire simple, il y a un rapport entre le diamètre de ta bague de copiage et celui de la fraise à utiliser . La solution excate se trouve sur HM diffusion mais je ne sais plus ou exactement ....




@+
Seb

[Mocasse]

J'ai retrouvé le lien, j'avais omis qu'l fallait faire un gabarit .... mais ça peut toujours servir ...


Guide à copier


@+
Seb

[ThReM]

Pas besoin d'aller chercher aussi loin, j'ai donné la réponse un peu plus haut

[Mocasse]

Désolé, je n'avais pas vu ....



@+
Seb

[Jeff 54]

Bon, petit retour sur la réalisation.

J'ai fait comme indiqué plus haut :
Tracé la forme de la courbe sur ma planche de MDF 22mm.
Défonçage sur 5mm à la volée (1ere fois à la volée, c'est pas facile facile... mais toujours mieux que ce que j'arrive à sortir à la scie sauteuse).
Découpe à la scie sauteuse vite fait.
Reprise avec fraise à copier.
Un petit coup de ponça pour ajuster un peu mieux, et c'est pas mal.

Le 2e coté a été fait avec une fraise à affleurer, directement en appui sur la table, et c'est quand même bien plus cool de travailler comme ça !

La rallonge est solidarisée à la table par des fermeture de caisse.

Bon le résultat est pas nickel que ce que j'aurai voulu (j'essaye de profiter de petits projets comme ça pour prendre en main de nouvelles techniques... Tant pis pour cette fois).
Mais ça reste une rallonge de table. Ca fera le taf !

Merci à tous !

[Bifidusse]

et la photo, mmmmh ?
Parce qu'on veut la photo maintenant, obligé

[Reydh]

bon j'arrive un peu tard, mais si l'arrondi de la table est régulier, y'avais une solution simple,rapide,pas chère.... (je vais me faire lyncher à promettre plus de choses qu'un candidat à la présidentielle !)

Donc réalisation en moins de 10 minutes! Tu traces et fais une découpe en gros à la scie sauteuse et après..... tu prends un morceau de panneau de 3 ou 5mm d'épais, longueur mini 1/2 Pi D, donc 1.57m si ta table fait 1m de diamètre. Tu courbes le panneau sur le chant de la table en le laissant dépasser de 15/20 mm et tu le tiens en entourant le panneau+ la table avec une sangle à cliquet.

Et Ho miracle le morceau de panneau à pile poil la forme qu'il faut pour ta rallonge! tu place ton MDF au dessus et un ptit coup de fraise à copier! Et comme par magie, ta rallonge ira parfaitement s’emboîter avec ta table!

Le faisable, c'est déjà fait, l'impossible? C'est en cours, pour les miracles, merci de demander 48 h en avance!

[Jeff 54]

et la photo, mmmmh ?
Parce qu'on veut la photo maintenant, obligé

Bon, désolé mais il va falloir attendre pour la photo... c'est un peu la loose de la technologie en ce moment... changement de FAI, du coup plus de net, disque dur cramé donc pas moyen de compresser la photo... la loose quoi...
J'essaye demain depuis le taf!

[Gérard]

Reydh, ton astuce paraît géniale. Mais si je l'ai bien comprise, il est néanmoins nécessaire de placer le panneau MDF correctement sur la lame bordant le chant de la table et surtout de bien l'immobiliser (support trétaux (?) , calage dans un plan parallèle à la table et bien dans l'axe de la table) pour pouvoir fraiser avec une fraise à affleurer (et non à copier, toujours si je comprends bien ton astuce...)

[Jeff 54]

Ca a bien l'air d'être ça.
Par contre ça doit être un sacré bordel à installer pour que tout ne vole pas quand tu commence a usiner.

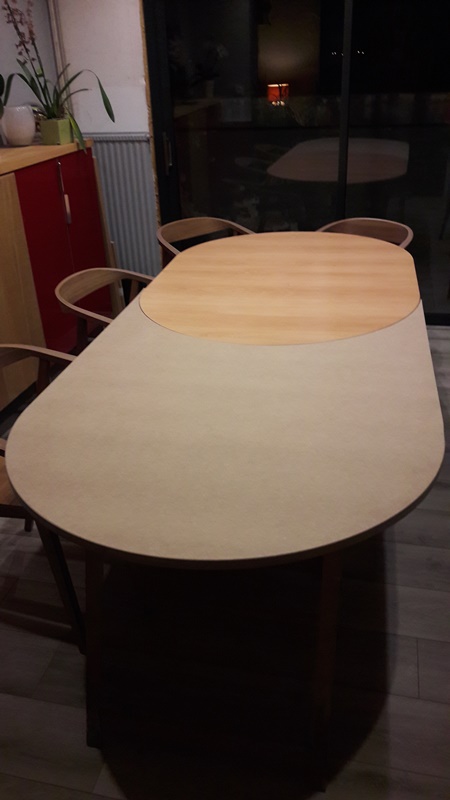

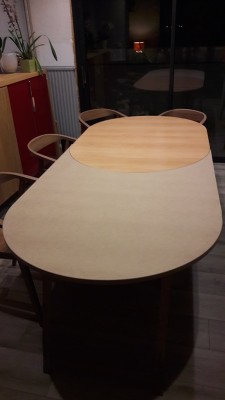

Bon, comme convenu, voici les photos !

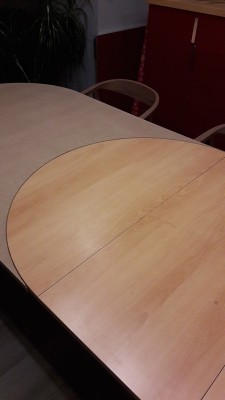

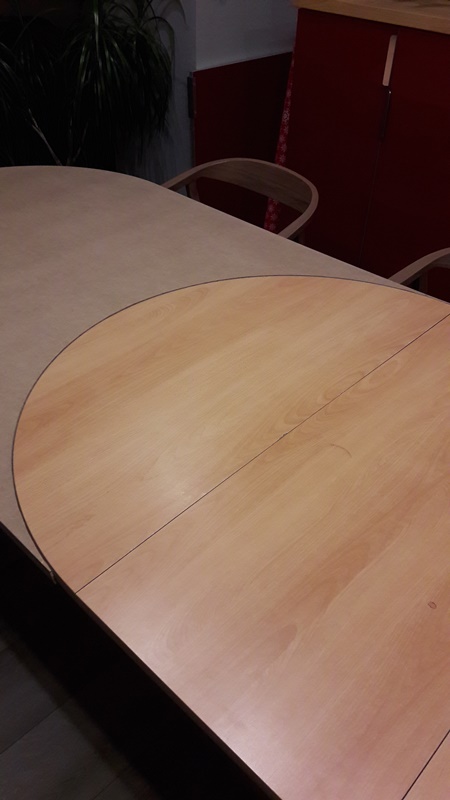

Bon, je vous fait pas de photo de plus près, sinon on commence à voir que c'est pas hyper jointif !

[Philou13]

Bonjour à tous
Je pense que pour avoir un joint parfait il aurait fallu utiliser la méthode du fraisage complémentaire, un gabarit mère en suite deux gabarits, un sœur et un frère, mais pour une seule coupe c'était sans doute beaucoup de travail. Bout travail tout de même et comme diraient nos amis canadiens "ça fait le job"

[mcop2]

Bonjour,
Je vais peut être dire une connerie mais, ça n'aurait pas été plus simple de démonter le demi cercle de la table pour le remplacer par une rallonge droite ?

[Jeff 54]

Bonjour,
Je vais peut être dire une connerie mais, ça n'aurait pas été plus simple de démonter le demi cercle de la table pour le remplacer par une rallonge droite ?

Ah ouais...
C'est pas con ça...
Mais c'est trop tard du coup!
Mais dans l'absolu, je pense que la table aurait pas trop apprécié des démontage remontage...
C'est pas du massif, loin de là !

[reve]

Bonjour Jeff et tous,

Super travail ! Mais dit moi avez vous des nappes assez longues... ?
Bon appétit pour dimanche.

[quesuisje]

Bonjour,

Même si après la bataille, je voudrais vous exposer une solution qui me paraît jouable...

1- faire une découpe avec une fraise à affleurer /copier en suivant la table.
2- avec la même fraise, faire une découpe en suivant le gabarit créé
3- toujours avec la même fraise, découper la planche finale avec le second gabarit créé...

Ce n'est pas le plus économe mais avec un d'agglo pas cher ou dans le cas d'un S à suivre, ça doit le faire...

Ou bien je me plante complet et je veux bien qu'on m'explique ou...

Quesuisje

[quesuisje]

Après réflexion, je m'auto -répond...

Ça ne marchera pas, je vais juste créer plusieurs courbes identiques...

Ça doit être jouable en variant la taille des fraises mais je suis trop fatigué pour calculer ça...

Quesuisje

[Jeff 54]

Bonjour Jeff et tous,

Super travail ! Mais dit moi avez vous des nappes assez longues... ?
Bon appétit pour dimanche.

Il nous reste de la nappe en papier du lendemain du mariage, cet été !
On reste dans les dérivés du bois, mais cette fois je devrai m'ene sortir seul pour la découpe !

[Jeff 54]

Après réflexion, je m'auto -répond...

Ça ne marchera pas, je vais juste créer plusieurs courbes identiques...

Ça doit être jouable en variant la taille des fraises mais je suis trop fatigué pour calculer ça...

Quesuisje

Du coup si tu veux t'épargner un peu, la solution à été donnée plus haut, soit avec des bagues de copiage, soit avec des fraises de copiage (en faisant varier le diamètre des roulements).

[Bifidusse]

Ca a bien l'air d'être ça.
Par contre ça doit être un sacré bordel à installer pour que tout ne vole pas quand tu commence a usiner.

Bon, comme convenu, voici les photos !



Bon, je vous fait pas de photo de plus près, sinon on commence à voir que c'est pas hyper jointif !

Ben ça donne vraiment bien !
Surtout que comme c'est en MDF j'imagine que tu mettras systématiquement une nappe, donc le faible écart ne sera jamais un souci.
