Une paire de commodes en érable et frêne

[cray666]

Hop là ! Bonsoir,

Alors, depuis le début de la semaine, opération forêt de serre-joints, pour obtenir les sections finales des pieds (colle lente, j'ai plus de rapide, donc un pied par jour ) :

une fois collé :

[cray666]

Et donc après rabotage ça prend moins de place une fois rangé :

J'ai quand même sorti 300 litres de copeaux dans la journée. Demain j'attaque l'usinage des pièces, je vais essayer de prendre des photos tous le long des opérations.

[loic50]

j'ai hâte de voir la suite, impressionnant

[Michel34]

.... ou inconscient ....

1 CON , tu crois

[cray666]

.... ou inconscient ....

1 CON , tu crois

Je ne me permettrais pas.

[cray666]

Salut tous le monde,

Aujourd'hui au programme, j'avais prévu de finir de mettre les pieds à leur dimension définitive, et fabriquer au moins les côtés droits et gauches, mais ..... j'ai merdé. Je vous explique.

J'avais donc mis au côtes finales les joues, les traverses hautes, basses et intermédiaire latérales :

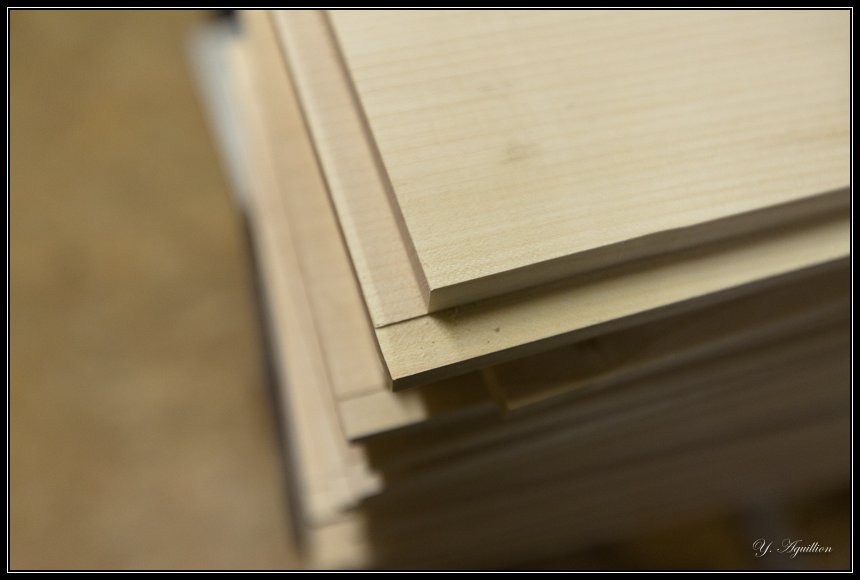

j'avais même feuilluré les joues ...

Et raboté à la côte finale les pieds (80 x 80 mm), là on voit les côtés qui seront non visibles, donc pas très jolis :

[cray666]

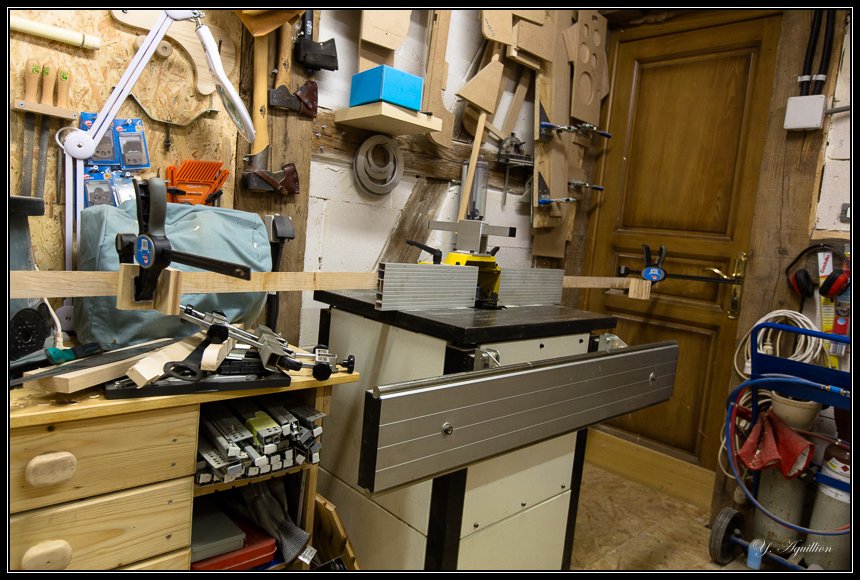

La toupie en mode feuillure, j'utilise un outil à tenonner pour faire les feuillures :

j'ai des éclats, ce n'est absolument pas grave puisque comme le veut la règle j'ai commencé par le travers fil, pour finir dans le sens du fil :

résultat propre :

[cray666]

Ensuite j'ai tenonné les traverses latérales (intermédiaires, hautes et basses), c'est là que j'ai fait une bourde, j'aurais du obtenir les pièces de gauche, et je suis bêtement parti sur des tenons de 8 mm, alors que sur mon plan j'avais prévu des tenon bâtards :

Résultat des courses, une vingtaines de pièces à refaire, depuis les plateaux bruts ... j'ai perdu quasiment une heure et demi, et surtout, j'ai gaspillé du bois, et ça, ça me plait pas.

[cray666]

Du coup, je n'ai usiné ni rainure, ni mortaise, le résultat du weekend est un peu décevant, mais ça ira mieux la prochaine fois, heureusement que je ne suis pas à mon compte :

les pieds (côté face) :

et les pièces usinées :

[pat46]

Beau boulot cray666 tu travailles vraiment avec rigueur, précision et rapidité (quand même). Impressionné également par ton stock de planches (et la place que tu as pour le stocker).

[cray666]

Beau boulot cray666 tu travailles vraiment avec rigueur, précision et rapidité (quand même). Impressionné également par ton stock de planches (et la place que tu as pour le stocker).

Le stock de planche c'est une double occaz, d'abord la maison qui me permet effectivement de stocker ça dans un coin, sachant que c'est une chance d'avoir une grande maison, d'un autre côté j'ai déchanté quand j'ai fait faire le devis pour les matériaux pour refaire le toit ça m'a fait tout drôle. Et la deuxième occaz c'est une annonce sur LBC qui m'a fait me décider sachant que j'avais la cuisine à refaire entre autre et que je ne savais pas trop de combien de bois j'aurai besoin, j'ai fait la razzia sur un lot d’érable et un lot noyer d’Amérique, le tout un peu tâché par endroit, mais à un tarif très intéressant.

Pour la précision du travail, ben c'est pas toujours suffisant mais merci

[cray666]

Bonsoir à tous (et à toutes, des fois qu'il y ait des filles),

Aujourd'hui, c'était le pied .... (faut rire là) . J'ai mis à longueur définitive les pieds, j'ai du faire deux passes car la section des pieds dépasse la capacité maximale de ma scie :

Je regroupe les pieds par 4, et je choisis les plus belles face pour les parements.

[cray666]

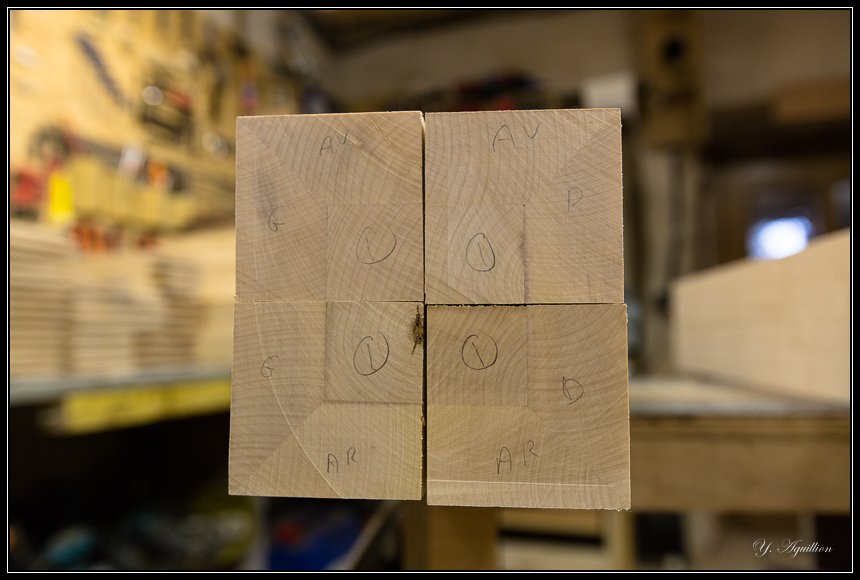

Je repère les faces et côté des pieds, car une fois les mortaises creusée, il ne seront plus inter-changeables,

Ensuite je trace les mortaises, sur l'ensemble des pieds simultanément, pour plus de précision :

[cray666]

Petit montage de fortune pour les rainures arrêtées, j'aurai pu faire des rainures continues, mais je trouve plus propre en rainures arrêtées :

Vive la mortaiseuse

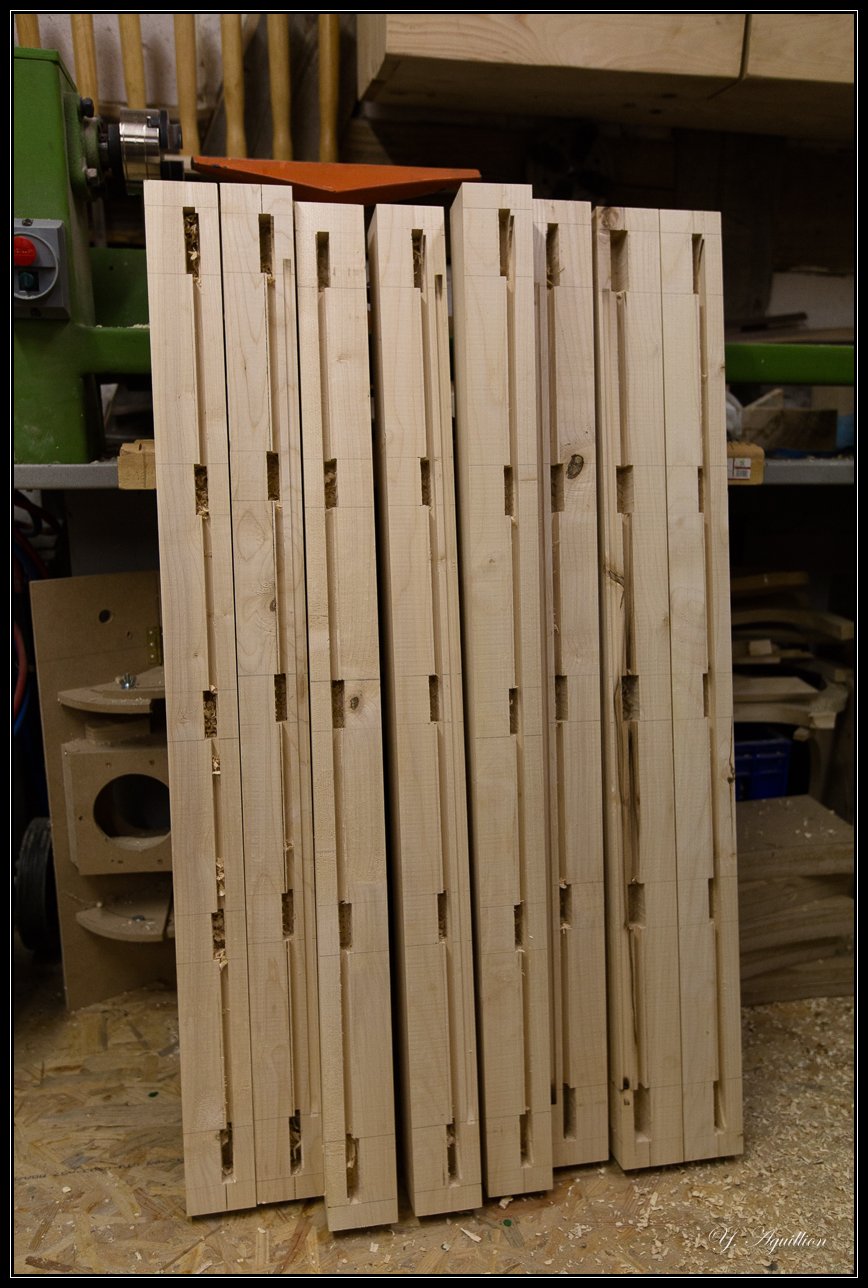

54 mortaises plus tard ......

[meles]

C'est un travail de forçat, ton histoire

[cray666]

C'est un travail de forçat, ton histoire

Quand je fais les mortaises, ça me fait plutôt penser au film "Les temps modernes"

C'est du travail, mais c'est surtout du plaisir

[cray666]

Bonsoir,

Grosse journée et beaucoup de boulot aujourd'hui, c'est mieux qu'hier, même si je n'avance jamais autant que je le voudrais.

J'ai commencé par mettre les tenons des traverses intermédiaires latérales à la bonne largeur :

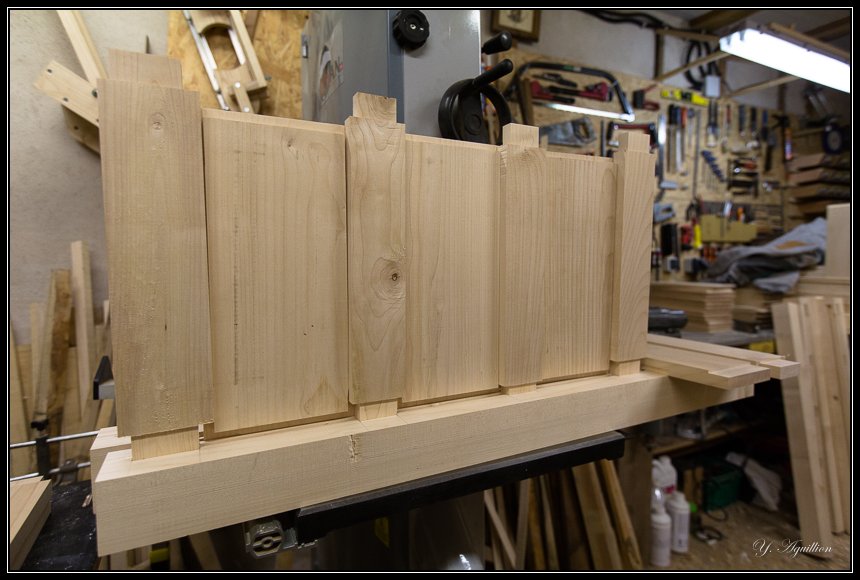

Puis j'ai fait un petit montage à blanc vite fait pour vérifier mes côtes :

Ensuite j'ai rainuré mes traverses intermédiaires, hautes et basses :

[cray666]

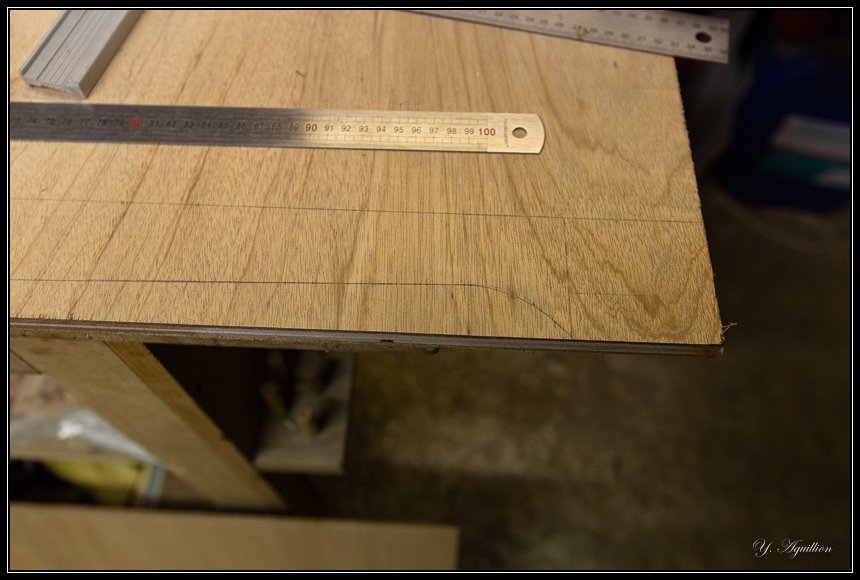

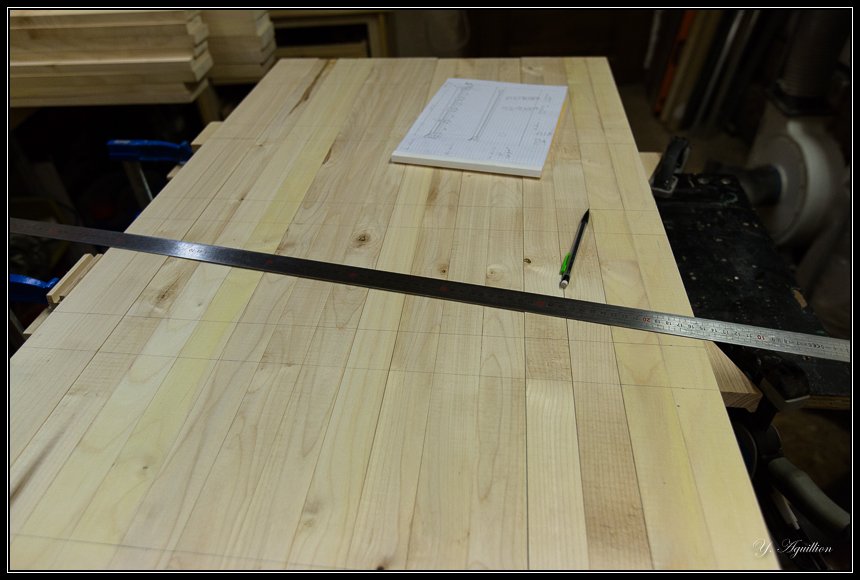

Je reprend mon épure, tracée initialement pour vérifier l'emplacement des mortaises :

Mais y figure aussi le tracé du haut des pieds qui doit raccorder avec le chanfrein du plateau supérieur :

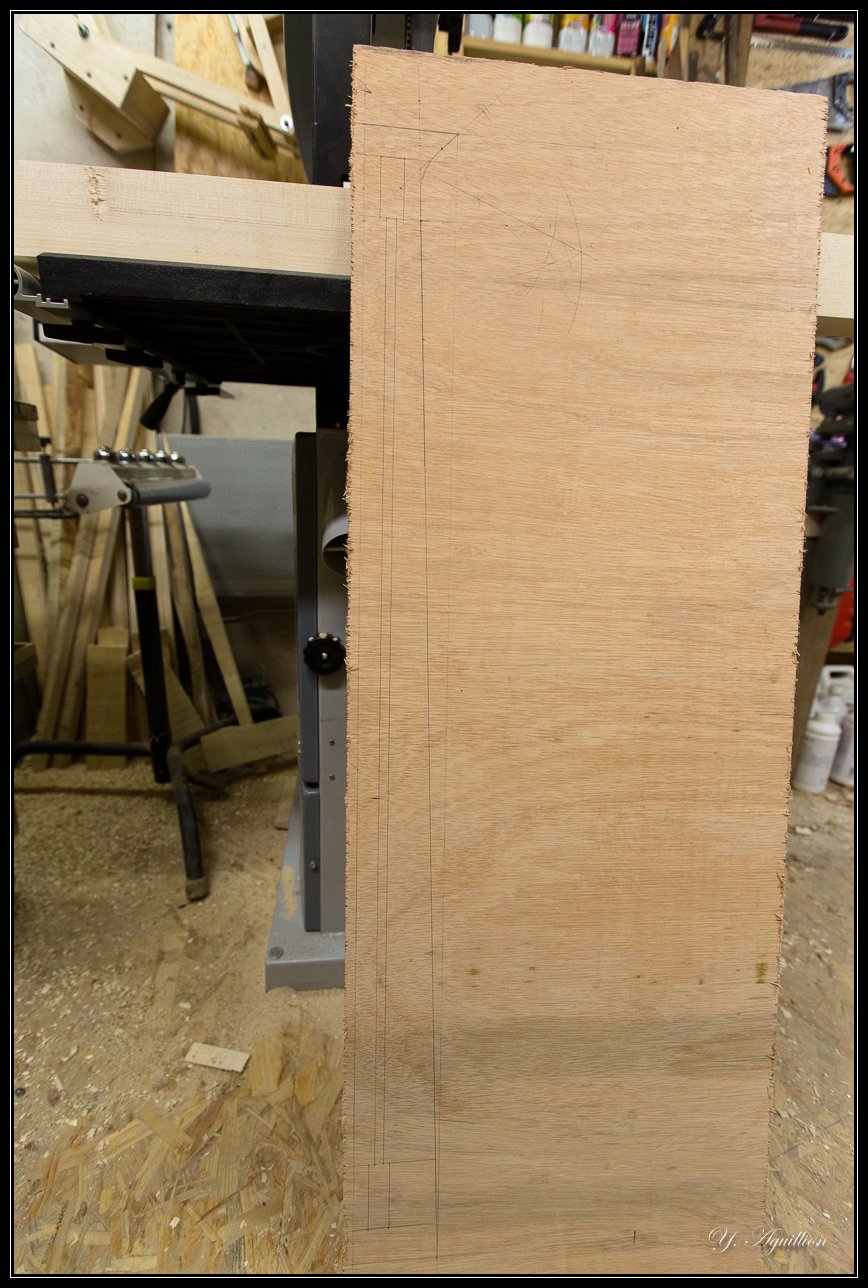

Je reporte donc ce tracé sur une planche de contreplaqué de 15 mm, plus rigide que le 8 mm :

[cray666]

La forme du pied comporte en haut un départ à 45°, qui se raccorde grâce à un arc de cercle à une ligne droite qui vient du bas du pied, la ligne droite est usiné à la défonceuse, règle et fraise à copier :

Le raccord ainsi que le la partie à 45° sont ajustés à la ponceuse à cylindre oscillant :

Je fixe ensuite les sauterelles et les cales qui vont immobiliser les pièces à usiner :

[cray666]

Résultat après la première passe au bouffe tout :

Et voici ce qui se passe quand un tout petit copeau vient se coller sur l'arrête du gabarit (heureusement il suffit de repasse un petit coup apres avoir nettoyé le gabarit ) :

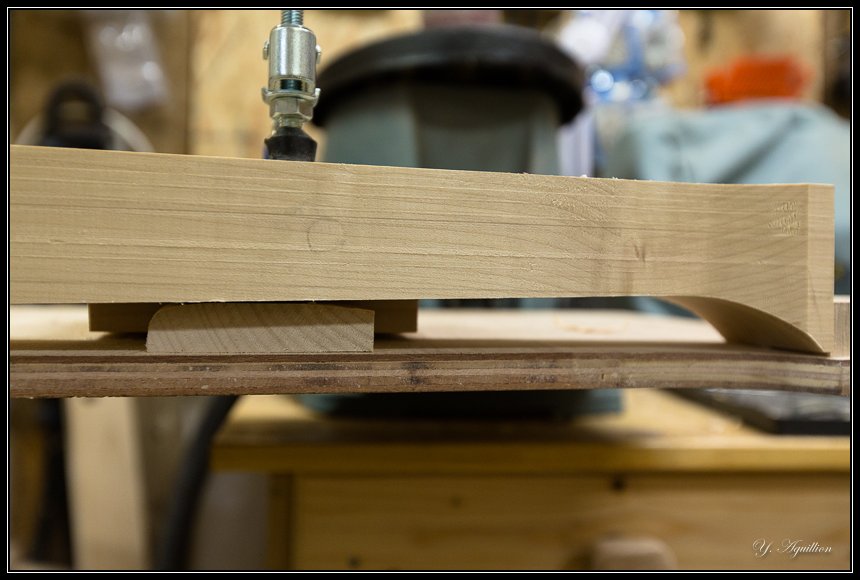

J'ajoute une cale de maintient pour ne pas que la sauterelle tende à faire fléchir le gabarit une fois que les pièces sont courbes :

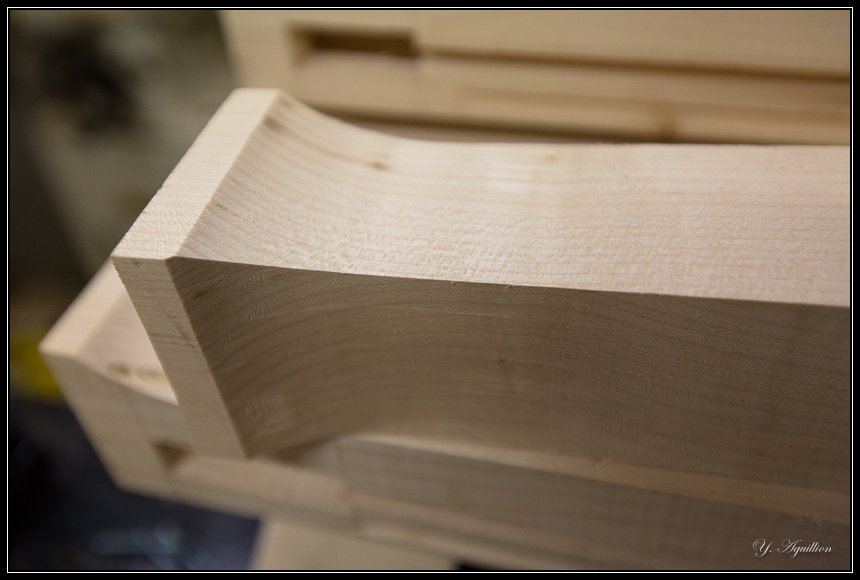

Et voilà, c'est assez sympa visuellement :
