Etabli MFT à hauteur variable

[Roland05]

Bonsoir.
Moi non plus, je n'ai pas respecté cet écart de 32 mm sur mes tables de montage (faite rapidement et qui restent en état ).
Je me suis basé sur l'écartement max de mes serre-joint MFT-SP.
S'ils peuvent s'écarter par exemple de 140 mm, j'ai fait des trous tous les 120-130 mm max.
Ce qui limite le nombre de trous .
A refaire, j'en ferai pas sur toute la surface.
Bonne soirée.
Roland.

[cartman]

Merci pour ton retour Rolland
J’aviserai également en fonction de mes contraintes d’espacement … a moins que quelqu’un m’indique cette nécessité des fameux 96 mm

Pour les rails, vas sur le site MOTEDIS et c'est le B-TYPE je crois
exemple: https://www.motedis.fr/fr/Profile-alumi ... -rainure-8 a vérifier

En effet, il me semble bien que ces profiles soit compatibles avec des serres joints pour rail ! Super merci.
J’ai vu aussi qu’il y a des inserts qu’on peut y mettre en M8, nécessaire au futur guide parallèle de la défonceuse sous table.
En revanche je n’ai pas trouvé de système compatible avec ces profiles pour faire coulisser un chariot de défonceuse …
Peut être ça ? :
https://www.motedis.fr/fr/Patin-B-Type-rainure-8-B

Mais ça me semble pas tiptop …

[deportivo35]

J'ai pris 2 comme cela pour un petit chariot. Faut bien vider les copeaux qui pourraient être coincés dans le rail. Sinon ils vendent des systèmes de coulisses à billes si tu es motivé https://www.motedis.fr/fr/Systemes-coul ... -lineaires

[cartman]

J'ai pris 2 comme cela pour un petit chariot. Faut bien vider les copeaux qui pourraient être coincés dans le rail. Sinon ils vendent des systèmes de coulisses à billes si tu es motivé https://www.motedis.fr/fr/Systemes-coul ... -lineaires

Et t’utilise quoi comme coulisse qui va à l’intérieur de ces rail pour ton chariot ?

[deportivo35]

J'ai pris 2 comme cela pour un petit chariot. Faut bien vider les copeaux qui pourraient être coincés dans le rail. Sinon ils vendent des systèmes de coulisses à billes si tu es motivé https://www.motedis.fr/fr/Systemes-coul ... -lineaires

Et t’utilise quoi comme coulisse qui va à l’intérieur de ces rail pour ton chariot ?

Les mêmes que ton lien!

[cartman]

Les mêmes que ton lien!

Ok je vois. Tu pourrais me montrer ton chariot du coup, ça m’intéresse comment tu l’as mis en œuvre …

[deportivo35]

Alors c'est juste un carré de CP 45x45 avec un tasseau à l'arrière pour tenir la pièce et les patins nylon dessous qui coulissent dans le rail, rien de foufou! Je m'en sers parfois pour la défonceuse sous table.

[cartman]

Purée motedis ça pique un peu le passage à la caisse
20€ de FDP … je vais réfléchir un moment de ne rien oublier …

[cartman]

Bonjour a tous,

Apres les vacances, les travaux ont repris.
j'ai repris la plaque d'alu que j'avais usinée pour mon précédent combiné.
En la positionnant sur l’établi, je l'ai prouvé bien grande et surtout elle a fait un peu le ventre :

J'ai donc commencé les mesures necessaires a une cure d'amegrissement :

J'ai décidé de réaliser les découpes a la scie sous table par de très fines passes !

apres un test concluant, j'attaque :

Et j'ai également repris les petits gabarits qui m'avaient servis 7 ans au paravent pour arrondir les angles :

[cartman]

J'ai aussi passé beaucoup de temps a définir l'emplacement des trous sur le plateau ainsi que le mode opératoire de leur réalisation.
Je me suis aussi apercu d'un truc qui m'a rappelé au combien je n'aime pas cette foutu marque Wofcraft => ma mèche Forstner vendu pour être du 20mm était en fait du 19 ! et 1mm ... ça peut faire beaucoup ! je comprends mieux pourquoi j'ai autant galéré dans des précédentes réalisations !
bref, j'en ai commandé une nouvelle chez CMT.
J'ai aussi commandé les rails chez Motedis .... et mis en vente un rein sur le bon coin.

J'espere que le weenkend sera productif car j'ai des projets qui attendent !

[philippe G]

Bonjour Cartman

Avec quelle fraise as tu usiné ton alu ( les arrondis) et quelle profondeur de passe prends tu typiquement?

Pour le sciage, si tu as la bonne lame ça ne doit pas poser de soucis, je scie de temps à autre du 10 mm en 1 seule passe.

[cartman]

Bonjour Cartman

Avec quelle fraise as tu usiné ton alu ( les arrondis) et quelle profondeur de passe prends tu typiquement?

a la defonceuse, travailler l'alu c'est tellement simple ! on dirait du beurre !
profondeur de passe, pour le coup j'en ai pas puisque la fraise que j'ai utilisé est une fraise a afleurer. j'ai enlev a la scie a main l'angle pour certain afin de degrossir mais franchement on peut y aller pareil que dans du bois !

ma frase vient de ce coffret :

[philippe G]

Intéressant.
Ce n'est pas le cas chez moi, grosses vibrations, efforts importants, avec des fraises CMT si bien que j'ai acheté des fraises CMT pour l'alu.
Peut être un problème de vitesse de coupe ou alors de qualité d'alu ou encore de fixationt?

Constaté lors de fraisage de lumières de 6 à 10 mm dans de l'alu de 6 à 10 mm pour lesquelles je dois pénétrer verticalement puis avancer.

Je suppose que tu as scié les angles préalablement à la finition au gabarit et à la défonceuse?

[cartman]

Je suppose que tu as scié les angles préalablement à la finition au gabarit et à la défonceuse?

C’est ça

[cartman]

Me revoila pour les news.
J'ai déterminé de manière définitive et précise tous les percements.
Pour ce faire j'ai mis du scotch de peinture et pour les espacements de 96mm, je me suis aidé d'un systme 32 Wolfcraft :

Pour la prealisation des trous, je compte les faire avec une forstner 20mm et un syteme de perceuse a colonne lowcost.

pour un positionnement precis de la forstner, j'ai realisé un pointage avec un foret bois dans le systeme 32 wolftcraft

j'ai reglé le percement pour qu'il ne soit pas débouchant. seul la point sort :

de maniere a finir le trou de l'autre coté :

pour cela, je retourne la plaque et éteins les lumières sauf une lampe en dessous :

[cartman]

Pour les trous oval, apres avoir fait une petite decoupe a la scie jap, je fini a la defonceuse et la fraise a afleurer.
Le guide etant la regle en dessous :

Je me suis ensuite attaque a plaque de defonceuse sous table.
apres avoir placé son emplacement :

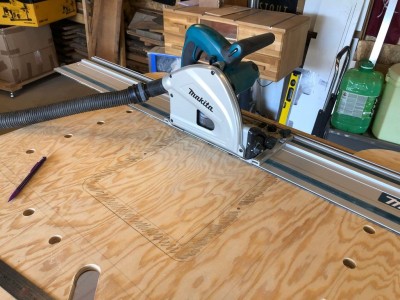

je fais les decoupes interieur a la plongeante :

et realise les defonces avec 2-3 mm plus profond que l'epaisseur de la plaque :

[cartman]

en attendant de terminer le plateau, j'ai regardé la partie électrique.
Le systeme de verin etaient piloté par ce module avec la télécommande qui va bien :

Mais je n'ai pas besoin de toutes ces fonctionnalités... juste un 38v pour piloter la montée et descente du verin ...
j'ai donc utilisé une alimentation d'imprimante HP de recup :

elle est pas completement en 38v mais ce n'est pas grav, ça fonctionne quand meme.
en revanche cela me gene de devoir couper la prise du verin. donc je me suis bricolé une prise femelle.
j'ai demonté sur le boitier d'origine une prise :

sauf qu'en l'etat c'est pas top pour la fixer ... j'ai donc fait un coffrage pas beau :

puis coulage de colle a chaud :

[cartman]

Me revoila.
alors concernant la plaque de défonceuse sous table, je vais fixer des vis M8 par le dessous afin de pouvoir ajuster finement sa hauteur :

Les M6 par le dessus plaqueront la plaque.

Une fois ceci fait, je tente de donner un coup de neuf sur la plaque :

sans grand succès :

[cartman]

Bon et sinon, j'ai enfin reçu ma commande Motedis.
Franchement, la qualité est très bonne, ça sent le sérieux... mais payer 20 balles de Fdp et de prépa pour attendre presque 15j... je trouve ça abusé.
Bref.

voila ma petite commande :

Je commence par 1er rail a coté de la défonceuse :

Je positionne, mesure, ajuste et défonce :

une fois le 1er rail positionné, je bricole un pseudo chariot pour m'aider a positionner le second d'apres le premier. seule façon efficace et fiable que j'ai trouvé :

a la bonne distance du bord, je fait une marque sur le plateau, que je reporte sur ce "Chariot" :

me permettant de reporter plus loint la meme distance.

[cartman]

Sur un coté de l’établi, je souhaite y positionner deux rails.
Je bascule l'ensemble :

et réalise la défonce sans réelle difficulté a l'aide du guide parallèle.

enfin je réalise un petit chanfrein sur les trous du plateau :

ceci dit, j'ai quand même un petit problème.
Je ne m'explique pas comment mais mes deux passes de défonce d'un rail ne sont pas de la meme profondeur :

du coup, je me demande comment combler cet écart proprement...

et concernant la fixation des rails, je pensais le faire a la colle PU... vous en pensez quoi ?
