Pour faire suite à la remarque de Tamilhaz qui me paraissait judicieuse
- les filtre est secoué dans les 2 sens - les poussières qui ne tombent pas dans un sens tomberont peut être dans l'autre?
- mais surtout le filtre ne se déformera pas de par le fait d'une action toujours dans le même sens des brosses sur les éléments filtrants.
j'ai modifié la COMMANDE DES BROSSES
Ajout d'un relais tempo de type STAR/DELTA pour inverser le sens de rotation du moteur au bout de la moitié du temps.
Le premier relais donne le temps total.
Le second relais inverse le sens de rotation au bout de la moitié du temps après s'être arrété un bref instant (Le temps d'arrêt est nécessaire si on veut inverser le sens d'un moteur à CA). L'inversion de sens est faite par la distribution de la phase sur un fil différent du moteur
Les réglages sont:
- Temps total = 2 min
- Temps d'arrêt = 1 s
La marque du relais est GEYA GRT8_ST ( Vers 21 € et se trouve sous différentes marques dont DEWIN)
Remplacement des prises IEC 3broches par des prises HIRCHMANN à 4 broches
A noter la marque de relais GEYA, abordable, qui est très bien documentée et dont la qualité me parait tout à fait correcte.

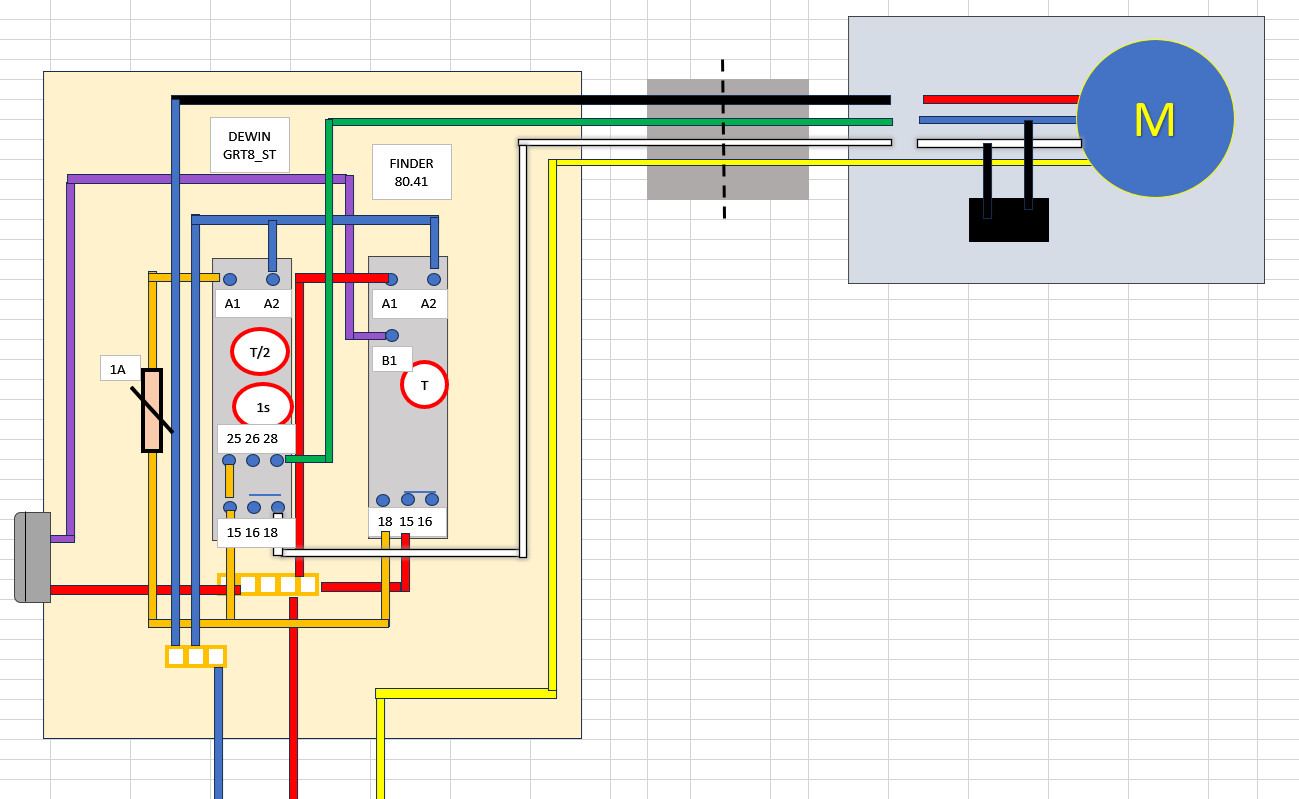

Schéma de câblage, si jamais ça tentait quelqu'un, personnalisé à mon moteur et au câble 4 fils dont je disposais.
Selon la notice moteur, le rouge est le neutre et la Phase est le bleu ou le blanc en fonction du sens de rotation souhaité.
