Tentative de résurection (affuteuse de scie à ruban ESA)

[Frats]

Si j'ai bien compris, la pièce triangulaire sert d'appui à la came pour lever l'ensemble meule/avancé de lame ?
Je t'avoue qu'avant la vidéo c'était assez flou comme fonctionnement sans avoir la machine devant les yeux !

[électron]

Si j'ai bien compris, la pièce triangulaire sert d'appui à la came pour lever l'ensemble meule/avancé de lame ?
Je t'avoue qu'avant la vidéo c'était assez flou comme fonctionnement sans avoir la machine devant les yeux !

Tu m'étonne, pas facile à distance ! Oui c'est exactement ça, la pièce triangulaire en laiton est un support et la came appui et lève l'ensemble tête de meulage.

[Frats]

C'est quand même bien pensé à l'origine comme système, simple et réglable
J'aime les machines à entraînement et indexage mécanique, ça a presque un côté reposant à regarder tourner

[philippe G]

J'ai mis un coup de marqueur pour visualiser l'usure, on voit bien ici que sur la roue droite la vis sans fin à une surface de contact très limitée (30mn (sans graisse).

d'ou
- une pression importante
- l'usure
- le passage à une roue creuse

[électron]

Suite et fin de l'histoire, j'ai commandé une meule d'affuteuse de tronçonneuse stihl en 140*3.2*12 (alésage de 12 à la c*n) mais la meule n'est pas vraiment adaptée, j'en achèterai une faite pour en alésage 20 et j'imprimerai une bague d'adaptation en 3D, l'effort est minime ça devrait le faire.

Voici mon premier essai d'affûtage, j'ai mis une bonne heure pour comprendre et régler la machine, mais j'ai réussi à réaffuter deux lames qui avaient mangé des clous... j'ai fait un essai de sciage après, c'est impeccable, ça coupe parfaitement et bien droit, le profil de la dent n'est pas régulier comme un affuteur pro, mais pour 50€ de machine et 10€ de meule, quelques € de PLA pour l'impression 3D, je dirai que ça vaut "le coût".

Une petite vidéo du fonctionnement

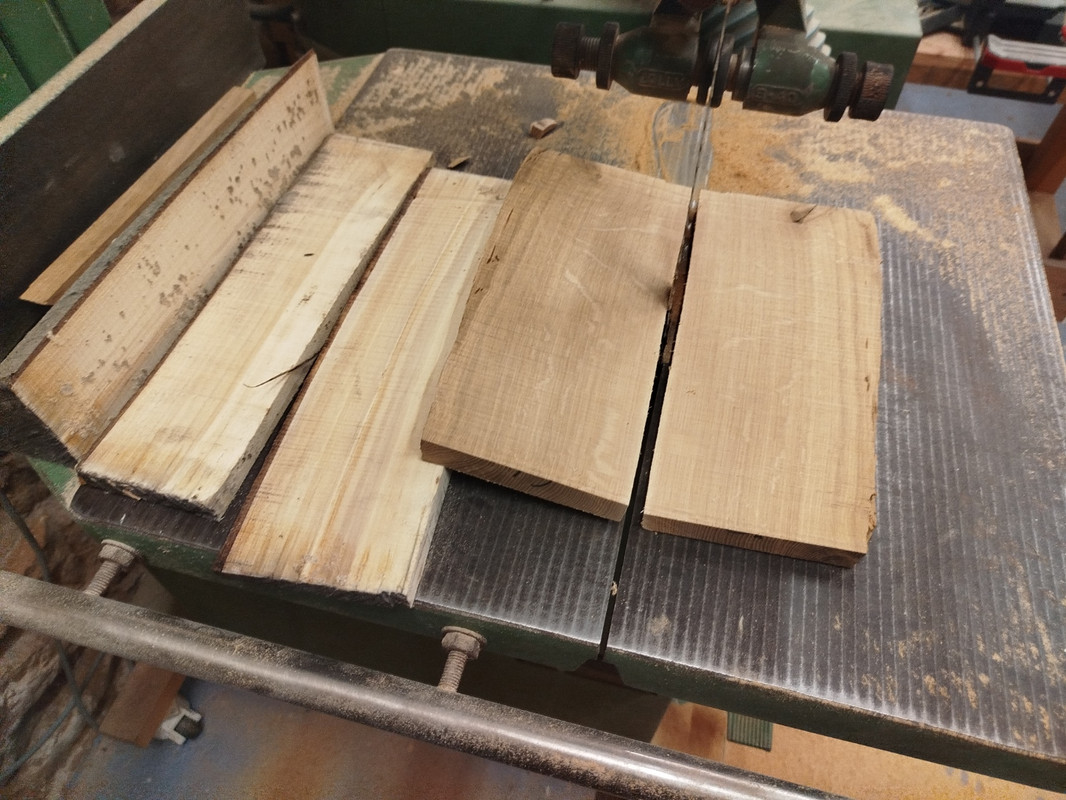

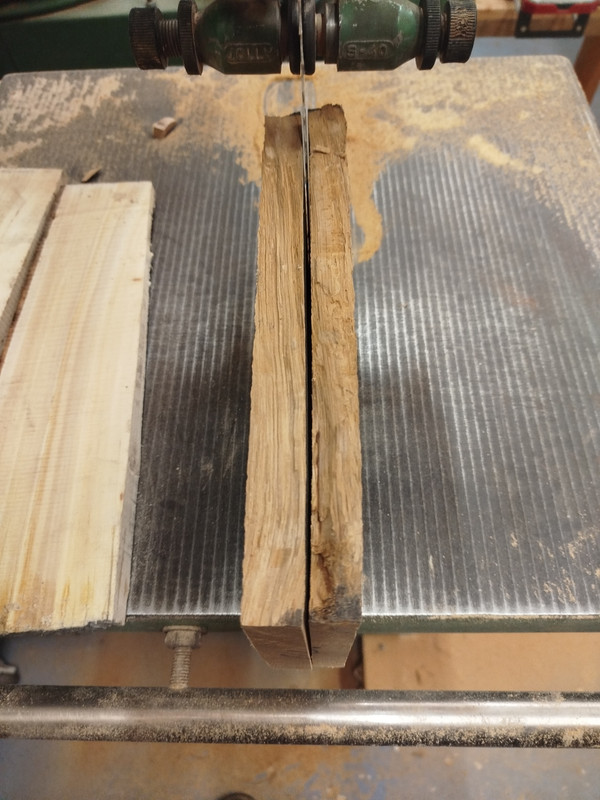

Un essai de refente après affutage, impeccable

[philippe G]

Super boulot - félicitations.
Ta roue au final est en denture droite ou creuse?

[xerious]

Oui très beau boulot, chapeau!

Yann

[Copeau Cabana]

La vidéo est hypnotique ! Bravo pour cette remise en route, t'es un AS !!!

[électron]

Merci à vous.

Super boulot - félicitations.
Ta roue au final est en denture droite ou creuse?

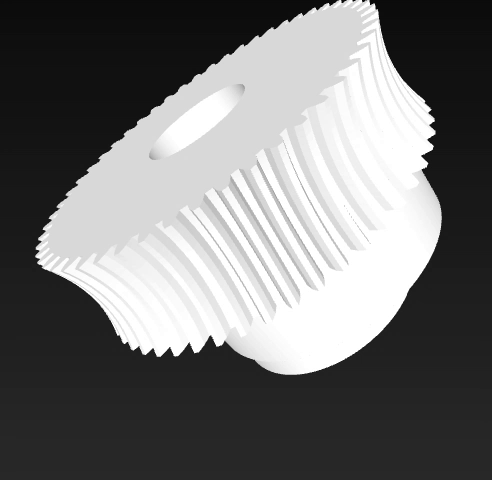

Oui la roue dentée est creuse :



Et une vidéo si vous avez besoin d'en modéliser une un jour, avec ma douce voix pour vous accompagner

[Balbu]

Top! merci pour le partage.

[Jeff 54]

C'est rigolo, sur la vidéo, les sous-titres youtube indiquent : musique.
Je pourrai m'endormir devant ça!

Super boulot en tout cas!

[RamboMichel]

Là, on touche le sublime, l'extra-ordinaire, l'exceptionnel. Chapeau bas (en toutes lettres, faute d'un emoji idoine).

--Michel--

[PandaInHawaii]

Jsuis peu sensible à la mécanique, mais là je suis admiratif. Électron t’es vraiment fait pour ça.

[daclu23]

J'ai la même machine qui fonctionne très bien, le réglage a été assez délicat, il faut mettre 7 mm sous la vis qui repose sur le support, cela donne un bon profil de dent. Chapeau pour la réalisation du pignon en plastique.

[électron]

Merci pour vos retours, cela fait toujours plaisir !

J'ai la même machine qui fonctionne très bien, le réglage a été assez délicat, il faut mettre 7 mm sous la vis qui repose sur le support, cela donne un bon profil de dent. Chapeau pour la réalisation du pignon en plastique.

Merci pour l'info ! Si un jour, tu as besoin d'une roue dentée en impression 3D, le fichier source est gratuit ici : https://cults3d.com/fr/mod%C3%A8le-3d/o ... ie-a-ruban

[xyloweb]

Je découvre le résultat…
C’est très efficace comme restauration, belle maîtrise, bravo.
Le résultat sur tes pièces d’essai est sans appel.
Ça valait vraiment le coup de donner une seconde vie à cette machine
