Valet de table Veritas DIY

[hundertaker]

C'est super complexe mais super beau.

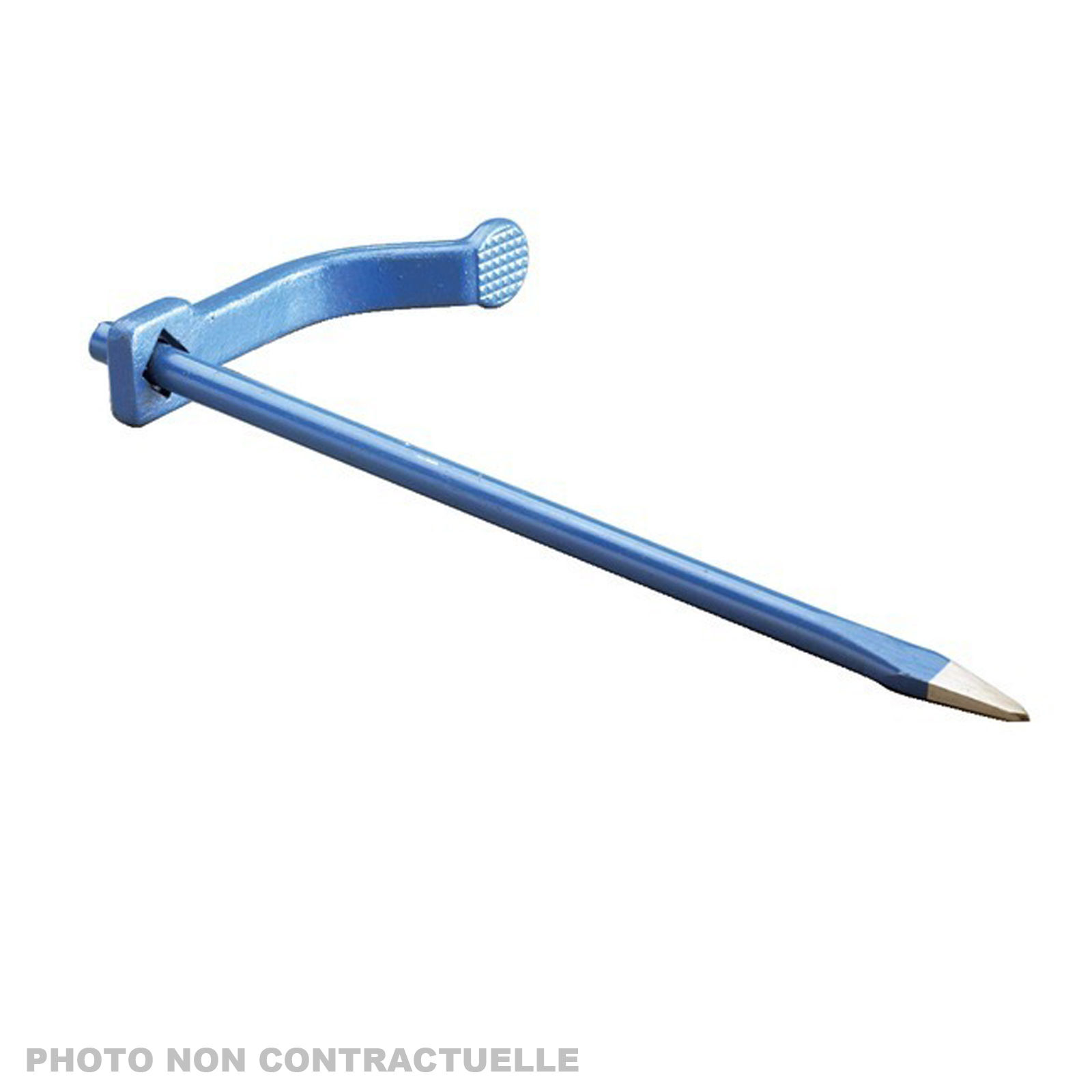

Allez, j'ose : zavez vu le bridage coup de marteau sur l'autre post là d'un gars dont on taira le nom ???

[Jean-Mich]

Bonsoir a tous,

@ jude,
le principe est bon mais sans point fixe au niveau de la tête de vis en partie inf comment fais-tu????

Amicalement Jean-Mich
PS: Sur ta réalisation

[judedouch]

Bonsoir à tous,
@ jean-mich

sans point fixe au niveau de la tête de vis en partie inf comment fais-tu????

Il y a bien un point fixe qui se matérialise par le dessous perforé de l'établi lorsque l'on tourne de 90 ° le petit levier.
Regarde bien ce qui se passe en dessous de l'établi sur les 2 photos de mon proto postées ci-avant et qui sont nommées:


Regarde bien comment cela fonctionne, en animation, en double cliquant sur les 2 Gifs animés que j'ai également postés ci-avant et nommés :


A+ JDD

[FMJ]

Je vais essayer de faire un proto de ton clamp v2. En bois dans un premier temps.

[judedouch]

Bonjour à tous,
FMJ, je poste ici le plan Sketchup de cette version dans un fichier Zip, cela pourra peut être te faciliter la tâche.
A+ JDD

JDD_Special_Clamp_V2.zip

(889.88 Kio) Téléchargé 152 fois

[FMJ]

Merci.

J'en ai déjà testé vite fait le principe ce midi. Ca me semble d'autant mieux fonctionner sur mon plateau que celui-ci fait 30 ou 35mm d'épaisseur : il y a peu de jeu latéral ! Et la résistance dans l'axe me semble bonne. Mais vraiment super bonne. Je pense qu'il doit être possible de faire du coller ou avoir une prise de force vraiment importante sur une pièce.

Je vais tâcher de construire une réplique de ton modèle SU. Mais pour l'instant, je n'ai pas de petites molettes qui vont bien : on commencera à les faire en bois avec un écrou inséré. Ca ne sera pas terrible mais avec deux vis Allen en travers, le bois ne devrait pas exploser.

Au fait, il y a chez Otela un modèle qui se rapproche beaucoup du tien. Le prix n'est pas tout à fait pareil.
http://www.otelo.fr/fr/catalogue/bride- ... 6-skg.html

[judedouch]

Bonsoir à tous,
Super FMJ et merci d'avoir pris de ton temps pour tester cette idée. Si tu as pris quelques photos de cette réalisation proto, peux tu les faire passer ?

Le bridage avec bride contre coudée à vis d'appui réglable, existe depuis bien longtemps en usinage sur machine-outils.
Sur les plateaux de ces machines il y a toujours des rainures en Tés dans lesquels les bridages sont ancrés via un écrou en Té et une vis d'ancrage .
Sur nos établis il n'y pas ces rainures et n'avons que des trous . D' ou mon idée de trouver une solution simple permettant d'utiliser ces trous pour ancrer nos bridages, et sans devoir accéder sous le dessus de l'établi pour les mettre en place.

Autour du système évoqué ci-avant dans ce fil, toutes sortes de bridage utilisant ce principe de système d'ancrage peut être imaginé.

Par exemple, sur le lien suivant, http://woodgears.ca/clamps/holddown.html Matthias Wandel expose une solution de bridage détournée d'une application commerciale qu'il a réalisé. Cependant, il doit passer son ancrage par le dessous de l'établi pour l'installer. Ce dernier pourrait être remplacé par le système décrit ci-avant.
A+ JDD

[FMJ]

Pour l'instant, je n'ai rien de très "montrable" à faire passer. C'était juste pour voir ce que ça donnait.

La caractéristique qui m'intéresse le plus, c'est bien évidemment le fait de pouvoir placer un dispositif de bridage n'importe où sur ma table de travail, sans passer par dessous. Il faut dire que celle-ci fait dans les 175x130cm.

Actuellement, j'utilise deux types de serre-joint :
> Des Festool FSZ (120 et 300) qui, grâce à leur finesse, sont les seuls à passer dans un trou de 25mm pour 30 de profondeur
> Des serre-joints rapides Piher dont je dois retirer l'une des extrémités pour faire passer le serre-joint et remettre cette extrémité par dessous. Pas très pratique.

Ensuite, la table est portée par un bâtit. J'ai fait en sorte que le réseau de trous évite les tasseaux de ce bâtit mais il n'a pas toujours été possible de les placer suffisamment loin pour ne pas gêner le positionnement d'un serre-joint.

Et ton idée de bridage pivotant m'intéresse d'autant plus qu'il solutionne complètement et élégamment ces deux contraintes !

[guydo67]

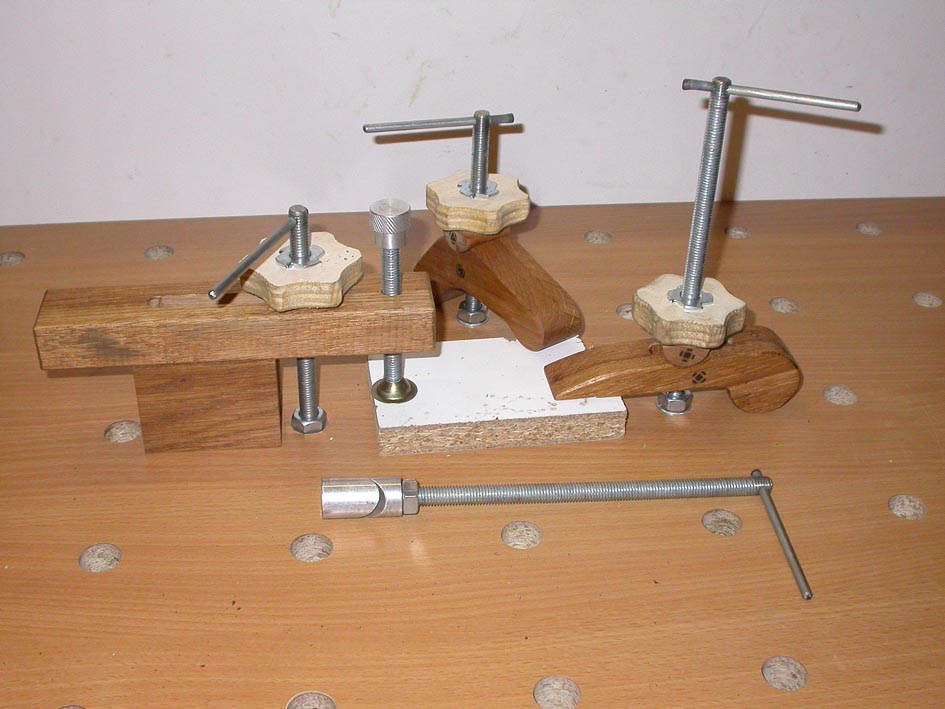

Sinon FMJ, il te reste le système que j'ai fait sur base Veritas. Là tu n'as pas du tout besoin d'accéder en-dessous (j'ai mon plateau qui est posé directement sur mon établit) et il y a serrage sur toute la hauteur du trou sans destruction comme c'est le cas avec les rondelles belleville. Je me suis fait un set complet :

Naturellement tu n'auras jamais le même serrage qu'avec une fixation qui prends sur le dessous du plateau, mais quand tu n'as pas de place c'est parfait. Pour l'instant j'en suis totalement satisfait.

Guydo

[judedouch]

Bonjour à tous,

Bravo!!

Excellent.

JDD

[FMJ]

Oui très sympa ton petit set.
Quand tu dis "sur base Veritas", tu as acheté la vis à expansion Veritas ? Parce que je n'ai trouvé que ça qui ne ressemble pas à la tienne :
http://www.hmdiffusion.com/Goujon-de-se ... 4581-p.htm

[FMJ]

Bon c'est pas vraiment montrable, c'est fait un peu à l'arrache, mais ça permet de se donner une idée. Quelques remarques :
> Il est clair que ce n'est pas la même compacité qu'un serre-joint
> Mon réseau de trous a été fait à la perceuse : je constate que certains trous sont en biais, ce que n'aime pas trop ce système (il faut le taper un peu pour le rentrer entièrement, pas glop)
> La force de serrage est liée à la rigidité de la plaque supérieure. Pour mon proto, j'ai utilisé une chute de sapin (OK on fait mieux en rigidité) et en plus le fil n'est pas dans le sens de la longueur : ça plie comme une gaule.
Mais même avec un bois dur, il faudra une certaine épaisseur pour obtenir un bon niveau de rigidité. Bref, je pense qu'il sera plus pertinent d'usiner cette pièce en métal (je parle même pas du petit décroché que Judedouch propose dans son plan).
> Par contre la plaque du bas subit moins d'effort : on doit pouvoir la faire en bois
> Compte tenu de l'épaisseur des plaques utilisée, le système commence à être assez encombrant (cf. la comparaison avec le serre-joint Festool) sans que la plage de réglage en hauteur soit démente.
> On peut gagner en éminçant les molettes
> Le réglage n'est pas vraiment rapide : il y a deux molettes à régler et le pas des tiges filetées est un peu petit
> Les tiges filetées qui dépassent sont dérangeantes


Bref, le système marche bien (sauf dans mon cas où je n'ai pas assez de rigidité), mais je me demande si le proto en fer réalisé par Judedouch ne serait pas plus simple, plus pratique et surtout plus efficace ?

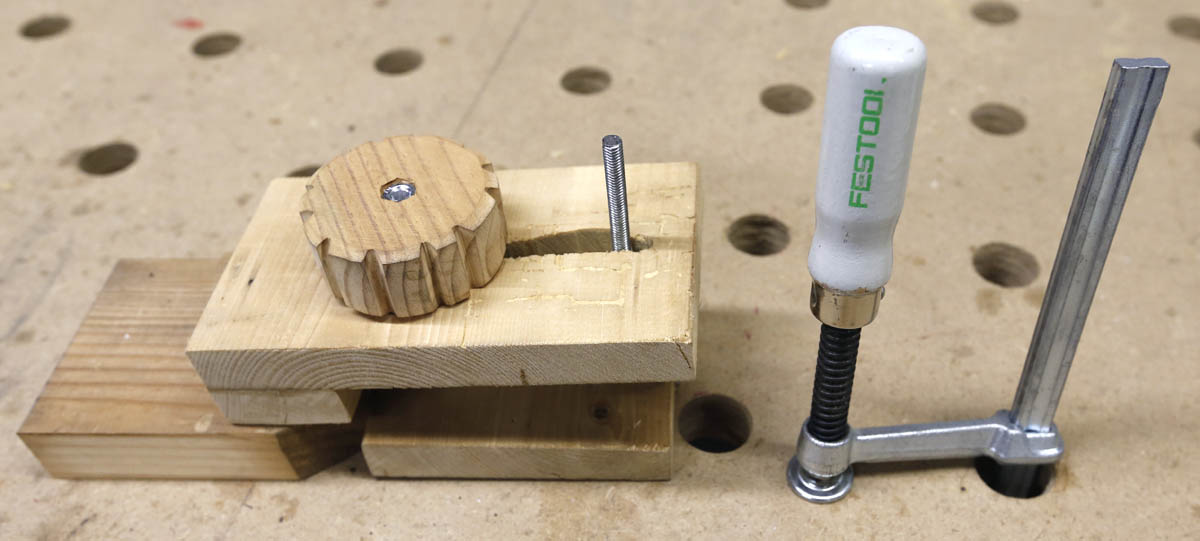

La comparaison avec un serre-joint Festool fait un peu mal question encombrement.

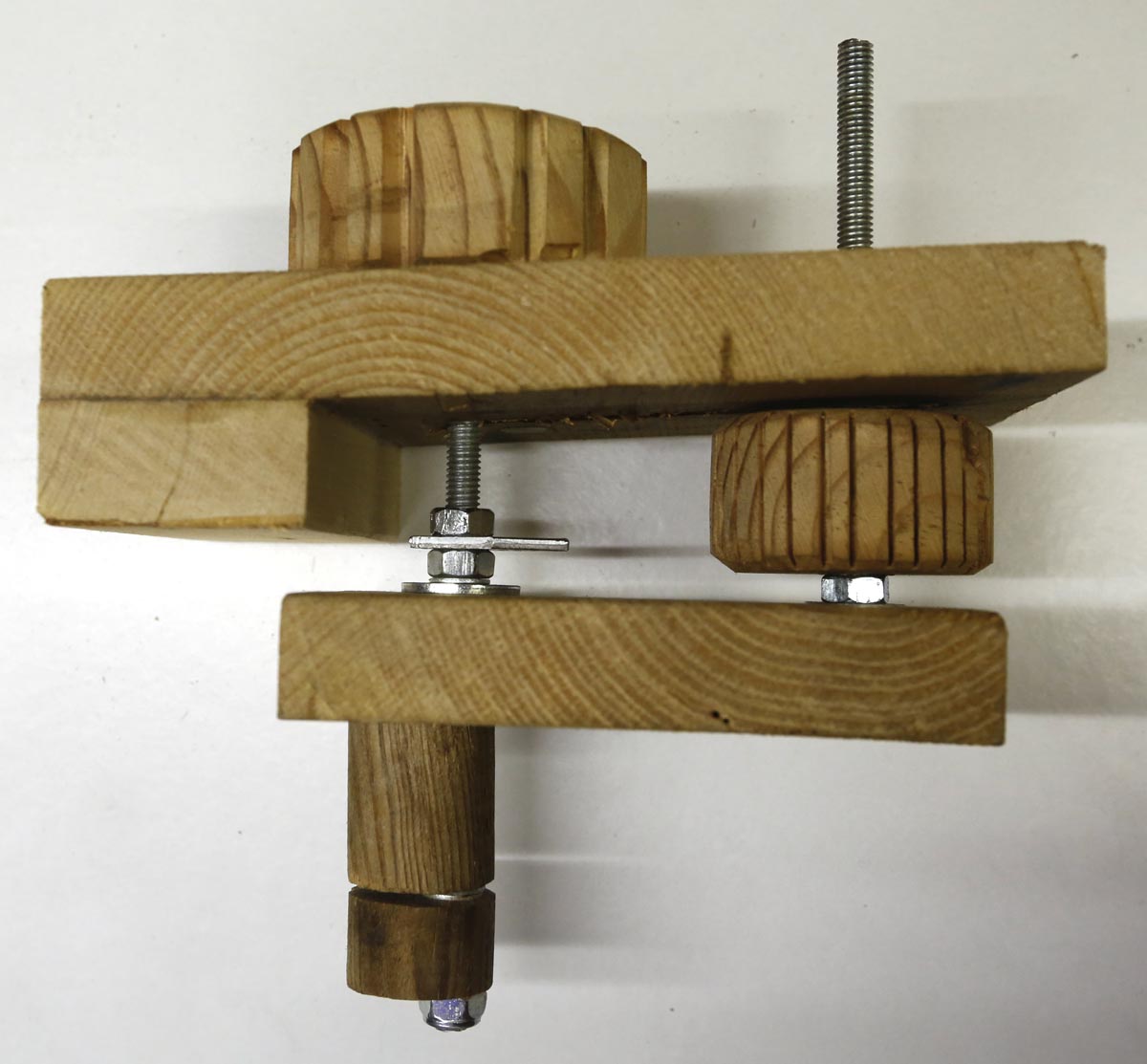

Vue de profil, bride rétractée

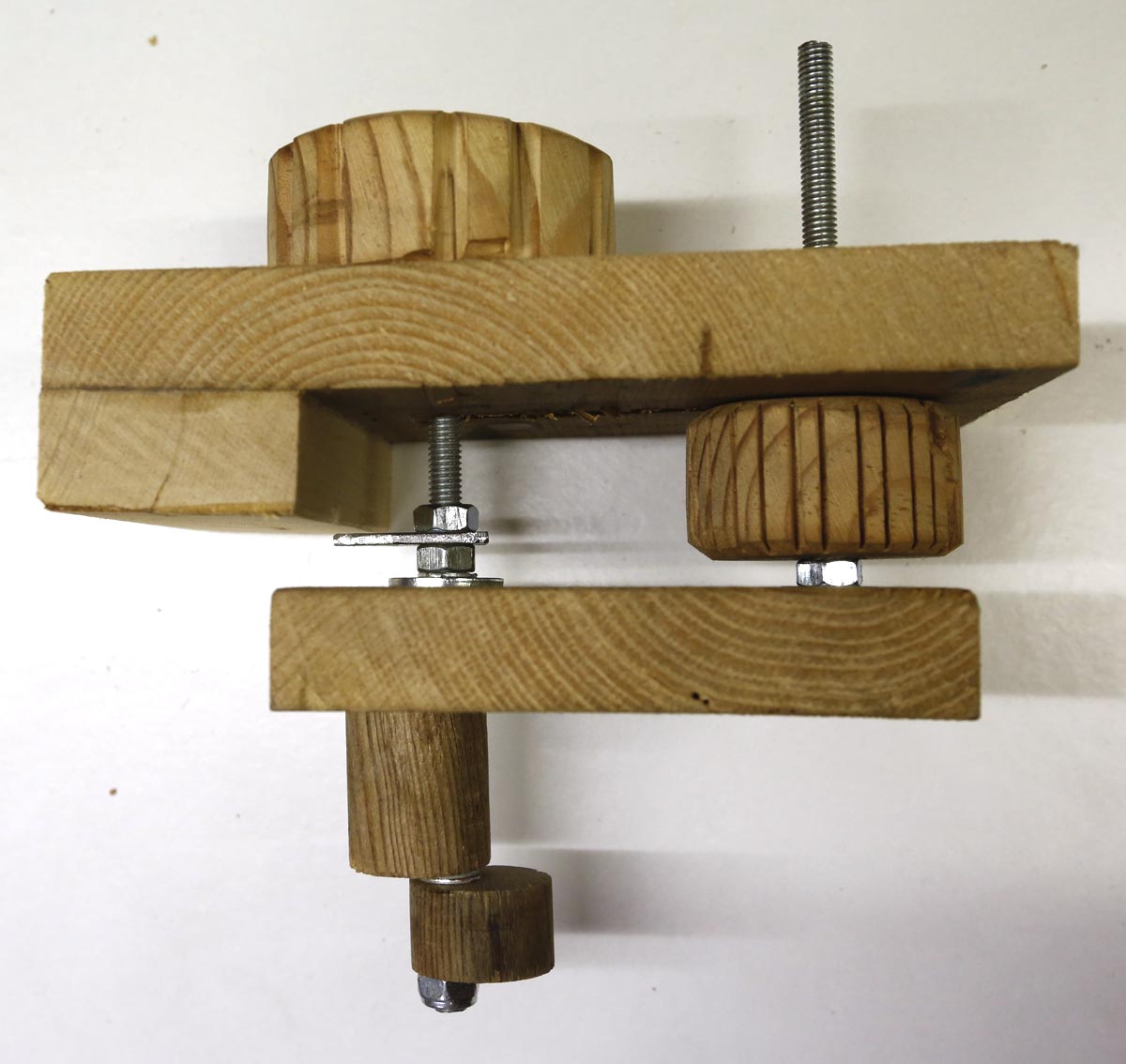

Vue de profil, bride déployée

[guydo67]

C'est une pièce que j'ai fabriqué en alu. J'en ai expliqué les dimensions un peu plus haut dans le post. Quand je parle de "sur base veritas" c'est de la conception dont je parle. Je me suis inspiré du valet veritas. Le reste c'est une tige filetée de 10, un écrou collé, un rond de dia 5 pour le serrage. Une fois la tige fixée dans le plateau, on met ce que l'on veut par-dessus, c'est l'avantage du système.

Ton système est aussi intéressant FMJ. Comme dit plus haut, je pense que le mien ne vaut pas non plus en serrage un serre joint, mais au moins j'ai quelque chose de facilement utilisable.

Guydo

[FMJ]

OK. Et pour la découpe en biseau de la came, tu as fait comment ? Et le bois utilisé ? J'aime bien l'idée du valet à bascule, avec l'extrémité de serrage elle aussi en biseau. Ca doit être pas du tout mal pour tenir les petites pièces.

[guydo67]

J'ai d'abord tourné le tout, percé, taraudé sur la moitié, coupé à 45° avec une fraise scie à la fraiseuse, puis repercé l'autre moitié à 11.
Le bois c'est du chêne, du parquet que j'ai récupéré. Le valet à bascule a été fait pour les petites pièces. Le valet à l'arrière est en V pour des pièces plus grandes.

guydo

[FMJ]

OK. Faut que je récupère du chêne ou du frêne car actuellement en bois dur je n'ai que de l'iroko que je trouve trop cassant.

Au fait, au premier coup d'oeil, j'ai cru que Ax nous proposait la quadrature du cercle. Mais non, finalement ils n'ont pas réinventé le fil à couper le beurre .... ca se visse simplement par dessous .
http://www.axminster.co.uk/leigh-bench-hold-down-clamp
