Petit retour sur scie à ruban Makita LB1200

[Secondaires]

si tu es en butée ici, il faudrait peut être jouer sur d autres réglages pour décaler la lame ?.

à moins que une de tes pièces soit tordue ou fendue? makita n a pas pu fabriquer un produit dont le réglage est insuffisant. donc soit tu as une pièces défectueuse, cassée, tordue (pour la forme, elles sortent toutes du même moule.....) et ça ce voit dessus, soit c est un pb de réglage machine...... avec des réglages à modifier ailleurs....

[FMJ]

Salut

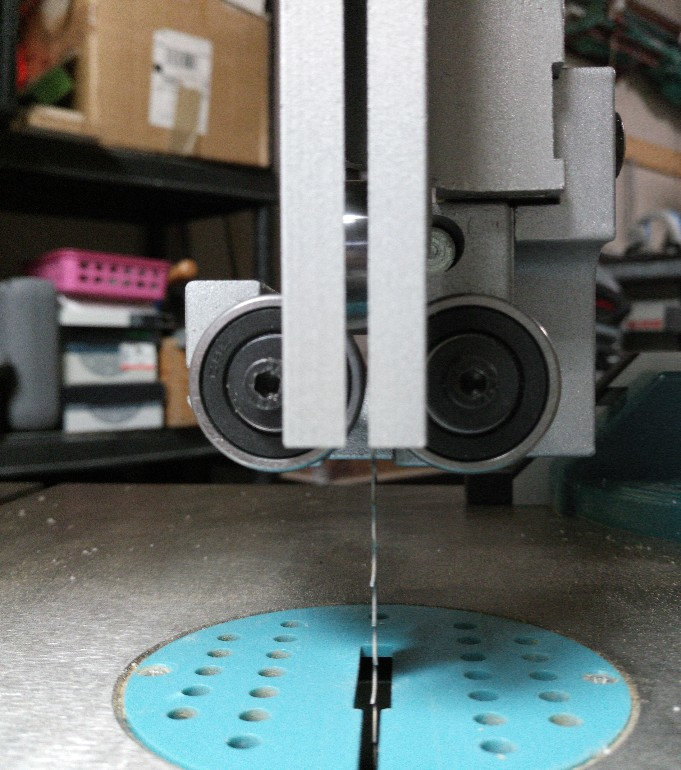

Oui c'est étrange. Voici le centrage de ma lame.Je suis certain que le réglage que je t'ai indiqué est le seul sur le guide supérieur. Pour l'avoir entièrement démonté, il n'y en a pas d'autre réglage.
Je pense que ça peut venir d'un mauvais réglage du volant qui serait trop "à droite". Pourrais-tu mesurer la distance entre la tangente gauche du volant et la paroi de gauche ? Sur ma machine, elle fait 12mm. Avec la lame tendue. je ne serais pas surpris que tu sois à plus de 20mm.

[Mazzer]

Merci Secondaires,

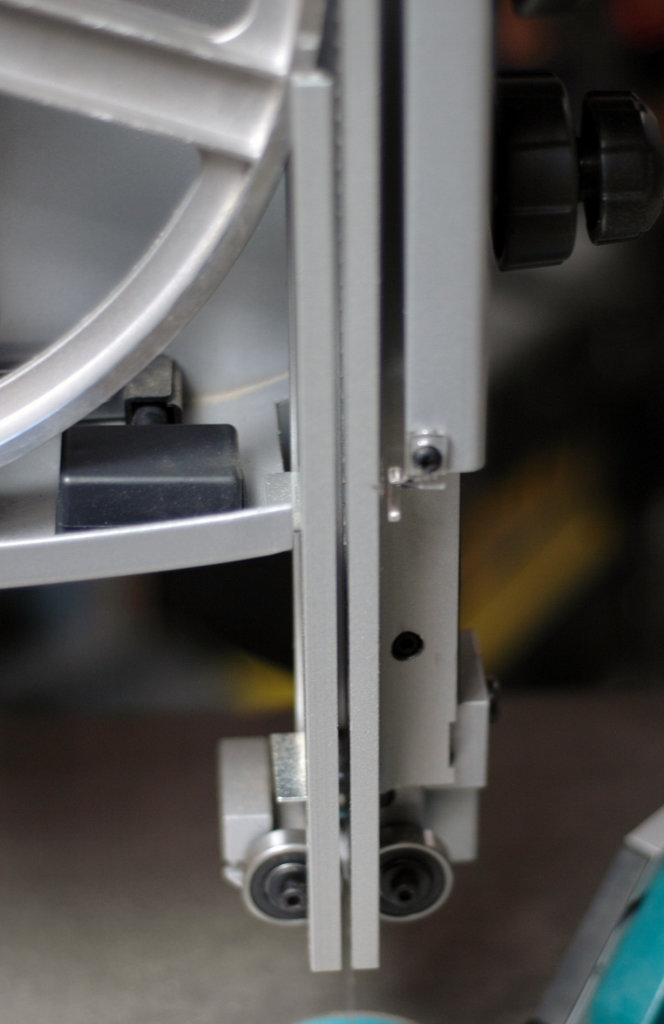

En Fait J'ai une image un peu floue mais on voit que la lame est correctement centrée en haut du guide et devie progressivement vers le bas.
.
Ce guide ne pouvant être réglé car son angle dépend du châssis lui même... à moins que je trouve une astuce pour lui donner un peu d'angle mais j'ai démonté la roue pour un meilleur accès et c'est loin d'être une évidence.

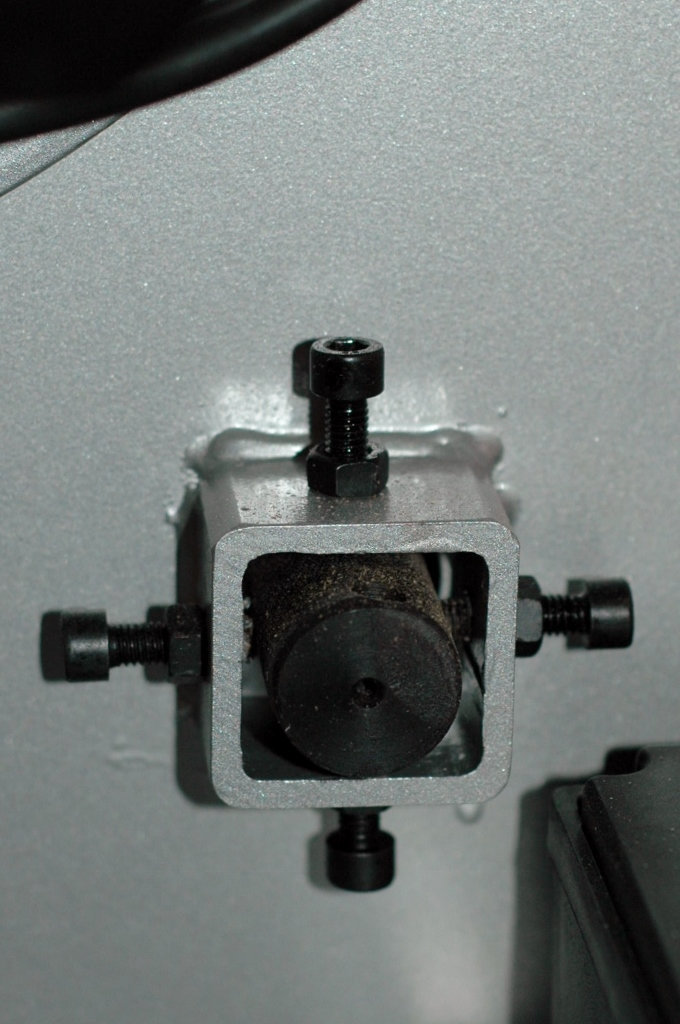

Sinon je peux tricher en décalant l'axe du bas:

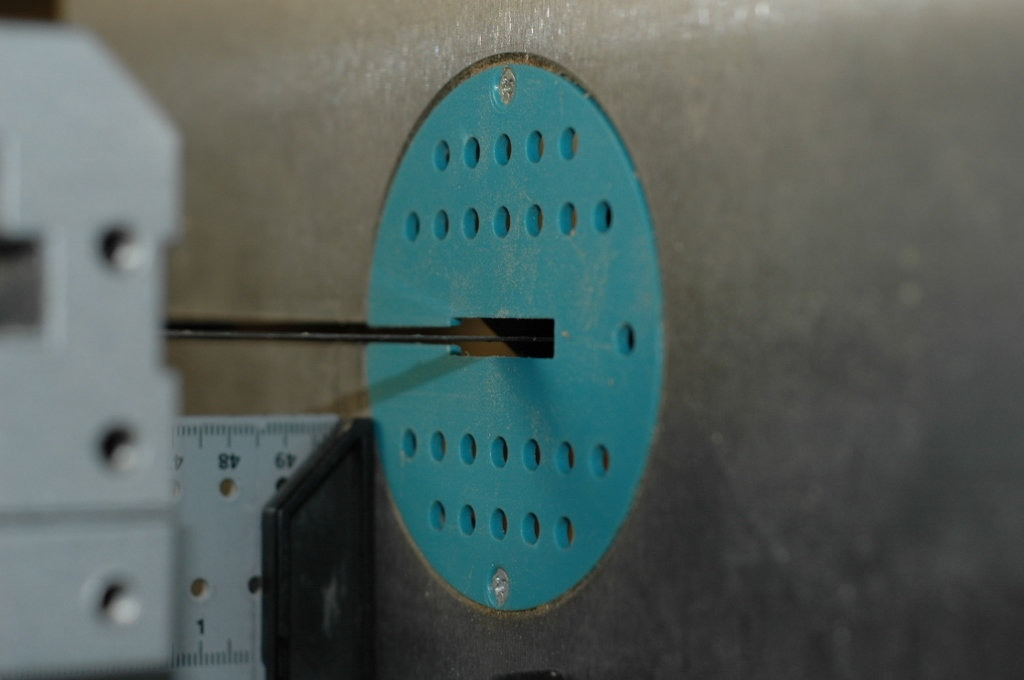

Dans ce cas j'aurais un lêger déport à ce niveau :



Fmj je viens de recevoir ton post .... je mesure 12mm sur le volant du haut et 11mm sur le bas... une différence qui a plutôt tendance à recentrer la lame sur le roulement. J'avoue être un peu dépassé.

Je pense aller voir mon revendeur .... comble de malchance les LED d'éclairage viennent de griller

[FMJ]

Pas de bol dis donc ?!! mais la petit led ne sert pas à grand chose. Fais cette modif, c'est un autre mode :
http://www.copaindescopeaux.fr/forum/le ... 30#p104043

Contacte le SAV Makita : généralement ils sont efficaces.
Même si ta machine est neuve, la renvoyer en SAV te coûterait une blinde vu son poids. Il faut corriger le pb à la maison.

Pour l'instant, ne touche surtout pas aux 4 vis de centrage du volant supérieur.
Tu as les mêmes valeurs que moi, donc ton volant à l'air d'être bien réglé.
Indique moi quelle est la distance entre le bâti à gauche et le côté gauche du guide (275mm chez moi).
Puis la distance entre ce bâti et la lame (ce qui donne la capacité de col de cygne : 317mm chez moi).

[Mazzer]

FMJ
J'ai vérifié les côtes :
Guide 274mm = idem
Lame 307mm soit 10mm de moins ! = écart au niveau du roulement.

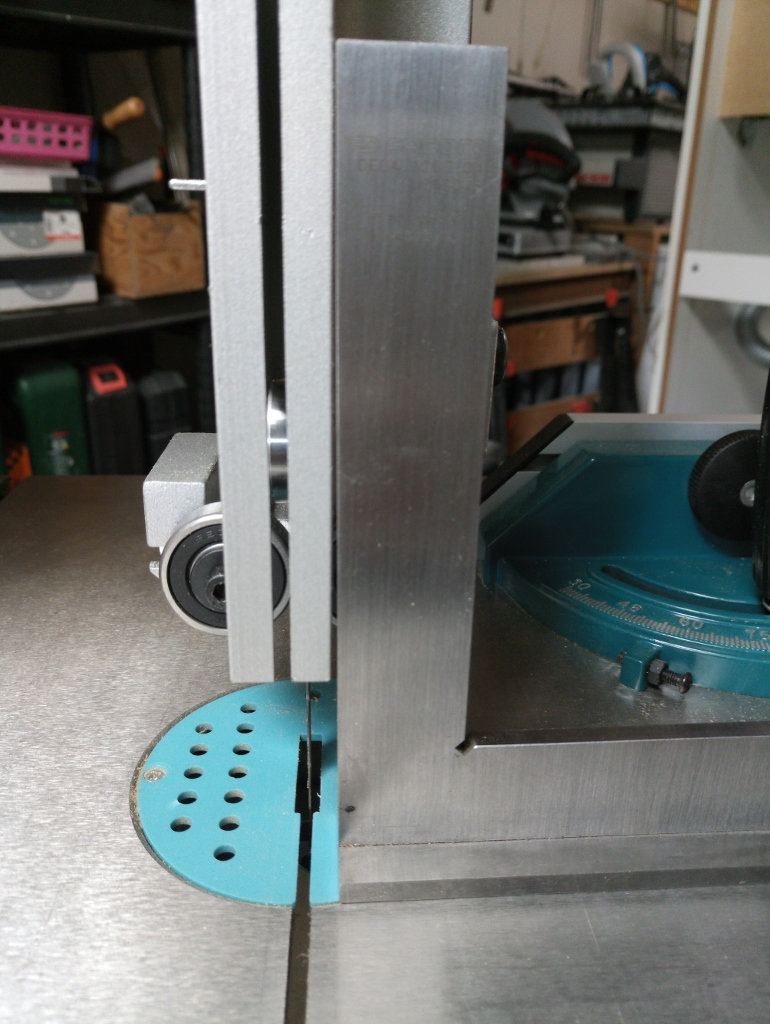

J'ai vérifié l'équerrage de ma table par rapport à la lame puis d'après la table le guide :

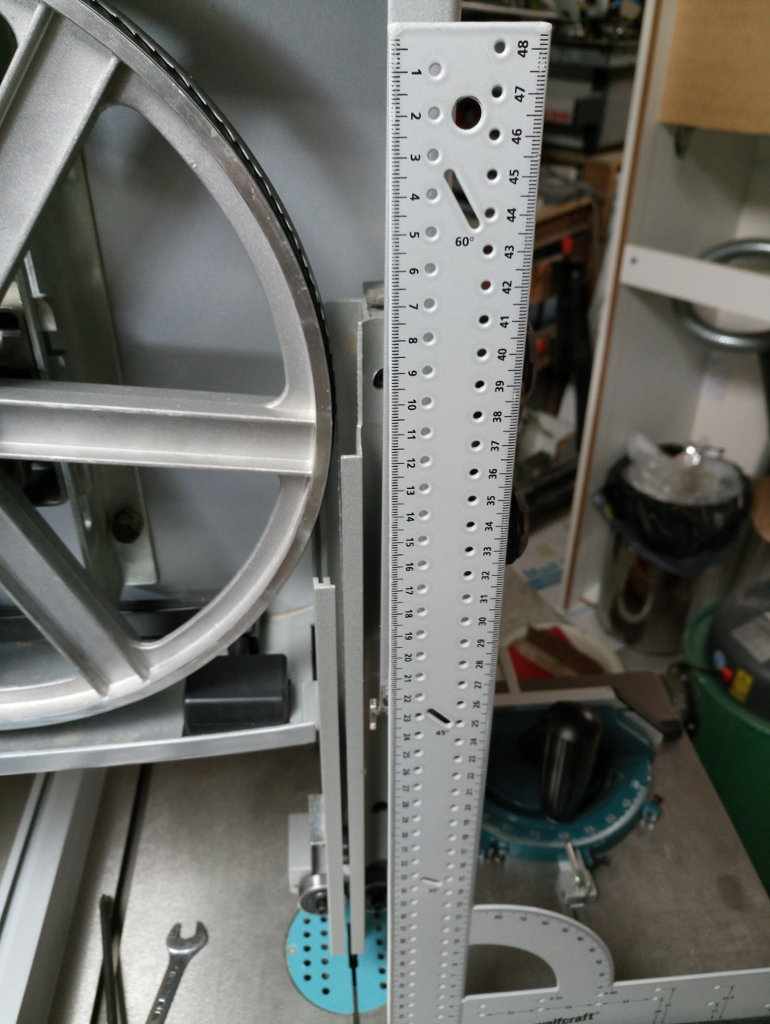

idem pour le bati :


on comprend mieux la position du roulement par rapport à la lame: le bâti est "Plié" ou a été soudé avec ce problème d'angle...

Dans le pire des cas je sort la lime pour me créer une marge de réglage au niveau du porte roulement, mais je vais tester le SAV Makita.

Merci FMJ pour ton aide ainsi que secondaires, je vous laisse tous les 2 profiter un peu de vos vacances.
Jean

[FMJ]

Oui si la table en fonte est bien d'équerre avec la lame, il y a un problème.
Par contre j'ai la même grande équerre Wolfcraft que toi. Mef, elle n'est pas très rigoureuse. Mais de là à avoir un écart de 10mm.

Ca serait étrange que ce soit un problème de bâti : celui-ci est fait par une machine outil, non manuellement.D'où le prix.
Ca peut varier un peu mais un tel écart ?!!!

Je vais regarder sur la mienne ce soir si je retrouve un écart d'équerrage au niveau du guide.

[Mazzer]

Je confirme FMJ l'équerre wolcraft est surtout là pour l'illustration, mais l'écart semble cohérent car il suffit de retourner l'équerre pour constater le même écart.

Par contre l'équerre métal est une vraie equerre Facom de mécanique et démontre le même écart (celle utilisée pour la photo du guide),
on s'en sert en méca avec de la sanguine pour contrôler des cotes à quelque 1/100°
Même en étant large je dois avoir un écart de 1/10°sur 15cm sur mon réglage préalable table/lame et nous sommes bien au-delà.
Un écart de fabrication ou un choc a une étape quelconque est toujours possible.

C'est bête, pour une "petite" scie à ruban, je la trouve vraiment performante, elle est silencieuse, a une bonne capacité de coupe, suffisamment précise et globalement plutôt bien foutue. Je donnerai des nouvelles des solutions. Merci encore pour les conseils.
Bon

[FMJ]

J'ai vérifié sur la mienne : le carter du guide présente un écart de 2mm en haut par rapport à la perpendiculaire parfaite.
Ca m'a d'ailleurs permis de m'apercevoir que la lame n'était plus d'équerre par rapport à la table. Bizarre, je suis certain de l'avoir recaler il y a 1 à 2 ans !

Mais il y a tout de même quelque chose qu je ne comprends pas : pourrais-tu vérifier comme pour le volant du haut, la distance entre la tangente du volant inférieur et le bâti ? J'ai relevé 10mm, soit 2mm de moins qu'en haut.
Où je veux en venir ?
> Si la distance bâti/volant supérieur = 12mm comme chez moi
> Si la distance bâti/volant inférieur = 10mm comme chez moi
alors je ne vois pas comment ta lame peut être décalée de 10mm par rapport à la mienne. Volants positionnés exactement au même endroit = la lame passe forcément au même endroit !!!!!!!! C'est mathématique !
Ou alors ils ont changé le diamètre des volants.
Tu comprends ce que je veux dire ?
Et si en plus la distance bâti/guide supérieur est le même que chez moi (ce qui est le cas), alors ton réglage de guide doit être le même que le mien. Même si ton guide est complètement tordu.

Le seul vrai problème que je ne comprends pas, c'est que nous n'avons pas la même longueur de col de cygne. Ca ce n'est pas normal !

Et tout ca, cette petite vérification m'a donné l'occasion de refaire une toilette à la demoiselle, démontage des volants compris. C'est fou ce que la siuire fine arrive à s'accrocher partout. Résultat : avec ma lame actuelle, ça ne vibre plus de façon dérangement. Il faudra que je teste avec une lame de 20mm.

[Mazzer]

FMJ J';ai repris ton texte pour être plus clair dans mes réponses.

J'ai vérifié sur la mienne : le carter du guide présente un écart de 2mm en haut par rapport à la perpendiculaire parfaite.
Ca m'a d'ailleurs permis de m'apercevoir que la lame n'était plus d'équerre par rapport à la table. Bizarre, je suis certain de l'avoir recaler il y a 1 à 2 ans !
Oui visiblement le réglage bouge facilement j'avais déjà un décalage par rapport au réglage initial
Mais il y a tout de même quelque chose qu je ne comprends pas : pourrais-tu vérifier comme pour le volant du haut, la distance entre la tangente du volant inférieur et le bâti ? J'ai relevé 10mm, soit 2mm de moins qu'en haut.

Où je veux en venir ?
> Si la distance bâti/volant supérieur = 12mm comme chez moi
> Si la distance bâti/volant inférieur = 10mm comme chez moi

je mesure 12mm sur le volant du haut et 11mm sur le bas... une différence qui a plutôt tendance à recentrer la lame sur le roulement. Effectivement la lame est forcément droite -contrairement au guide-

alors je ne vois pas comment ta lame peut être décalée de 10mm par rapport à la mienne. Volants positionnés exactement au même endroit = la lame passe forcément au même endroit !!!!!!!! C'est mathématique !
Ou alors ils ont changé le diamètre des volants.
Tu comprends ce que je veux dire ?

Pour la position des volants pas de doute on est trop proche pour que le problème vienne de là

Et si en plus la distance bâti/guide supérieur est le même que chez moi (ce qui est le cas), alors ton réglage de guide doit être le même que le mien. Même si ton guide est complètement tordu.
Le bâti et guide ont un décalage, les précédentes photos en témoignent

Le seul vrai problème que je ne comprends pas, c'est que nous n'avons pas la même longueur de col de cygne. Ca ce n'est pas normal !
D'où ma théorie, et l'inclinaison vérifiée, pas de réglage possible à ce niveau...

Et tout ca, cette petite vérification m'a donné l'occasion de refaire une toilette à la demoiselle, démontage des volants compris. C'est fou ce que la siuire fine arrive à s'accrocher partout. Résultat : avec ma lame actuelle, ça ne vibre plus de façon dérangement. Il faudra que je teste avec une lame de 20mm.

Tu as raison de prendre soin de la demoiselle, j'espère qu'elle te le rendra bien !

Je ne veux pas mobiliser trop de ton temps et te remercie d'avoir tout fait pour aider MA demoiselle, Je vais voir papa Makita, un incident ça peut arriver, et ils peuvent connaître le cas.
Bonne continuation

[FMJ]

Je réinsiste quand même : si tes volants sont positionnés par rapport au bâti exactement comme sur ma machine, alors il n'est pas possible que ta lame soit 10mm plus à l'intérieur que la mienne. Le guide n'a rien à voir avec la position de la lame : il vient juste se loger de part et d'autre, mais il ne change pas la "trajectoire" de la lame.
Ou alors il faudrait que le diamètre des volants fasse 10mn de moins que sur les miens, ce qui m'étonnerait fort.
Donc il y a quelque chose qui cloche dans ce que tu nous décris.
Tu es bien sûr que le guide inférieur soit bien réglé, et qu'il n'induise pas une déformation de la lame ?
Au fait même sans appui sur le roulement arrière du guide supérieur, ta lame tourne normalement ?

[Secondaires]

il manquerait pas une garniture sur ses volants?

[FMJ]

La garniture doit faire dans les 1.5mm, soit pas plus de 3mm d'écart. On est encore loin des 10mm.

[Secondaires]

et est ce que c est la même lame ?

[FMJ]

Tu penses à quoi ? que ce soit une lame de 8mm ou de 22mm, elle fait de toute façon dans les 1mm d'épaisseur.

[Mazzer]

Bonjour Secondaires et FMJ,
Tu as raison de réinsister !
C'est effectivement mathématique, et tu as raison :
Les côtes réelles sont.

Roue du haut :
tangente gauche 12mm tangente droite 325mm
Roue du bas :
tangente gauche 11mm tangente droite 325mm

Quand je fais les mesure j'écarte les roulements guide afin de ne pas fausser les mesure (1 paramètre en moins)

Et c'est là que je corrige 32,5cm pour la lame, comme tu l'as dit c'est mathématique.
Comme un C... j'avais pris ma cote sur le cache métallique à droite de la lame et non la poutre!

Les volants sont bien garnis.

Pour prendre une même référence - la poutre du bâti- je corrige les côtes :

le rail du guide alu est à 31,3cm de la poutre du bâti et la lame à 32,5cm



Désolé si j'espace mes post je suis certes en congés mais comme bien d'autres terrassé par la grippe.

[Secondaires]

idem pour la grippe.
mais on est d accord que si ta lame est un peu moins longue les volants sont déplacés pour tendre la lame...non? je précise que je m intéressé à ce fil mais je n ai pas cette sar....

[Mazzer]

Oui effectivement mais le déplacement est uniquement vertical et au niveau de la roue du haut. Pas d'incidence sur la distance guide et lame par rapport au bâti.
Soignes toi bien !

[FMJ]

Désolé pour vos grippes mais si vous êtes gentils, vous les gardez pour vous ces petits cadeaux de fin d'année ! Ici on n'en veut pas !
Bon courage en tout cas.

Mazzer
Tes volants sont positionnés exactement de la même façon que sur ma machine, donc je ne m'explique toujours pas le fait que ta lame soit 8mm plus à droite du bâti que la mienne ???!!!
Pourrais-tu mesure le diamètre de tes volants. Je serais très surpris qu'ils les aient modifié ?!

Ensuite, je trouve bizarre que tu ais un problème de centrage de lame alors que sur ta photo elle semble parfaitement centrée par rapport à la plaque d'insertion bleue ?!

Secondaires
Si la lame est plus courtes, la position des volants sera effectivement modifiée, mais selon l'axe vertical, pas latéralement.

[Secondaires]

ok mais les vis de réglage des axes peuvent aussi jouer latéralement.
question, le châssis n est pas voilé ? ( chutte pendant le transport ? mauvais montage du piétement qui a terme vrierait le chassis ?

[Mazzer]

Secondaire ok avec toi, vu les mesures à l'équerre (précédentes photos) c'est le chassis qui a un problème.
FMJ, non, ma lame est parfaitement verticale (325mm du bati au volant du haut et bas et idem pour la lame) et effectivement c'est logique. (Je ne reviens pas sur l'erreur de mesure déjà évoquée.)
C'est bien mon guide qui a de l'angle, il ne fait que suivre le chassis.
Le colis était pourtant nickel, mais ma SAR a un écart.
Je vous libère de ce casse tête : Chassis faussé = SAV. Je me vois mal bidouiller avec une presse ou ressouder le bâti
