Ma table de défonceuse

[ludo_b]

Salut,
Je débute moi aussi mais voici quelques solutions : si tu as du mdf de 6mm (ou autre chose de 6 mm) tu en colles 2 bandes pour servir de support à ta défonceuse.
Si tu n'as pas ça, tu peux te fabriquer une semelle pour ta défonceuse, en contreplaqué de 10mm par exemple (puisque tu ne descends que de 6mm ça devrait passer) et suffisamment large pour que cette semelle prenne appui là ou tu n'as pas défoncé. Pas besoin de guide puisque tu fraises au milieu.
Tu fais juste un trou pour le passage de ta fraise et tu visses cette nouvelle semelle à la place de l'ancienne.

Qu'est-ce qui t'a gêné pour usiner l'empreinte de tes 2 guides à part le plan faux?
Pour l'instant j'ai défoncé le plateau comme toi mais je pense fraiser aussi l'emplacement des guides pour que la surface d'appui soit celle sous les guides et pas celle sous la défonceuse : il me reste très peu d'épaisseur, entre 3 et 5mm parce que je ne voulais pas trop perdre en capacité de fraisage.
Je ne sais pas encore comment m'y prendre pour faire des rainures précises pour ces tiges (sans jeu). Quand je les traces, vu qu'elles sont rondes j'ai l'impression de tracer un peu n'importe quoi. Il faudra que je refasse un essai de traçage (quand j'aurais plus de temps pour ça)

bon courage pour la suite, ton sujet m'intéresse!

[fp003]

Bonsoir,
Désolé pour le compte rendu d'hier, mais je n'ai pas eu le temps....
Concernant mon problème d'avant hier, celui-ci a été réglé !

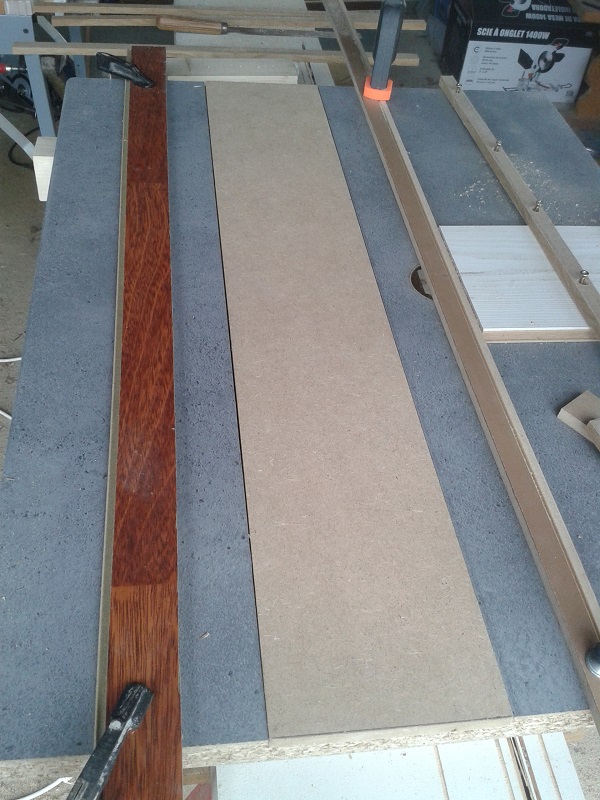

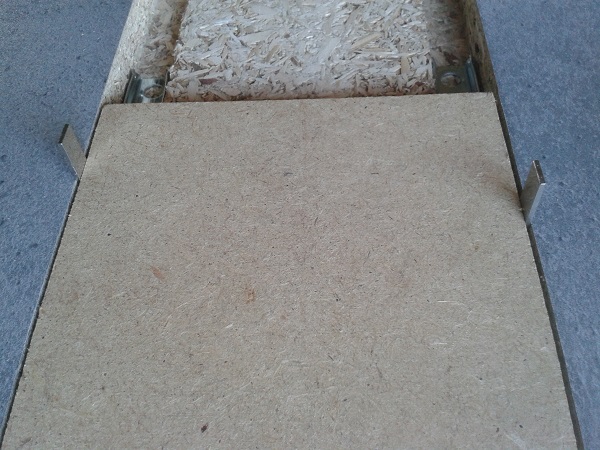

J'avais déjà une idée similaire à ce que ludo_b proposait : j'ai utilisé des règles d'appui réglés en hauteur pour enlever ce qui me restait.
1 - réglage de la hauteur avec des rondelles

2 - Vissage de la règle d'appui

3 - 1ière partie finie

4 - Vissage d'une autre règle d'appui de même hauteur que la pièce finale

5 - Défonçage de la partie correspondante

6 - Et voilà !

[fp003]

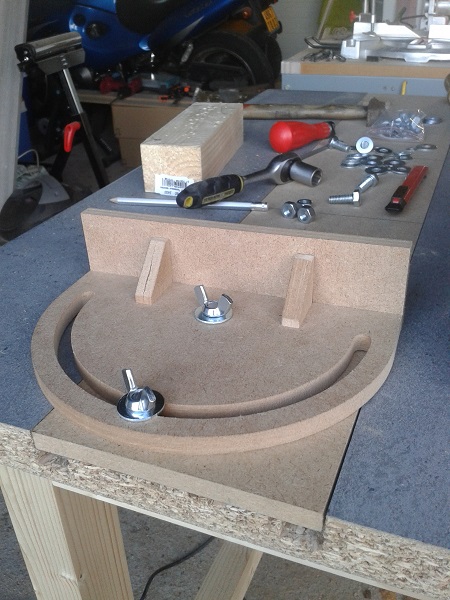

- Vue avec la pièce qui coulissera

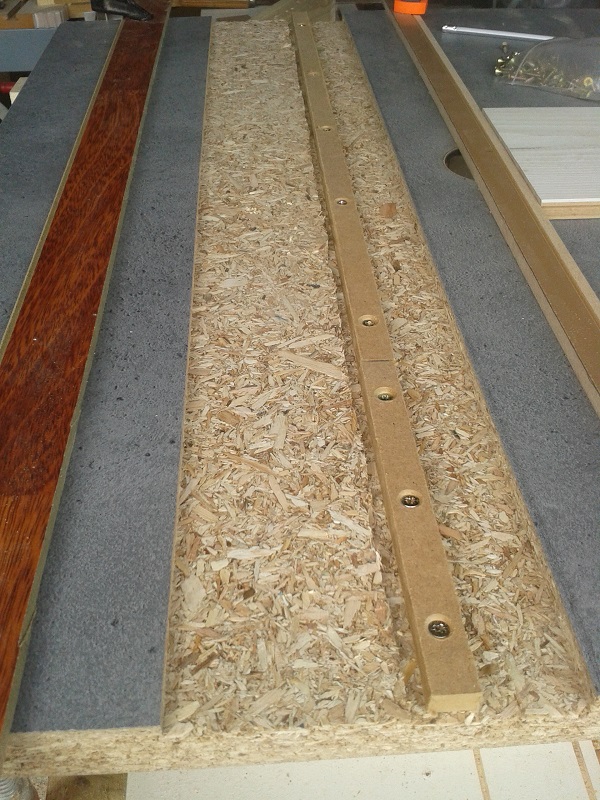

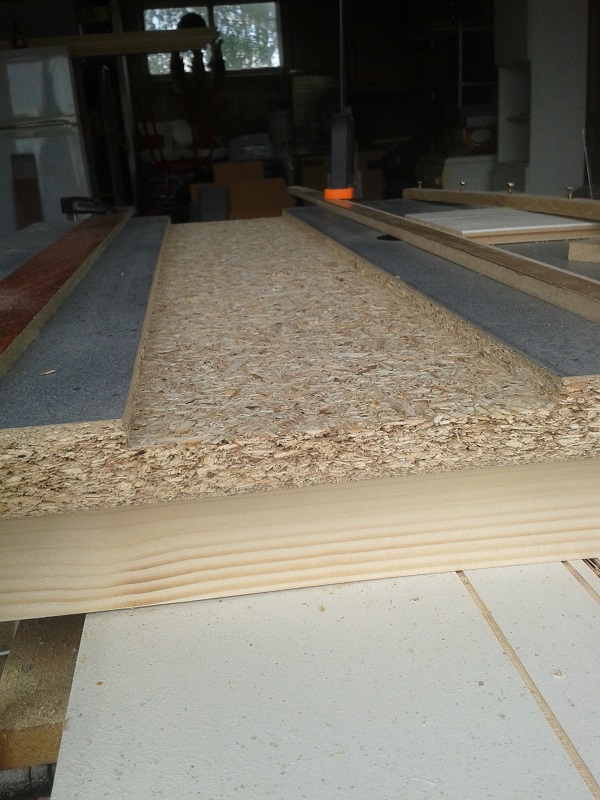

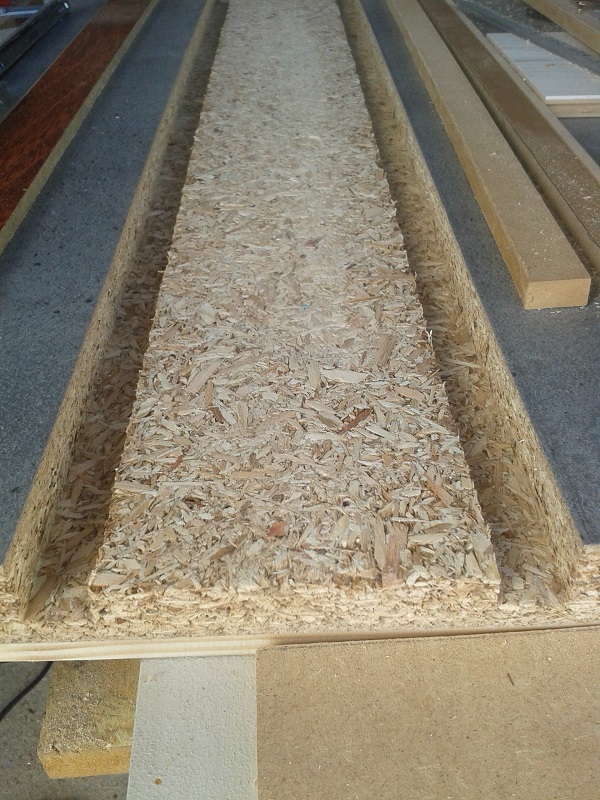

- Défonçage des rainures qui recevront les glissières

Puis il m'a été livré mon Wolfcraft.......

[fp003]

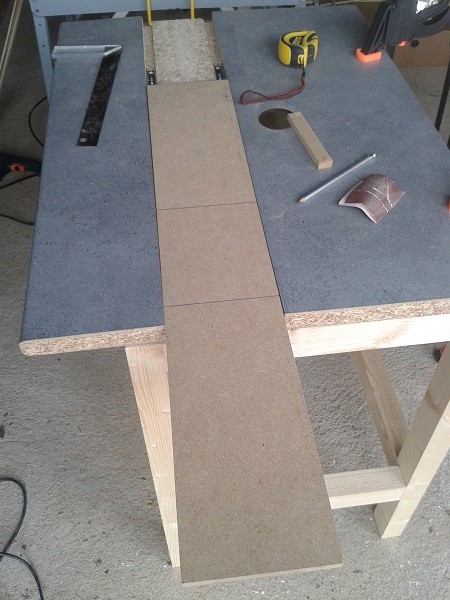

- Vue globale

- 1iere utilisation

- 1ier assemblage

- 1ière partie du piètement

Voilà pour aujourd'hui...... la suite un peu plus tard dans la semaine ....

[paulo51]

Pas mal comme petit projet, j'hésite a en faire une pour bricoler. Je ne sais pas si ca me serais utile sachant que jai un toupie kity. Bon courage a toi.

[fp003]

Bonjour,
Merci paulo51 pour tes encouragements
Pour ce qui concerne la suite du projet :

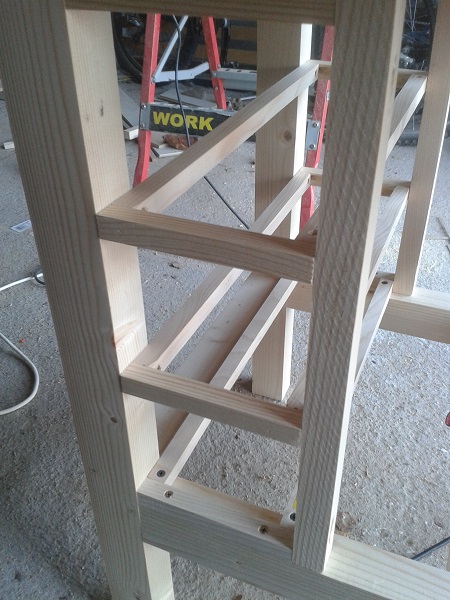

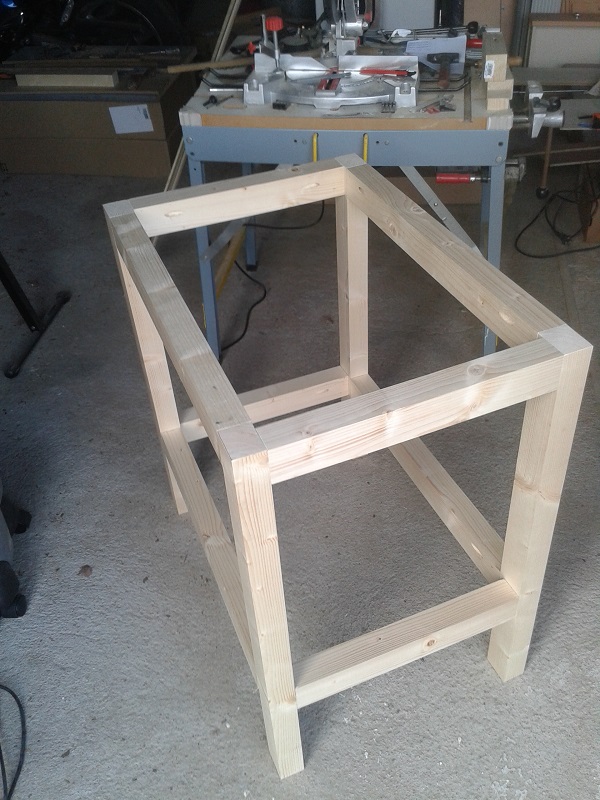

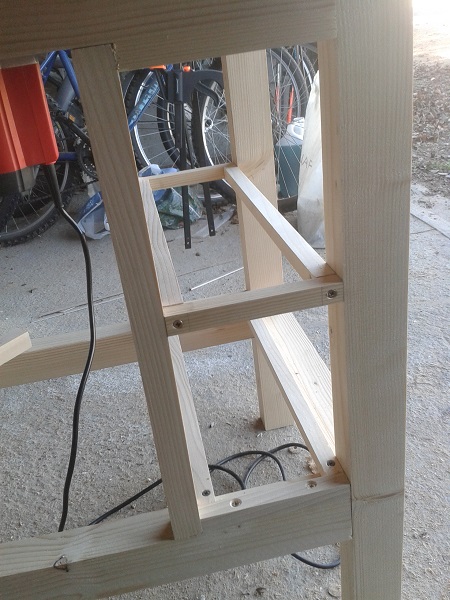

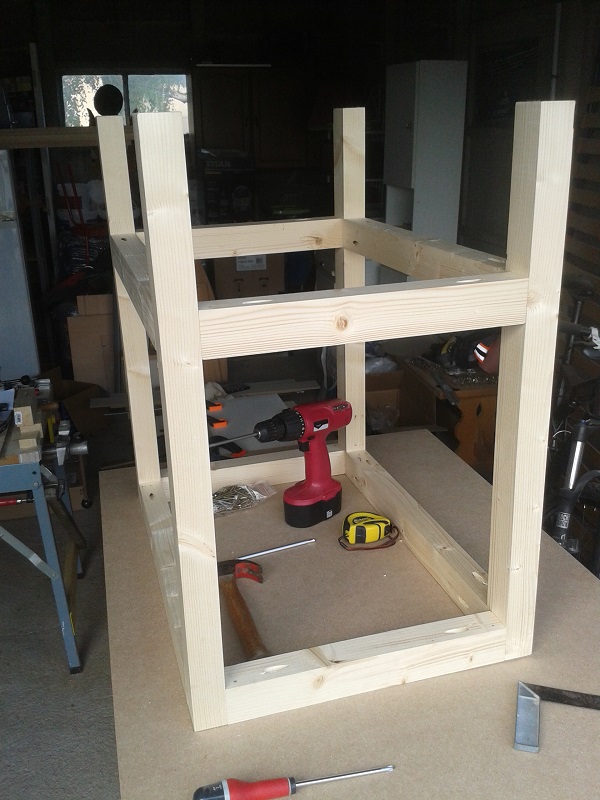

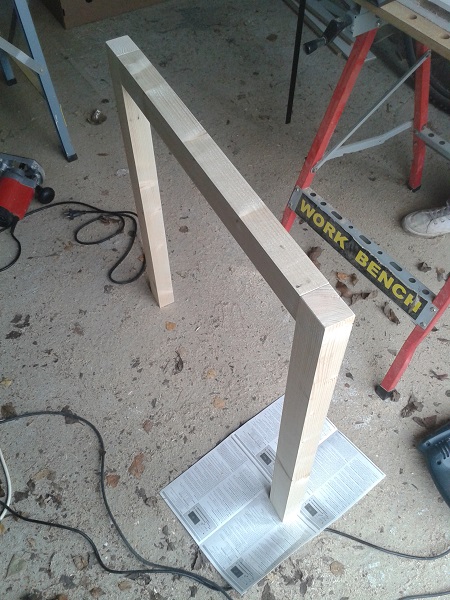

- J'ai commencé l'assemblage de mon piètement

[fp003]

- Ensuite, du guide coulissant avec ses glissières :

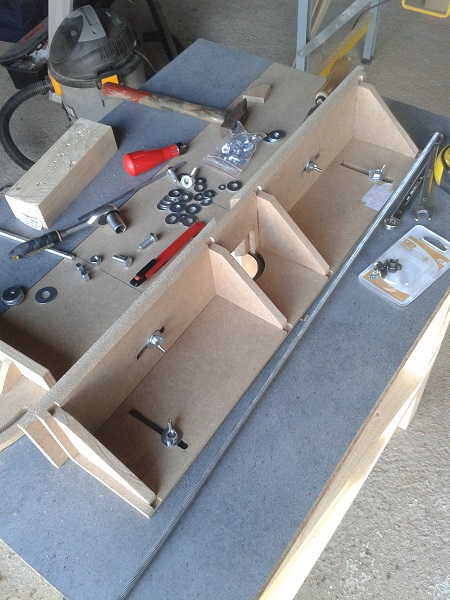

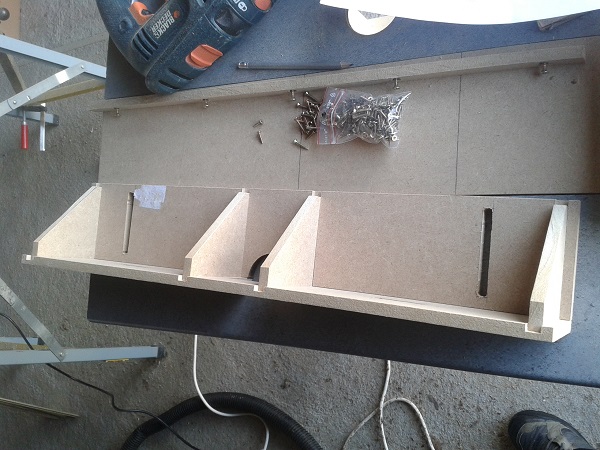

- J'ai collé et vissé les différentes pièces du guide angulaire (il ne restera plus qu'à le fixer sur le guide coulissant) :

- Je me suis, après, lancé dans la réalisation du guide avec le défonçage des rainures qui recevront les renforts. J'ai donc usiné les 2 pièces constitutives en même temps afin que mes rainures soient parfaitement alignées sur les 2 pièces :

Maintenant suite Lundi prochain car c'est le week end !!!!!!!

[fp003]

Bonjour,
C'est donc reparti pour la suite de cette réalisation
J'ai donc continué les usinages sur les différentes pièces du guide :

puis les équerres :

et enfin le collage - vissage de l'ensemble :

[fp003]

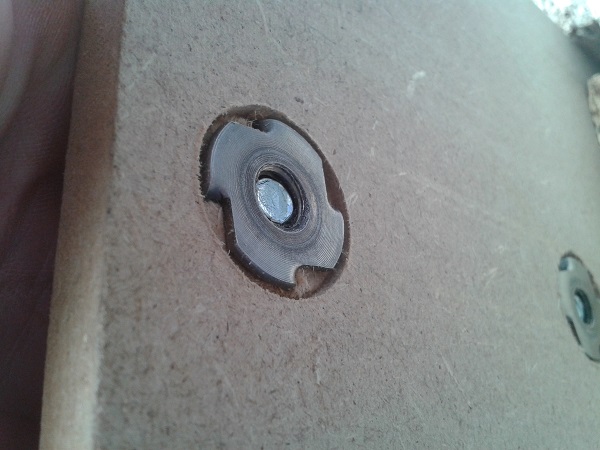

Ensuite, préparation des écrous à frapper pour le guide et le guide angulaire :

ce qui donne pour le guide :

et pour le guide angulaire :

Voilà pour aujourd'hui. Demain je m'attaque à la fixation de la défonceuse sous la table .....

[fp003]

Bonjour,
Aujourd'hui : fixation de la défonceuse sous la table. Par rapport à ce qui se fait sur beaucoup de projets, j'ai fait une variante .....
J'ai choisi un système de pression sur une barre de stub diam. 8 mise à la place du guide....
Explication :

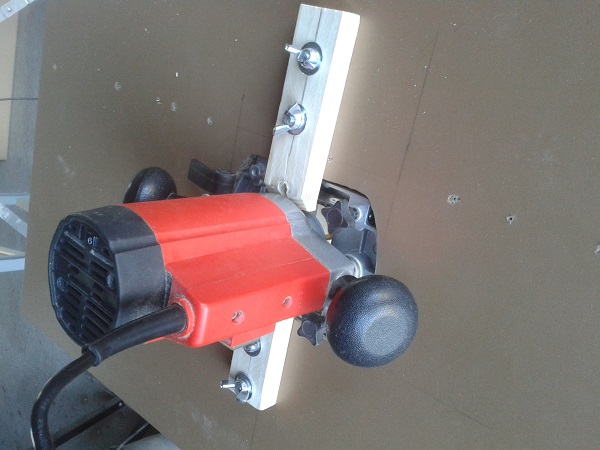

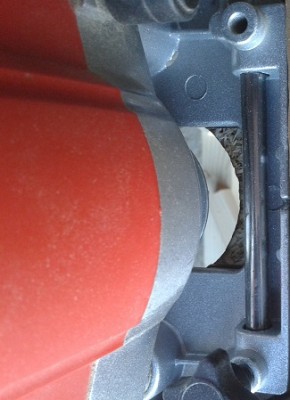

J'ai coupé 2 barres de stub diam. 8 afin que celles ci ne dépassent pas de l'encombrement de la semelle et je les ai installées dans les logements prévus pour le guide de la défonceuse :

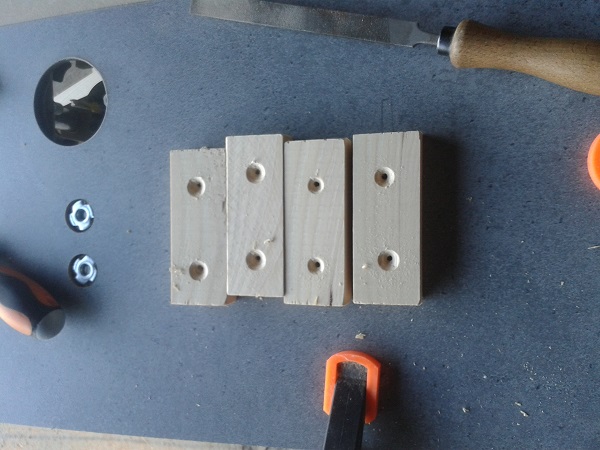

Ensuite, j'ai fabriqué 2 cales de pression avec, à l'extrémité de celles-ci, une vis qui appui sur chacune des barres et 2 trous de passage qui servent aux vis de blocage sous la table (par l'intermédiaire d'écrou à frapper pris dans la table :

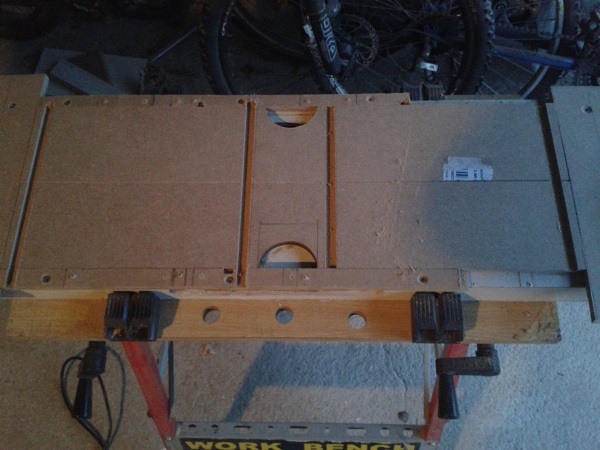

Vue de dessus des cales :

Vue de dessous avec la vis de pression :

[fp003]

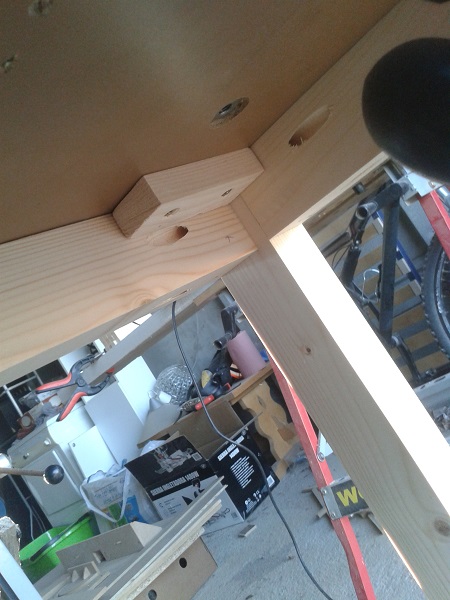

Puis montage de l'ensemble sous la table :

Et ça marche !!! Ça ne bouge pas d'un poil !!!
Ensuite, comme je pense utiliser mon piètement pour servir de support et pour ma défonceuse et pour ma scie circulaire, j'ai donc besoin de faire un plateau amovible.
J'ai donc calé ce premier plateau pour la défonceuse avec des cales de positionnement :

Voilà pour aujourd'hui !!!!

[fp003]

Dites moi ce que vous en pensez car je me sens un peu seul sur ce post......

[pilpoil]

bonsoir
je suis le post depuis le début et je doit dire qu'elle est chouette ta table .c'est un post plaisant a regarder et la qualité de la réalisation est très bien;vivement la suite
bonne soirée

[paulo51]

J'ai pas trop compris ton système de vis de pression et autre. Vivement que tu la termine pour que tu puisse commencer a faire la mienne hihi

[fp003]

Merci pour vos encouragements, ça fait plaisir ......

[fp003]

Alors aujourd'hui, pas beaucoup de photos car j'ai réalisé les glissières de mes tiroirs et ça m'a occupé toute la journée !

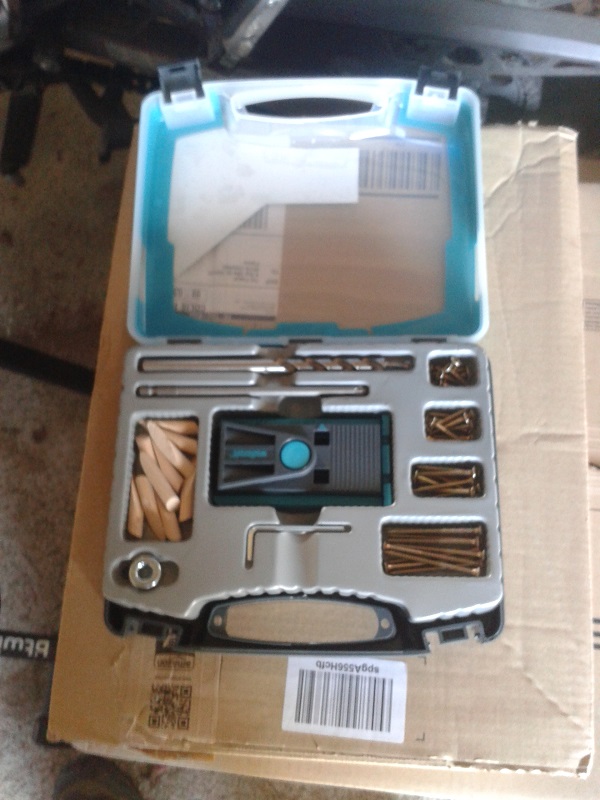

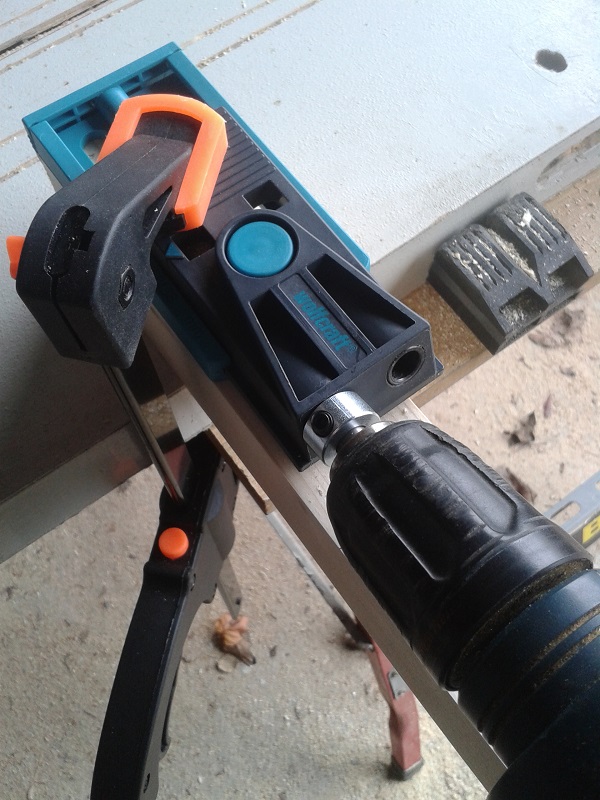

Je me suis pris la tête avec cette réalisation car en début de matinée je n'avais toujours pas reçu mon foret de mon gabarit de perçage en biais. En effet, ce week-end, j'avais cassé l'original en réparant un lit cassé et, dans lequel, une vis cachée m'avais cassé la pointe . Hier, j'ai fait tous les magasins de bricolage de ma ville en espérant en trouver. Et bien rien !! Que neni !
J'ai donc recommandé en urgence hier ce foret sur amazon et c'est arrivé aujourd'hui à midi ! Merci amazon !
Comme vous pourrez le constater sur les photos ci-dessous, j'ai diminuer le nombre tiroir. En effet, si j'avais conservé les 8 tiroirs prévus initialement, ceux-ci auraient été trop petits. J'ai donc revu ma copie et prévu 2 tiroirs sur la droite et 3 tiroirs sur la gauche.
N'ayant pas encore mon foret lorsque j'ai commencé ce matin, les glissières des tiroirs de droite ont été "bidouillés" car je n'avais que très peu de prise pour les fixer.
Une fois celui-ci arrivé tout est devenu plus facile !
Ce gabarit est vraiment génial !

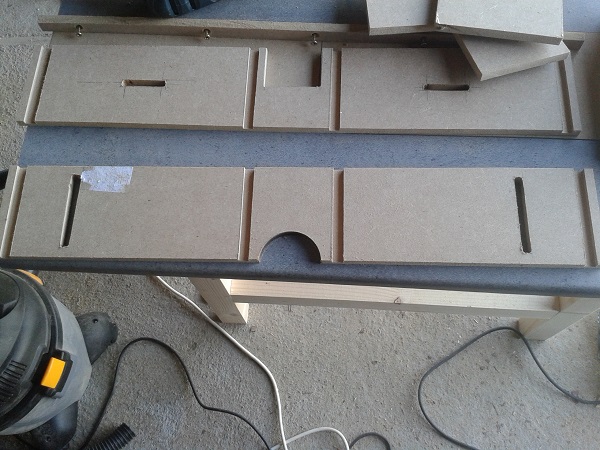

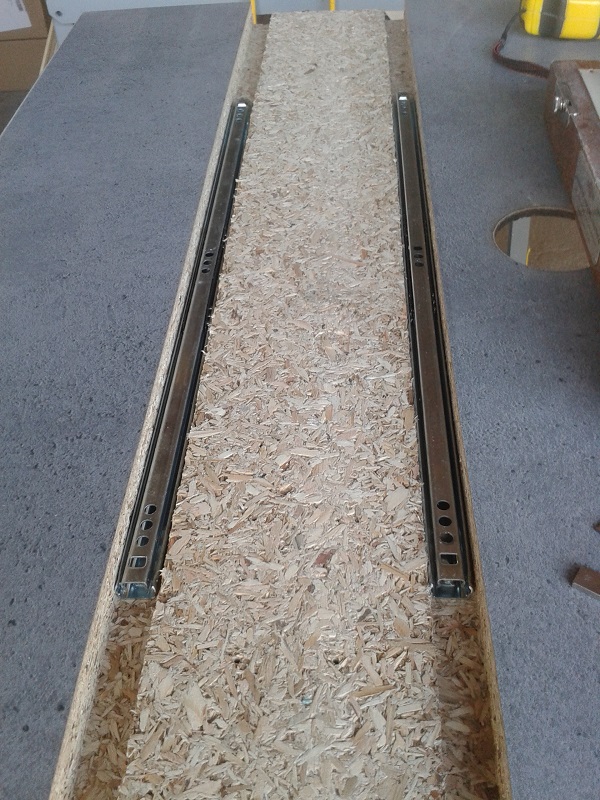

Voici donc la réalisation des glissières de droite :

Puis celles de gauche :

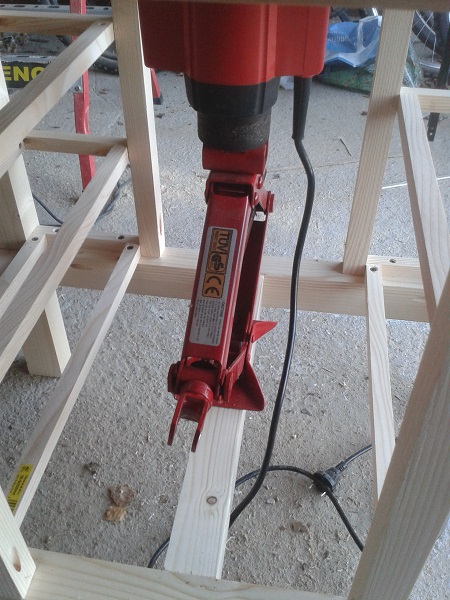

J'ai aussi fixé la barre du milieu qui supporte le cric avec un essai de celui-ci. Cela a l'air de fonctionner pas trop mal du tout !

Voilà ce que cela donnera :

Voilà pour ce soir.....

[rubnat]

salut a tous

c'est du super boulot ça va te faire une belle machine bravo
l'idée du crick est très souvent utilisée et si ça fonctionne bien sur ta machine c'est parfait
mais as tu vu ceci
http://www.copaindescopeaux.fr/forum/vi ... rometrique
tu peux peu être adapté le système sur ta défonceuse....l'avantage est de ne pas bloquer de l'espace occuper par ton crick et surtout tu fais ton réglage sur le dessus, et ça, c'est un vrai confort

Phil

[fp003]

Bonsoir rubnat,
Je regarderai demain si j'ai un trou dans la semelle pour envisager ce genre d'ascenseur. Merci pour l'info en tout cas !

[ludo_b]

On est nombreux à te suivre.
Ta table commence vraiment à prendre forme. ça me donne envie de refaire la mienne. Je l'ai commencé avec des chutes de mélaminé pour faire le plateau ainsi que le support. Comme ce sont des restes ça ne rend pas très bien au final, la tienne par contre est vraiment chouette!
Y'a pas à dire quand c'est fait en "vrai" bois ça a une autre gueule. Bon courage pour la suite!

[fp003]

Bonjour,
Alors aujourd'hui, les choses ont bien avancées

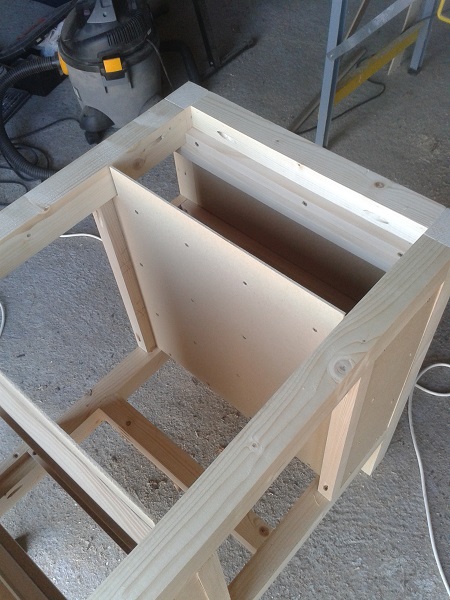

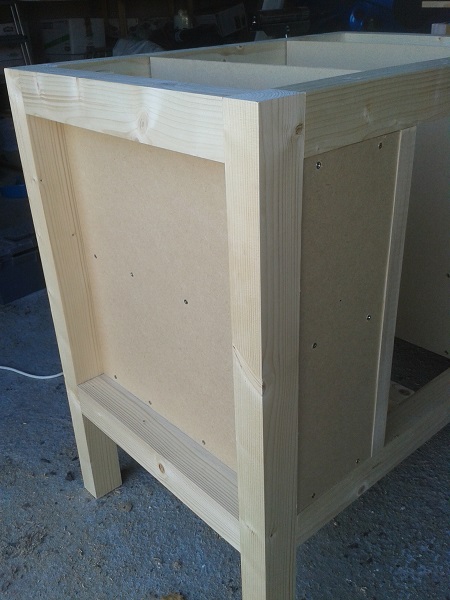

Tout d'abord, j'ai commencé par fermer les côtés des logements des tiroirs avec du médium de 3mm :

Vue de dessus sans le plateau
