Salut !
Je rebondit ici parce que c'est en cherchant à me faire un gabarit comme celui là que je suis tombé sur le site/forum et la super réalisation de ce guide !

Je recherche personnellement à faire un gabarit qui puisse me faire des séries de 32 en perçage de 3mm, les perçage des vb pour les étagères, de 20mm à 9,5 du bord, et pour les minifixs.
Quitte à me faire THE super guide qui fait tout, je cherche en effet à y intégrer la solution de perçage pour les charnières et idéalement les coulisses de tiroirs.
Je travail dessus à temps perdu et n'en suis qu'a la phase d'ébauche croquis réflexion.

Je vous partage un liens qui peux tout de même aider, je ne l'ai pas vu encore : https://www.hettich.com/fileadmin/conte ... _fr_CA.pdf

Le gabarit pour table MFT marche très bien pour faire les trous au pas de 32.
Avec une bague de copiage de 27 et un foret de 3mm ca marchera très bien.
Pour les VB (je ne sais pas ce que c'est VB...) je ne peux pas te répondre mais regarde le plan du gabarit, peut etre que ca colle avec ta demande.
En tout cas ce sera plus économique que le système Hettich...

Un gabarit vb, charnières & compagnie est sur ma todo list depuis un moment. Et pour en avoir déjà discuté ici et là je ne suis pas le seul !
Voici un exemple de gabarit existant bien fichu pas trop cher: http://www.copaindescopeaux.fr/forum/am ... 18059.html
Si ça peut aider...

Aïe ! Le liens ne fonctionne plus !
Mais merci gumma.

Je pensais partir sur le même fonctionnement que ton gabarit mft, avec un perçage de 30 pour un fraise de 20. Ce que je creuse encore, c'est pour faire des butée à 9,5 du bord de mon étagère, idéalement modifiable pour la solution en perçage de 18mm (autre système, autre marque)
Le plus simple est sans doute de faire des gabarits pour chaque utilisation, mais le must serait de tout regrouper sur un bien pensé.
Si tu retrouve le liens qui marche pour ton exemple !? Je n'en ai pas trouvé beaucoup.


Bonne soirée

bobnivek a écrit : 12 févr. 2018, 16:51 Si tu retrouve le liens qui marche pour ton exemple !? Je n'en ai pas trouvé beaucoup.

Salut,
Voici le lien : http://www.copaindescopeaux.fr/forum/29 ... ch#p243998
Bonne soirée

Hello,

juste au cas où, il y a ici une commande groupée sur le gabarit de la MFTC :
http://www.copaindescopeaux.fr/forum/36 ... 37#p291193

donc pour ce gabarit
http://www.copaindescopeaux.fr/forum/29 ... tc#p188481

Demande d avis???
Après plusieurs jours de réflexion
J arrive a ceci encore pas fini olé
21 € casto

Bonsoir

@69210bibi

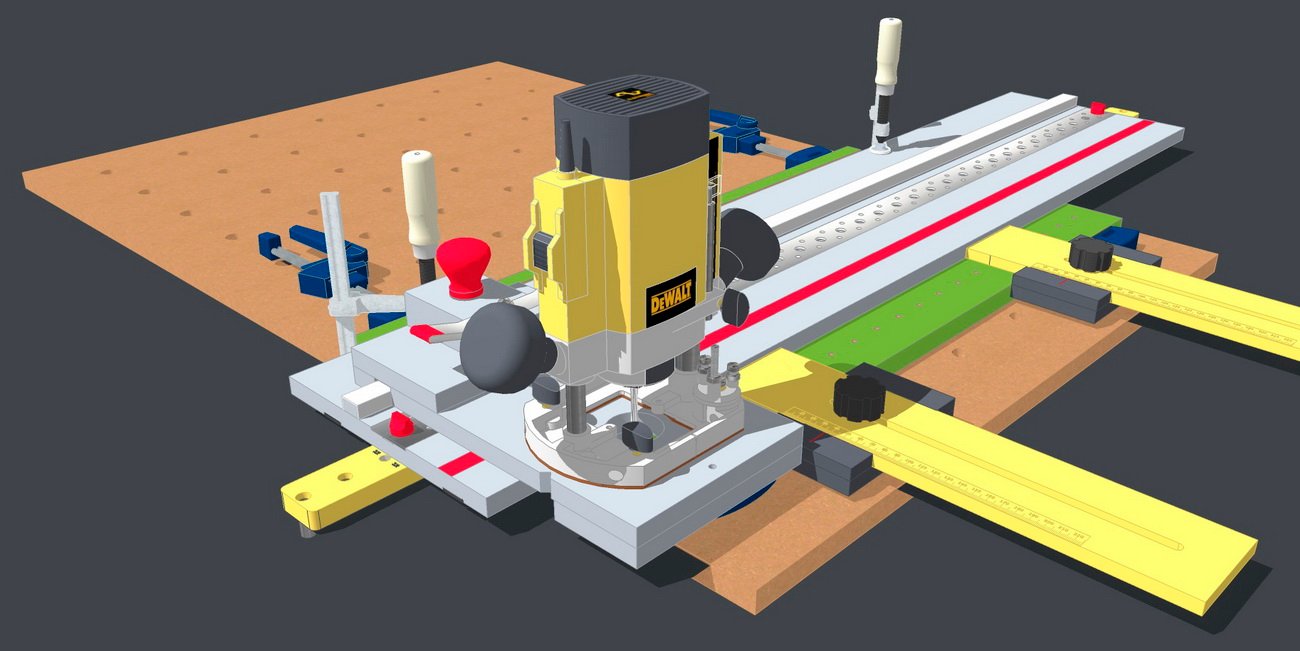

Sur la base d'utilisation de ce même profil équipé de perçage au pas de 32 mm j'ai conçu il y a quelques temps un système facilement réalisable et inspiré du système LR32 de Festool.

Pour ceux qui serait intéressé par la réalisation ou les détails de cet outillage, j'ai mis en partage les plans SketchUp de ce gabarit de perçage sur le site de SketchUp 3DWarehouse .

Voir ici

JDD
