Un établi Roubo-Schwarz pas à pas

[bob27]

Bonjour

Bravo pour le plateau, belle étape de finie !
Pour le rouleau, il se nettoie comment ? à l'eau ? Ou bien, tu attends que la colle soit sèche et tu grattes ?

Prochaine étape, les pieds ?

[alrj]

Bonjour bob27

Comme j'utilise de la colle blanche classique, je nettoie simplement le rouleau à l'eau tiède. Je ne laisse pas la colle sécher dessus, mais je ne me précipite pas non plus: il m'est déjà arrivé d'attendre plus de 30 minutes avant de le nettoyer, cela n'a pas posé de problème.

Évidemment, avec une colle waterproof, je vais utiliser autre chose que le rouleau.

[ThReM]

Les spatules et pinceaux silicone sont bien également pour étaler la colle.
L'avantage c'est qu'on peut laisser sécher la colle dessus et ensuite la détacher pour l'éliminer en déchet. Ca évite de polluer l'eau d'égoût avec la colle

[egtegt]

Tu l'as mieux fait que moi. Quand j'ai collé mes trois morceaux ensembles, il y a eu un jour d'environ 1 mm aux extrémités. Et rattraper 1 mm sur des panneaux de 8 cm par 30 cm en chêne, c'est pas mes 6 serre-joints qui ont suffit.

[alrj]

Bonsoir à tous,

Tu l'as mieux fait que moi. Quand j'ai collé mes trois morceaux ensembles, il y a eu un jour d'environ 1 mm aux extrémités. Et rattraper 1 mm sur des panneaux de 8 cm par 30 cm en chêne, c'est pas mes 6 serre-joints qui ont suffit.

J'étais content d'avoir le jour au centre plutôt qu'aux extrémités, c'est bien plus pratique pour le serrage!

Les spatules et pinceaux silicone sont bien également pour étaler la colle.
L'avantage c'est qu'on peut laisser sécher la colle dessus et ensuite la détacher pour l'éliminer en déchet. Ca évite de polluer l'eau d'égoût avec la colle

C'est vrai, c'est peut-être pas terrible de balancer ça à l'égout. Ma seule expérience avec un pinceau silicone a été assez mauvaise, je n'arrivais pas à étaler la colle correctement. Je crois qu'une spatule me correspondrait déjà mieux.

Prochaine étape, les pieds ?

Bien vu!

Allez, on y va. Mais vous allez être déçus, il n'y a pas grand chose à voir. Et j'ai surtout un peu l'impression de me répéter.
Comme le collage du plateau s'était si bien passé, je me suis dit que j'allais continuer à coller. Apparemment, c'est quelque chose que je sais faire, alors autant mettre ce talent à profit

Bon, vous connaissez le drill, je pense.

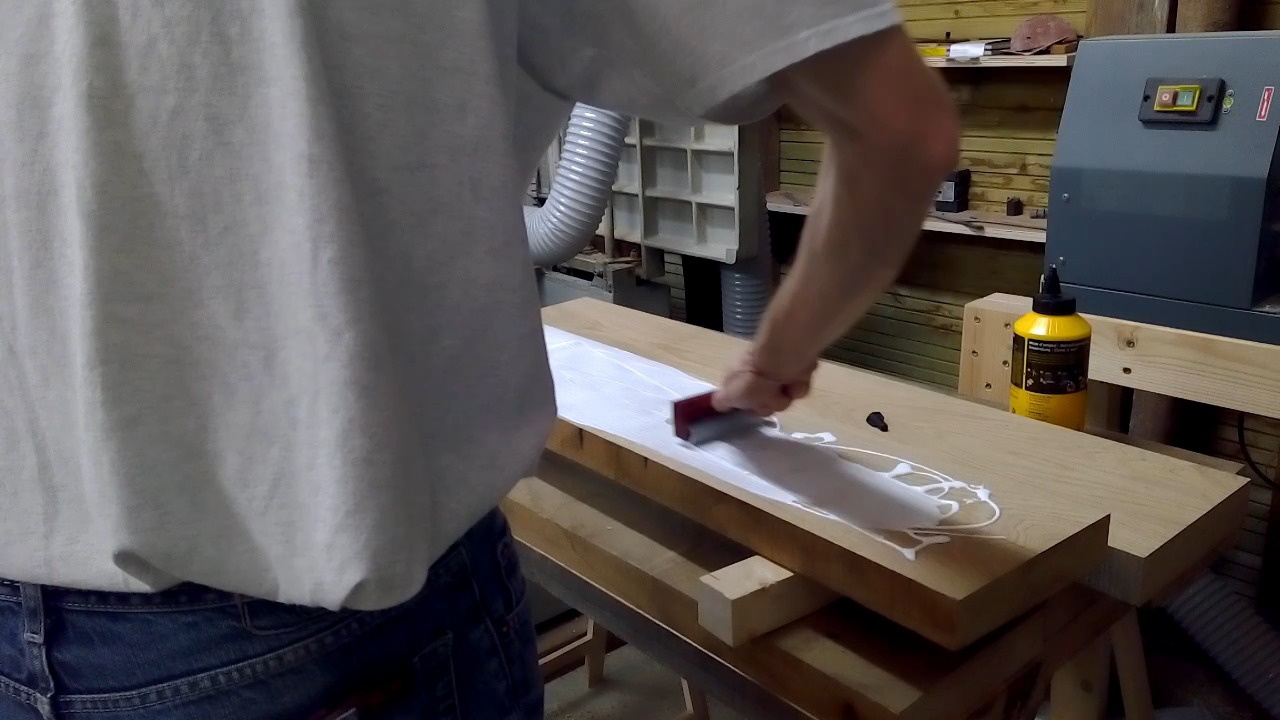

J'étale la colle avec mon super rouleau en caoutchouc (je vous ai déjà dit comme j'en suis content ?)

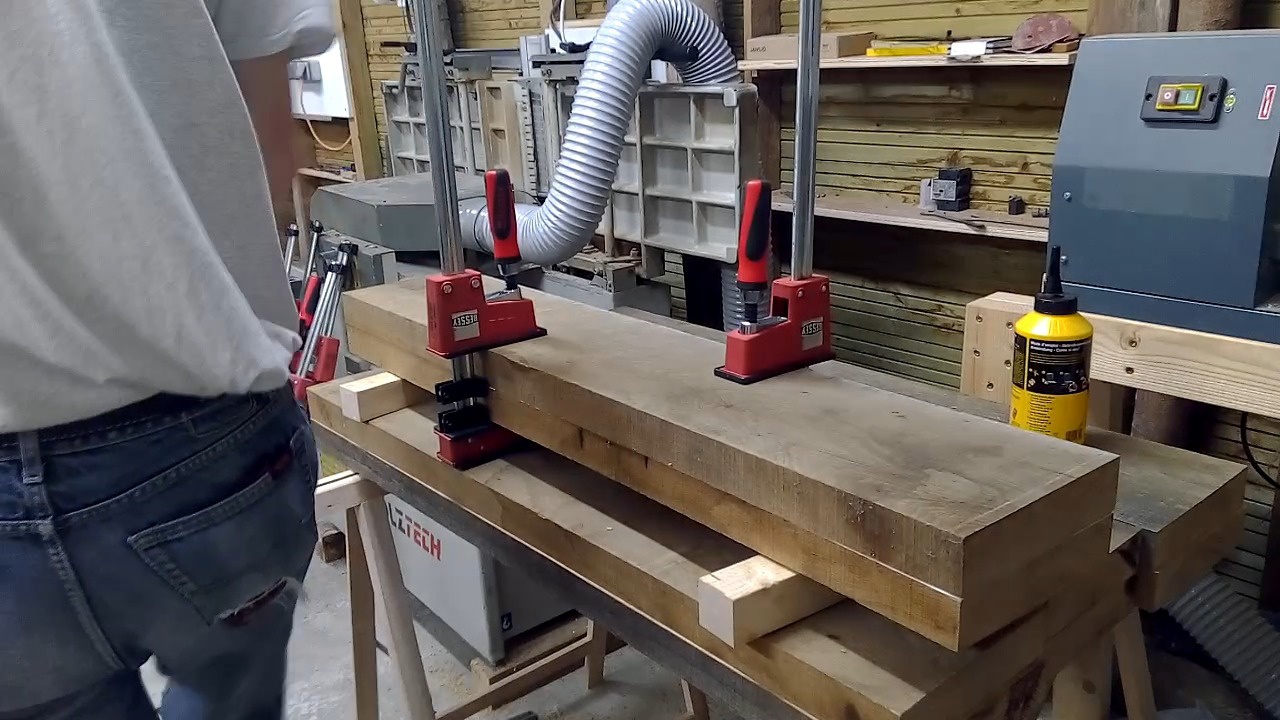

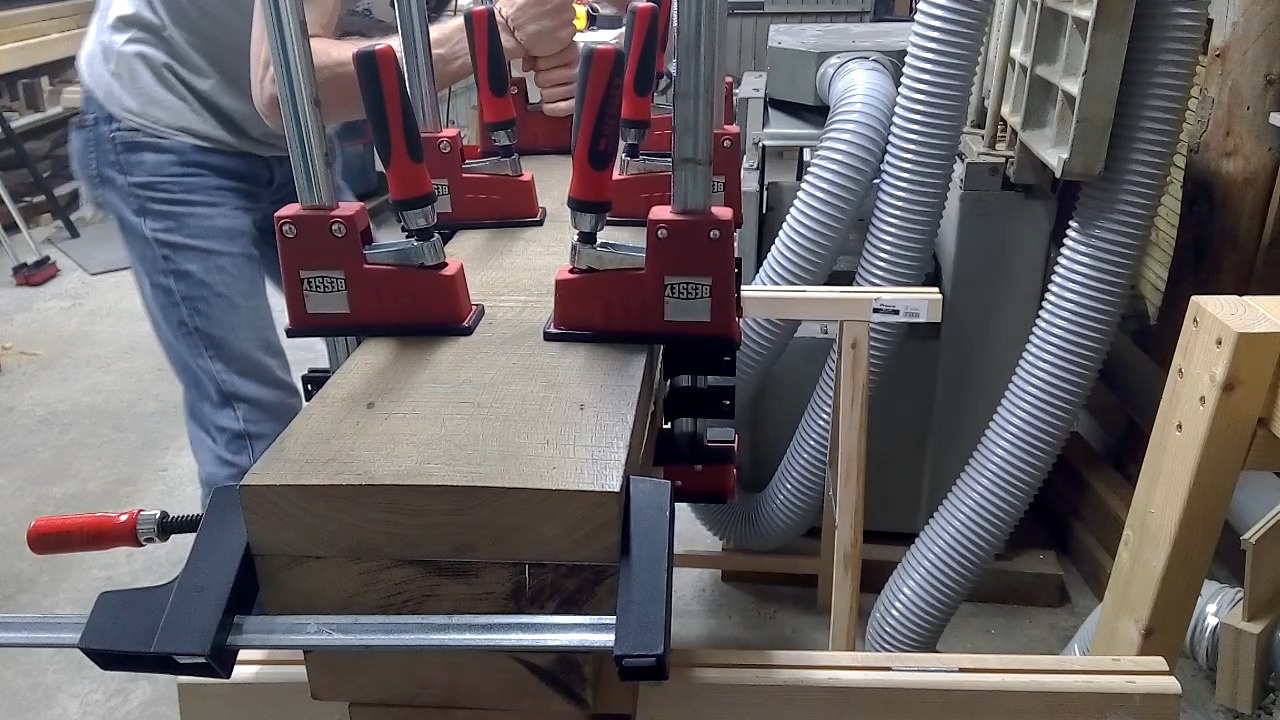

Et je mets en presse le premier

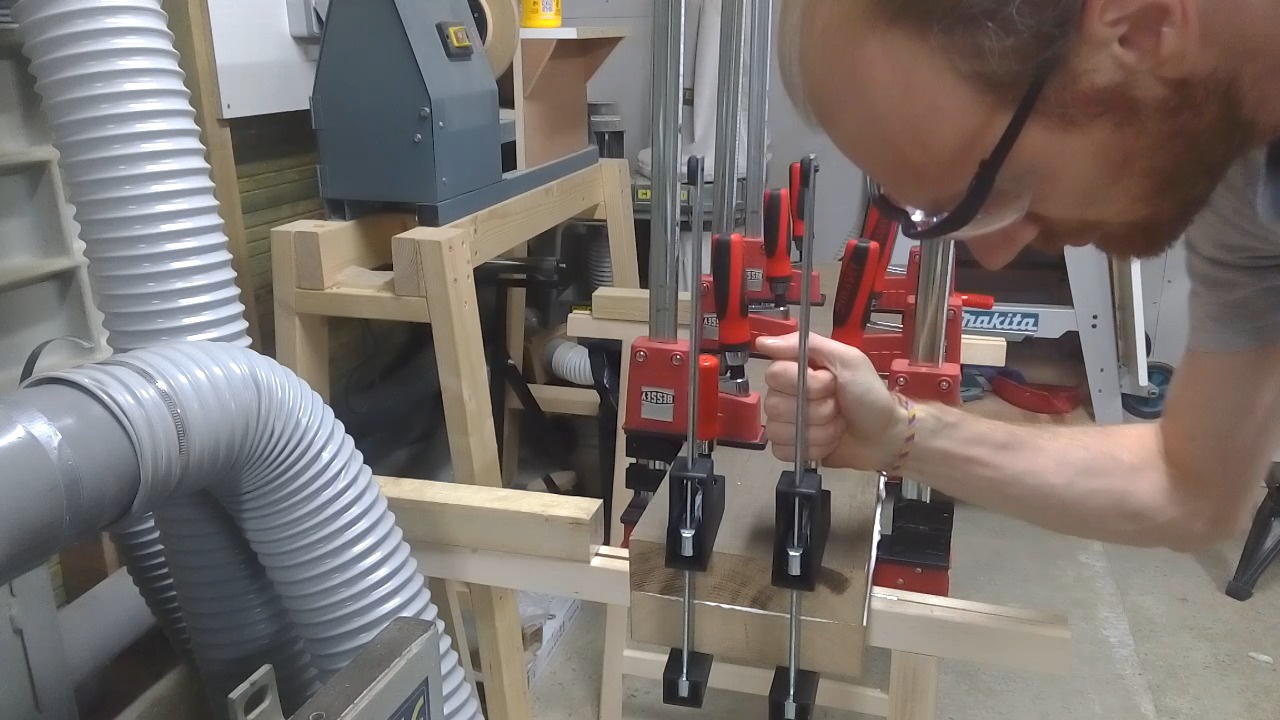

Je n'ai pas de photo pour le deuxième, alors on passe tout de suite au troisième:


Puis au quatrième et dernier pied:

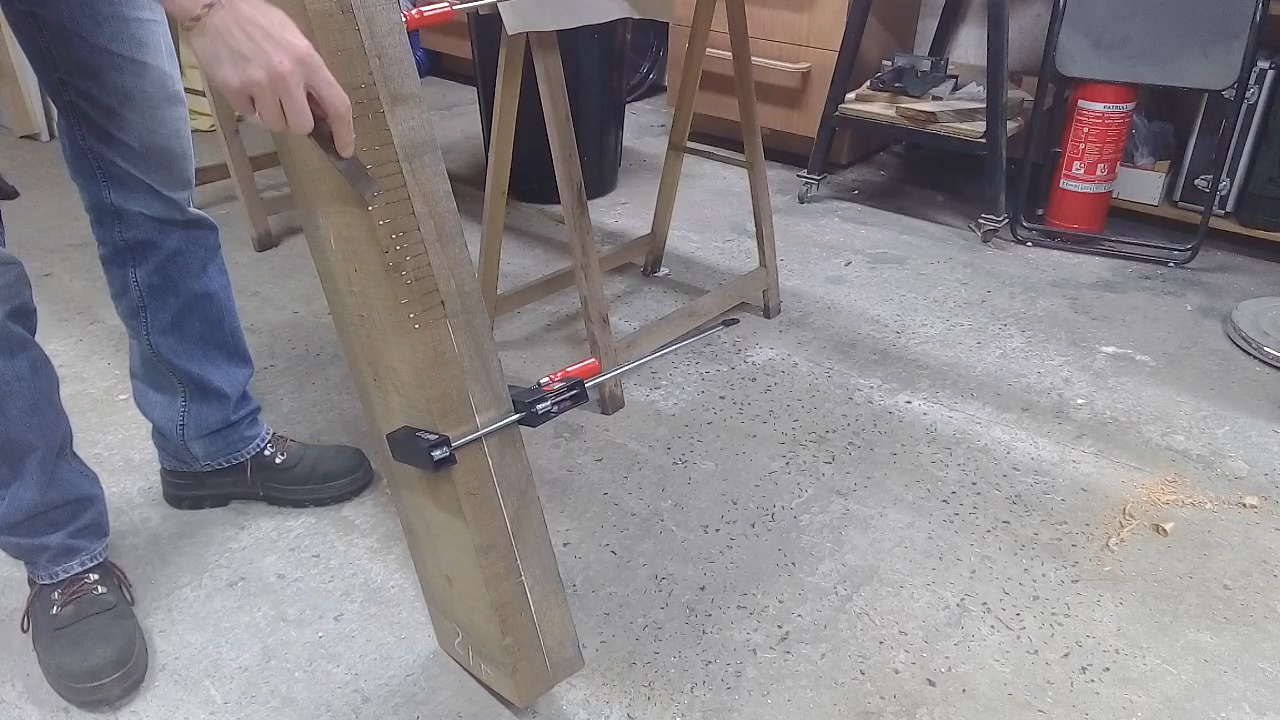

Comme d'habitude, ça dégouline un peu partout. Au moins, sur du bois brut, ça se détache super facilement:


Et c'est tout pour aujourd'hui. Eh oui.

Prochaine étape... Je vais encore devoir coller du chêne ensemble, pour faire les traverses. Je vais faire comme pour les pieds, dégauchir une seule face, juste le nécessaire pour coller. Je vais également bientôt pouvoir commencer à réellement travailler sur les pieds. C'est là que ça va devenir amusant, avec ces tenons à queues d'arondes et ces énormes mortaises ! Mais qu'est-ce qui m'a pris de m'embarquer là-dedans!

À bientôt pour la suite!

[Jeff 54]

J'espère que tout le monde a noté les lunettes de protection pour le collage/serrage !
bricolez, oui, mais bricolez en sécurité!

[alrj]

C'est une habitude que j'ai prise, de toujours porter les lunettes de sécurité dans l'atelier. Quand je ne les ai pas, j'ai l'impression qu'il me manque quelque chose, alors
Et même la colle peut éclabousser de manière inattendue quand on arrive à la fin du pot!

[ThReM]

C'est bien de systématiser le port des EPI.

Quand je vois des pros mettre des vidéos sur YouTube à manipuler des produits dangereux en short / crocs sans gants ni lunettes... Hum hum

[punk_sportif]

Oué mais il manque le casque anti-bruit

[bob27]

Bonjour

Pour les lunettes, je n'en mets pas toujours (les miennes commencent à avoir bien vécu), mais je trouve ça bien de le faire : sur la photo, la tige du serre-joint ne semble pas très loin des yeux... Par contre, j'ai toujours une casquette coquée, et ça m'a déjà bien servi !
Le gants, c'est suivant ce que je fais, comme les pompes de sécu, je les ai, mais parfois, j'oublie de les mettre (par exemple, quand je vais juste faire un petit truc, et que, finalement, je profite d'être à l'atelier pour faire autre chose).
J'avoue cependant que c'est un peu extrême, je les mets parce que je les ai, si je ne les avais pas, je ne pense pas que je les achèterai...

Bon courage pour les pieds, c'est je pense la partie difficile !

Questions en plus pour le plateau : il est bien plan avec le passage à la raboteuse ? (parce qu'avec cette technique, tu aurais pu obtenir des parallélogrammes et avoir un plateau avec trois plans différents)

ET quelques remarques : pour les pieds, je pense que j'aurai dégauchi une face et raboté la face opposée sur au moins un des morceaux, pour ne pas avoir à tout repasser sur la dégau à la fin (risque d'avoir un pied avec un plan de joint pas parallèle à un bord, pas grave, mais moins esthétique).
Et je pense même que j'aurai tout passé à la raboteuse (sauf les chants) pour faire le collage des 4 pieds d'un coup en les empilant avec une feuille de papier sulfurisé entre (ça permet de faire tout les collages en ayant assez de serre-joints et sans coller les pieds ensemble).
Bien sûr, ça ne remet pas ton travail en cause, ça montre juste qu'on a tous des méthodes différentes !

[cray666]

Oué mais il manque le casque anti-bruit

Pour au cas ou le pot de colle chante une chanson ?

[alrj]

Bonsoir,

Ce soir, c'est relâche. Je me détends devant des vidéos youtube. Je n'ai pas avancé sur l'établi.

Bon courage pour les pieds, c'est je pense la partie difficile !

Ah ben c'est rassurant, ça... Blague à part, je m'en doutais, et d'autant plus que je n'ai pas choisi de faire simple

Questions en plus pour le plateau : il est bien plan avec le passage à la raboteuse ? (parce qu'avec cette technique, tu aurais pu obtenir des parallélogrammes et avoir un plateau avec trois plans différents)

Il est raisonnablement plan. J'avais passé les planches individuelles à la raboteuse, et j'avais des vrais angles droits. De toute manière, j'ai prévu de le finir au rabot à main.

ET quelques remarques : pour les pieds, je pense que j'aurai dégauchi une face et raboté la face opposée sur au moins un des morceaux, pour ne pas avoir à tout repasser sur la dégau à la fin (risque d'avoir un pied avec un plan de joint pas parallèle à un bord, pas grave, mais moins esthétique).

Alors ça c'est pas bête! Décidément, j'apprends tout plein de choses grâce à ce sujet!

Et je pense même que j'aurai tout passé à la raboteuse (sauf les chants) pour faire le collage des 4 pieds d'un coup en les empilant avec une feuille de papier sulfurisé entre (ça permet de faire tout les collages en ayant assez de serre-joints et sans coller les pieds ensemble).
Bien sûr, ça ne remet pas ton travail en cause, ça montre juste qu'on a tous des méthodes différentes !

En fait, la raison pour laquelle j'ai dégauchi le moins possible, c'est que je risquais de devoir m'absenter pour mon boulot, et je n'étais pas du tout sûr d'avoir le temps de coller avant trois semaines. Ajoutons d'éventuels imprévus, et on arrive aisément à un mois. Je ne voulais pas risquer de voir le bois se tordre, et de devoir raboter encore un peu plus pour le ravoir plan. Je vais déjà être limite-limite pour avoir les 9cm d'épaisseur souhaitée.

Oué mais il manque le casque anti-bruit

Pour au cas ou le pot de colle chante une chanson ?

Sprt! Spfrrt! Pfrtt! Justement, lors du collage du dernier pied, j'ai achevé mon troisième pot de 750g de colle. Je ne vous surprendrai pas si je vous dit que c'est le plateau qui en a le plus bu

[cray666]

Cette année j'ai passé 8 kilos de colle ..... ça me fait halluciner.

[jeremiebm]

Salut Alrj,
Je découvre ce sujet, pas beaucoup de temps pour traîner ici en ce moment, mais vu la qualité du projet et de sa réalisation, je prends un ticket, au fond à côté du poêle avec les potos, et j'ai amené un pack de 24, au cas où on aurait soif........

En tout cas, beau boulot, bravo.

[punk_sportif]

Salut Alrj,
j'ai amené un pack de 24, au cas où on aurait soif........

Ca c'est a peine suffisant pour Davidoffo...

[cuistot]

Salut Alrj,
j'ai amené un pack de 24, au cas où on aurait soif........

Ca c'est a peine suffisant pour Davidoffo...

Surtout à coté du poêle la conso est multipliée par houllaaaa

Beau taf Alrj je manque aucun épisode ,tu ne vas pas nous faire le coup de 1 mois absent pfff

[alrj]

tu ne vas pas nous faire le coup de 1 mois absent pfff

Un mois, je ne pense pas. Mais je vais être absent deux bonnes semaines ce mois-ci...

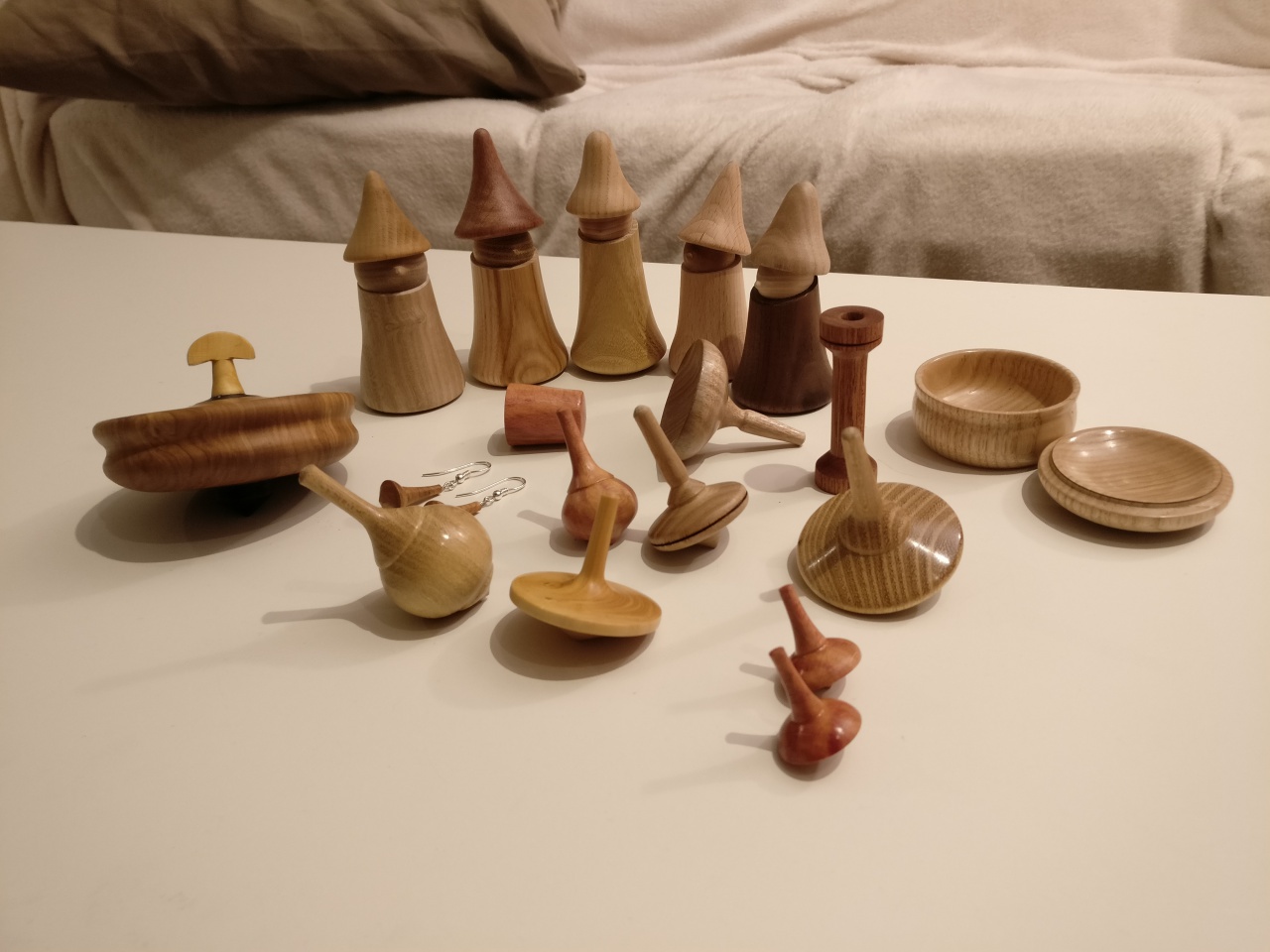

En plus j'ai aussi trouvé en occase un mini tour Bernardo DM 450 V qui a remplacé l'ignoble machin en tôle que j'avais, alors j'y passe un peu de temps tellement ça fait plaisir d'avoir quelque chose de stable.

[alrj]

Bonsoir à tous,

La saga continue !

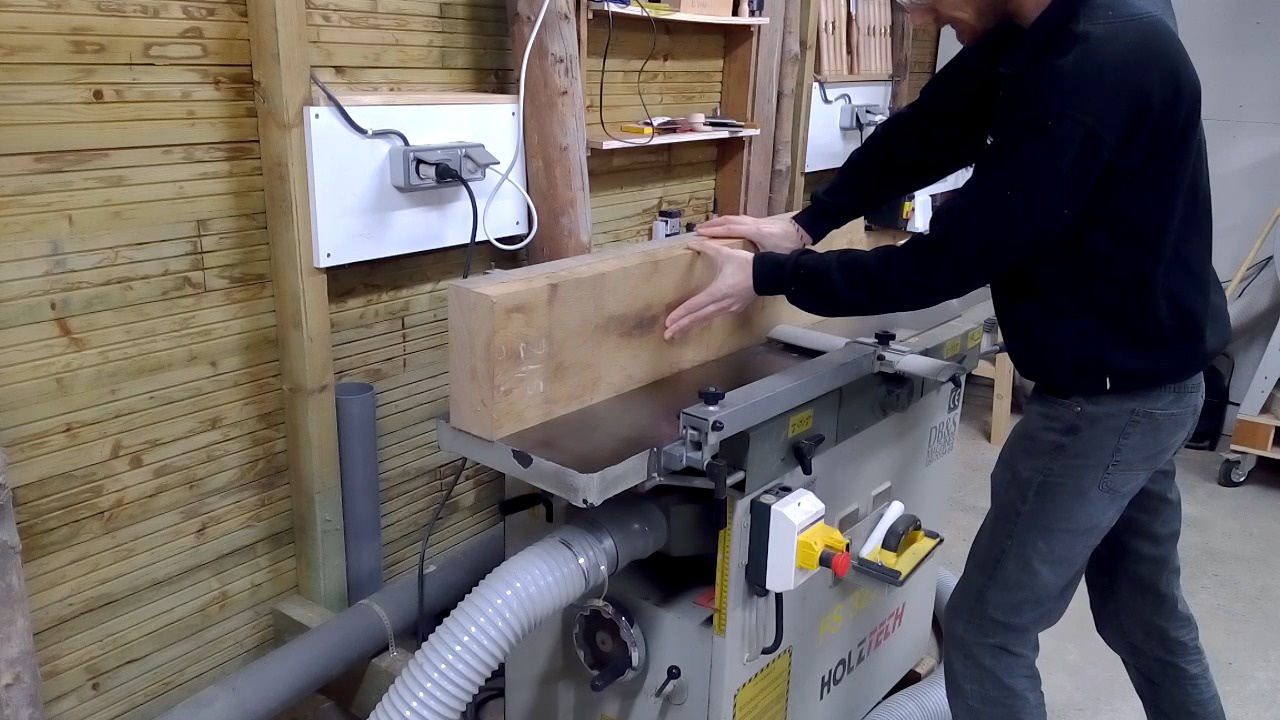

Au dernier épisode, j'avais laissé les pieds en brut, trop longs d'à peu près 15cm, et à peine assez épais pour correspondre au plan. Alors pour en avoir le cœur net, j'ai dégauchi en petites passes, de manière à ne pas risquer de perdre inutilement:

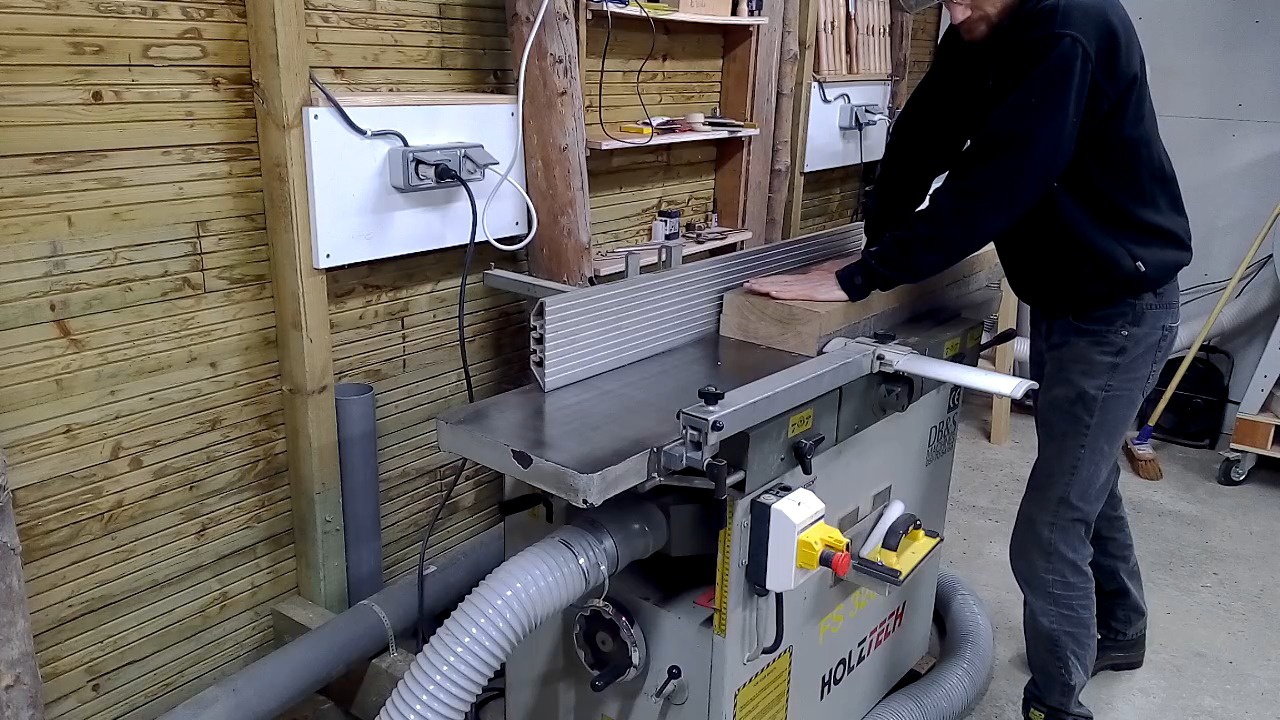

En revanche, j'ai dressé les chants en prenant des passes un peu plus conséquentes, vu que je ne manquais pas de matière:

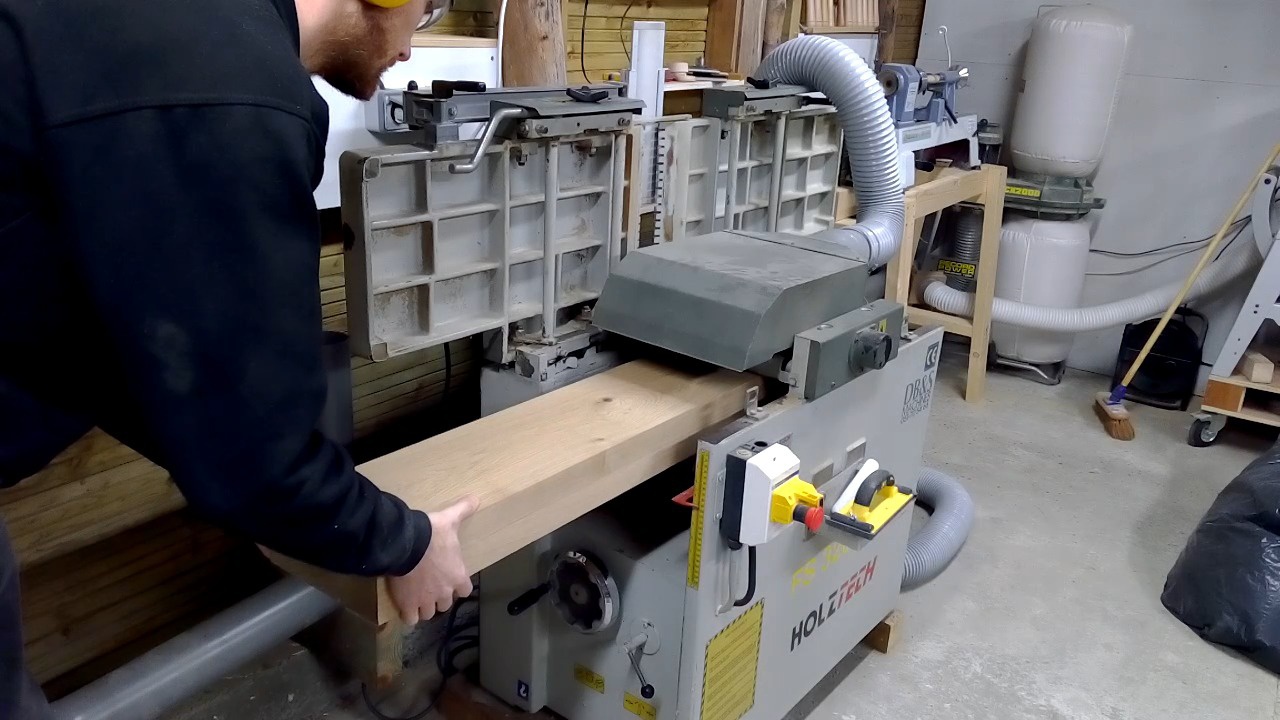

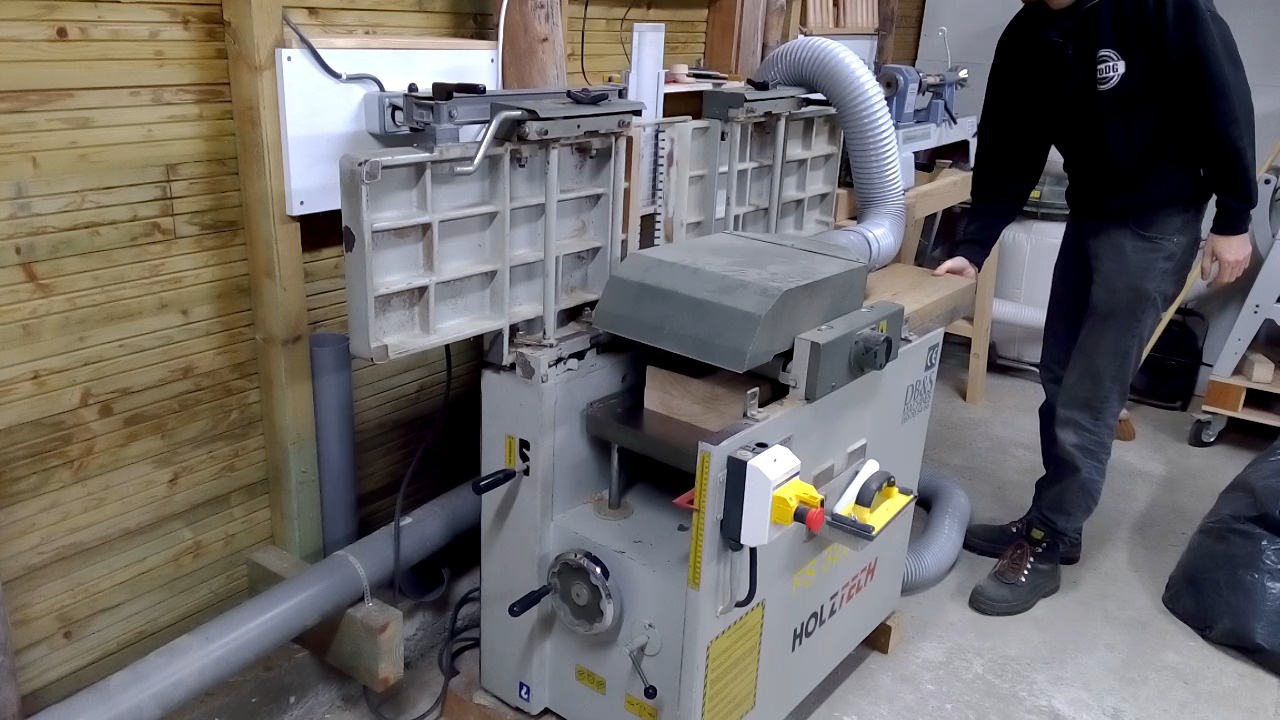

Pour le rabotage, j'ai commencé par ramener les pièces les plus épaisses à une dimension légèrement supérieure à celle qu'il me faut. Je rappelle que je voudrais avoir 9cm d'épaisseur, mais j'ai vite vu qu'une des pièce ne serait pas coopérative. Si les trois premières ne posent aucun problème avec la raboteuse réglée à 90mm

la dernière, en revanche, sort à peine effleurée avec ce réglage.

De millimètre en millimètre, je passe chaque fois les quatre pieds, jusqu'à ce que le dernier soit raboté correctement. Ainsi, ils ont tous la même épaisseur. J'ai quand même encore un peu de bois brut dans un coin, mais ça disparaîtra lors de la mise à dimension, alors je ne m'en inquiète pas. Au final, mes pieds feront 87mm d'épaisseur au lieu des 90mm espérés. Ça va encore, ce n'est pas une catastrophe.

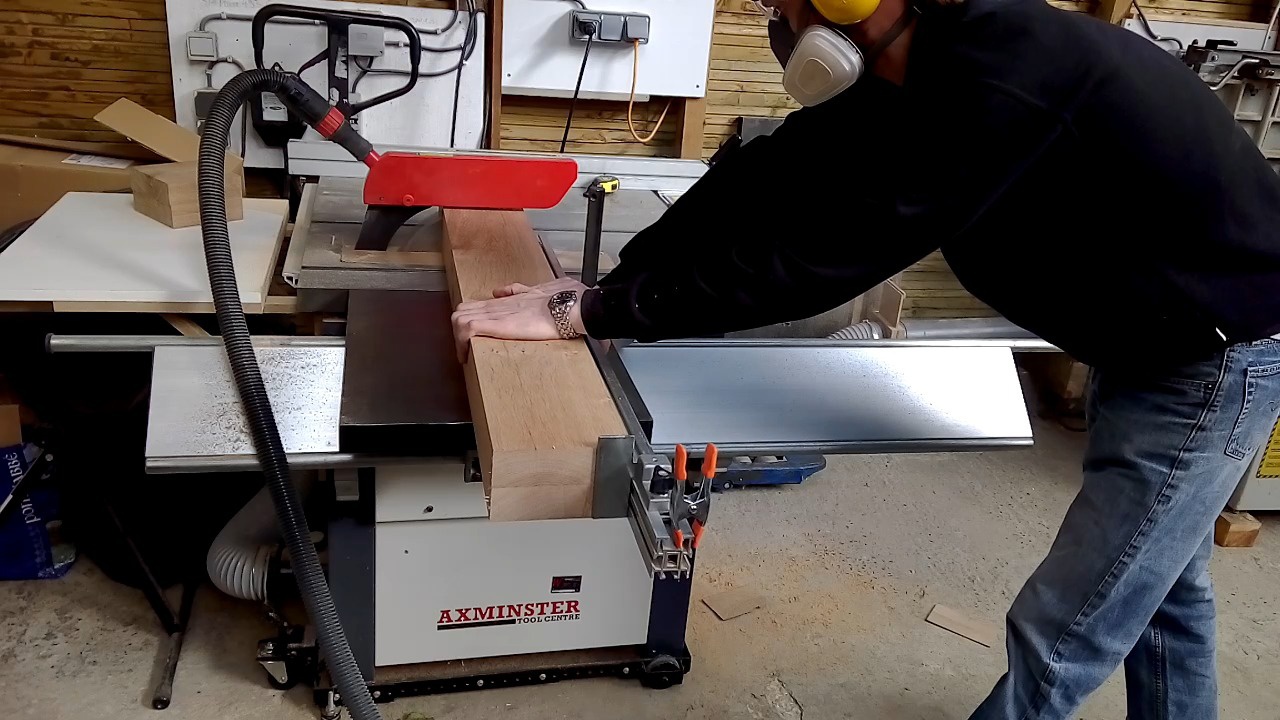

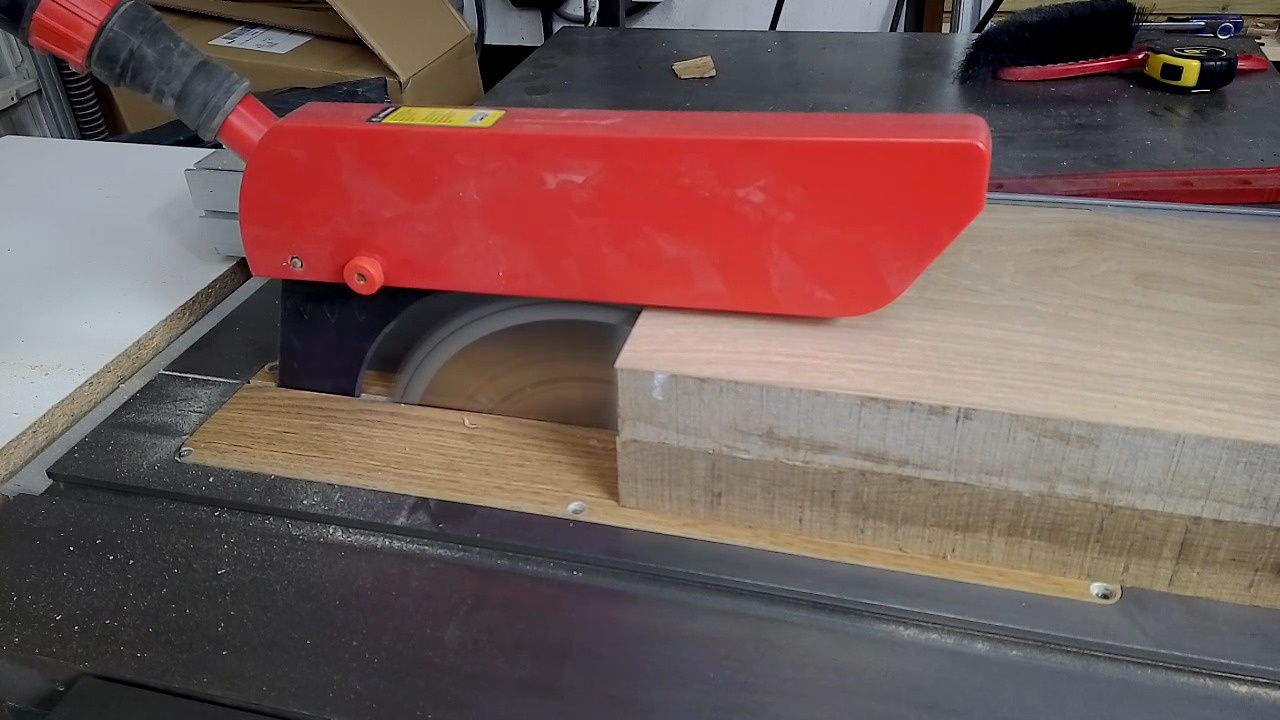

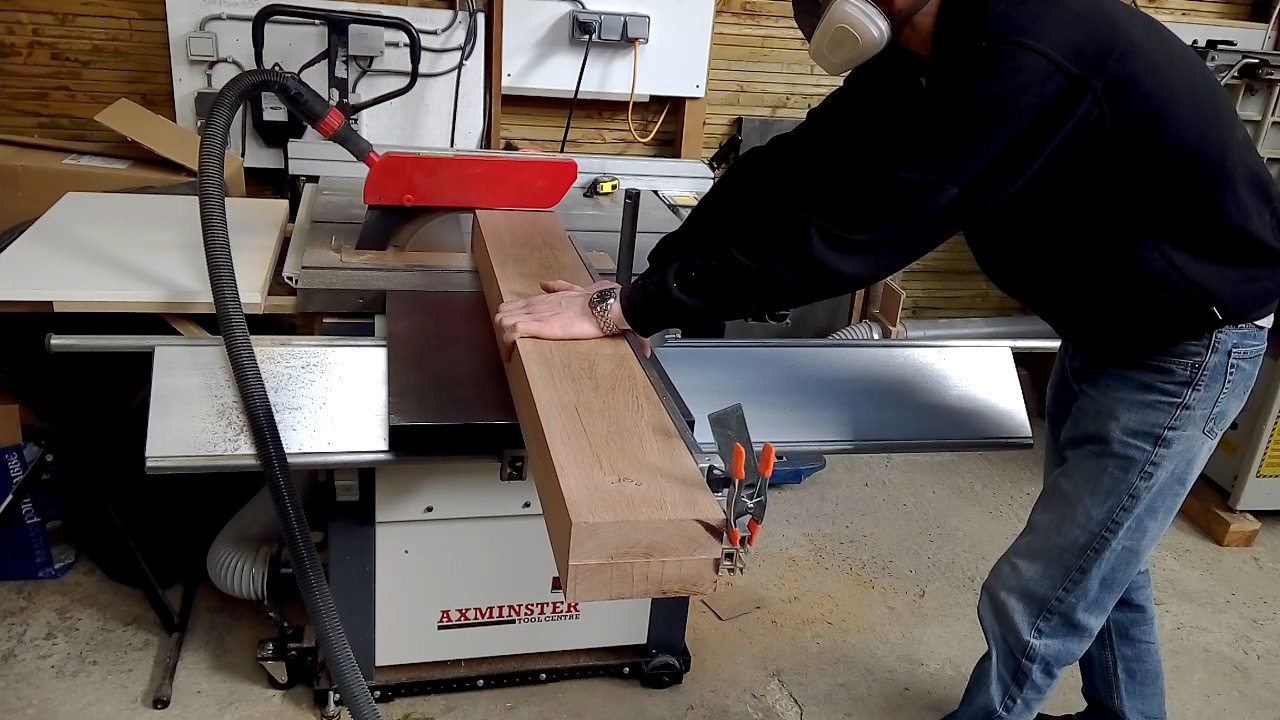

J'ai donc pu attaquer le délignage, pour la mise à dimension. Dans certains cas, j'avais encore des petits coins d'aubier (qu'on ne distingue peut-être pas très bien sur la photo), alors j'ai parfois dû couper une tranche de chaque coté, si j'ose dire.

Pour d'autres, c'était tout en une fois:

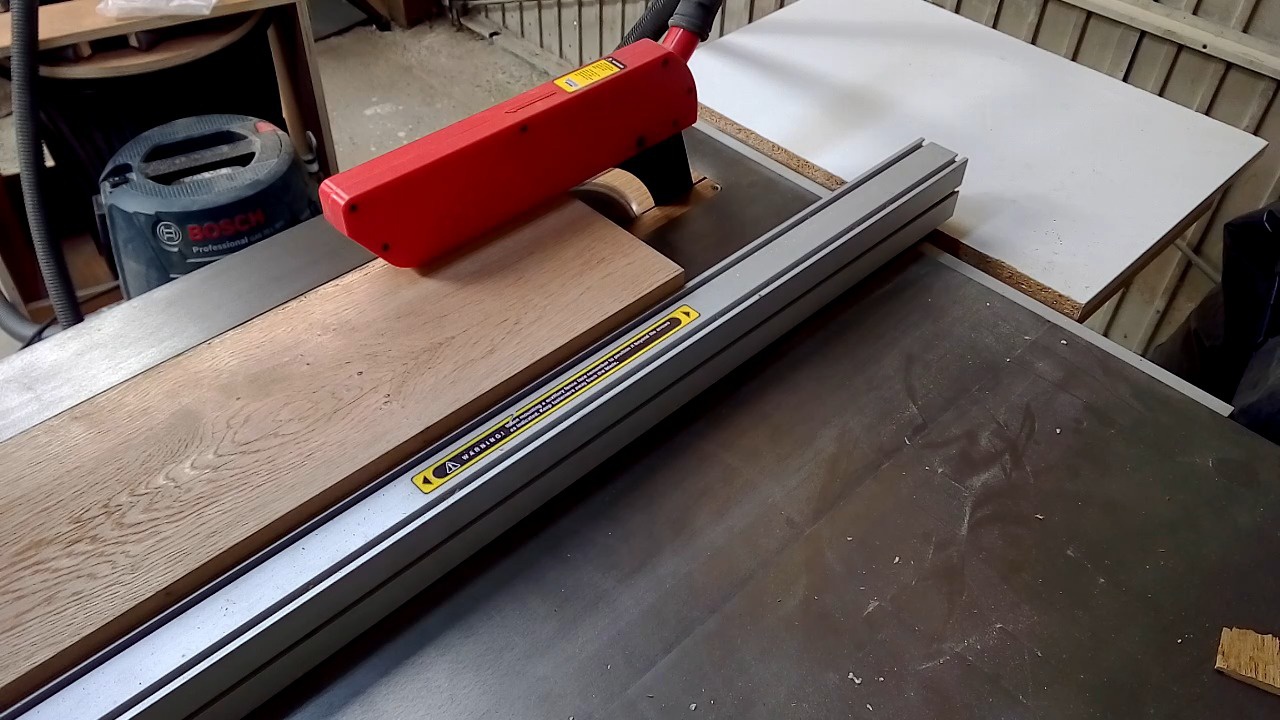

Je dois dire que c'est quand même impressionnant de couper près de 90mm de chêne dans le sens du fil! Ben oui, c'est la première fois que je fais ça, moi

J'ai ensuite utilisé le guide du chariot pour mettre une extrémité d'équerre

puis je me suis servi de la butée du guide pour mettre à longueur.

Le bois est quelque peu rustique, alors j'ai chaque fois essayé de ne pas finir le bas du pied à moitié sur un nœud, ni d'avoir un nœud dans la partie haute, là où je vais devoir couper les tenons.

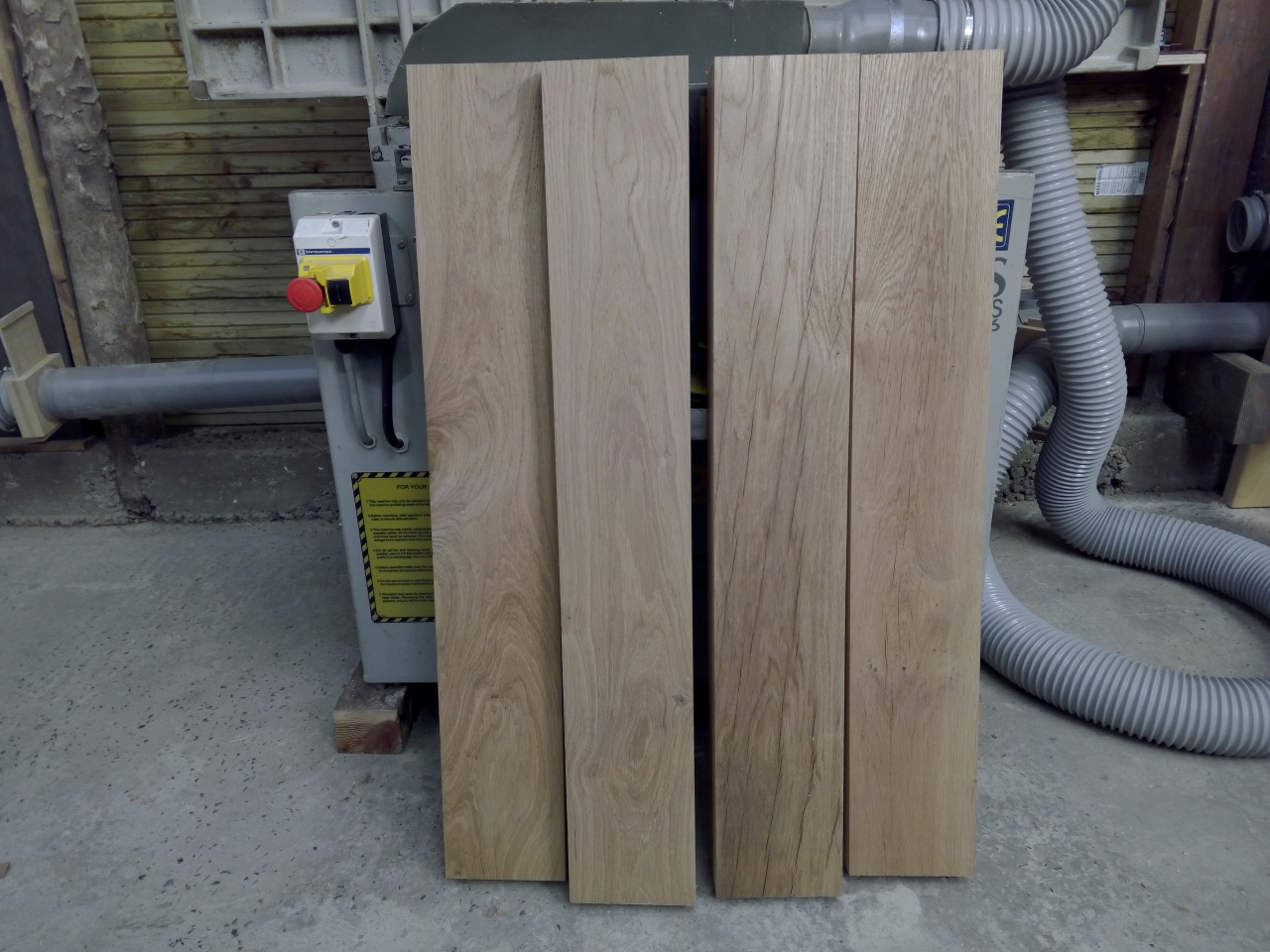

Le résultat comble mes espérances:

Il est rustique, il s'est parfois fendu au séchage et il est sur dosse, mais je trouve qu'il montre un grain aux dessins splendide! J'en suis vraiment heureux!

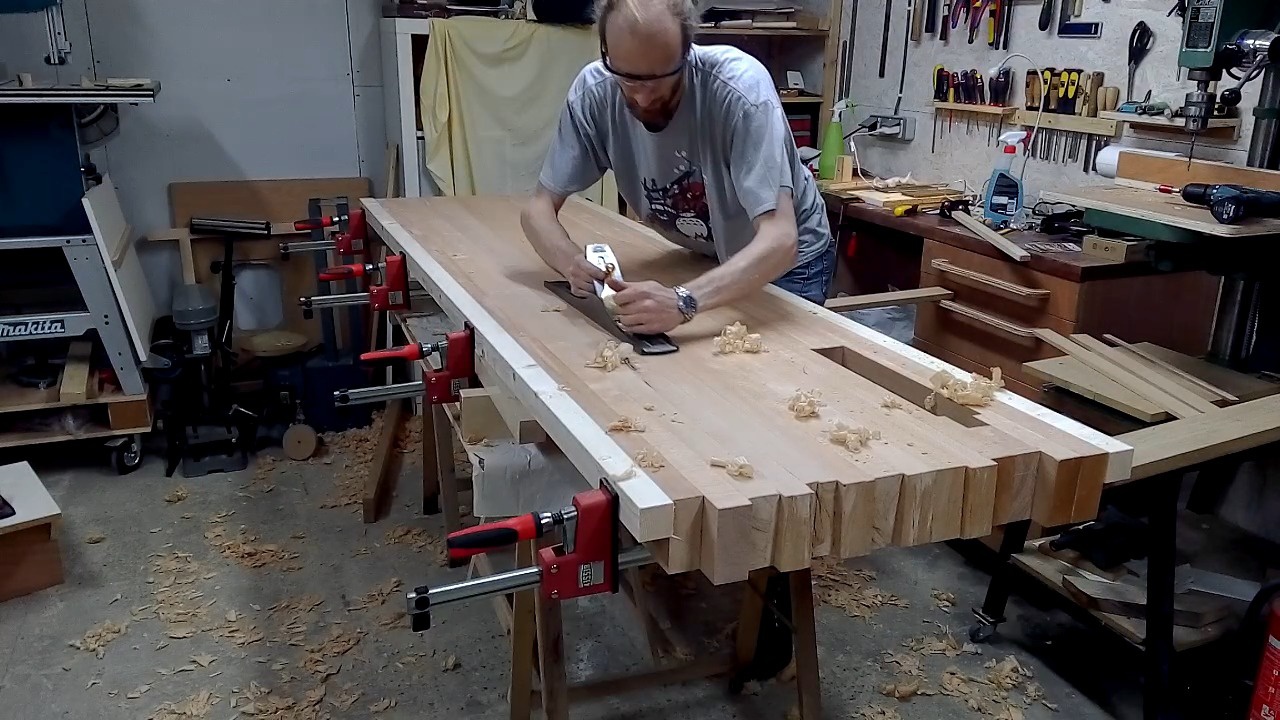

Et comme j'ai eu un peu de temps ce dimanche, j'ai travaillé avec des outils manuels: des rabots, des règles à bornoyer et... un balai. J'ai raboté le dessous du plateau! J'ai commencé avec le Stanley 4-1/2, en faisant des passes à 45° vers la gauche, puis à 45° vers la droite. Puis je me suis mis de l'autre coté du plateau, et j'ai refait la même chose. Là où je sentais qu'il fallait enlever plus de matière, j'ai même un peu raboté à 90° du fil du bois. Je suis ensuite passé au n°62, et cette fois encore j'ai commencé en faisant des passes à 45°. Mais j'ai rapidement pu avancer dans le sens du fil, et le n°7 a fini le travail. Il s'agit d'un rabot Rider de chez Axminster, et mon intuition me dit qu'il vient de la même usine que les Juuma, Dick, Serie D et autres Quangsheng!

Je l'ai acheté pour l'occasion, et c'est un achat que je ne regrette pas! Le rabot fait le travail que je lui demande, et le poids d'un n°7 aide grandement quand on prend de longues passes comme ici.
Les deux tasseaux de sapin servent à éviter l'arrachement sur les bords, même si le résultat n'est pas absolument parfait.

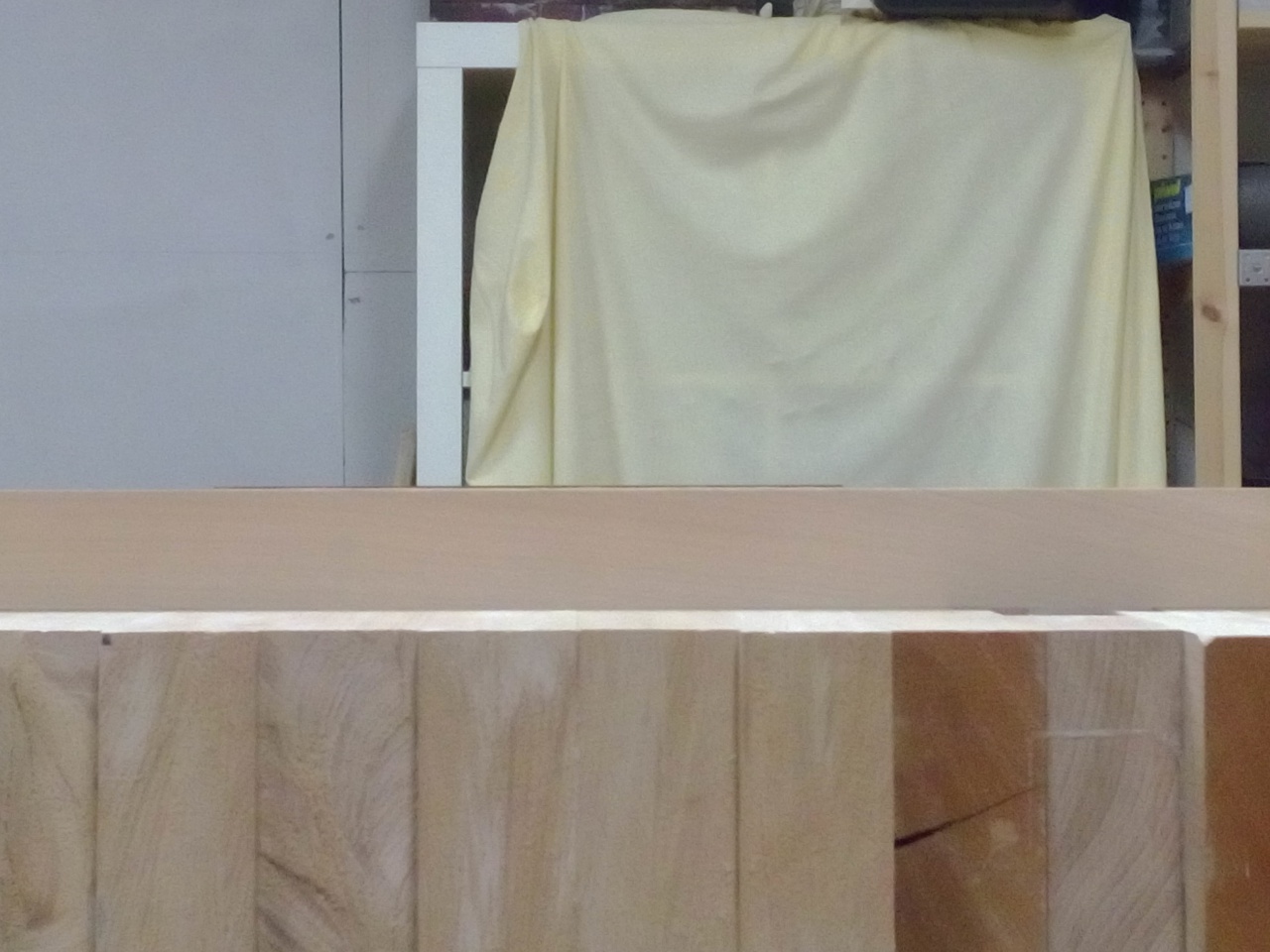

Je vous passe les détails des vérifications à la règle à bornoyer, tout tombe juste sur toute la longueur du plateau!

À ce sujet, un petit truc: l'appareil photo d'un téléphone, avec son objectif "pinhole", a généralement une profondeur de champ énorme. Et en tout cas pour moi, la règle à l'arrière, celle avec le bord noir qu'on entrevoit à peine, est bien plus nette et plus visible sur l'écran du téléphone que si je regarde à l'œil nu!

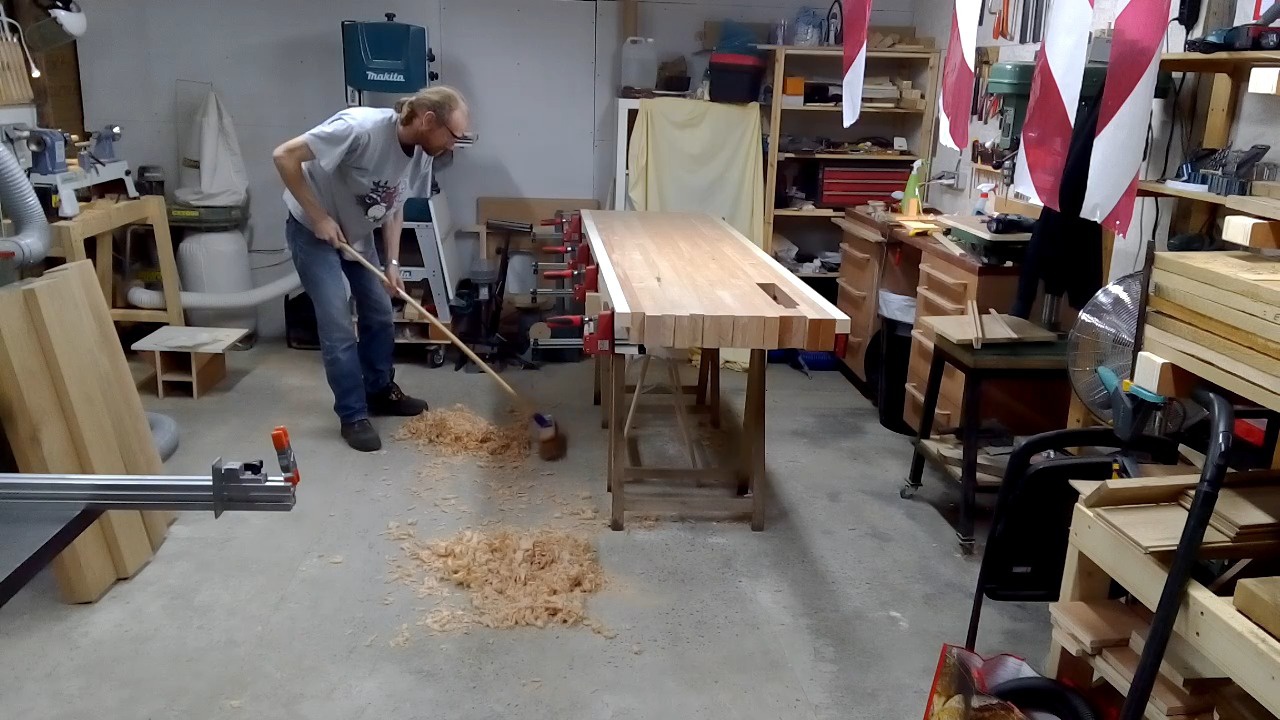

Et le balai ? C'est pour les copeaux, bien sûr!


J'ai donc quatre parallélépipèdes rectangles aux bonnes dimensions pour les pieds, et le dessous du plateau bien plan. J'ai bien peur de ne plus pouvoir échapper longtemps à l'étape suivante, qui sera de tracer, percer, découper, ajuster les tenons et les mortaises.
Hmm... À moins que je ne colle d'abord ensemble les pièces qui feront les traverses ?

Bonne soirée!

[alrj]

Je n'ai plus avancé depuis dimanche, et je ne vais très probablement plus avancer des masses d'ici novembre pour cause de virus et de déplacement à l'étranger pour le boulot, mais j'ai reçu aujourd'hui le numéro 180 du Bouvet auquel je me suis très récemment abonné (c'est le premier que je reçois!). Et justement, qu'est-ce que je retrouve dedans ? La méthode de Samuel pour faire, je cite, « l'emboîture assemblée à queue d'aronde à l'about trapézoïdal ». Pour une fois, ça a l'air presque plus facile à faire qu'à dire
Il ne me reste plus qu'à bien me rentrer toute la technique dans le crâne pour être prêt à le faire le moment venu!

[alrj]

Bonsoir à tous, et meilleurs vœux!

Je sais, ça fait une paie... Et en plus, vous allez être déçus, parce que je n'ai presque pas avancé. D'abord à cause de mon déplacement, mais ensuite à cause de la volée de cadeaux de Noël à faire! Et malheureusement, pour ça, le gros barbu habillé en rouge a été intransigeant: impossible de repousser la deadline! Alors mes soirées libres, déjà peu nombreuses, ont toutes été consacrées à la productions de babioles au tour à bois.

C'est sympa, je m'éclate comme un fou, mais ça ne me fait pas avancer!

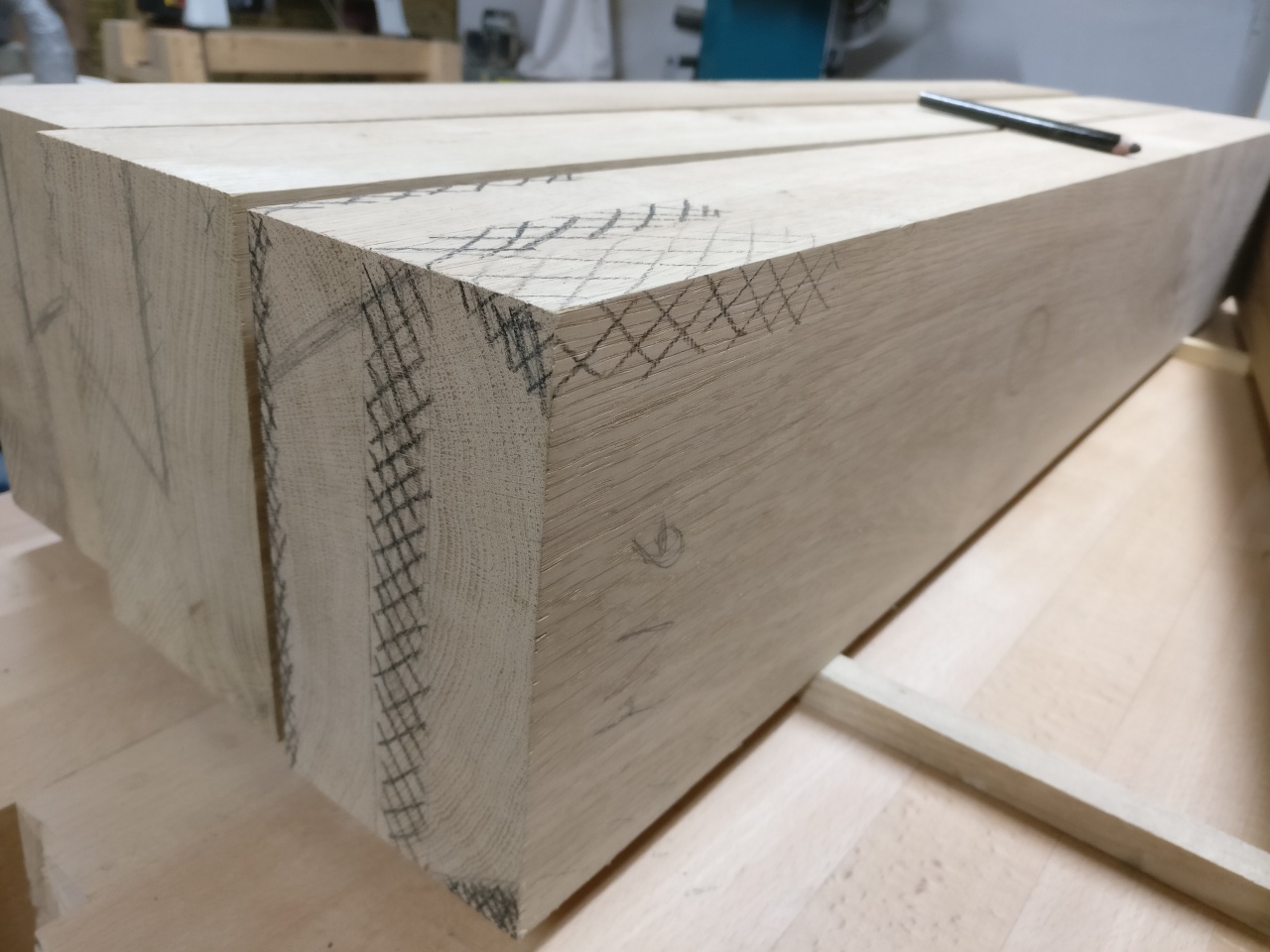

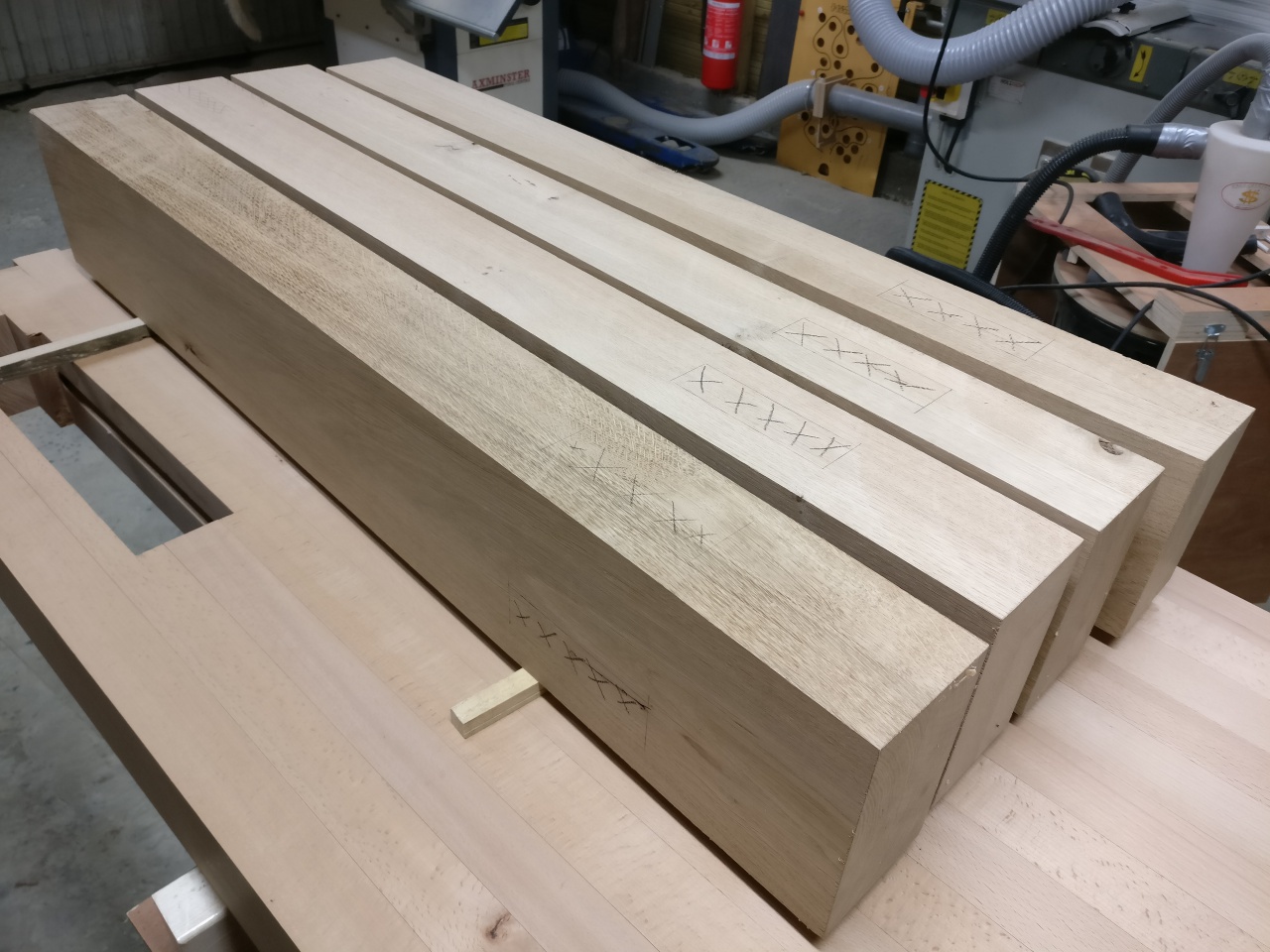

Donc, pour résumer, voici où j'en suis. J'ai tracé les tenons et les mortaises sur les pieds.

Ici, les mortaises qui accueilleront les traverses, dans le bas des pieds:


Et ici, les marques pour les deux tenons du haut du pied. Je suis repassé avec un crayon plus gras pour que la photo soit plus lisible.


Oui, c'est tout, j'en suis là. Je vous avais prévenus que vous alliez être déçus. Mais ici se pose la question de savoir comment découper ces tenons.

Le petit épaulement coté intérieur devrait pouvoir se faire sans trop de difficulté à la défonceuse sous table. Pour les deux "coins" à enlever de part et d'autre du tenon en queue d'aronde, je ne vois que la méthode manuelle à la scie et aux ciseaux, sans pour autant que ça ne soit difficile. Ou même à la scie circulaire sous table, en laissant juste le petit coin à finir à la main.

C'est surtout pour retirer la matière entre les deux tenons que ça va être une autre paire de manches, entre autres parce que ces tenons font 105mm de long. Sur ma scie, avec mes lames de 300, je n'ai qu'une hauteur de coupe de 95mm. Donc même avec un "jig" pour solidement tenir le pied à la verticale et avec une lame de 315mm que j'achèterais pour l'occasion, ce serait encore trop court!
Je pense malgré tout faire l'opération de cette manière, et terminer le fond à la scie à ruban et au ciseau à bois. Je crains fort que ma SAR Makita ne soit pas à la hauteur pour dégager ces tenons toute seule, d'où le passage par la scie sous table pour enlever le plus gros.

Et vous, comment feriez-vous ? Quels conseils auriez-vous à me donner ? Toute idée est bonne à prendre et peut mener à d'autres idées encore meilleures !

La deuxième mauvaise nouvelle (pour vous), c'est que je repars ! Et trois fois de suite ! Je vais donc avoir jusqu'au mois de mars pour soigneusement réfléchir à la manière de faire, pour peser le pour et le contre de chaque solution que vous me proposerez.

Bonne soirée !
