Nouveau projet : la chaise office de P. Jeanneret

[lamouette]

Très bien!

[Copeau Cabana]

Merci mon piaf ! Cette chaise me pousse dans mes retranchements de pauvre autodidacte, mais c'est un vrai plaisir de réaliser un truc pareil dans mon atelier spacieux et hyper équipé !

[Copeau Cabana]

Allez, les avancées du jour :

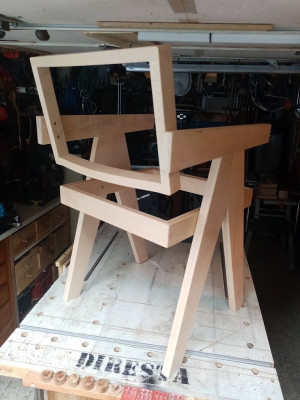

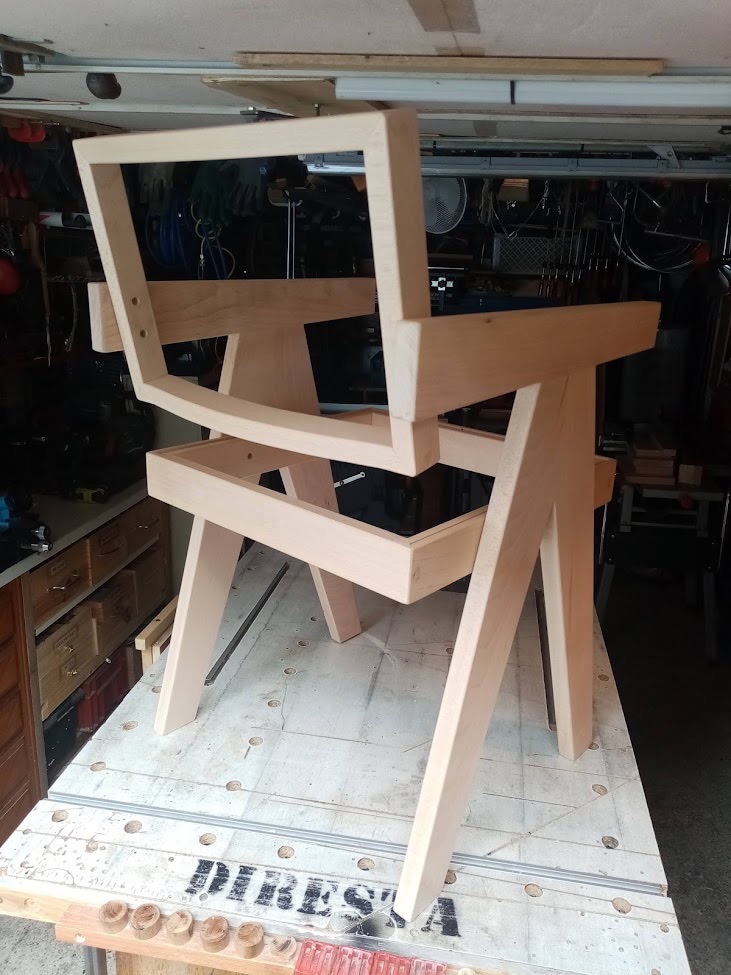

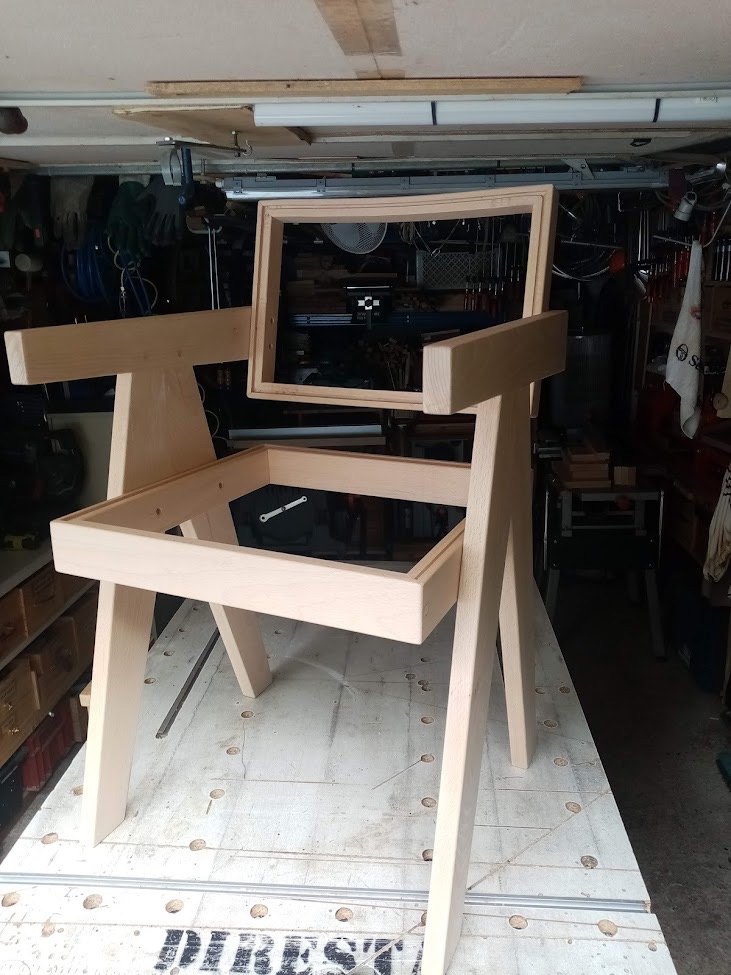

J'ai monté à blanc l'ensemble de la chaise, hormis les traverses sous l'assise qui ne sont pas encore mises à longueur, et ça donne ça :

Au départ, tout tenait avec des serre-joints et j'ai contrôlé toutes les cotes de hauteur/profondeur de chaque élément.
Ça m'a permis de faire ensuite les perçages de fixation du dossier et de l'assise sur les ensembles pieds/accoudoirs.
8 vis de 4x40 fixent le tout, dans des lamages de 10mm de diamètre qui seront plus tard bouchonnés.
Après, j'ai tout démonté, pour poncer chaque élément séparément plus facilement.

A suivre…

[lamouette]

sans déconner elle est plus jolie comme ça , elle mériterait un dossier et une assise transparentes , du polycarbonate thermoformé par exemple.

[lamouette]

Merci mon piaf ! Cette chaise me pousse dans mes retranchements de pauvre autodidacte, mais c'est un vrai plaisir de réaliser un truc pareil dans mon atelier spacieux et hyper équipé !

Oui mais c'est comme ça qu'on avance et aussi que c'est le plus intéressant, en se creusant les méninges et en trouvant des solutions. La satisfaction qui va avec ça aide aussi.

[paf32]

Il me tarde de pouvoir m'assoir sur un siège que j'aurai fabriqué moi-même, je t'envie et te félicite pour ce bel objet.
Perso, j'aime bien le cannage pour le dossier et l'assise.

Faisant un bon 90kg actuellement (merci l'arrêt de la clope), je me pose toujours la question de la solidité d'une chaise. Tout assemblé avec des vis, pour un néophyte comme moi, ça paraît léger... j'attends d'avoir ton retour à ce sujet.

[philippe G]

> Copeau

Elle est belle ta chaise. Te reste plus qu'à faire les 5 autres. puis la table.

Je n'ai pas bien compris pourquoi tu n'avais pas usiné la rainure des pièces courbées avec l'outil à roulement dont tu as montré la photo?
Si je comprends bien
- tu as usiné avec l'embase déportée. Cette embase n'a eu d’intérêt que de te permettre sa fixation à l'établi.
- tu as utilisé la chute de la découpe du cintre comme gabarit pour passer des pièces courbées en appui dessus. Ce qui suppose que ton rayon est relativement constant
C'est bien ça ?

En tout cas c'est une belle réalisation.

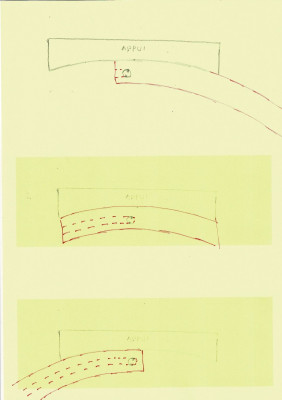

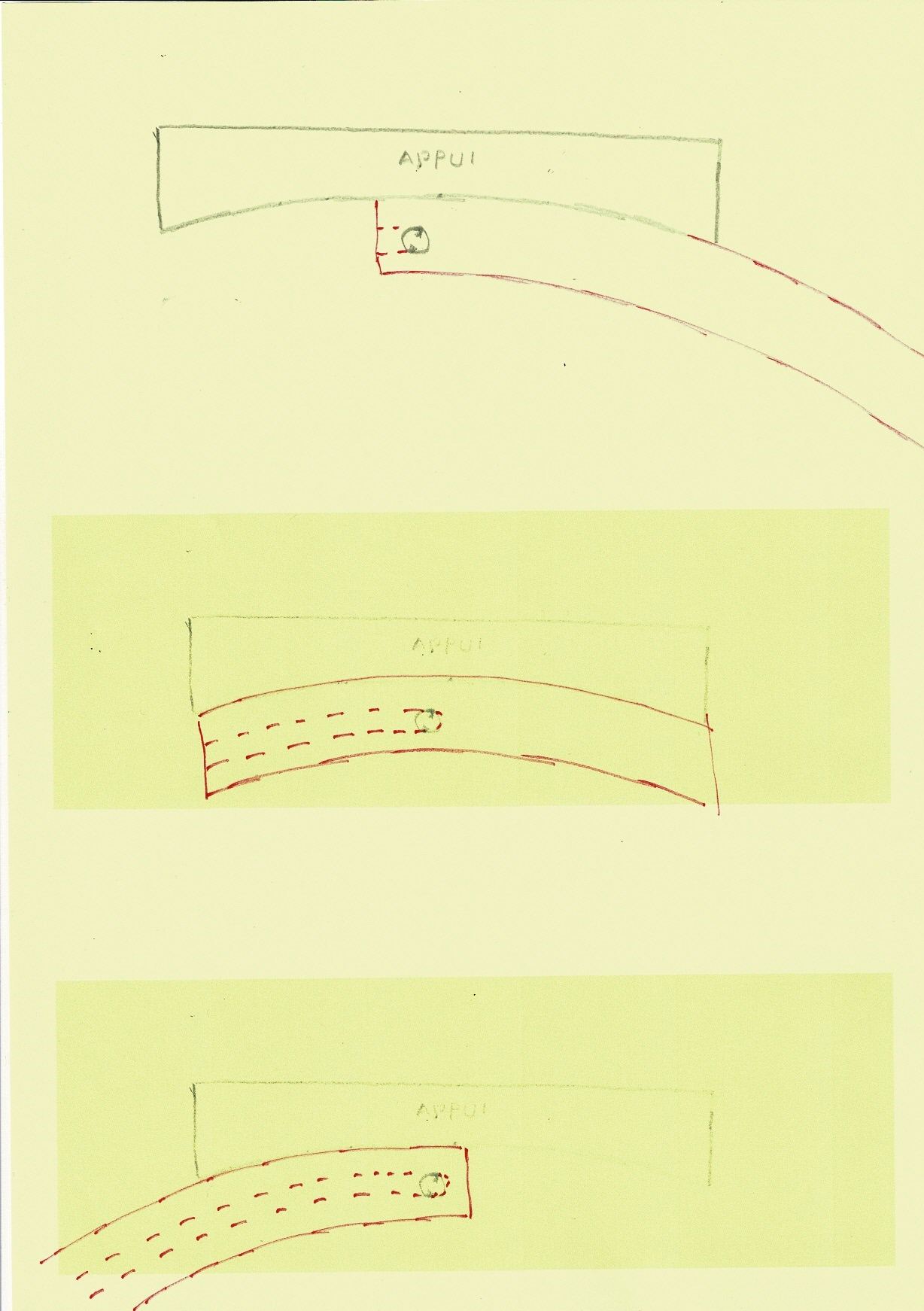

PS : mon schéma est fait avec la face cintrée du gabarit verticale mais si je vois bien ton montage mets la face cintrée horizontale (ce qui ne change rien au principe).

[Régine]

J'admire le travail !

[Amaury74]

Bravo Thierry !

Par contre un tel travail de menuiserie mérite un cannage fait main …

[Jipeka]

sympa le montage que tu as fait pour usiner en courbe, c'est pas bête !

[lamouette]

> Copeau

Elle est belle ta chaise. Te reste plus qu'à faire les 5 autres. puis la table.

Je n'ai pas bien compris pourquoi tu n'avais pas usiné la rainure des pièces courbées avec l'outil à roulement dont tu as montré la photo?
Si je comprends bien
- tu as usiné avec l'embase déportée. Cette embase n'a eu d’intérêt que de te permettre sa fixation à l'établi.
- tu as utilisé la chute de la découpe du cintre comme gabarit pour passer des pièces courbées en appui dessus. Ce qui suppose que ton rayon est relativement constant
C'est bien ça ?

En tout cas c'est une belle réalisation.


PS : mon schéma est fait avec la face cintrée du gabarit verticale mais si je vois bien ton montage mets la face cintrée horizontale (ce qui ne change rien au principe).

On se fout du rayon, il peut être plus petit ou égal, juste pas plus grand , quand on travaille à l'arbre à la toupie le rayon de l'arbre ou du guide est bien plus petit que la pièce qu'on travaille et donc si la pièce a des rayons inégaux ou des courbes dans tous les sens ça passe.

[Copeau Cabana]

Il me tarde de pouvoir m'assoir sur un siège que j'aurai fabriqué moi-même, je t'envie et te félicite pour ce bel objet.
Perso, j'aime bien le cannage pour le dossier et l'assise.

Faisant un bon 90kg actuellement (merci l'arrêt de la clope), je me pose toujours la question de la solidité d'une chaise. Tout assemblé avec des vis, pour un néophyte comme moi, ça paraît léger... j'attends d'avoir ton retour à ce sujet.

Ce sera collé/vissé, pas juste vissé ! J'ai pas envie de retrouver mon petit 90kg assis par terre au milieu d'un tas de bûchettes !

Je n'ai pas bien compris pourquoi tu n'avais pas usiné la rainure des pièces courbées avec l'outil à roulement dont tu as montré la photo?

Parce que je n'ai pas cet outil dans la bonne taille… le mien aurait pratiqué une rainure de 9mm de largeur et il me fallait du 5mm.

Si je comprends bien
- tu as usiné avec l'embase déportée. Cette embase n'a eu d’intérêt que de te permettre sa fixation à l'établi.

Oui, c'était la seule du lot qui me permettait la fixation à l'établi ET de recevoir le gabarit, elle a des trous déjà fait en plus !
Et ça m'a permis d'utiliser une fraise droite de 5mm.

- tu as utilisé la chute de la découpe du cintre comme gabarit pour passer des pièces courbées en appui dessus. Ce qui suppose que ton rayon est relativement constant
C'est bien ça ?

Exactement, sauf aux extrémités, mais j'ai soulevé la pièce pour plaquer les parties "plates" sur le gabarit.

En tout cas c'est une belle réalisation.

Merci Philippe !

Sympa le montage que tu as fait pour usiner en courbe, c'est pas bête !

Merci, c'était la seule solution pour utiliser une fraise droite et avoir ma pièce parfaitement guidée, il n'y avait plus qu'à la maintenir plaquée avec deux doigts au dessus et pousser la pièce le long de l'arc.

Bravo Thierry !
Par contre un tel travail de menuiserie mérite un cannage fait main …

Déjà que je suis à bloc de mes compétences actuelles, apprendre à canner me semble insurmontable, tu veux ma mort ou quoi ?

J'admire le travail !

Que c'est bon d'avoir une admiratrice !

Bon ben sinon… rien de plus aujourd'hui, je suis allé au golf…

[philippe G]

> lamouette.

On se fout du rayon, il peut être plus petit ou égal, juste pas plus grand , quand on travaille à l'arbre à la toupie le rayon de l'arbre ou du guide est bien plus petit que la pièce qu'on travaille et donc si la pièce a des rayons inégaux ou des courbes dans tous les sens ça passe.

Oui, tu as raison. C'est juste une question de stabilité de la pièce maintenue dans le cas du montage fait par Copeau.

[lamouette]

Oui son montage guide latéralement et assure la buttée en profondeur , ça aurait pu être au niveau de la portée un guide bien plus petit genre un demi rond de quelques cm de diamètre.
je module un peu ce que j'ai dit parce que je compare le dispositif avec le travail à l'arbre à la toupie qui se fait avec un outil circulaire ou un fer horizontal contrairement à une fraise qui attaque verticalement à son extrémité qui peut être plate. Donc une variation de l'angle d'attaque va créer des petites stries au fond de la rainure. La plupart du temps ça ne gène pas mais un disque à rainurer ou une molette fera un travail plus propre en fond de rainure quelques soit l'angle d'attaque.

[Copeau Cabana]

Les p'tites choses du jour…
Le dossier et l'assise ont été remontés. Collage plus vissage, ça devrait être costaud.
Tous les lamages ont ensuite été bouchonnés. Les deux traverses sous l'assises ont été mises à longueur, poncées et vissées depuis l'extérieur à travers les pieds, re-bouchonnage et tout ça…

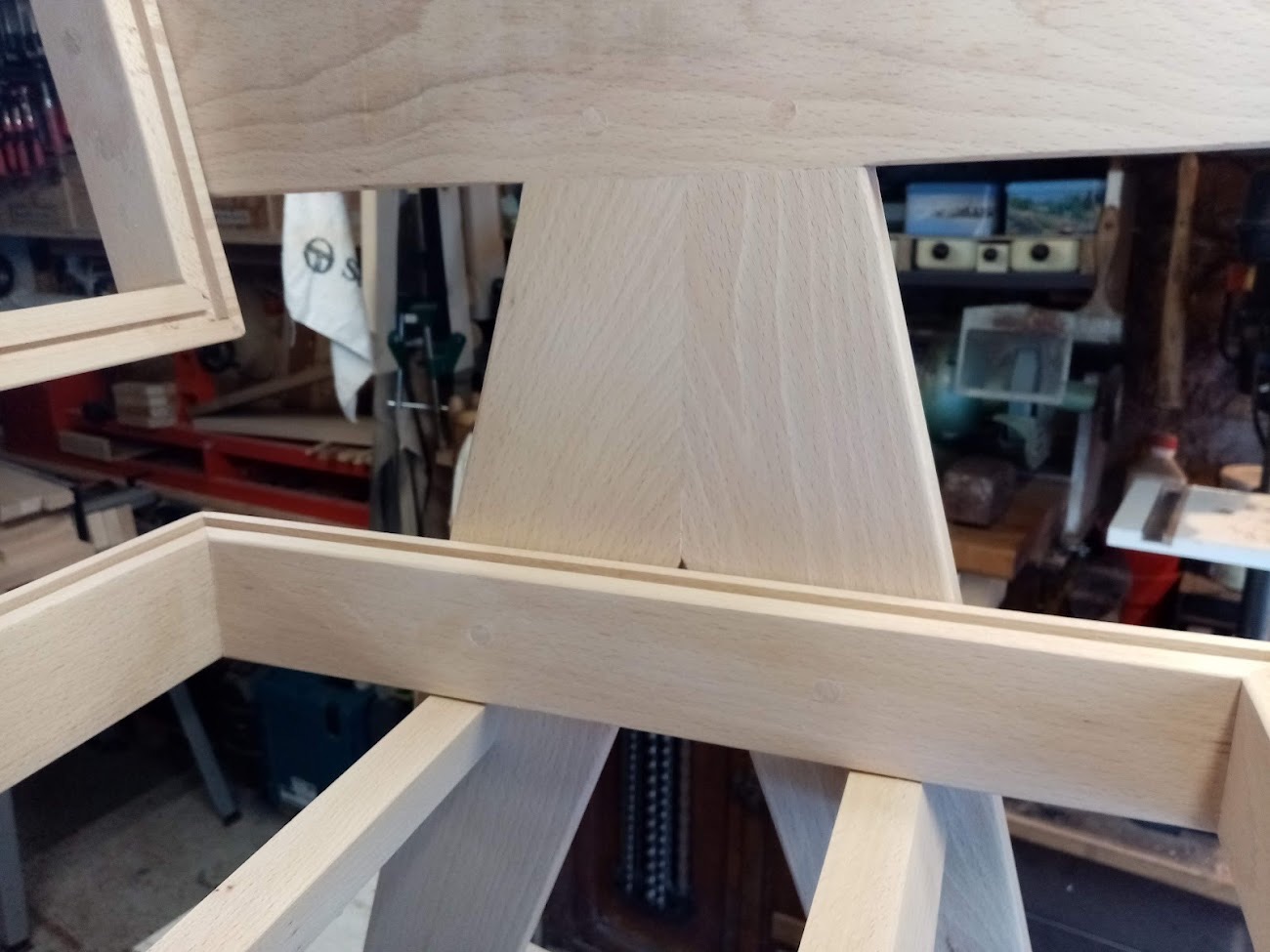

Après arasement puis ponçage des bouchons, ça donne ça :

Normalement, je reçois mon cannage demain, mais d'abord il me reste la finition…

[philippe G]

Tu pourras montrer le montage du canage ?

[Copeau Cabana]

Bien sûr !

[sdcreation16]

Les p'tites choses du jour…
Le dossier et l'assise ont été remontés. Collage plus vissage, ça devrait être costaud.
Tous les lamages ont ensuite été bouchonnés. Les deux traverses sous l'assises ont été mises à longueur, poncées et vissées depuis l'extérieur à travers les pieds, re-bouchonnage et tout ça…

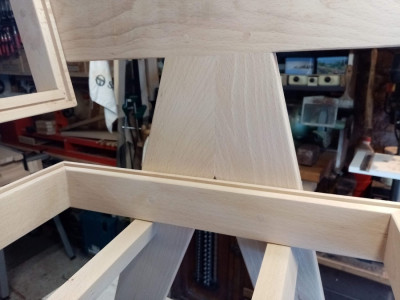

Après arasement puis ponçage des bouchons, ça donne ça :
PJ bouchons.jpeg
Normalement, je reçois mon cannage demain, mais d'abord il me reste la finition…

tu serais pas un peu radin en photo ???
moi qui comprends pas grand choses, je scrolle en les regardants pour essayer ou pas de comprendre un minima

[lamouette]

l'un est radin en photo ou l'autre en compréhension?
pas taper , c'est une grosse blague de mouette

[Copeau Cabana]

Tu serais pas un peu radin en photo ???
Moi qui comprends pas grand chose, je scrolle en les regardant pour essayer ou pas de comprendre un minima.

Bah, je n'ose pas non plus trop poster de photos, j'ai peur que ça fasse un peu frimeur…
Mais si tu veux, je peux revenir sur des points qui t'échappent, pas de souci, dis-moi !
