Début avec une scie à chantourner.

[philippe G]

Oui, ça doit marcher. ( dès lors que tu as une pédale)

l'autre solution est d'interposer la pédale dans la sortie du relais ( celle qui va délivrer le 230 lorsque les conditions sont remplies - présence du 230 en entrée et appui sur le bouton vert)
Selon la nature des connections, peut se faire proprement, de manière quasi invisible et réversible

la dernière solution serait de remplacer le système par un simple bouton A/M de taille similaire - Doit exister pour les marchés nous soumis à cette réglementation.

[philippe G]

Mes premiers exercices pour m'entrainer. (tout ceci fait avant la licorne) Fait sur des chutes que j'avais sous la main ( sapin 40 mm puis 20 mm)

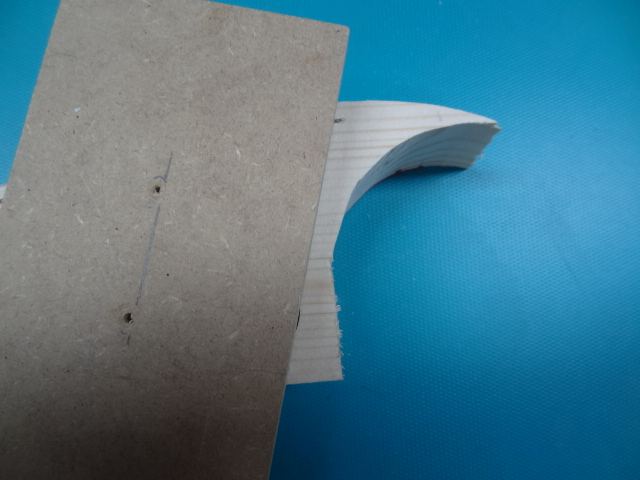

1/4 rond grand rayon ( la partie droite a été découpée à la SAR)

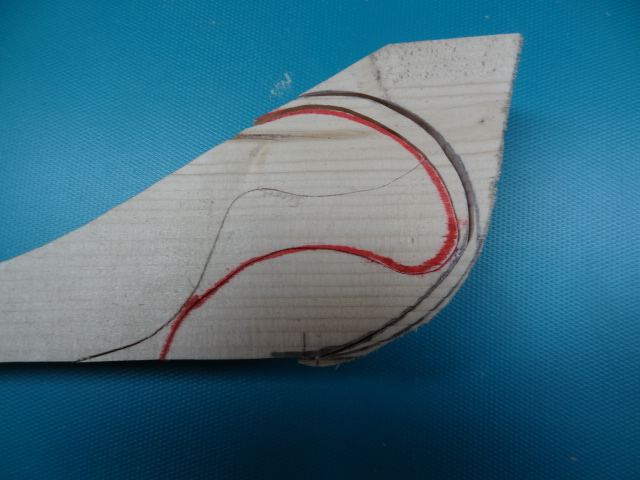

suivi de tracés

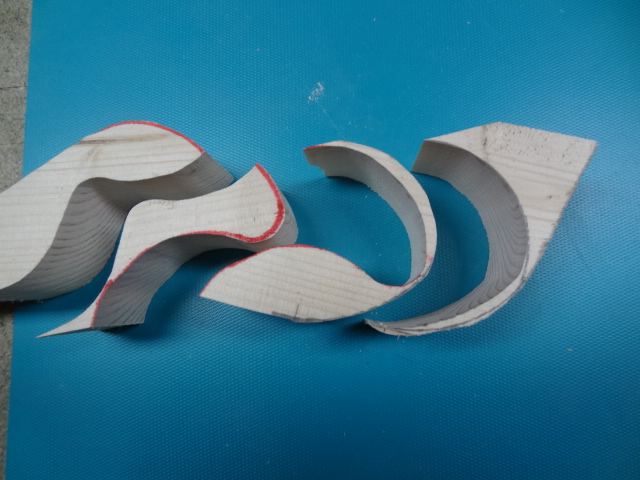

courbe plus serrées

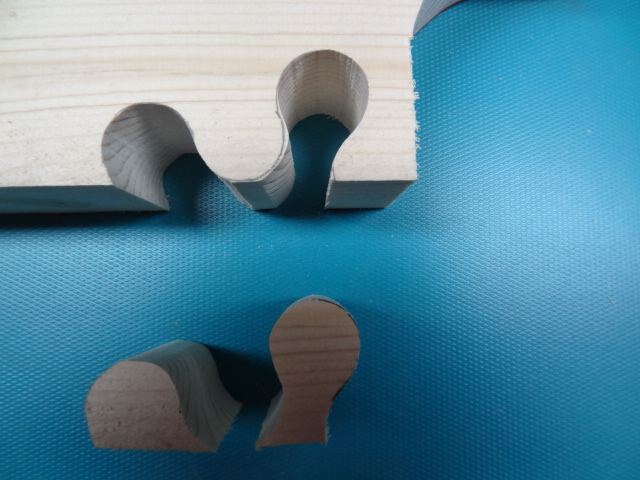

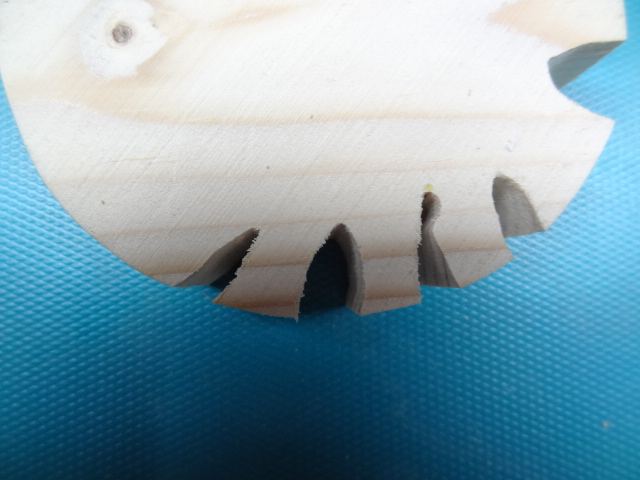

encore plus serrés dans sapin 20 mm ( surtout la 1 et la 3 en partant de la G.

Mes conseils de débutant (donc à prendre avec des pincettes)

1- faire un vrai tracé ( pas à main levée)
2 -commencer par un bois tendre et mince ( 15/25 mm)
3 - puis prendre un bois tendre et épais (env 40 mm)
4 - puis un bois dur (env 20 mm)

ce que je n'ai pas respecté naturellement...

Refaire l'exercice si vous n'y arrivez pas bien.

PS : Il y a peut être des séries d'exercices plus académiques que les miens.

J'avais plusieurs buts :
- visualiser comment je devais positionner le bois devant la lame ( pas de soucis particulier)
- arriver à scier perpendiculaire ( sans difficultés au final)
- ne pas forcer sur la lame de scie ( on comprend vite)
- arriver à faire des courbes très serrées voir des épingles à cheveux ( il m'a fallut un peu plus de temps et de patience)



Mes erreurs.

forcer sur la lame lors d'un virage - il faut absolument scier doucement et dans l'axe de la lame en tournant régulièrement le bois - le bruit de lame qui claque est mauvais signe.

claquement =
- soit on ne pousse pas dans l'axe de la scie
- soit le bois n'est pas maintenu assez fortement sur la table

faire un tracé à main levée, ( tracé approximatif, sciage approximatif, résultat pas bon)

Lorsque ça n'a pas d'importance (exemple d'une clé liant 2 pièces pour un puzzle),si on quitte le tracé, il faut mieux dévier du tracé en douceur que de revenir à tout prix sur le tracé. la forme de la clé sera différente mais ça ne nuira pas à la fonction)

A ce stade, je ne me suis pas fait d'avis sur l'utilisation de la presse qui maintient le bois et l’empêche de remonter. Il y a du pour et du contre.

[roger vuillermoz]

Bonjour Philippe
je vois que tu t'appliques avec bonheur.
continu ainsi tu es sur le bon chemin .
transformes tes exercices avec du bois plus dur si tu peux
pour tes courbes prends un compas
Bonne journée
Roger

[philippe G]

réalisation chanfrein sur petites pièces avec dremel sous table.

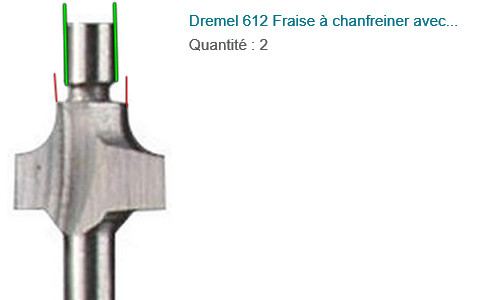

fraise 612 -

DREMEL 612.jpg (4.13 Kio) Consulté 11543 fois

pas top : Elle laisse des petits usinages plan sur chacune des faces. ( Conforme à sa description - j'aurais du mieux regarde)
- L'un peut être supprimé par le réglage de hauteur.
- Le second qui fait environ 4/10 de profondeur est conditionné par la différence entre le diamètre du guide (3,2 mm) et le diamètre de la partie basse de la fraise.

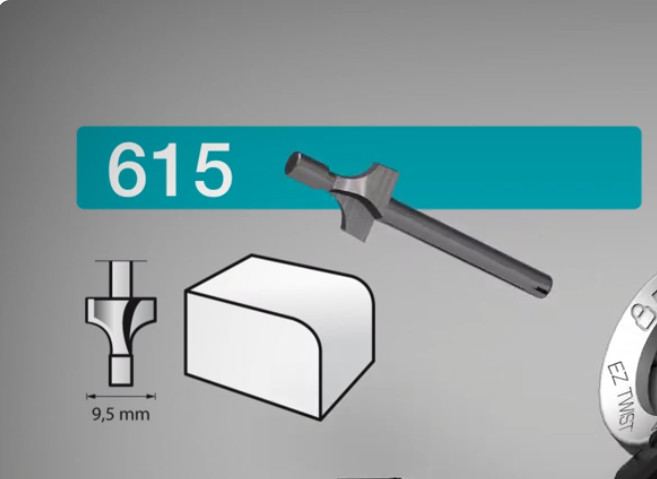

fraise 615 -

devrait être mieux pour simplement arrondir l'angle.

[philippe G]

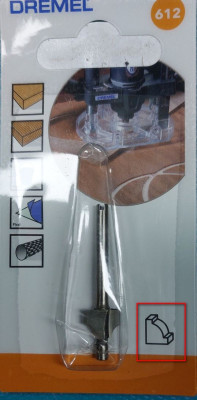

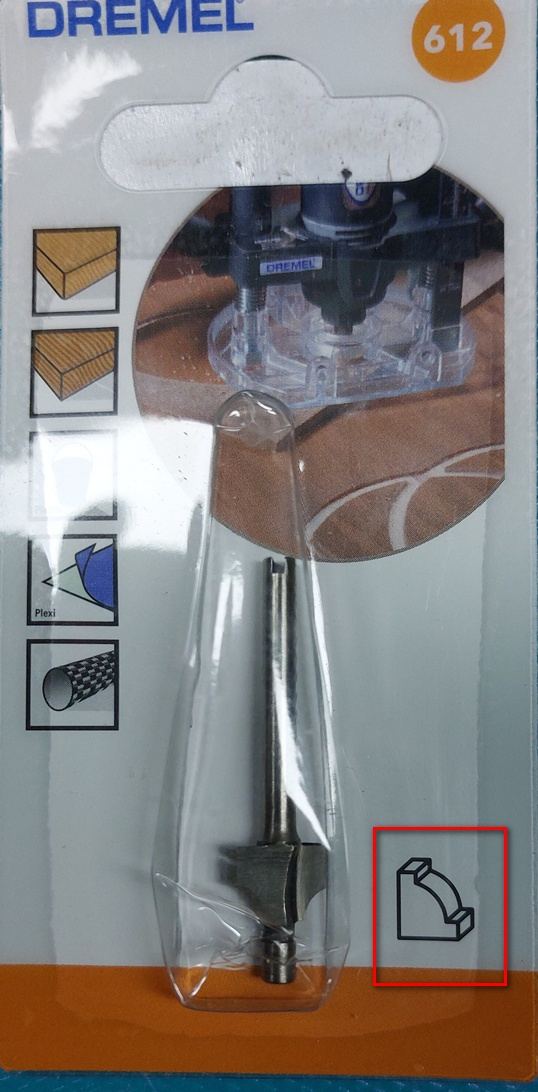

Photo de l'emballage des 612 achetés récemment.
On voit clairement que le diamètre mini de la fraise est supérieur au diamètre du guide.


[philippe G]

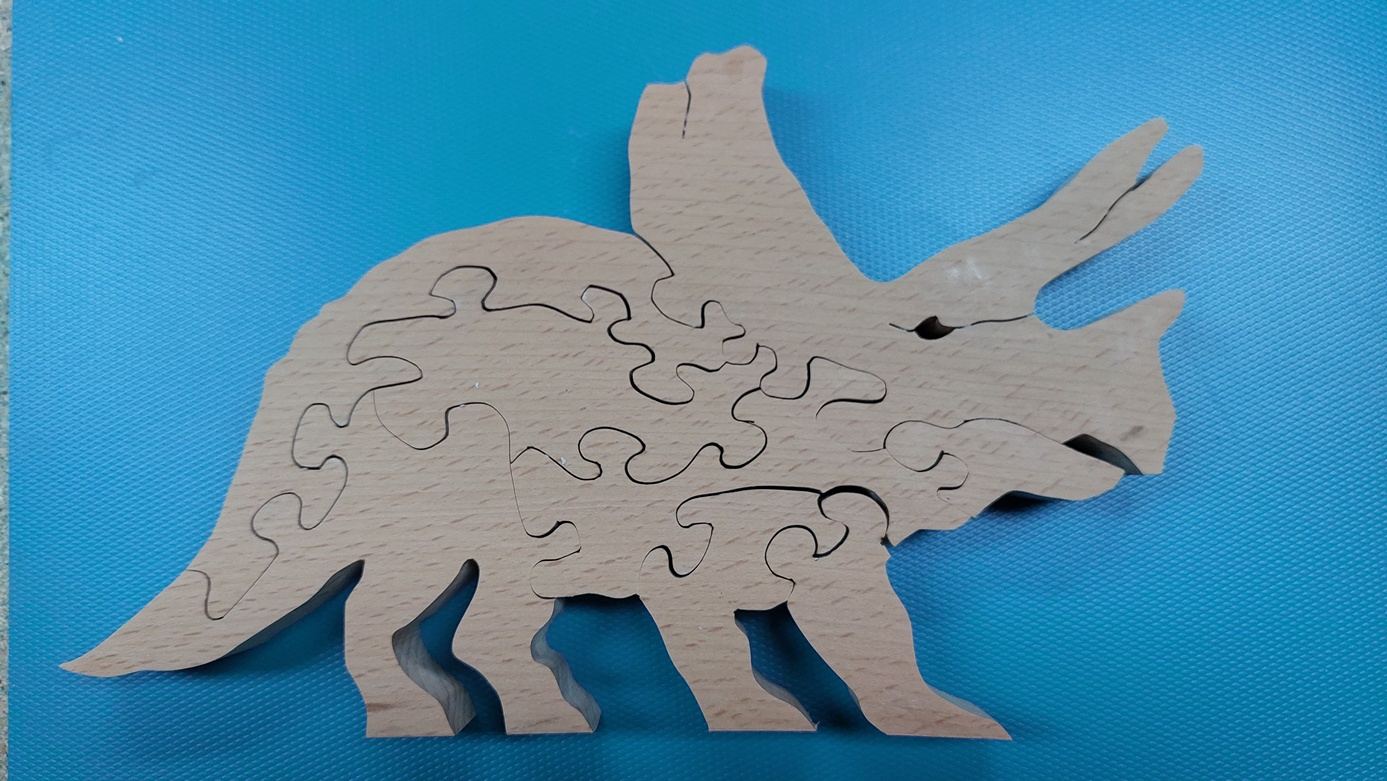

Tricératops - hêtre 19 mm
ça commence à venir malgré quelques défauts.

[roger vuillermoz]

Bonsoir Philippe
Très bien cette découpe
Je pense que tu as beaucoup progressé
As tu vu mon message par mail ?
Continu ainsi
Roger

[Copeau Cabana]

Ah ouais ! Quand tu te lances dans quelque chose, c'est tricératop !

[philippe G]

Bonjour à tous.

Le tracé du puzzle était très bien pour apprendre.
Par contre il comporte des complexités inutiles et il manque au moins un point d'accroche. ( où j'en ai mal usiné un)

> Roger : existe t-il chez Dremel ou ailleurs une fraise à queue de 3,2 pour chanfreiner à 45° ? ( je n'ai pas trouvé) - elle permettrait de faire des chanfreins plus petits que la fraise 1/4 rond.
Vu une Dremel queue 4,8 à 45° ( Dremel TRIO)

Concernant les pinces, ont elles toutes la même largeur de fente? Que faire quand la lame ne rentre pas dans la pince ? on parle de quelques dixièmes.
Forcer un peu au tournevis pour l'ouvrir?

Bonne nouvelle : J'ai une lame de 6 mm pour ma SAR, achetée en même temps que ma SAR et jamais utilisée. ( hauteur de coupe théorique 235 de mémoire)

> Copeau : quand je maitriserai, je ferai alors un quadiceraTops

C'est dans ce style de travail que l'on comprend bien le proverbe "patience et longueur de temps font plus que force et que rage"

[philippe G]

je réponds à quelques question après échange avec Roger.

existe t-il chez Dremel ou ailleurs une fraise à queue de 3,2 pour chanfreiner à 45° ?

non et c'est dommage de mon point de vue.

Les pinces ont elles toutes la même largeur de fente?

non
chez Hegner il y a des pinces avec fente 0,5 , O,7 (le standard) et 1 mm ( même format que pour la Jet)
chez Jet il y a apparemment une seule largeur.

Que faire quand la lame ne rentre pas dans la pince ? on parle de quelques dixièmes.
Forcer un peu au tournevis pour l'ouvrir?

Surtout pas, la pince va casser.
Confirmé par un essai

[philippe G]

Reçu les dremels 615.

Le chanfrein 1/4 rond est nickel.

[philippe G]

Je persiste,

Hêtre 20 mm

sciage extérieur à la SAR 6 mm. C'est facile, état de surface moins bon qu'avec la scie à chantourner.

[roger vuillermoz]

Bonsoir Philippe
Belle découpe les clés sont bien faite.
Roger

[philippe G]

chez Hegner il y a des pinces avec fente 0,5 , O,7 (le standard) et 1 mm ( même format que pour la Jet)
chez Jet il y a apparemment une seule largeur.

Correctif :

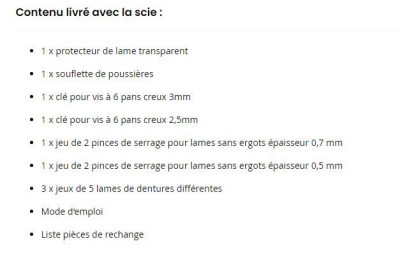

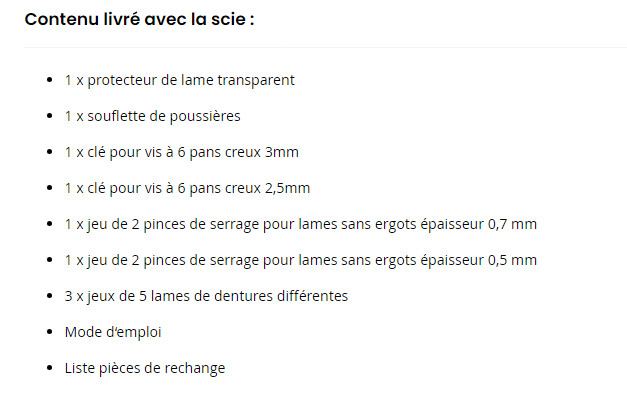

Chez Jet il y a bien 2 largeurs de pinces livrées avec la machine ( 0,5 et 0,7 mm)

Attention à bien appairer le jeu de 2 pinces ( largeur de fente identique)

Solidité des pinces JET : j'en ai cassé 2 paires
- l'une en tentant d'ouvrir un peu la fente au tournevis ( mauvaise idée)
- l'autre en serrant trop fort.
le bestiau est fragile -
J'ai acheté une pince HEGNER pour tester

Modification significative.

J'ai remplacé mon moteur à 2 vitesses (700 et 1400) par un moteur avec 6 vitesses ( entre 400 et 1400 ) car il y avait un gros "trou" entre la vitesse lente et la rapide.

la vitesse lente est prévue pour le métal.
C'est beaucoup plus progressif dans le choix des vitesses rapides.

Accessoirement, j'ai un moteur 230 V, 120W, 2 vitesses ( 700 et 1400 RPM, très peu servi à vendre).
