Gabarit à queue droite et d'aronde (Edit vidéos + plan )

[SamuelM]

Salut Sebastien

Pour le moment je n'ai fait aucune modification!
Mais j'ai constater 2 3 choses:
L'ouverture de la table basculante n'est pas assez grande, j'ai usiner une vise de la charnière un jour... ça énerve

Il faut faire une seconde rainure en arc de cercle dans la tablette inclinable afin de pouvoir orienté les bois dans les deux sens, je m'en suis rendu compte en faisant ça


D'une manière général il faut penser à tout rigidifier, il faut du CP de première qualité, si dans ta région tu en trouve du qualité aviation ça serait top!

Tu devrais par exemple doubler le dessus du support, ça ne te coûteras rien en profondeur d'usinage...

Poste ta réalisation ici ça fera avancé le sujet pour tout le monde

[milie.sebast]

Bonsoir Samuel,

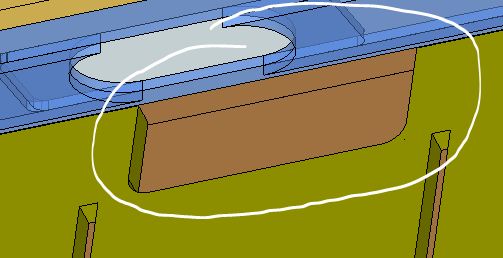

L'image SU est issue de ton gabarit à tenon et mortaise non ?

[SamuelM]

Désolé seb je n'étais pas réveiller ce matin
quelques minutes et je te réponds sur le bon gabarit

[SamuelM]

Donc...
Les points délicats sur ce gabarit sont les glissières. IL EST IMPERATIF QUE LES DEPLACEMENTS SE FASSENT SANS JEU
1/ Je suis très satisfait de la glissière gauche droite actionnée par le câble. Elle est difficile à bouger sans la molette car je l'ai ajustée sans jeu, c'est un vrai plus pour l'utilisation du gabarit car cela signifie que tu n'est pas obligé de tenir la molette pendant l'usinage.
2/ Je ne suis que moyennement satisfait du déplacement avant arrière. Le problème c'est qu'il arrive que le gabarit se soulève quand tu le recule. il faut donc trouver un moyen de mieux le guider .. Bref si c'était à refaire je ferais un base fixe sur l'établi portant une glissière de type barre métallique et paliers bronze.
Tu as vu l'une des dernières vidéo de M Wandel sur son gabarit à tenon? Je pense que je m'inspirerais de son système de glissière quand je reverrai ma copie.
tiens moi au courant, comme tu as pu voir dans ma dernière vidéo le principe est largement validé !

[milie.sebast]

Merci pour ce premier retour.
Je vais aller voir de suite le système de M Wandel.
Je suis abonné à ta chaine et je suis toutes tes réalisations.
Ta création est largement validé c'est sur. Je te remercie pour ce partage d’ailleurs.
C'est un juste retour que de poster ici pour développer ce post. Merci.
Bien sur en retour, je risque de te poser quelques questions au fur et à mesure

[SamuelM]

Vas y fonce ! j'attends que ça
