En cours - Banc TV en chêne

[hundertaker]

Pareil qu'hesus.

Comment est réalisé l'assemblage ?
A plat joint ? Languette, lamello ?

[davidoffo]

Assemblage rainure fausse languette, la rainure fait 5mm de large pour 9 de profondeur sur chaque planche (soit 18mm de pronfondeur par jointure). Les fausses languettes sont en CP de 5mm ; La rainure est arrêtée à 10mm du bord de chaque côté (ce qui est parfaitement inutile vu l'emplacement des panneaux).

Pour l'assemblage à proprement parlé, encollage de chaque chant au pinceau et depose d'un filet de colle dans chaque rainure. Ensuite insertion des languettes, assemblage proprement dit et serrage 3h30.

Et voila

[davidoffo]

Bon ce week end, j'ai quasiment rien fait, pis le week end prochain risque d'être pareil vu qu'on reçoit des invités.

J'ai juste préparé l'assemblage de mon plateau supérieur (rainurage des planches du plateau et découpe de fausses languettes de CP) sans faire le collage faute d'un nombre suffisant de serre joints.

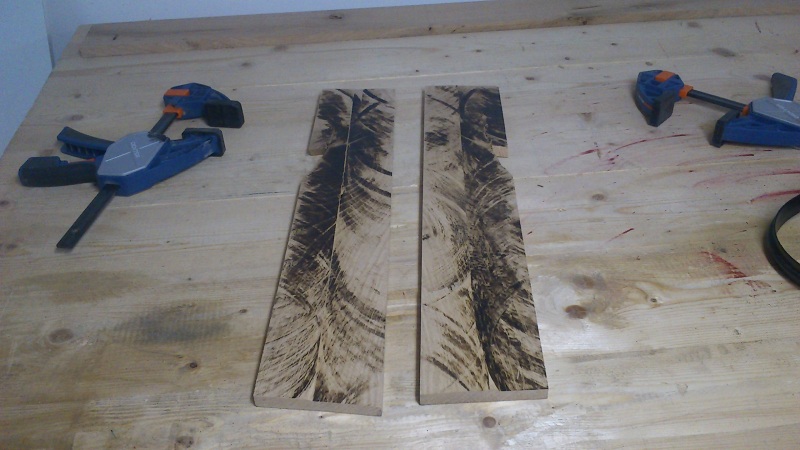

Samedi prochain je ferais un gabarit pour tenter la refente à la scie sur table, j'ai essayé avec un gabarit "minimaliste" constitué de serres joints et de MDF et ça donne ça (rassurez vous, c'était à l'origine un bout de planche présentant tellement de défaut que je l'ai mise de coté exprès pour l'utiliser comme "cobaye")

C'est donc un magnifique outil à transformer le chêne en ébêne, mais bon, faut pas que le client à qui vous vendez l'ébêne s'y connaisse trop non plus

Sinon, sans aucun rapport avec le sujet, en cherchant le couteau diviseur pour travail non débouchant, j'ai trouvé ça en farfouillant dans la boite que m'a laissé le gars qui m'a vendu l'ensemble kity :

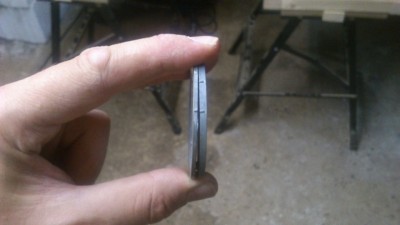

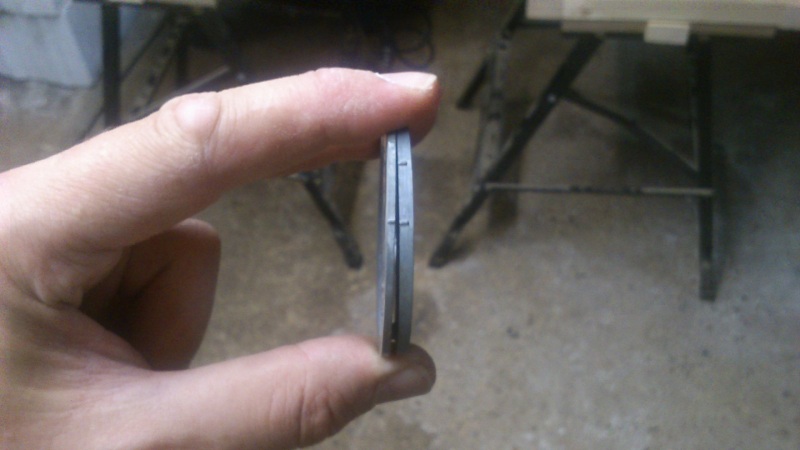

Il s'avère qu'il s'agit de bagues qui permettent de monter la lame de scie circulaire sur table en oscillant !!! Je l'ai monté rapidement (comme ça, pour voir, sans m'en servir pour l'instant) et ça donne ça (attention les yeux, ça peut faire peur) :
http://youtu.be/diRg_32mPow

Je pense m'en servir pour faire mes assemblages de tiroirs en queue droites.


voila, c'est tout pour ce week end. Samedi/dimanche prochain, construction d'un gabarit pour transformer les planches de chêne en autres planches de chêne

[macbast]

Bonsoir,
Pas mal ton ébène, c'est qui ton fournisseur ???
Dis donc, ça fumait pas trop dans l'atelier???

Bon moi je dirais bien qu'il y a un problème de lame !
Peut-être avec moins de dents ?

[davidoffo]

ça pour fumer, je peux te dire que ça a fumé !!! J'ai même du sortir tellement y'en avait !

Le problème c'est que le montage minimaliste était constitué de serres joint qui "encadraient" la planches entre deux morceaux de mdf... Tant que tu est sur la première passe, tout va bien, quand tu retournes la planche, ça se corse, les serres joints ayant une facheuse tendance à resserrer la planche derrière la lame (en même temps, "serrer" étant la vocation première des serres joints, on peut pas trop leur en vouloir)

ajoute à ça une lame un peu fatiguée et surtout légèrement voilée et tu obtiens ce magnifique résultat !!

Pour autant, c'est une lame de débit que je garde et qui fonctionne très bien quand elle est utilisée dans de bonne condition, ce qui ne fut pas le cas ici.

[hesus]

pour ton petit exercice, il serait peu être bien d'investir dans une nouvelle lame

[egtegt]

Ca m'intéresse bien ton truc à voiler la lame. Pour l'instant, faute de toupie, je fais mes tenons à la scie circulaire (sur les conseils du menuisier qui m'a vendu ma dégau), je mets le guide parallèle à la longueur de mon tenon et je fais des allers-retours pour faire le tenon.

Le problème c'est qu'on n’enlève que 4 ou 5 mm à chaque passage. Je pensais acheter des lames plus épaisses faites justement pour ce type de travail mais ton petit dispositif est super simple et il permet visiblement de prendre plus d'un centimètre à chaque passage.

[Jean-Mich]

Bonjour Davidoffo,

La bague que tu utilises pour le mouvement oscillant, est-elle réglable?

Amicalement Jean-Mich

[davidoffo]

Oui, elle est réglable. La doc de la 617 précise quand même que les graduations ne sont la qu'à titre indicatif. Le réglage va donc de "petit" à "gros" selon les besoins

[Jean-Mich]

Bonsoir Davidoffo,

Je prend plus ample renseignement sur le Net (fournisseur) dés que possible merci.
Vu le mouvement je suis assez étonner que ce système n'est pas interdit en France, si mes souvenirs sont bons le montage de deux trois... lames est interdit, et pas une oscillation

Cherchez l'erreur

Amicalement Jean-Mich

[hesus]

Perso je trouve ça plutôt dangereux ce fonctionnement avec une lame voilée et surtout je ne comprend pas l’intérêt à part remplir de photo le topic sur les blessures

[davidoffo]

Wow wow wow, attendez les gars, vous mélangez tout


La lame de débit que j'utilise est voilée (légèrement hein, ça fait pas comme sur la vidéo non plus, c'est très light, à peine perceptible à l'oeil nu) et donc génère beaucoup de traces de "brulé". Ajoutez à ça le fait qu'en plus, elle est usée et qu'elle a été utilisée pas comme elle aurait du, ben vous avez le résultat de la photo.

Concernant le système de bagues qui se monte sur la kity 617, c'est pas trop la peine de le chercher sur internet, vous n'en trouverez plus, c'est effectivement interdit en france ; mais vu que ma kity date des années 70/80, ben à l'époque c'était encore utilisé et toléré. Si y'a des courageux (ou des volontaires pour la rubrique "accidentologie"), je peux mettre des photos détaillées du système et envoyer les cotes. Si vous connaissez un métaleux assez doué et fondu (ha ha, blague) pour refaire la pièce, je peux même envisager de prêter les bagues le temps de la reproduction - on notera ici qu'on ne spoliera personne (Arlette, si tu nous lis...) puisque kity ne commercialise plus cette ref.

Ceci étant dit, je me demande pourquoi on considère ce système (lame oscillante) comme étant plus dangereux que le montage classique ??

[Jean-Mich]

Je ne vois pas non plus le danger, tant que le constructeur la mis au point pour moi c'est bon, je ne comprenais pas, pourquoi autoriser les lames oscillantes et non plusieurs lames droites (avant ta remarque sur le fait que cela etait interdit).

Amicalement Jean-Mich

[egtegt]

Perso je trouve ça plutôt dangereux ce fonctionnement avec une lame voilée et surtout je ne comprend pas l’intérêt à part remplir de photo le topic sur les blessures

Pour le danger, je ne saurais dire, même si je ne vois pas trop ce que ça a de particulièrement dangereux. Probablement simplement le fait que de par sa conception, on est quasi obligé de travailler sans la cape sur la lame.

Pour l'intérêt, il est trés simple : transformer une lame de 3 mm d'épaisseur en lame de 1 cm d'épaisseur. Pour faire des tenons, ça me servirait beaucoup.

Mais je vais résoudre le problème de façon simple en m'achetant une scie à tenon comme ça http://www.fine-tools.com/flinn2.jpg

Vu le nombre de tenons que je fais par an, c'est encore ce qui sera le plus efficace et qui me fera le plus plaisir à faire.

[hesus]

Pour ma part, je préfère largement faire des tenons une toupie et une fraise à tenon
http://www.hmdiffusion.com/Fraises-a-te ... 1587-p.htm

Sinon si je n'ai pas de toupie accessible, je les fait à la défonceuse.

[luffy30]

en fait je suis curieux de voir comment on tient un bout de bois sur une lame qui oscille d'1 cm lors de sa rotation
ça doit pulser

[hundertaker]

Pour le danger: les fraises actuelles sont vendues obligatoirement avec un limiteur de passe (contre recul) afin d'éviter les accidents qu'il pouvait y avoir auparavant justement par des prises de passe trop importantes.
Rejet, rebonds doigts coupés etc ...

Donc si le système est à présent interdit c'est simplement qu'il y a du y avoir des accidents.

Davidoffo, le système marche mais doit être pernissif: ça marche 2 fois , 30 fois , 200 fois et puis un jour, plus fatigué qu'un autre on se tape un bon gros rejet que l'on aurait pas eu si la lame était pas voilée.

Je pense ...

[lafeire]

en me rappelant mes cours d'usinage je me suis dis que ça peut marcher mais ça doit dépendre beaucoup de la lame.
je pense qu'il faut qu'elle puisse couper sur une driection // à l'axe de rotation. donc, en mode dégradé sur un disque que les plaquettes carbures dépassent de l'ame du disque et quelles soient affutée en conséquences.
de plus je pense que le dispositif peut marcher mais il faudra augmenter le nombre de dents afin que celles ci ne prennent pas de trop grosses quantité de matière.
mais rien que le bruit des vibration me fait froid dans le dos...

[davidoffo]

Bon on continue d'avancer, vous voyez je me suis pas encore coupé un doigt... Bon ok je me suis pas non plus servi de la lame oscillante ce week end

Donc ce week end, c'était reception, donc pas beaucoup avancé, juste un peu le samedi après midi (j'aurais pu aussi le dimanche après midi, mais en mode "cuvage", donc j'ai fait du PC, c'était plus sur )


donc Samedi après midi, assemblage du plateau supérieur (après avoir racheté deux serres joints chez LM) :


J'ai également receptionné ma fraise à onglet verrouillés, je vous en mets une photo à coté d'une fraise à rainer. Pour info, la fraise à rainer effectue des rainures de 5mm de large sur 19mm de prodoneur et est en queue de 8 ; Ceci étant dit pour bien se représenter la taille de l'autre fraise (en queue de 12)


Et comme prévu, construction d'un gabarit pour refendre à la scie circulaire - Sans le dispositif oscillant hein, le trait de coupe de 15mm d'épaisseur on va éviter


une autre vue, vous noterez la découpe très propre des rainures de guidage de la butée anti-rejet



Prêt pour un premier essai (la planche au dessus est la planche à refendre, elle ne fait pas partie du gabarit) :


ça marche plutot pas mal, en tout cas c'est très sécurisant comme bricolage, la butée empêche tout rejet et l'espace entre les deux guides laisse l'espace pour utiliser un poussoir. Le résultat c'est ça, beaucoup de brulé, mais je dois racheter une lame de débit. Le phénomène doit pouvoir être totalement éliminé après une ou deux passes danns la raboteuse.


autre vue


voila pour ce week end, j'espère faire un peu plus le week end prochain

[hesus]

Bravo, super ton gabarit et belle maitrise de la technique de brunissement du bois
