Une paire de commodes en érable et frêne

[cray666]

Résultat après la première passe au bouffe tout :


J'ajoute une cale de maintient pour ne pas que la sauterelle tende à faire fléchir le gabarit une fois que les pièces sont courbes :


Bonjour Cray

Joli travail, ça rend bien les pieds, hâte de voir ce que ça va donner à la fin.
Deux remarques sur ton travail :
- si tu avais usiné les côté du pied dans l'autre ordre (commencé par le deuxième usinage que tu as fait), tu n'aurais pas eu besoin des cales pour le tenir droit, il aurait fallu par contre re-régler les sauterelles. Plus simple (pas de hauteur de cale à gérer même si tu ne l'as fait qu'une fois), plus sûr, mais même résultat.
- Et pour le tenonnage (en page précédente), tu n'as pas eu de souci ? ton presseur qui maintient le bois sur le chariot appuie sur la table et pas sur le chariot, ça ne me semble pas top, puisque tu plaques ton bois (qui doit bouger) que la table qui elle, est fixe...

Ce ne sont que des remarques, ça n'enlève rien à la qualité du travail et à la réalisation que j'aime beaucoup !

Pour l'ordre d'usinage, c'est tout à fait pertinent, mais je me suis retrouvé dans la situation sans avoir pensé à ça avant, donc j'ai du m'adapter

Pour le tenonnage j'avais mis le presseur vite fait pour pas que la planche se balade quand je faisais la photo, mais quand j'usine, il est au bon endroit. (je suis surveillé en fait )

[cray666]

Beau boulot. Tu as collé les panneaux ou ils sont flottants ?

Les panneaux sont flottant, c'est pour ça qu'il y a des jours tout autour, le but est d'absorber les éventuelles variations.

[cray666]

Est-ce que c'est moi ou bien sur le montant de gauche on voit beaucoup les traces du "bouffe-tout" en question alors que sur le montant de droite c'est nickel (uni) ?

Il y a des reliefs qui apparaissent et qui n'en sont pas, c'est l'érable qui fait ça, à savoir aussi que là c'est brut d'usinage, il faut poncer encore. En tout cas au toucher, y'a pas de relief.

[cray666]

En tout cas merci à tout ceux qui suivent, même en silence. Et merci aussi pour vos commentaires.

[macbast]

En tout cas merci à tout ceux qui suivent, même en silence.

J'en fais parti... J'attends le final avec impatience.

[devilbike]

La réalisation est soignée et j'aime beaucoup le galbe des montants. Je suis aussi au fond de l'atelier et je suis l'avancement. Bon courage

[CdeC]

Salut. Je devrais passer plus souvent!!!

Beau projet, gros chantier. Gros stock de bois!!!

Tes panneaux sont en massif? Je veux pas prêcher le mal, mais ça risque de bouger. Tes petites rainures périphériques étroites sont sympas, mais à voir si elles se tiendront dans le temps. Je le sais, pour avoir déjà essayé de faire pareil!!! Dans le traditionnel, les plates-bandes larges sont larges pour mieux masquer ces variations dimensionnelles.

Pour tes pièces de pied à 45° faits à la dégau, pour ma part, je les fais à la raboteuse. Je bricole le support qui va bien avec des chutes de mélaminé que je fixe sur la table de dégau. Je glisse les pièces dessus, et je règle au volant de raboteuse. Comme ça, je suis sûr d'avoir des pièces égales, entre elles, et sur toute leur longueur.

Bonne suite de chantier. Oublies pas, quand tu attaques la finition, tu es seulement à la moitié du taff (proverbe qui ne se vérifie pas tant que ça, heureusement!!!).

[cray666]

Beau projet, gros chantier. Gros stock de bois!!!

Mouais, y'en a pas tant que ça du bois, faut que je réassortisse en frêne déjà, je suis sec. C'est vrai que j'avais acheté un gros lot d'érable, mais ça descend vite.

Tes panneaux sont en massif? Je veux pas prêcher le mal, mais ça risque de bouger. Tes petites rainures périphériques étroites sont sympas, mais à voir si elles se tiendront dans le temps. Je le sais, pour avoir déjà essayé de faire pareil!!! Dans le traditionnel, les plates-bandes larges sont larges pour mieux masquer ces variations dimensionnelles.

Effectivement, mais ma table de salon est fabriquée comme ça et ça bouge pas, alors .... (par un menuisier pro, y'a deux ans j'avais jamais touché une machine à bois , du coup j'ai acheté cette table en chêne massif, qui est très belle)

Pour tes pièces de pied à 45° faits à la dégau, pour ma part, je les fais à la raboteuse. Je bricole le support qui va bien avec des chutes de mélaminé que je fixe sur la table de dégau. Je glisse les pièces dessus, et je règle au volant de raboteuse. Comme ça, je suis sûr d'avoir des pièces égales, entre elles, et sur toute leur longueur.

Oui, c'est une bonne méthode, mais pour une fois que j'avais moyen d'utiliser mon guide orientable je me suis pas privé.

Bonne suite de chantier. Oublies pas, quand tu attaques la finition, tu es seulement à la moitié du taff (proverbe qui ne se vérifie pas tant que ça, heureusement!!!).

Oui, on va voir, finition fondur / cire carnauba

[cray666]

Bonsoir les petits nenfants !!!

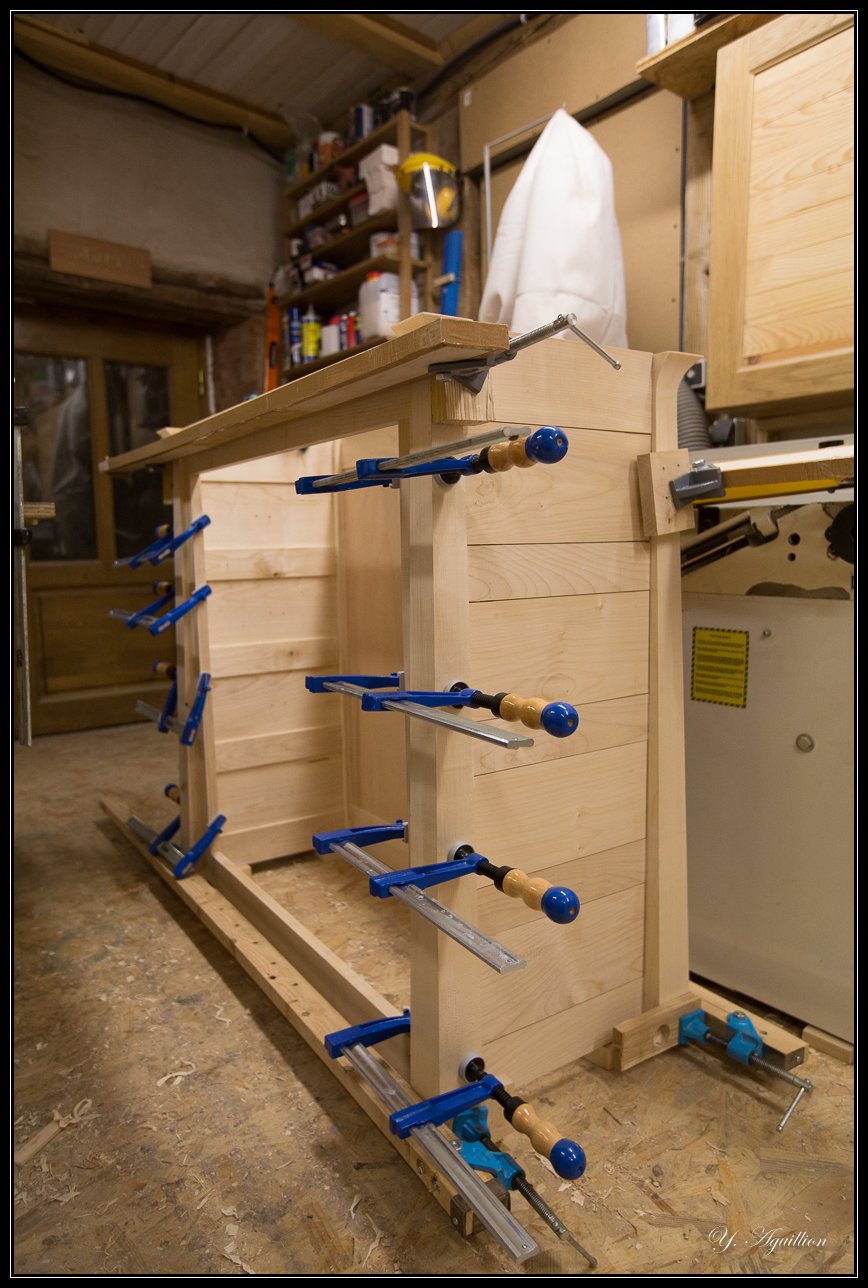

Alors aujourd'hui, j'ai préparé et fait mes collages de corps de meubles, je n'avais pas de serre-joints assez long, et donc j'ai pris les presses à panneau :

J'ai monté une partie à l'envers, j'ai eu tout juste le temps de me rendre compte de ma bêtise et de pouvoir décoller et recoller dans l'autre sens, bref, je m'en suis sorti (et heureusement que madame m'a aidé), résultat, c'est potable :

[cray666]

Pendant ce temps, à Vera-Cruz :

Pirouette s'en fout mais d'une force .....

[cray666]

S'en est suivi une intense réflexion sur le positionnement des glissières (note pour plus tard : réfléchir plus en phase de conception, et moins durant la réalisation) :

J'ai trouvé une solution mais ce n'est pas très élégant, je vais revoir mon bouquin sur le dessin de conception du meuble, j'ai pas du piger un truc.

[cray666]

Bonsoir,

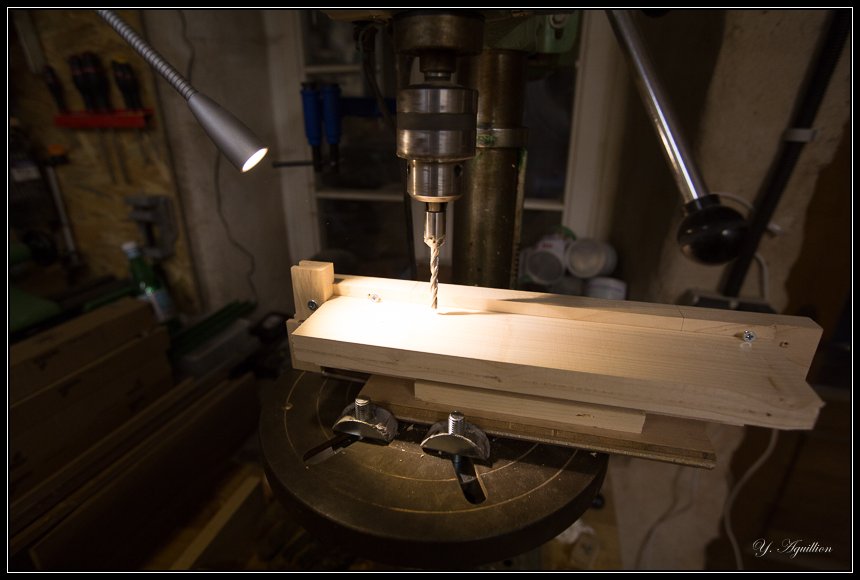

J'ai enfin avancé conformément à mes souhaits, j'ai commencé par réaliser les pièces supports de glissière à l'aide d'un gabarit de perçage et en réutilisant des pièces ratées de la commode :

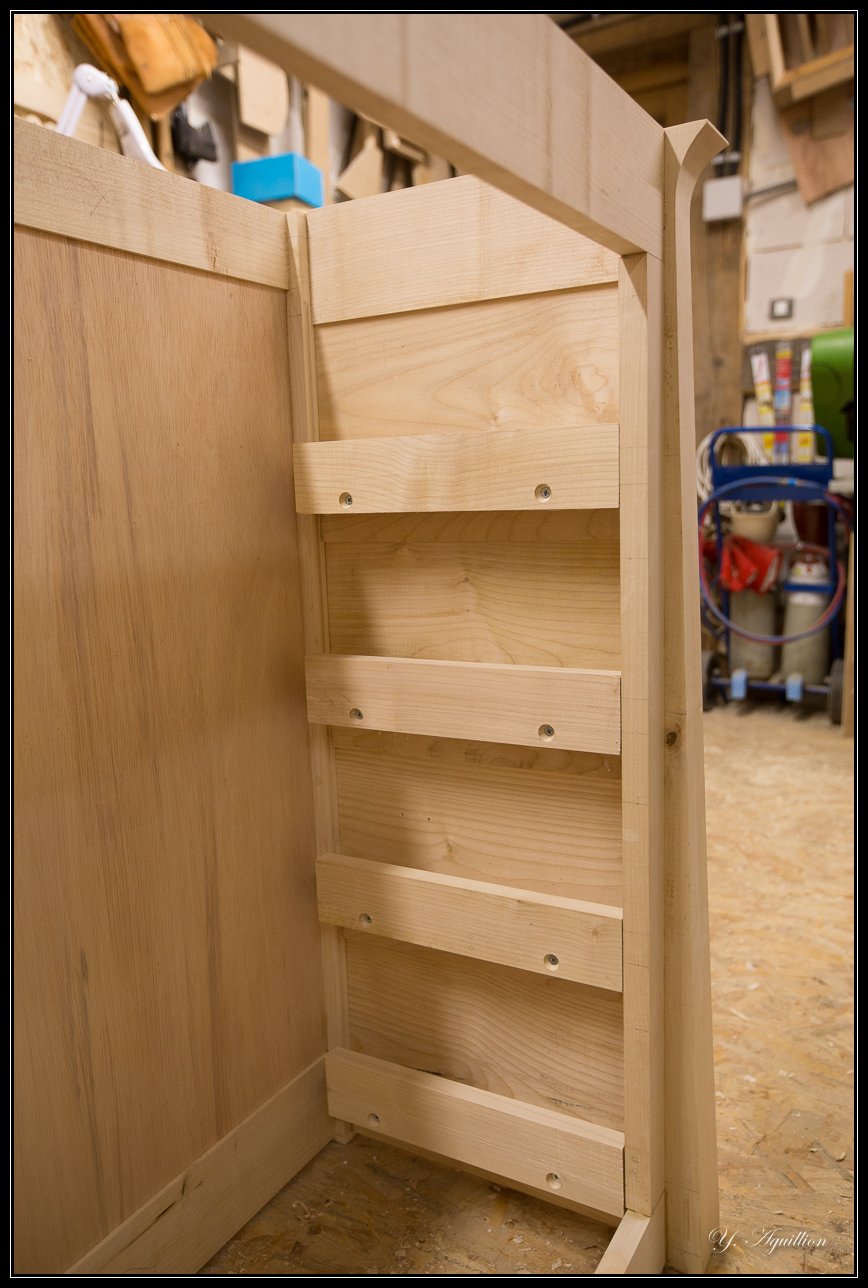

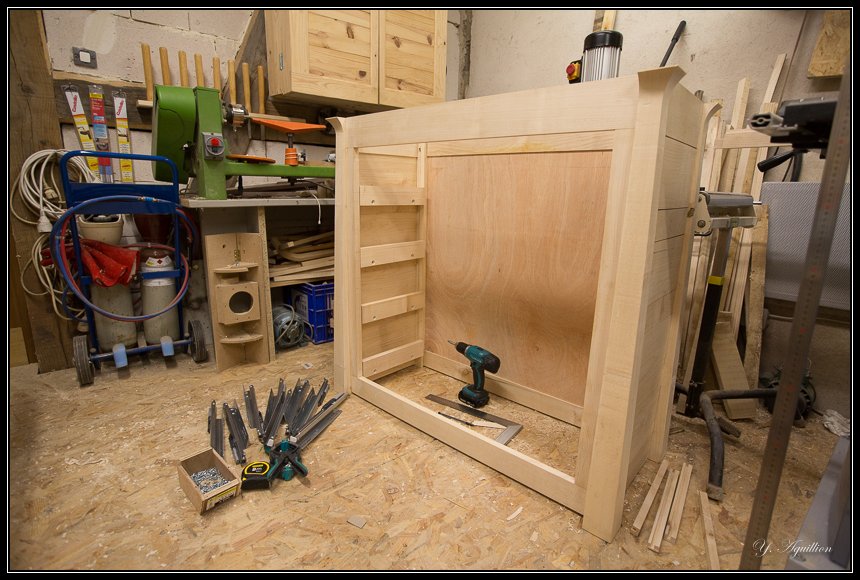

Les pièces sont positionnées et fixées collées / vissées :

Maintenant, les glissières :

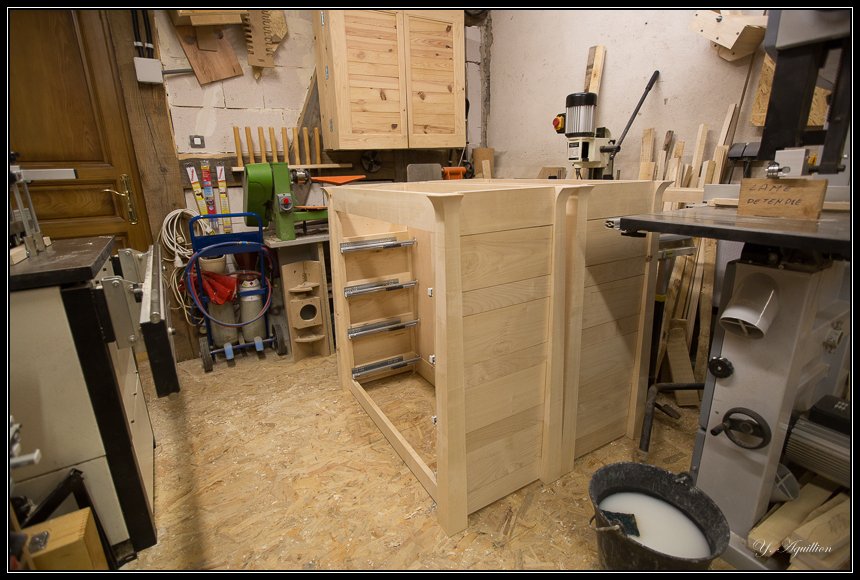

Bientôt on ne peut plus passer dans cet atelier :

[cray666]

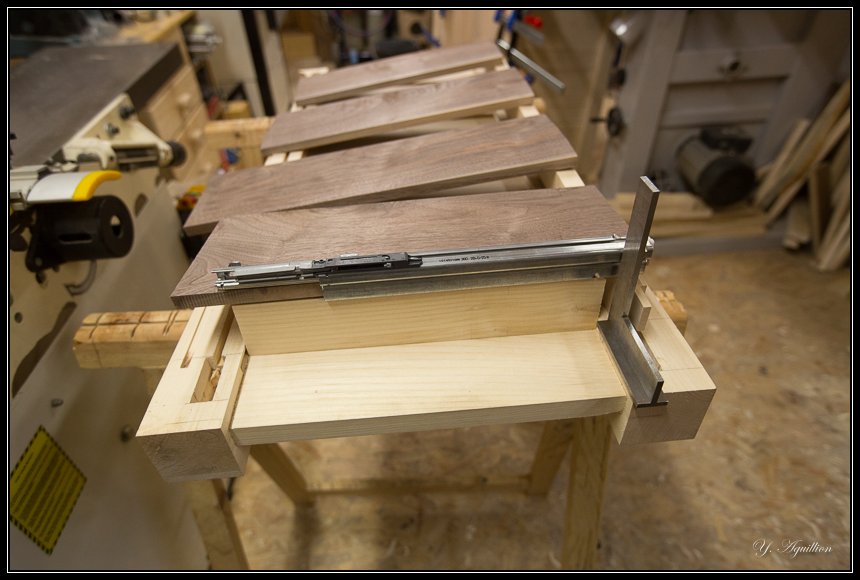

Maintenant, les tiroirs, rainurage des joues et des façades pour commencer, sans oublier que les rainures des joues et des façades sont à des hauteurs différentes puisque les joues vont recouvrir les glissières :

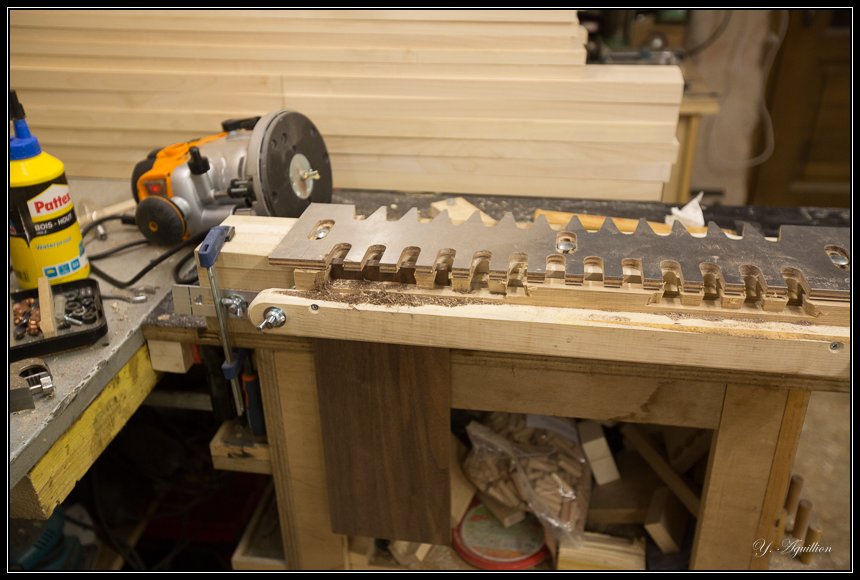

Et ensuite, la partie fun du truc, les queues d'aronde, à l'aide de mon gabarit maison, sur les plans fournis par Jean-Marie : http://copeaux.duberry.pagesperso-orang ... es_20d.pdf

Il semblerait que ça fonctionne

[cray666]

Pas évident d'aligner les queues sans être gêné par les rainures, mais ça rentre au petit poil :

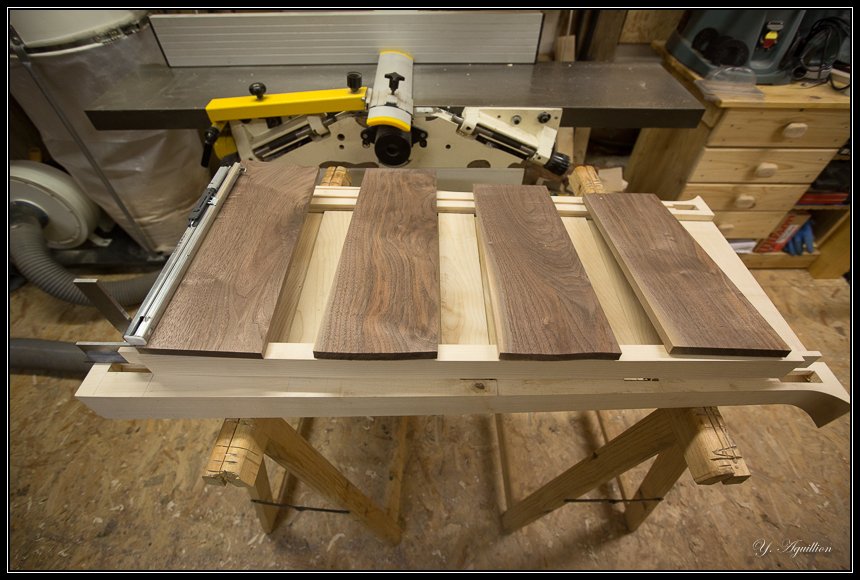

Les joues sont en noyer d'amérique, les façades de tiroir en frêne, et les fonds en CTP de 8 mm.

[cray666]

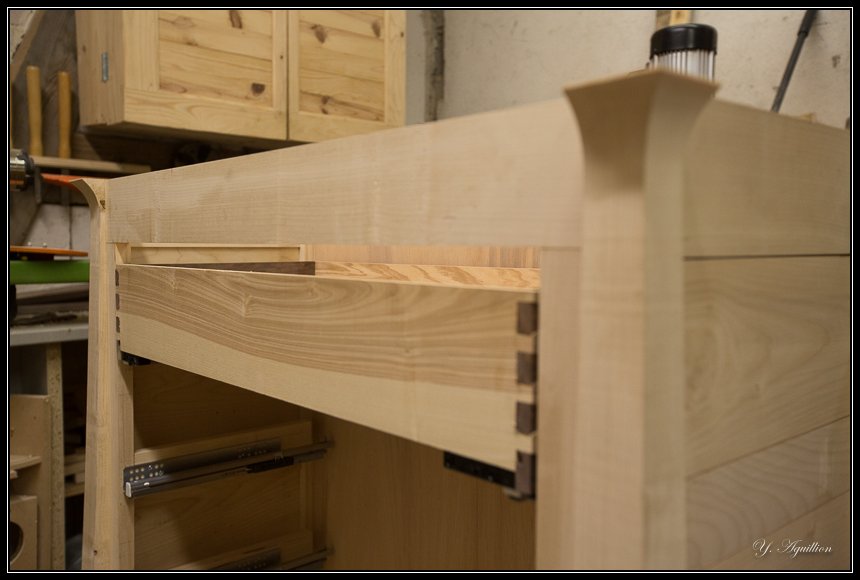

Voici quelques vues du premier tiroir monté, pour ceux qui suivent, il sera recouvert d'une façade, mais on verra tout de même les queues d'aronde sur le côté :

[cray666]

Je me permet également de rappeler que les commentaires que vous laissez sur ce post ne sont pas payants

[GrandJu]

J'avais zappé quelques étapes, je viens de tout rattraper d'un coup, et je dis woaw.

Et comme c'est pas payant, je redis woaw

Bravo pour le travail jusqu'ici, et vivement la suite

[Kentaro]

Cela va être superbe! Je regarde au fond de la salle, muet d'admiration...

[alain77]

Beau boulot, vivement la suite.

[tomailya]

Bonjour
Je suis dans l ombre mais tres attentif car j aime bien ce que tu fais.
Par contre les joues de tiroirs en noyer d Amerique...on est dans la menuiserie de luxe là !
Et ça me plait encore plus,pas que j ai des gouts de luxe mais les belles choses...
Quelle essence as tu choisi pour les facades ? A moins que tu gardes le suspens..
