Un projet en commun ?

[Fingers]

Bon, voilà donc ma contribution.
La démarche désigno-artistique-machin-truc-bidule, c'était de ne pas faire un pavé, mais quelques chose de plus aérien. La boite est en padouk et en marronier. Les dimensions : 320x200x120mm. Tous les assemblages sont fait à la main (rainure pour le fond de la boite, et entaille traversante pour les parois collées aux "piliers"), ça permet d'en faire le soir. Seule la mise à épaisseur des pièces fut faite à la machine (dégau/calibreuse). Je me suis servi d'une ponceuse aussi pour lisser les courbes du sommet du couvercle, après avoir dégrossi le creux au riflard/racloir.

Là le fondur vient d'être passé, yapluka vernir.











Et ça ce sont tous les outils que j'ai utilisé pour faire cette boite :

Que des outils classiques, qui doivent être présent pour la plupart dans vos atelier

Il me restera à habiller l'intérieur, mettre des charnières, et faire des compartiment dedans !

[Pog2408]

je suis entrain de réfléchir comment la faire !

Alors au boulot, il te reste 3 semaines !!! et fais nous part de tes cogitations . . .

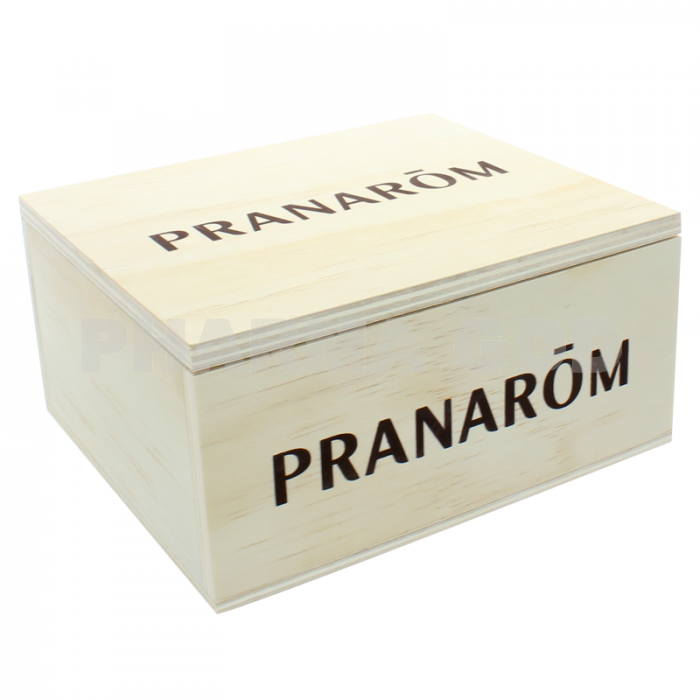

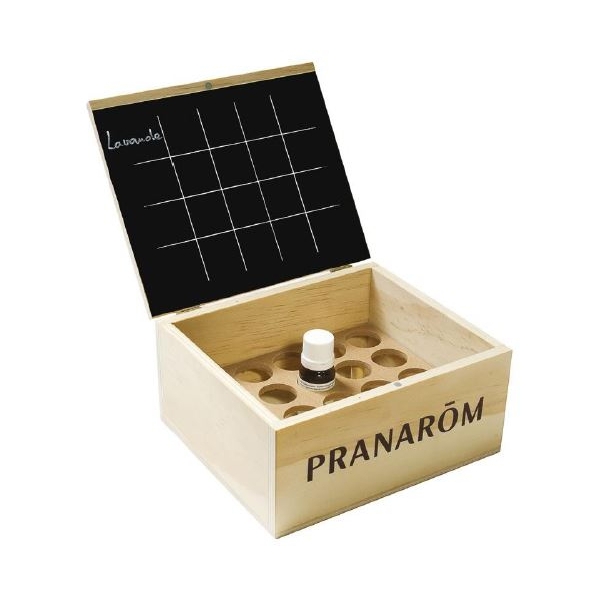

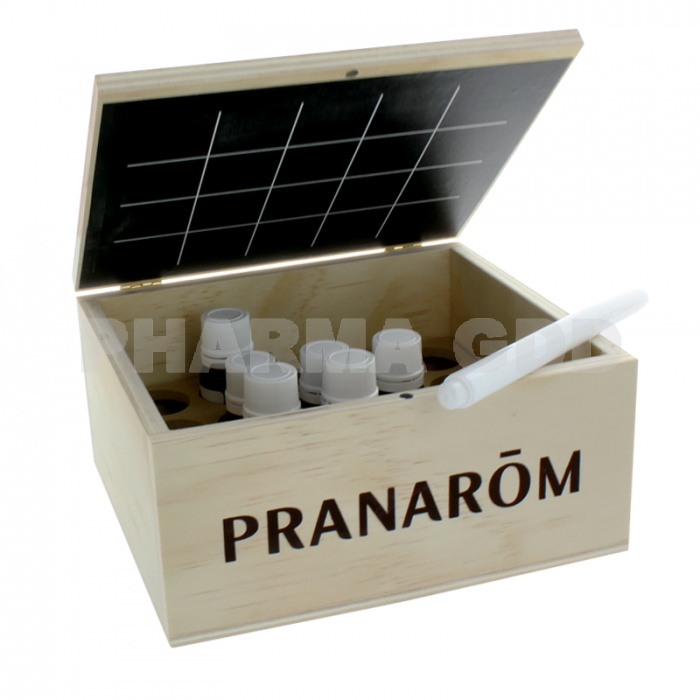

Voila le futur projet de boite :

Bon, pas avec les mêmes écritures !

Et super ta boite Fingers !

[Kentaro]

Ah, très très jolie cette boite padouk/marronnier!

Décidément, le padouk est tendance pour cette année!

[FMJ]

Fingers

Je ne suis pas fan du veinage des pieds mais alors tout le reste

[Fingers]

Merci les gars

Décidément, le padouk est tendance pour cette année!

C'est un bois que j'aime beaucoup le padouk, et j'en ai pas mal en plus alors autant en profiter. Les chutes pas utilisables en lutherie passent dans les boîtes

Je ne suis pas fan du veinage des pieds

Disons que c'est une petite fioriture que j'ai voulu faire en trouvant ce morceau, histoire de faire des espèces de flammes qui partent des pieds avant. Sinon pour les couleurs, je voulais du contraste ! Blanc-crème/rouge ça pète bien. J'ai hésité à faire wengé/padouk (c'est un mariage qui marche d'enfer), mais c'est trop classique le rouge/noir et ça accroche moins l'oeil
Là ça fait plus "mariage du ciel et de l'enfer"

[Kentaro]

Ah, moi, j'aime beaucoup les pieds... C'est même ce qui rajoute à l'originalité de cette boite.

[Kentaro]

Bon, en voila encore une autre...

Comme on avait dit qu'il fallait faire un parallélogramme, j'ai quand même usé de libertés pour l'intérieur, mais toujours avec la contrainte du nombre d'or: une spirale de Fibonaci

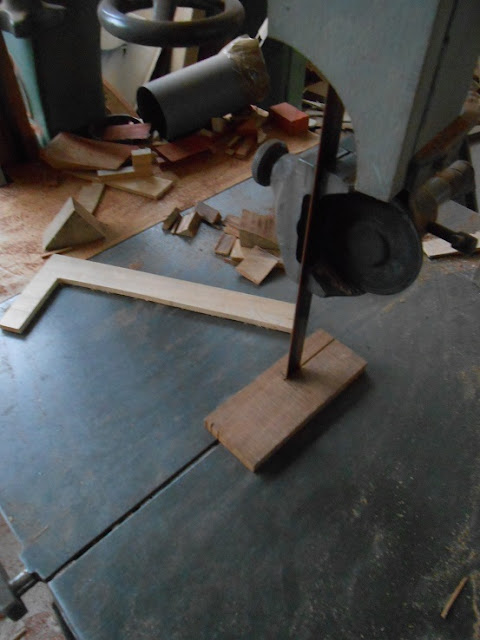

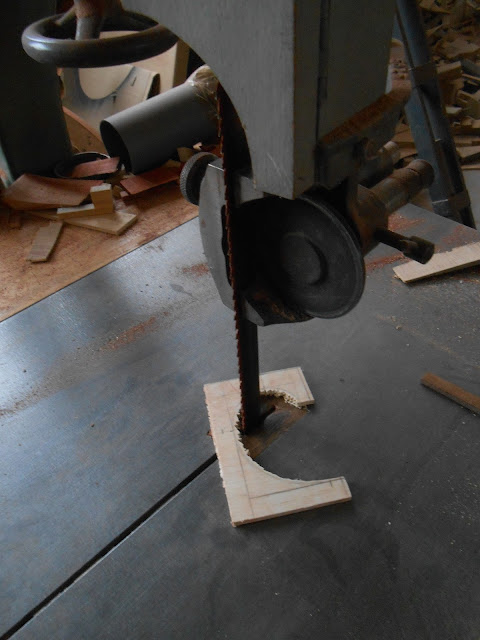

Découpe du gabarit:

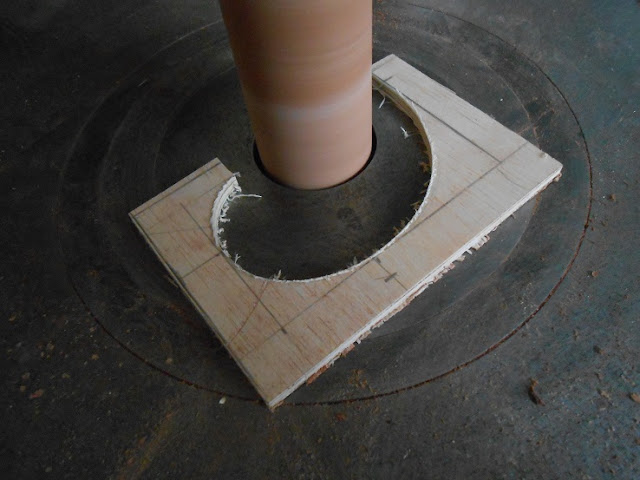

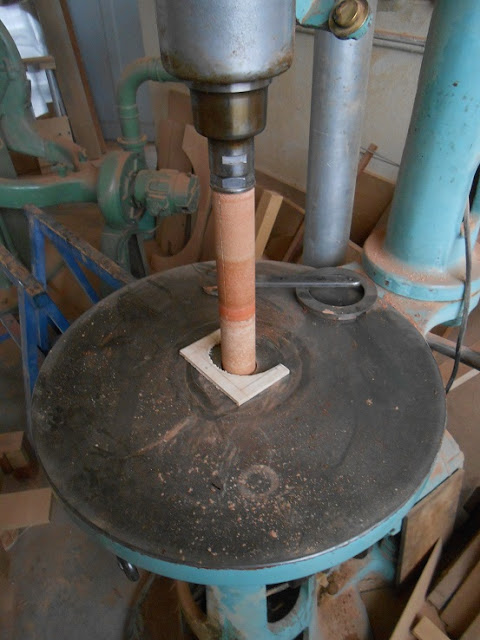

Usinage:

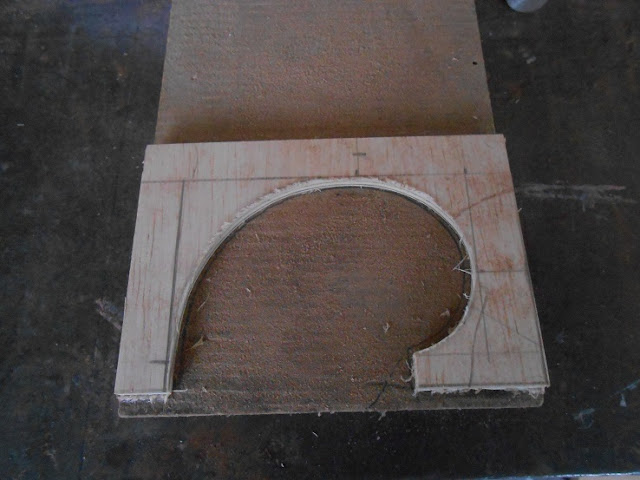

Gabarit terminé. On aperçoit les tracés des carrés qui ont servi à dessiner la courbe.

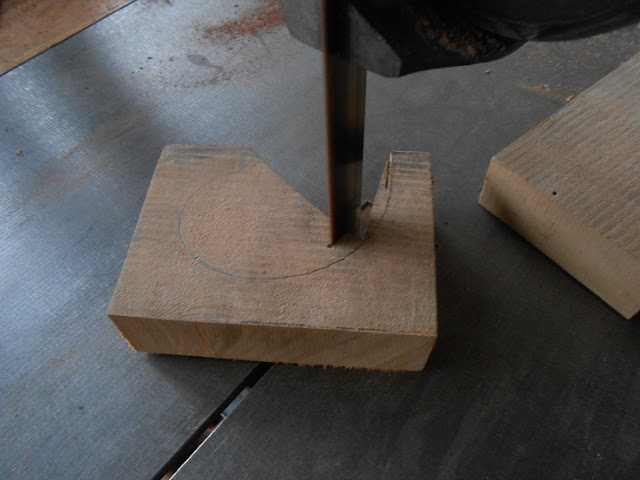

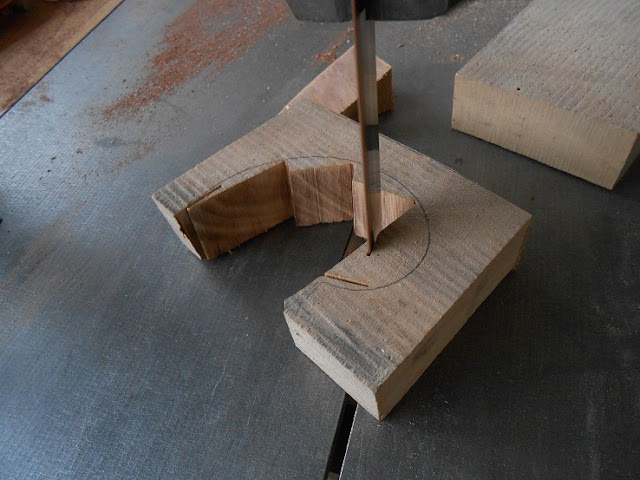

Découpe du bloc de hêtre après report du tracé:

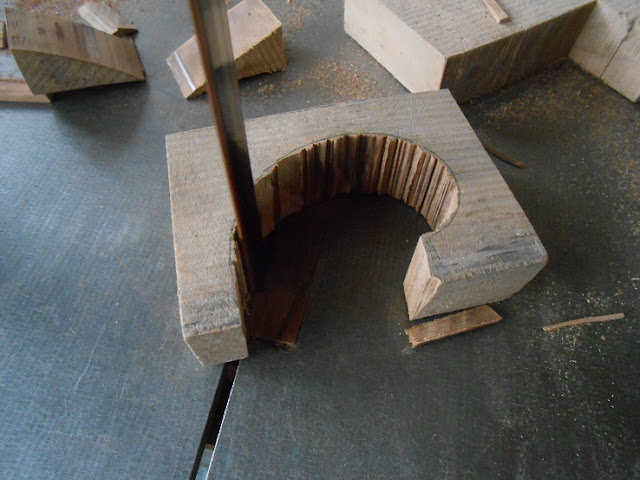

J'aurais du changer la lame de scie pour pouvoir découper en courbe, mais je n'en ai pas eu le courage. Donc, découpe en triangles.

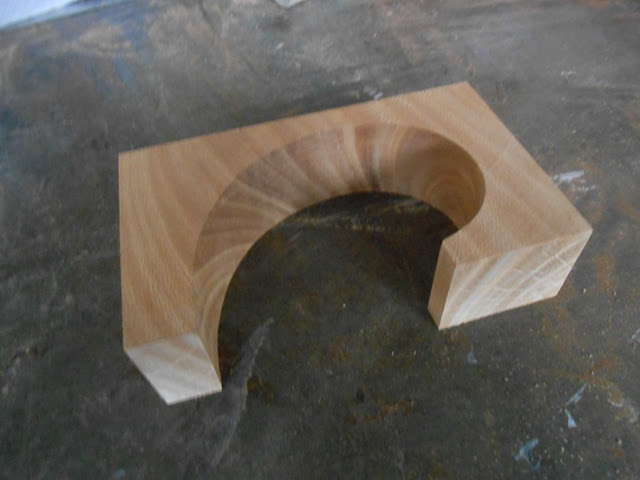

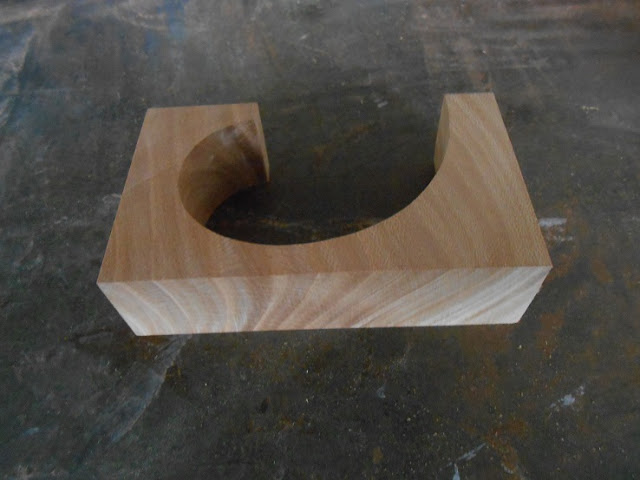

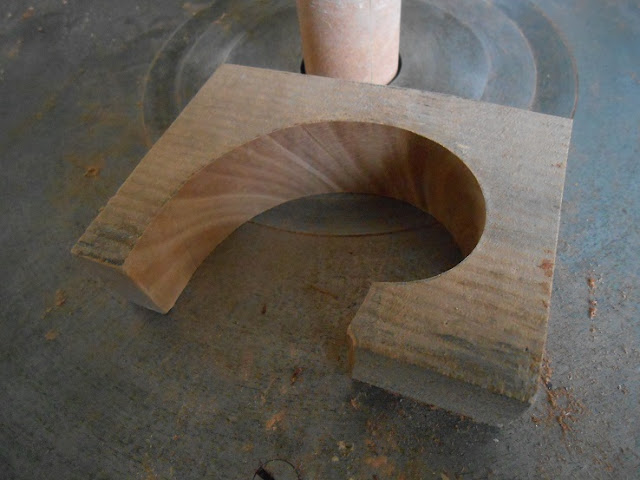

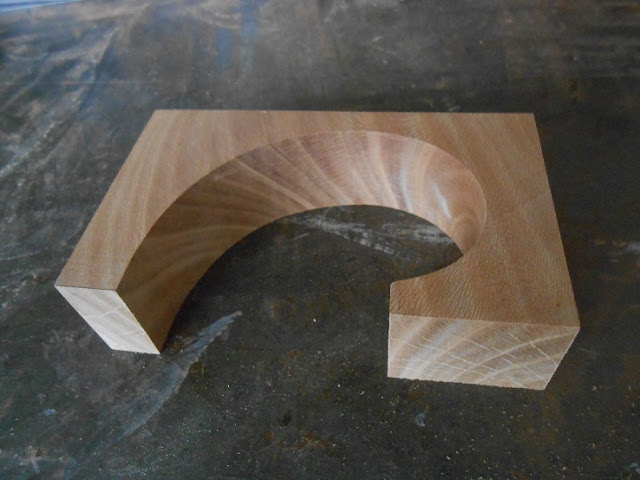

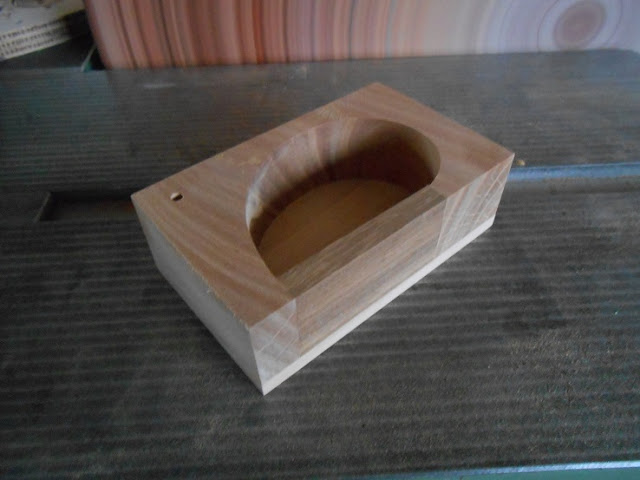

Après ponçage:

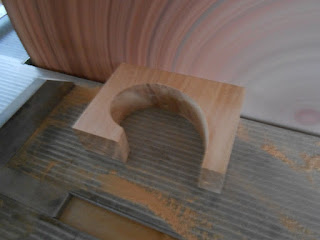

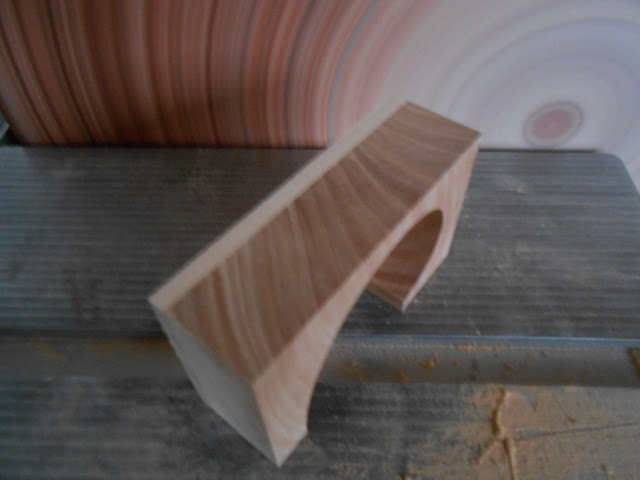

Usinage de l'extérieur:

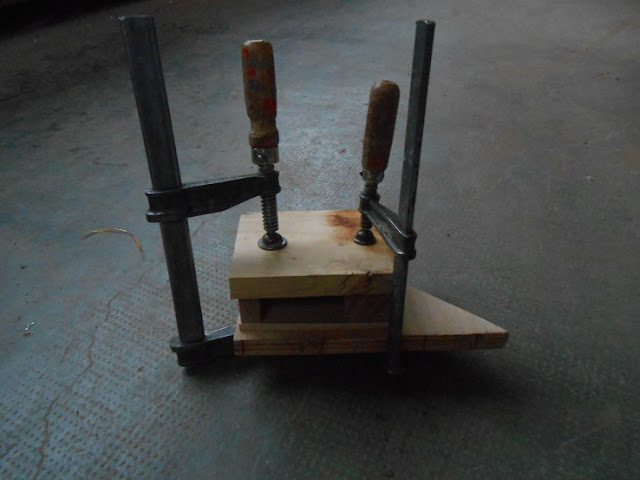

Collage du plancher:

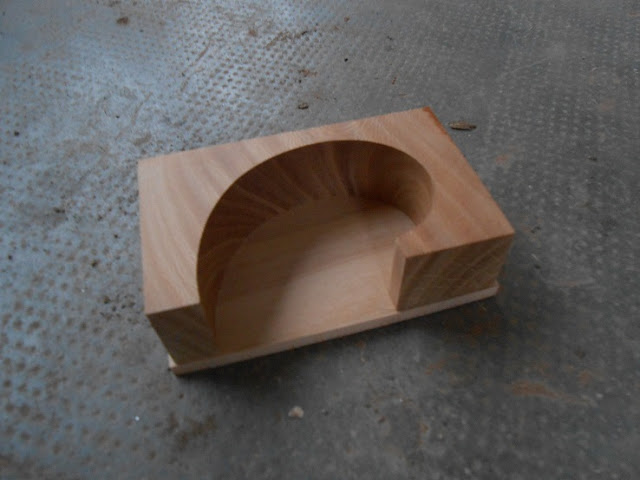

Affleurage:

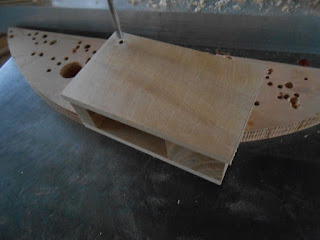

Contreperçage de l'axe pour le couvercle:

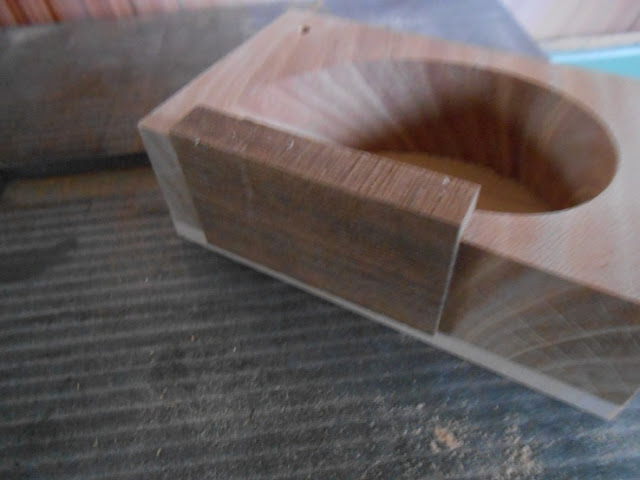

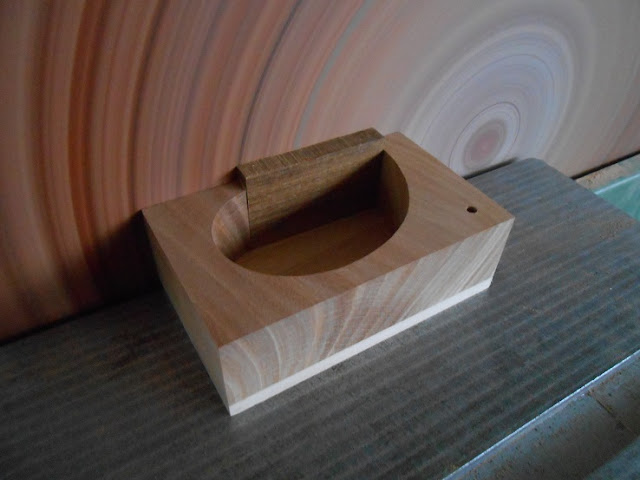

IL faut fermer la "bouche" de la spirale:

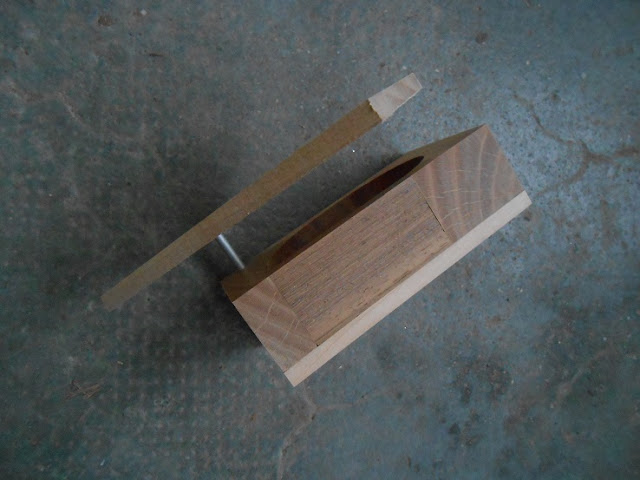

L'axe du couvercle est enfoncé en force:

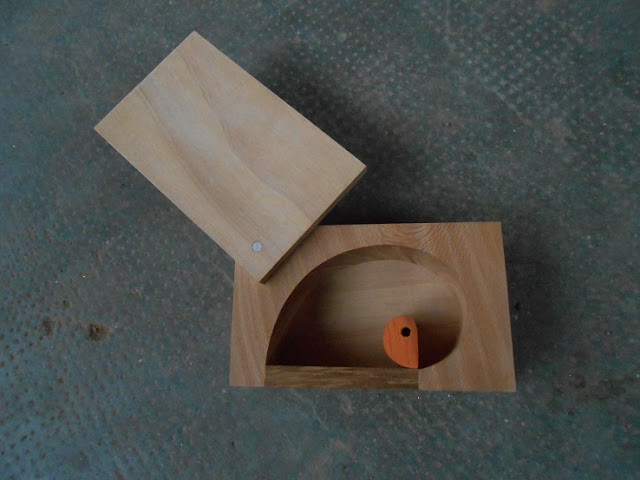

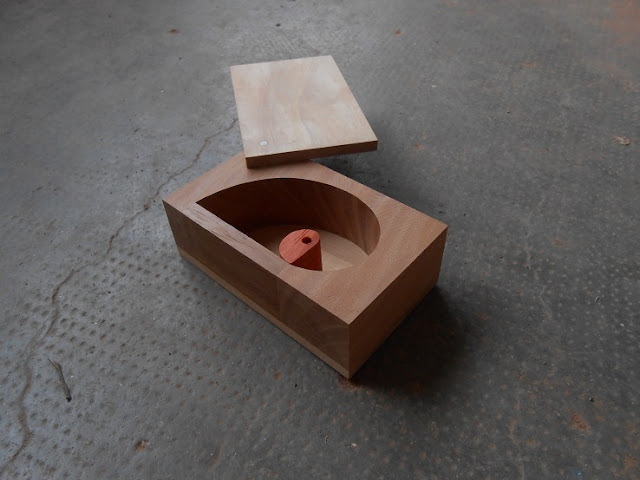

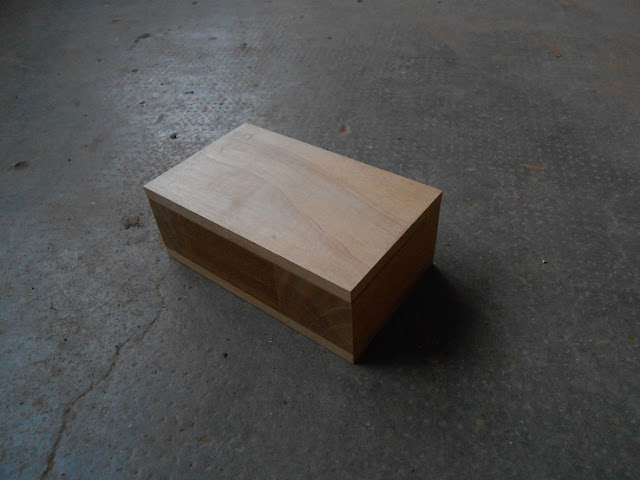

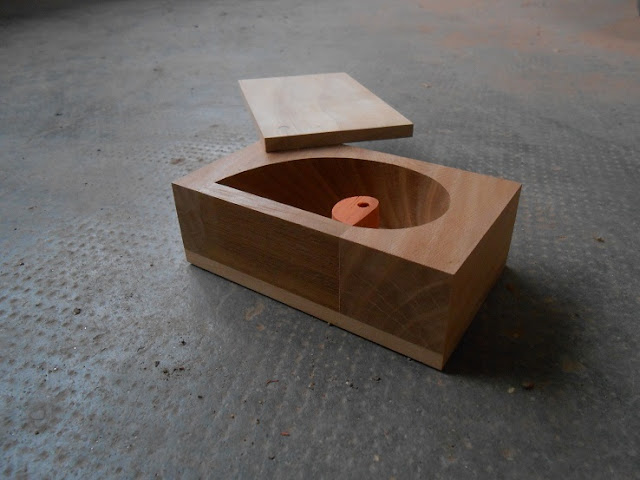

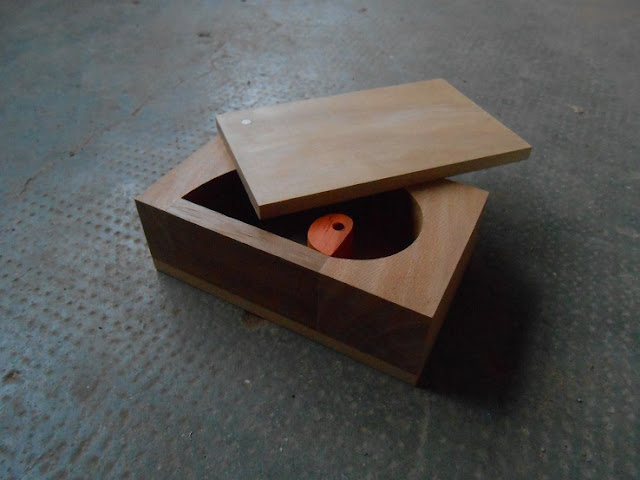

Et voila...

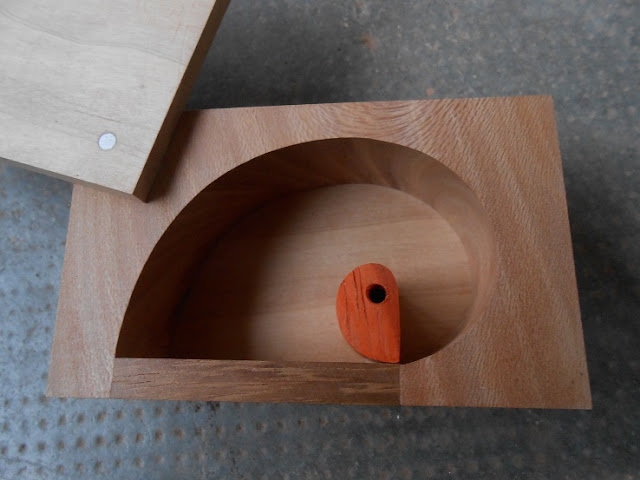

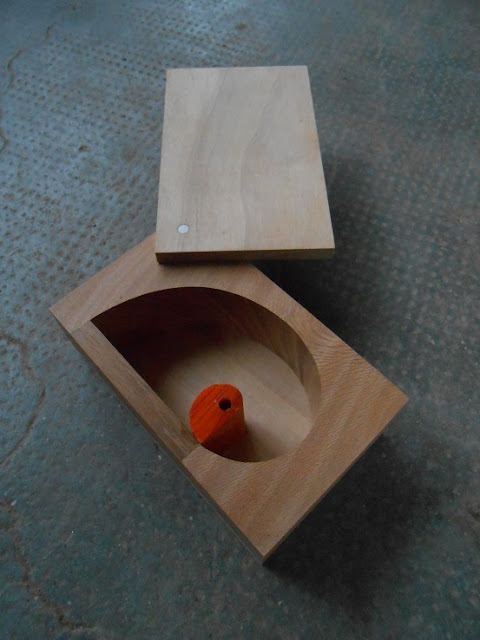

Surprise...

[einnacl]

He les gars vous êtes plus rapide que votre ombre!!
Fingers, très belle boite, en plus toute faite à la main, je n'imagine même Pas comment on peut faire à la main ces jolies courbes
kentaro toujours beaucoup de secret!

[Fingers]

Fingers, très belle boite, en plus toute faite à la main, je n'imagine même Pas comment on peut faire à la main ces jolies courbes

Merci ! Alors pour le traçage des courbes fluides, c'est tout simple à faire avec deux butées et un réglet que l'on va venir pousser entre ces deux butées. La courbe se fait naturellement Bah ensuite faut suivre le trait avec les outils Dégrossi au ciseau, finition au racloir.

Bien vu la spirale de Fibonacci, c'est bien raccord. J'aurais bien vu un petit lapin de caché quelque part

[pic sur pac]

Un lapin mais seulement 1 parce que après ça fait beaucoup si il y a un couple .
Par contre ce n'est pas forcément une spirale de Fibonacci cela doit être celle du nombre d'or logiquement.
Question :
Comment faites vous pour mettre autant de photos moi je suis bloqué à 6 photos par post?

[einnacl]

Pour les photos, ils ont des passe droit, même à cdc ça existe, moi non plus je n'y arrive pas, grrrr

[Fingers]

Alors en ce qui me concerne, je passe par un hébergeur externe, servimg

[IPeTeITheNobody]

Petite question à tous, quelle est l'épaisseur utilisée pour vos planches ? 18mm ? 15mm ? ... ?

Merci

[tienda]

Bien belles ces réalisations, jolie boite fingers, c'est ma boite à pattes qui t'a inspiré ?

Le couvercle est super joli les arrondis font très bien et à la main en plus moi aussi pour les pieds, pas trop fan du veinage.

Belle boite aussi kentaro, mais bon sang qu'est ce que vous avez à mettre du padouk partout
2017 sera l'année du padouk ou ne sera pas.

Pog2408 hé bien voilà, le projet est tracé, y'a plus qu'à couper du bois !!!


Les idées fusent, c'est excellent !!!

[Kentaro]

Pour la spirale de Fibonacci, c'est celle-ci:

Les chiffres correspondent aux cotés des carrés, et ce sont les nombres de la suite de Fibonacci, obtenus en additionnant deux nombres consécutifs pour trouver le suivant 5+3=8 5+8=13, etc...

Pour les premiers nombres, ce n'est pas exactement un rapport de 1,6108 entre eux, mais cela tend vers ce rapport dès que l'on atteint des nombres plus grands.

[Pog2408]

Pog2408 hé bien voilà, le projet est tracé, y'a plus qu'à couper du bois !!!

Ca y est j'ai lancé un topic dédié vu qu'elle ne rentre pas dans le critère du nombre d'or

[pat46]

Quelle créativité et stimulation de groupe... Bravo

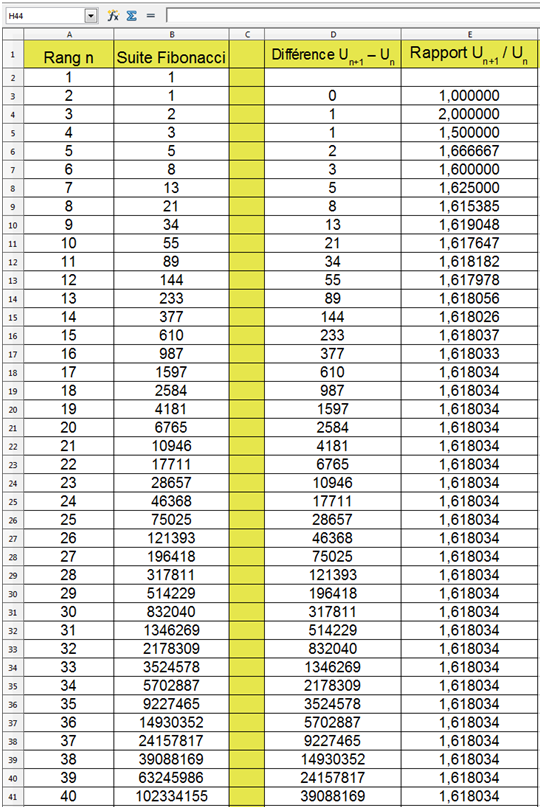

En effet Kentaro, à partir du rang n=17 (à 0,000001 près), on peut considérer que la suite de Fibonacci tend vers le nombre d'or

Pour ceux que cela intéresse (en MP), s'il y a d'autres profs de maths, j'ai créé un sujet sur le thème du Da vinci code (pentagramme et suite de fibonacci)...

[pat46]

Très joli Fingers ta réalisation, l'assemblage jaune-rouge est de toute beauté et les formes harmonieuses.

[tienda]

Petite question à tous, quelle est l'épaisseur utilisée pour vos planches ? 18mm ? 15mm ? ... ?

cela dépend de la taille de ton projet 18 ou 15mm, ça fait un peu beaucoup à moins de faire un coffre
La boite à tiroirs que je vais faire (un jour ) sera en 8mm d'épaisseur et les supports de tiroirs en 6 mm.

[Kentaro]

Chaque jour sur le métier, remets ton ouvrage...

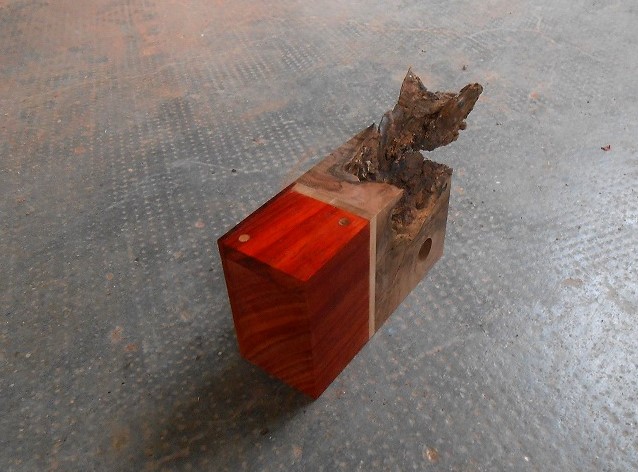

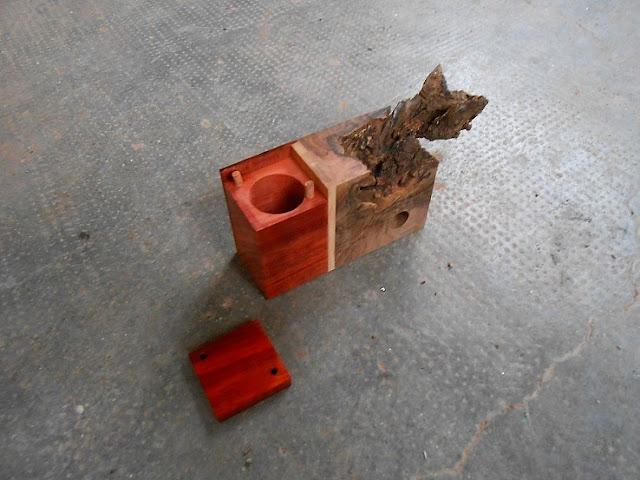

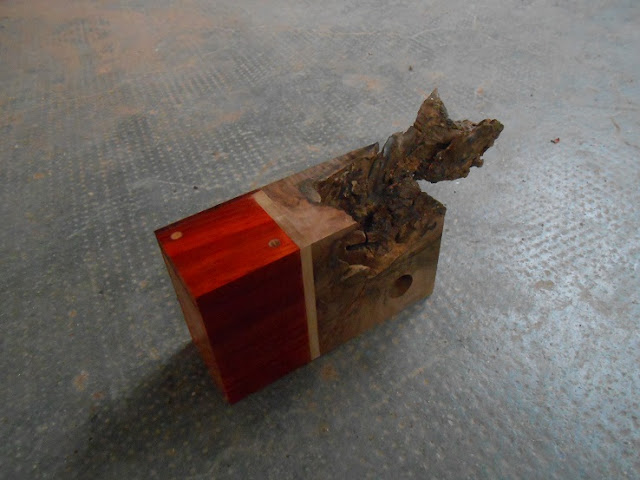

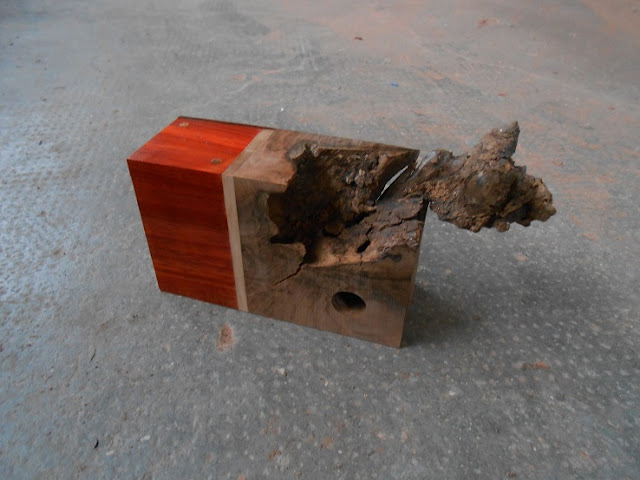

Bon, allez, encore un morceau de padouk... avec un bout de noyer un peu torturé, qui me restait.

L'ensemble répond bien sur aux critères du nombre d'or, la partie padouk faisant en outre 0,62 fois la partie noyer.

















Mais me direz vous, ce n'est pas une boite! Mais si, mais si...





Et ne me dîtes pas que le padouk, cela ne va pas avec le noyer...
