DOMINETTE AVEC DEFONCEUSE SUR PANNEAU

[fab06]

Vous trouverez ci après mes cogitations d’une première mouture pour faire du domino avec une défonceuse pour appli assemblage feuille contreplaqué ou autre à angle droit en bordure (bord à bord) ou en pleine feuille forme T en retirant la partie angle droit
Voir le fichier Dominette joint
A bientôt Fab

DOMINETTE.pdf

Dominette

(290.31 Kio) Téléchargé 867 fois

[FMJ]

Pas tout compris !
Tu veux utiliser un gabarit avec un orifice ovale et une défonceuse avec une bague pour faire des trous oblongs façon Domino ?
Quelle utilité particulière recherches-tu dans un trou oblong ?
Il va te falloir des fraises bien longues vu les 18mm perdus à cause de l'épaisseur de la semelle de ton gabarit.

[fab06]

Au niveau dimensions dominos, voir
http://www.copaindescopeaux.fr/forum/le ... /6566.html

En 5 mm ---> 5 x 18 x 30 en longueur
En 6 mm ---> 6 x 19 x 40 en longueur
En 8 mm ---> 8 x 21 x 40 ou 50 en longueur
En 10 mm ---> 10 x 23 x 50 en longueur
La profondeur Domino varie de 12 à 28 mm, donc à priori pas de pb pour la profondeur d'usinage

Le trou oblong de 17 mm x 13 mm (entre axe) du gabarit est pour une utilisation avec une bague de centrage de 17 mm et en changeant de fraise 5, 6 , 8, ou 10 , on fait exactement toute les formes de trous oblong correspondants aux tailles des dominos
Mais pour laisser de la liberté sur le 2ème emboitement, domino a prévu des largeurs de trous oblongs/mortaises plus larges ---> d'un entre axe de 13 mm, la domino propose également des entre axes de 19 & 23 mm
Donc dans la mouture proposée, il faudrait que le trou oblong / guide de la bague de centrage de 17 puisse varier de 23 à 19 et 13
En partant d'un entre axe de 23 mm (le plus grand entre axe)
Pour 19 , la réduction/butée doit faire 3 mm de chaque côté
Pour 13, la réduction/butée doit faire 5 mm de chaque côté
Bon, je vais faire un proto et j'enverrai des photos
@+
Fab

[Jeff 54]

Salut. Je sais pas si tu connais la mortaiseuse de Santé. Mais c'est une bonne solution éprouvée pour les mortaises sur chant a la défonceuse. Ça solutionne très bien le problème de la stabilité sur chant.
Pour les faire sur plan il suffit d'une régle contre laquelle plaquer ta défonceuse.
Pour faciliter la répétition et l'installation tu peux faire des gabarits en perçant ta régle aux bonnes côtes et en utilisant une bague de copiage (comme dans ton projet?).

[fab06]

S'agit il de ce montage ??
http://www.lescopeaux.asso.fr/Technique ... nceuse.pdf
Ou en complément celui ci ??
http://www.lescopeaux.asso.fr/Technique ... blages.pdf
Ou d'un autre montage
J'ai déjà réalisé ce montage, mais je pensais qu'il s'appliquait à des sections carré ou rectangulaire de petite dimension et non à des panneaux....
En fait mon projet dominette est du style gabarit tourillon peu encombrant mais en faux tenons
Fab

[Jeff 54]

Oui il s'agit bien de ton premier lien. Je ne connaissait pas le 2e mais ça correspond plus ou moins a l'idée que j'avais (en fait non, la sienne est meilleure... ).

Ça c'est pour les mortaises sur chant.
Pour du plein panneau je pense qu'un gabarit en plexiglas avec une ou plusieurs fentes usinées pour faire les mortaises correspondantes avec une bague de copiage serait relativement simple a réaliser.
Il suffit de faire proprement des ouvertures rectangulaires aux bonnes côtes.
Traçage des axes de positionnement dessus pour faciliter le positionnement avec la transparence.
Et fixation par double face ou serre joint si tu peux.

Donc au final mortaiseuse pour usinage sur chant.
Et gabarit maison en plexiglas (ou autre) pour usinage en plein panneau.

Tu dis avoir fabriqué une mortaiseuse. Tu n'en es pas content? Je trouve cette solution redoutable pour les mortaises sur chant...

[fab06]

Oui, Jef, je l'ai utilisé pour réaliser les nombreuses mortaises des pieds établi MFTC - Il y a qq photos sur le sujet "guide parallèle et mesure" un peu plus bas
Je pensais que ça n'était pas fonctionnel sur le champ d'un panneau de grande taille
@+
Fab

[Jeff 54]

A la limite tu peux la fixer sur ou sous ton panneau comme sur le schéma du mortaisage en bois long (pas sûr du nom).
Effectivement c'est pas le plus pratique sur panneau de grande taille.

[fab06]

Bonjour,
Comme promis, quelques photos du proto en épaisseur 18 mm, bien sur on peut réduire l'épaisseur à 8 mm mini pour les possesseurs de l'OF 1010, la collerette de la bague de centrage fait 7 mm
Dans ce cas le guidage par rail ne pourra plus être utilisé car celui que j'utilise fait 16 x 9 mm (idem Bricozor) donc on peut réduire l'épaisseur jusqu'à 12 mm et pour des épaisseurs plus petites, il faudra utiliser un autre système de guidage (exemple = 2 guides bois section carré 8 mm avec des rainures de 4 mm sur caque partie et un trou oblong et vis en partie centrale)
Bon mais ça n'est pas vraiment la peine car en épaisseur 18 mm, une fraise de longueur 55 mm sort sur toute sa partie utile
BON, allez les photos

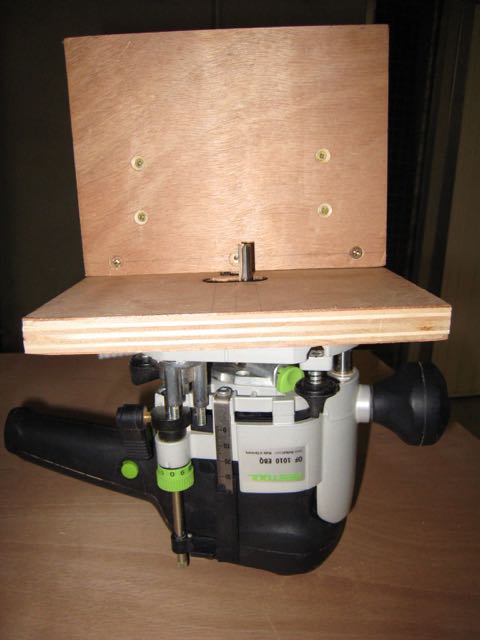

Hauteur Fraisage avec gabarit epaisseur 18mm

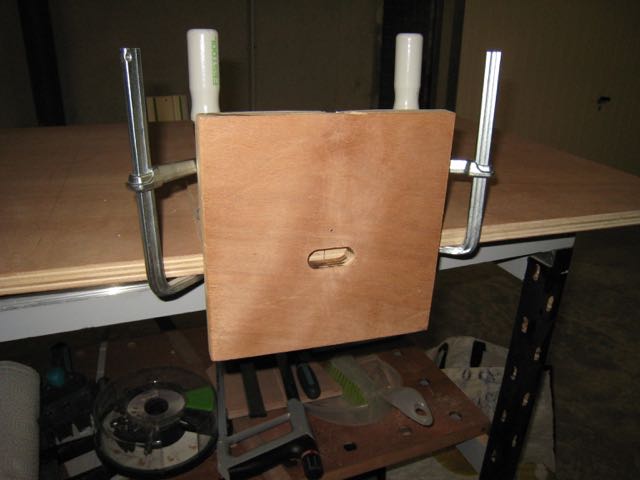

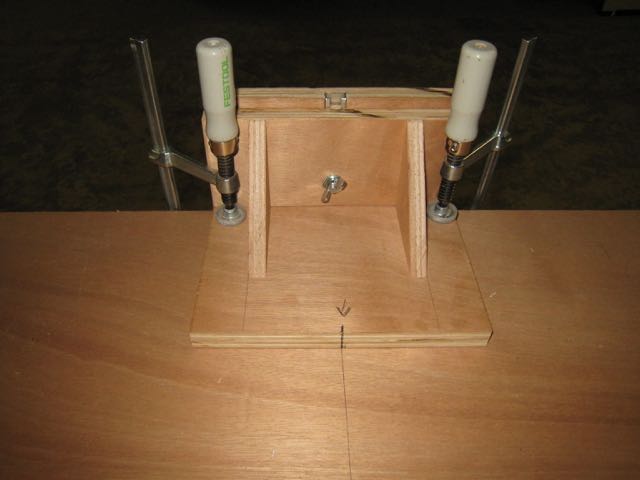

Fraisage sur chant

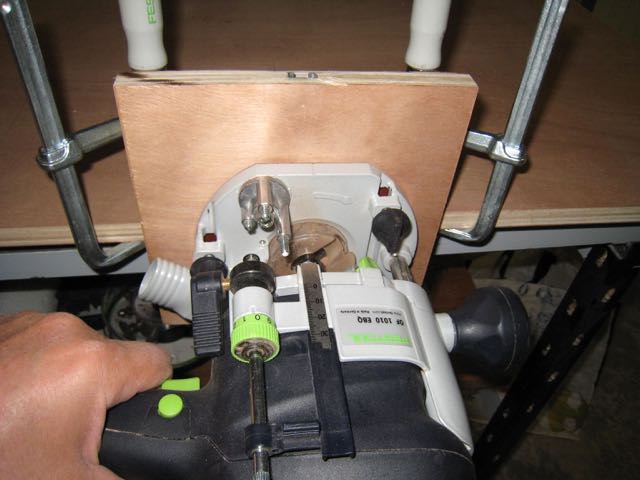

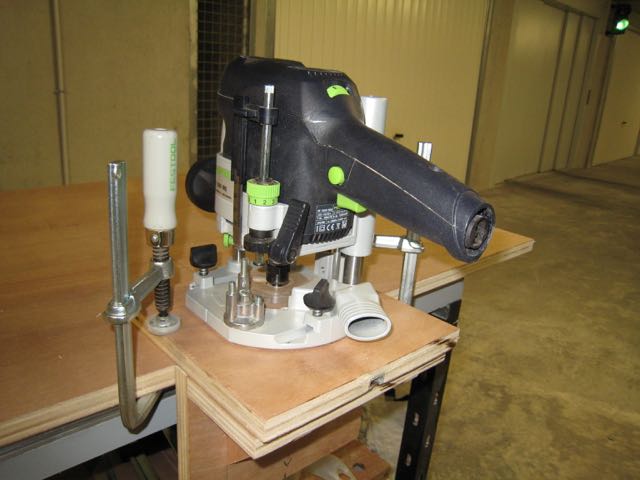

OF 1010 en place pour mortaise sur chant

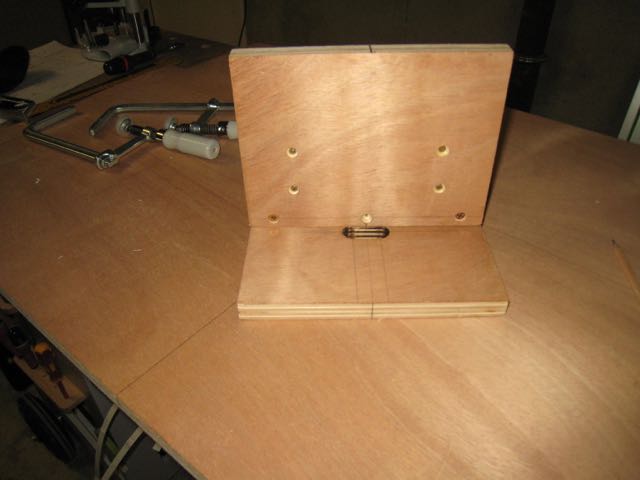

OF 1010 en place pour mortaise à plat

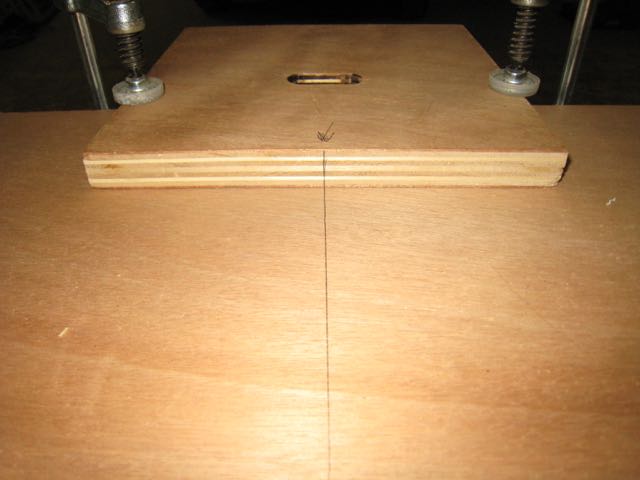

Alignement mortaise traits crayon

Réglage axial alignement traits milieu mortaise

[fab06]

Encore QQ photos

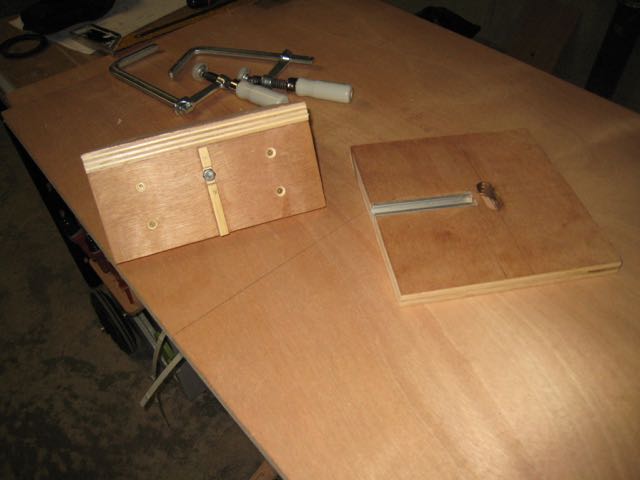

gabarit démonté

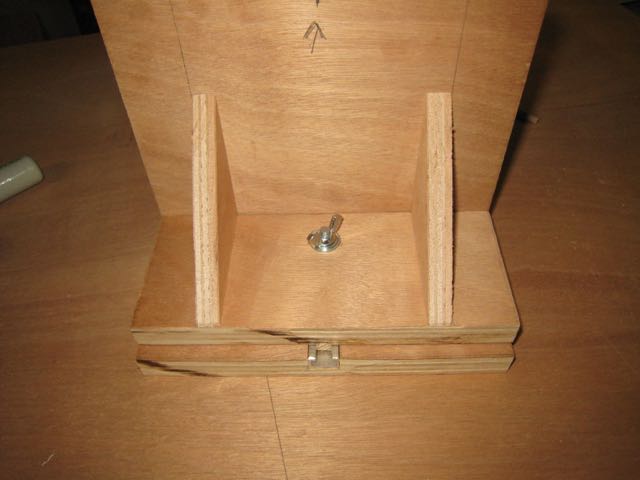

Vue arrière Gabarit

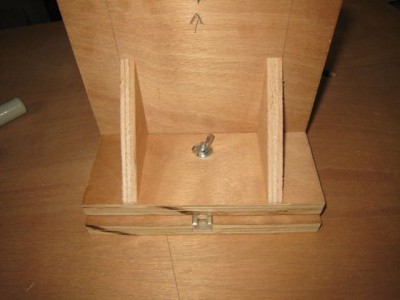

Vue arrière

Reste à faire = réglage largeur trou oblong

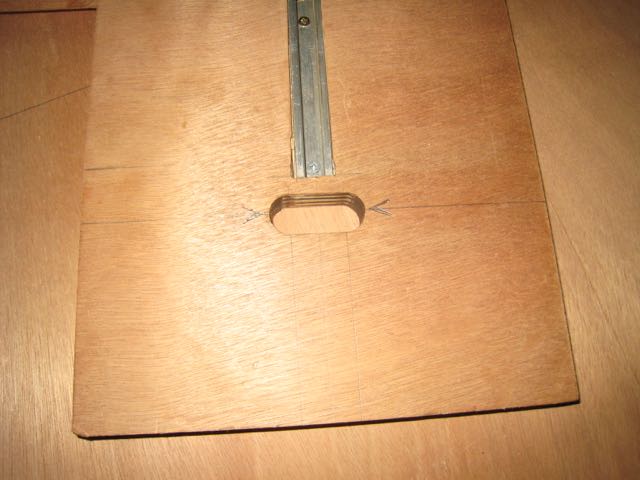

OBJECTIF = FAIRE VARIER LARGEUR TROU OBLONG (VOIR PHOTO - FLECHES)
Pour le moment le trou oblong fait la plus grande largeur
Entre axe = 23 mm
Reste à le réduire à entre axe 19 mm soit une butée de chaque côté du trou oblong de 2 mm
Et enfin entre axe 13 mm avec 1 butée de chaque côté de 5 mm
Alors si vous avez des idées ......
@+
Fab

[cuistot]

Salut peut être qq idées à prendre sur cet ancien post http://www.copaindescopeaux.fr/forum/am ... lit=domino

[fab06]

Bon, on est sympa, c'est bientôt la fin de l'année,....
Alors je vous propose une solution pour faire varier le trou oblong de 17 mm
D'un entre axe de 23 mm à un entre axe de 13 mm
Voir les photos ci après

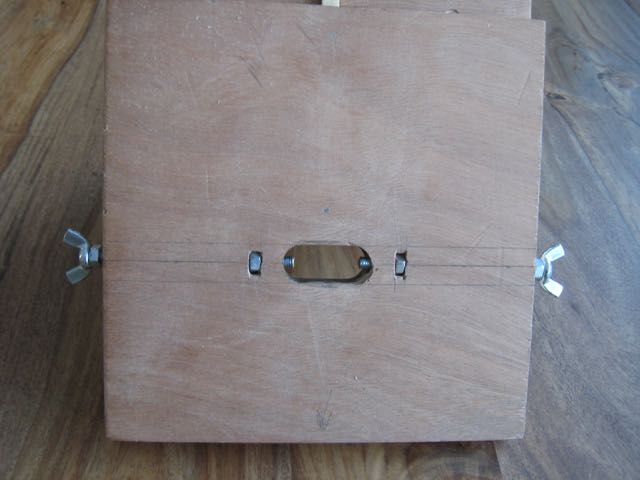

Réglage des Butées par Tige filetée M6

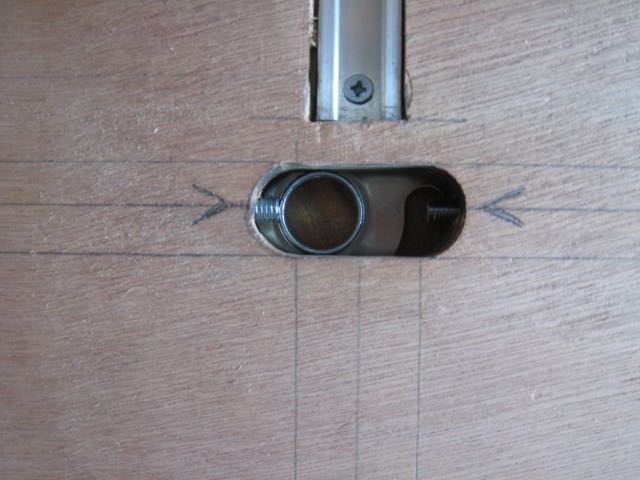

Bague de Centrage en place sur Butée vue de dessus

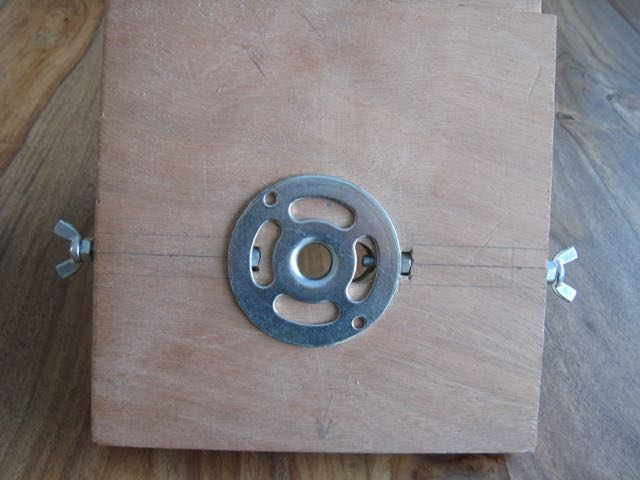

Bague de Centrage sur Butée - Vue de dessous

La tige filetée M6 a un pas de 1mm par tour
Donc pour passer d'un entre axe de 23 mm à 15 mm
Faire 5 tours sur chaque butée, Etc....
@+
Fab

[Jeff 54]

Très malin.
Voilà qui va t'éviter de te faire 50 gabarits différents.
Par contre, comment sont logées tes tiges filetées dans le CP ?
Tu as percé dans l'épaisseur sur toute la longueur ? Si oui comment ? perceuse à colonne ? (j'ai un support pour perceuse merdique et impossible de faire ce genre de chose pour moi).

Et sinon, pour le partage d'astuces, c'est tout l'année hein ! C'est un forum bon sang !!!

[fab06]

Oui Jef, j'ai percé sur la longueur environ 78 mm avec un foret de diamètre 6 mm avec une perceuse à colonne moyenne Wolcraft
Par rapport au bord, le centre de perçage est situé à 6 mm, ce qui laisse 3 mm de matière sur le CP
Mais bien sûr le trou n'était pas parfaitement parallèle au bord et au débouchage dans le trou oblong j'étais à 5 mm du bord - Si bien que la tige filetée était trop éloignée pour rentrer en butée avec la bague de centrage qui a une collerette de 7 mm
Je l'ai repris à la perceuse à main en donnant un angle pour me rapprocher du bord au niveau du trou oblong
Et ensuite, c'est la position de l'écrou (en profondeur) situé à 10 mm du bord du trou oblong qui règle la distance de la tige filetée par rapport au bord du CP de façon à ce que la tige filetée rentre bien en contact avec la collerette de la bague de centrage - Comme tu peux le voir sur les photos ce pb est réglé
@+ Fab

[fab06]

La tige filetée M6 a un pas de 1mm par tour
Donc pour passer d'un entre axe de 23 mm à 13 mm (et non 15 mm comme indiqué ci dessus)
Faire 5 tours sur chaque butée, Etc....
@+
Fab

[gumma]

Bravo fab06, ton idée est vraiment pas mal et je vais sûrement m'en inspirer !
C'est plus léger que la mortaiseuse de Santé et ça pourrait bien suffire pour couvrir mes besoins (en faux tenons, pas forcément au standard domino).
Aussi, j'ajouterai bien un (des) rail(s) sur l'équerre pour y positionner des butées.
Trouves-tu le gabarit suffisamment long pour bien positionner les serre-joints sans gêner la course de la machine ?

A+

[fab06]

Oui Gumma
Sans PB pour positionner les serre joints & intégrer le déplacement de la défonceuse
A noter que le dimensionnel de la base du gabarit a été réalisé en fonction de la défonceuse dont je dispose Festool OF 1010 -
Il est clair que pour d'autres défonceuses dont le socle est plus important, il y aura lieu de redimensionner la base du gabarit
Pour les butées, le système proposé = tige filetée au pas de 1 mm au tour permet, après avoir repéré sur les 2 pièces le centre du faux tenon par un trait de crayon:
- de fraiser sur entre axe 13 qui correspond à la largeur du faux tenon quelque soit sa section (fraise de 5 = largeur 18 mm, 6 = largeur 19 mm, 8 = largeur 21 mm, ou 10 = largeur 23 mm)
- le 2ème fraisage sur l'autre pièce pourra être plus large pour laisser une liberté axiale d'ajustement (esprit domino, un peu plus large entre axe 19 mm, beaucoup plus large entre axe 23 mm)
Donc pour le 2ème fraisage, si l'on passe à entre axe 19 mm, il suffit de déplacer les butées de chaque côté de 3 mm, donc faire 3 tours de vis de chaque côté et ainsi les 2 usinages centrés sur le même repère du départ (trait de crayon) restent alignés (concentriques)
@+
Fab

[fab06]

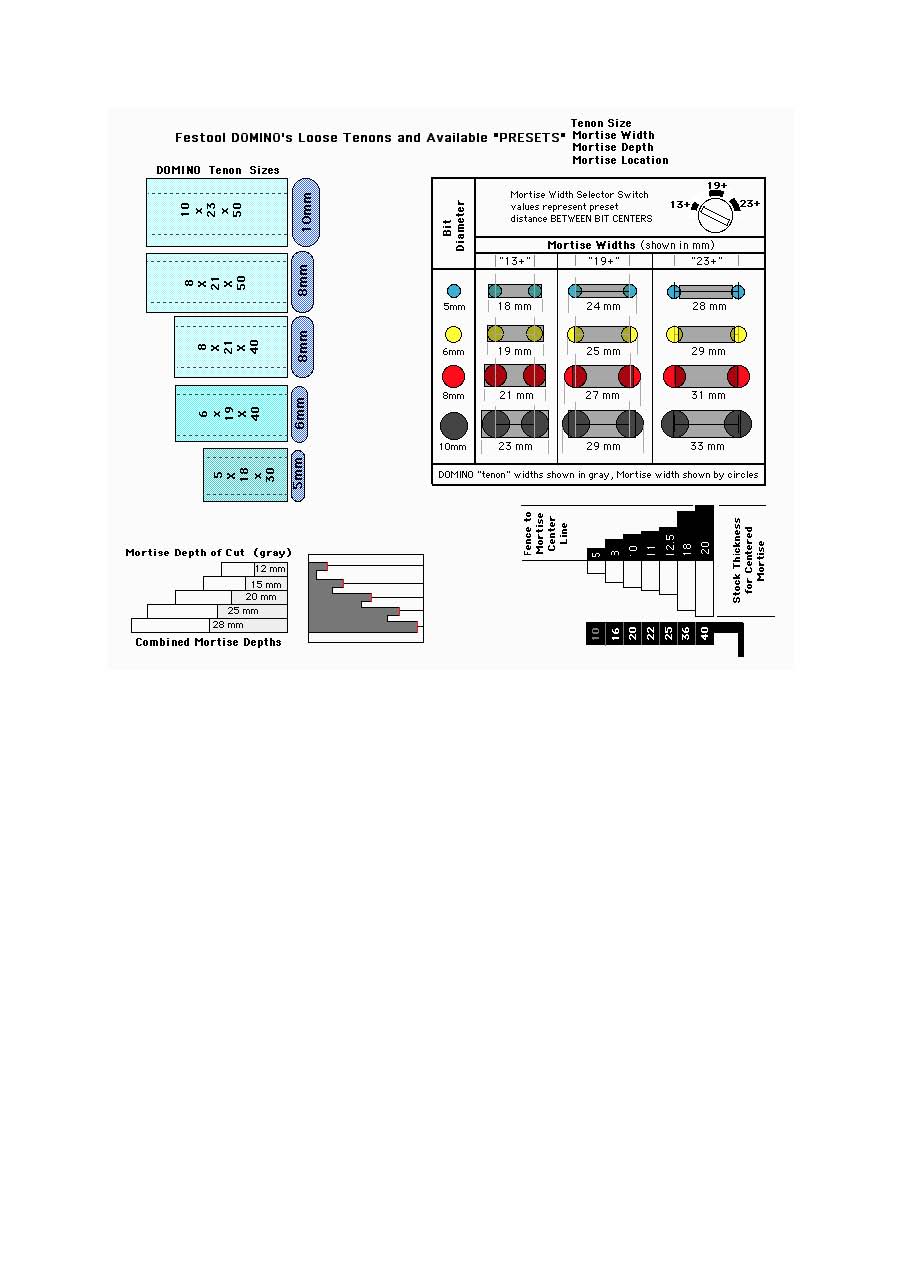

Dimensions Domino

Dimensions dominos.pdf

Dimensions Domino

(52.56 Kio) Téléchargé 130 fois

[fab06]

dimensions domino

[gumma]

Merci pour ce complément d'informations, j'ai une of1010 moi aussi.
J'avais bien compris ton système de buée avec les tigres filetées (ingénieux) mais le rail et les butées dont je parle seraient pour venir positionner la pièce sans repère au crayon, surtout pour le travail en série.
