Comment réaliser ce type de poignée encastrée ?

[PaulB]

Bonjour à tous,

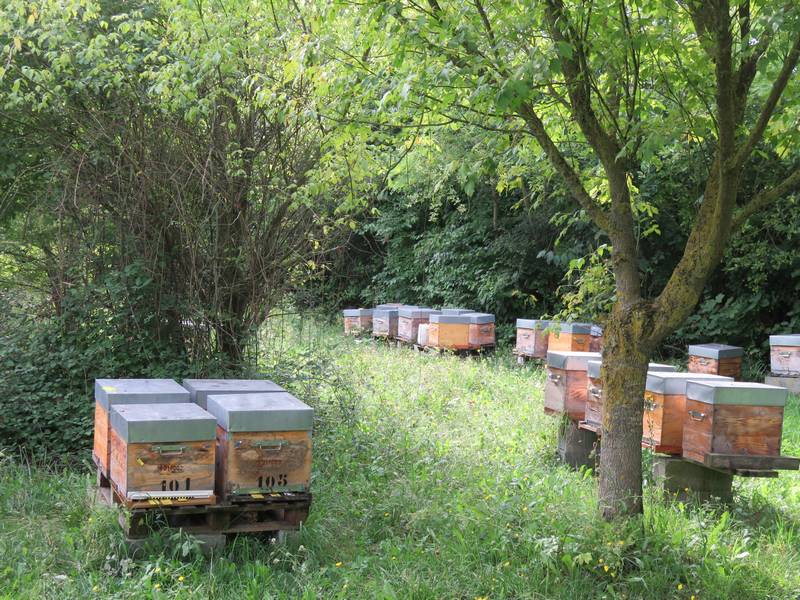

Je suis en train de réfléchir à la fabrication de ruches et je vois souvent ce type de poignées :


Savez-vous comment elles sont usinées ?
Je pensais à un quart de rond avec machinage arrêté sur toupie.

Cordialement.

Paul

[poloastucien]

.

[PaulB]

Merci pour la réponse. Oui en effet là c'est un congé.

[FMJ]

Ceci ne conviendrait pas ? En trouvant un fer avec diamètre 20mm, ce qui donnerait une poignée de 20mm de haut. Il suffirait de couper un quart du rond.
Celui-là est en 15mm, ce qui serait un peu petit pour mes mimines.
http://www.outillage2000.com/outillage- ... 15-mm.html

[FMJ]

Trouvé !
https://www.kity-rouen.com/en-promo-jus ... -2210.html

[poloastucien]

.

[mammouth2]

si tu as une lumière dans l'axe de toupie , il te faut faire un fer comme dit poloastucien .

[FMJ]

Polo
Je disais de partir sur cette base et de modifier le fer en sciant un 1/4 du rond. On retrouve bien la forme attendue.
Par contre, c'est dur l'acier utilisée pour les fers ?

[poloastucien]

.

[arno88]

Bonjour , pourquoi ne pas simplement utiliser une grosse fraise a congé sur défonceuse .

[th60]

bonjour FMJ
nan ça colle pas
le congé doit avoir un 90° en haut
sinon tes doigts vont glisser puisque arrondi en haut donc pas de véritable prise

Heu... si tu veux une prise pour les doigts il te faudra également, soit incliner la parie supérieure à 100/110°, soit profiler en creux
La question à se poser est, es ce la bonne conception de poignée
Copalement

[Eataine]

Sinon réaliser avec 2 fraises différentes AVANT collage du panneau: 1 fraise droite pour la partie supérieure et une fraise arrodie pour la partie inférieure.

Je ne sais aps si c'est une bonne conception de poignée, mais toutes les ruches que j'ai vues ont ce système...

[mammouth2]

Sinon réaliser avec 2 fraises différentes AVANT collage du panneau: 1 fraise droite pour la partie supérieure et une fraise arrodie pour la partie inférieure.

Je ne sais aps si c'est une bonne conception de poignée, mais toutes les ruches que j'ai vues ont ce système...

chez nous ,c'est ça ...

[Eataine]

Le problème des poignées rapportées, c'est que l'eau s'infiltre dans le trou des vis. Et comme en Belgique, les abeilles viennent au monde avec des palmes...

[poloastucien]

.

[poloastucien]

.

[Eataine]

Pour butiner sous la drache belge, palme et tuba sont obligatoires...

[Eataine]

En fait, la partie supérieure est plate et la partie inférieure courbée, comma ça l'eau s'écoule et ne stagne pas...

[davidoffo]

Hors sujet, mais voir pour le principe les poignées sur l'établi de samuel (chaine youtube toutenbois) ; c'est une alternative interessante.
