Bonjour à tous, j'ai réalisé un guide pour circulaire mais n'ayant pas trouver ce que je cherchais, j'ai fais avec des boulons Ca fonctionne, mais il faut a chaque fois dévisser/révisser 4 boulons pour les réglages.
Je me demandais s'il existait une sorte d'embout à tige filleté avec roulement que je puisse "incruster sur le guide" de facon a ce que je n'ai plus qu'a tourner la tige avec une poigné pour régler le guide.

En gros ça fonctionnerait comme un serre joint, la tige avec la boule dedans. Seulement comme c'est un guide il doit être bien sérré ! Je ne sais pas si vous connaissez un système ou un nom ? Eventuellement un idée ? Meri à vous

On ne voit pas de photos sur ton lien.

Dans un message de Roger vuillermoz dans la rubrique tournage (viewtopic.php?f=35&p=330641#p330641) , j’ai le même problème avec son pdf. Serait ce un problème plus global ?

Oui c'est un problème du site, hier soir la photo s'affichait

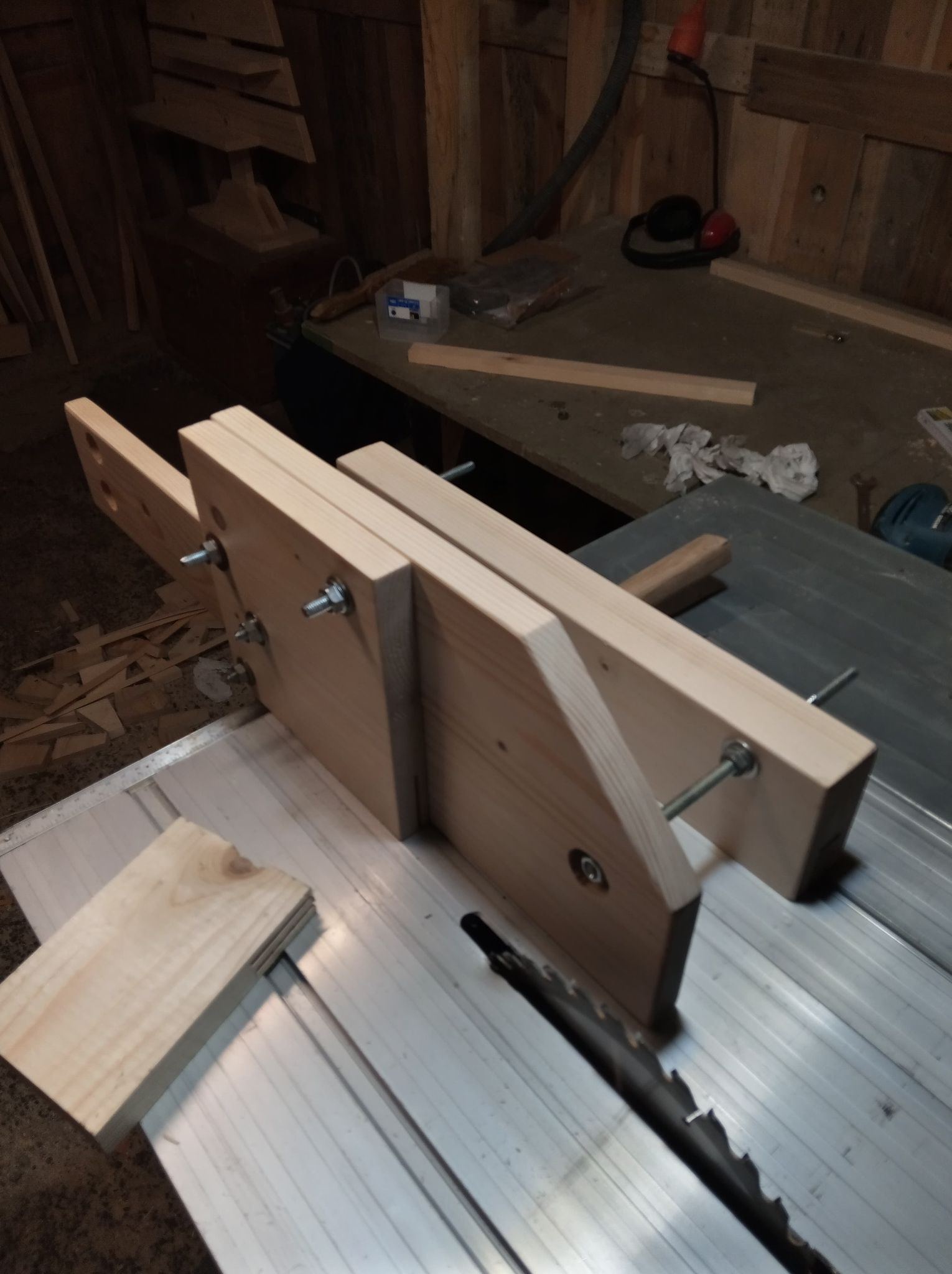

Voici sur un autre hebergeur les photos : http://www.noelshack.com/2020-51-2-1608 ... 5842-n.jpg

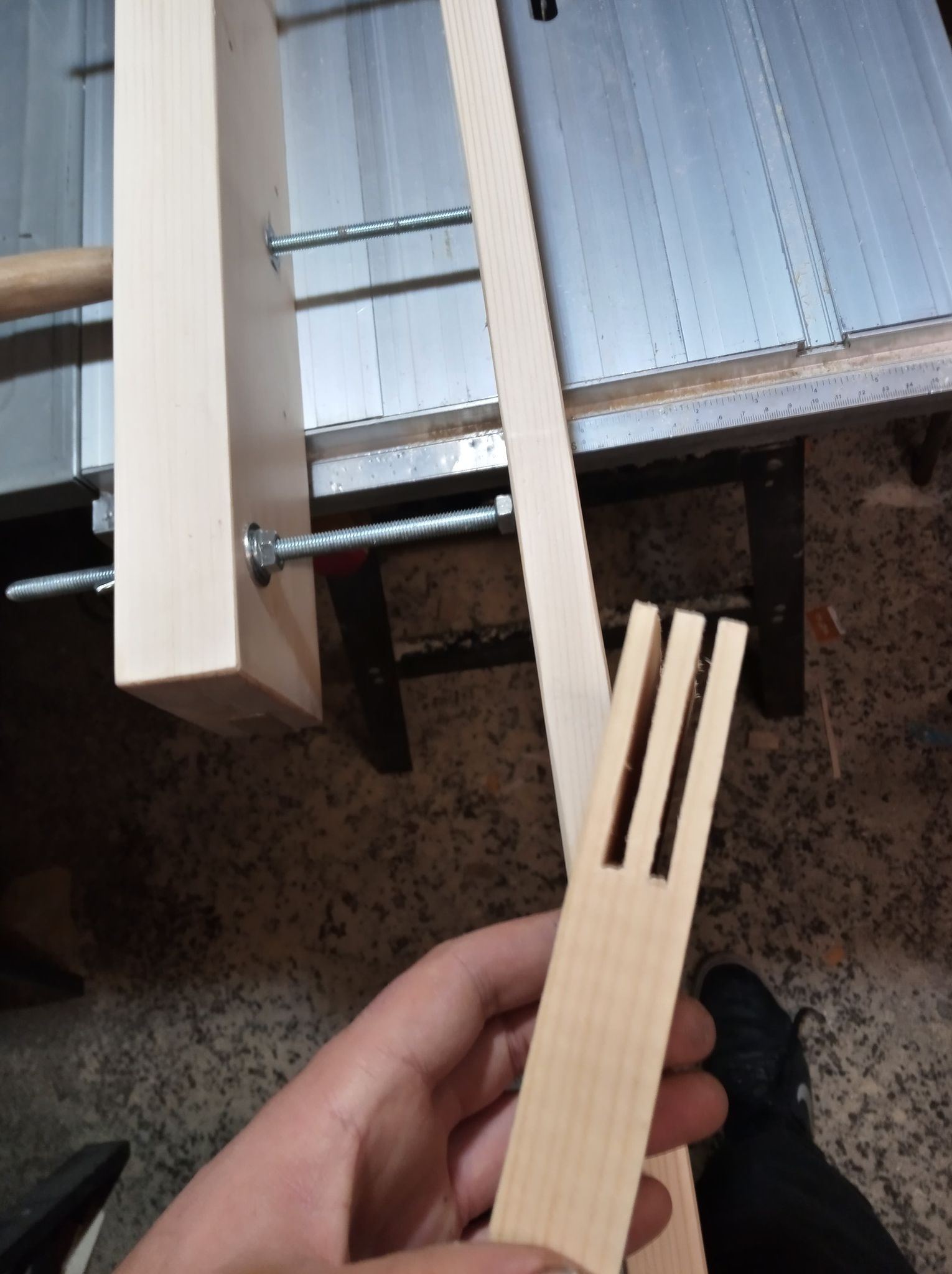

http://www.noelshack.com/2020-51-2-1608 ... 0577-n.jpg

Pourquoi pas mettre un insert dans ta pièce en bois dans lequel tu visse ta tige filetée ?

Demat, ce ne serait pas ce genre là que tu cherches? http://eshop-simaf.com/fr/insert-a-frap ... et-20.html

C'est un ecrou à frapper, pour bois, c'est assez pratique.

deusyss a écrit : ↑15 déc. 2020, 09:06 Demat, ce ne serait pas ce genre là que tu cherches? http://eshop-simaf.com/fr/insert-a-frap ... et-20.html

C'est un ecrou à frapper, pour bois, c'est assez pratique.

Oui j'ai pensé un a système d'écrou à frapper pour le support, mais pour le guide cela ne fonctionnera. J'ai pensé à un roulement a bille dans lequel je viendrais souder la tige filletée, seulement je me demande si il y a du jeu sur les roulements a billes ou non

Il y a un peu de jeu dans un roulement à bille mais c'est minime.
Et quand tu vas le souder, il va se déformer et risque de ne plus faire son rôle.

Ce serait pas un pied à rotule que tu cherches ?

En principe, sur les roulements à bille, il n'y a quasiment pas de jeu. Dans certains montages de précision, on peut même les pré contraindre afin d'éliminer tout jeu.

Pour ton usage, un roulement de roller enserré entre deux écrous sur une tige M8 fera bien l'affaire à mon avis.
Au pire, tu peux faire un essai, c'est pas le prix que ça coûte (voir en en récupérant sur une épave)

J'ai finalement opté pour le système D mais j'ai commandé des roulements Je vais regarder une fois que je les ai s'il y a beaucoup de jeu dedans ou non, et je les mettrais si il n'y pas de jeu en soudant la tige filleté dedans

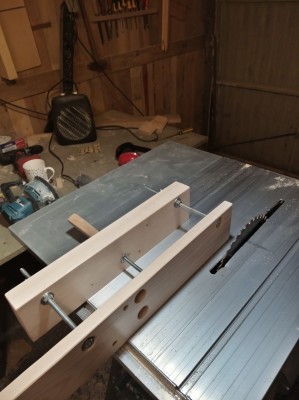

voilà a quoi ressemble le gabarit pour l'instant

La version luxe : un arbre fileté de cnc
Compte environ 10 euros l'arbre de 200mm avec son écrou à bille (c'est sûrement pas le bon terme)
https://fr.aliexpress.com/item/32863518333.html
