un bras pour ma scie a format

Message par xmax » lun. 22 avr. 2019 09:13

hello

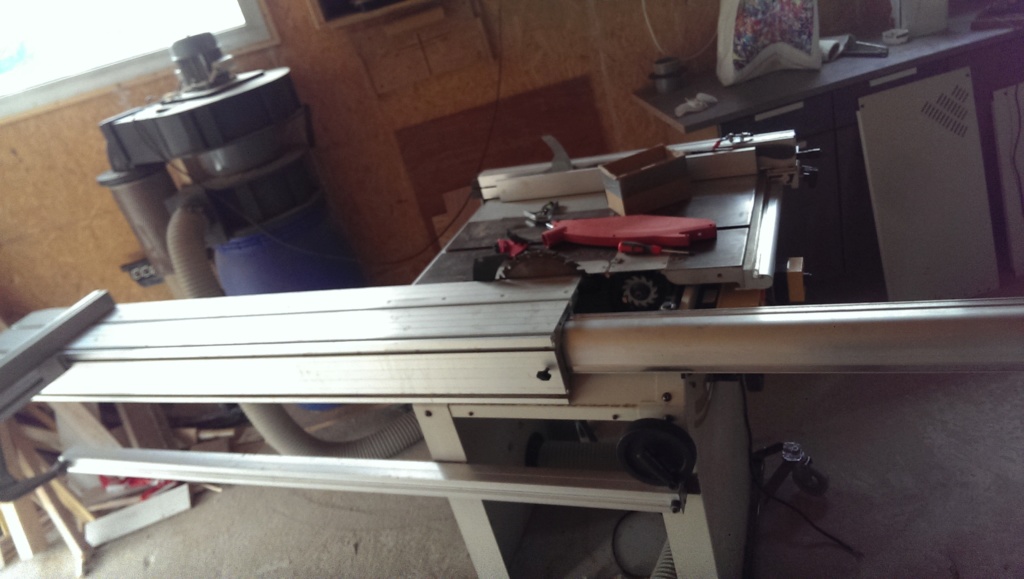

je viens d'acheter cette scie, c'est une woodman sc-250ci, quoi vous ne connaissez pas cette fameuse marque espagnole de machines a bois...une fabrication chinoise, agregat, table fonte, 2.2 kw, 200 kilos tout de meme, un chariot 240mm et 180cm , 170cm de course, elle a meme un inciseur .. d'ailleurs si vous connaissez un clone d'une autre marque je prend car les infos sur ce modele sont succinctes Image

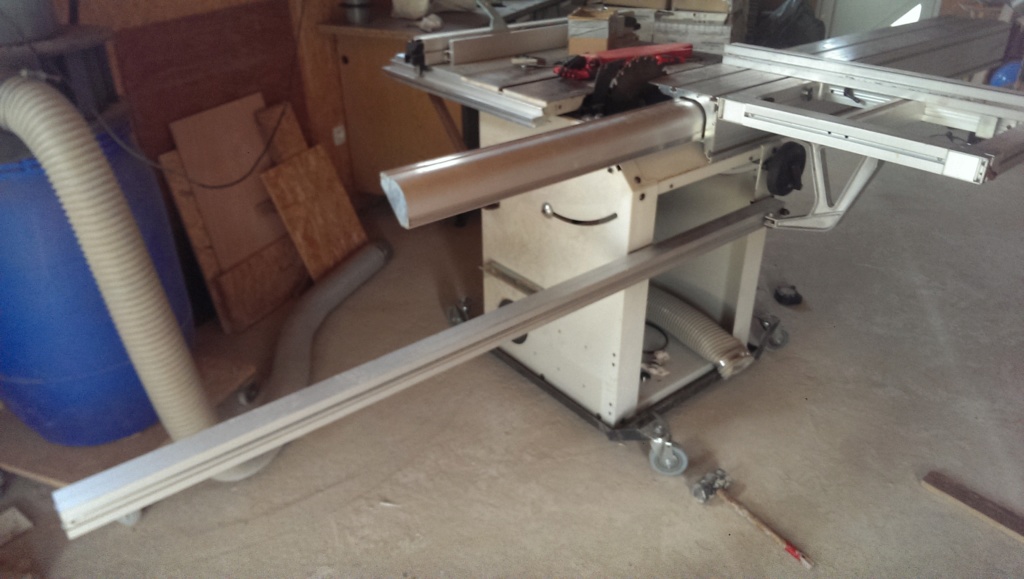

le probleme est qu'elle n'a pas de bras de soutien du cadre du chariot, mais a la place ce profilé en alu en guise de soutien, qui fait la meme longeur ( 180cm) et qui depasse du coup pas mal de la scie, je pense qu'a l'utilisation ca doit pas etre top.. Image

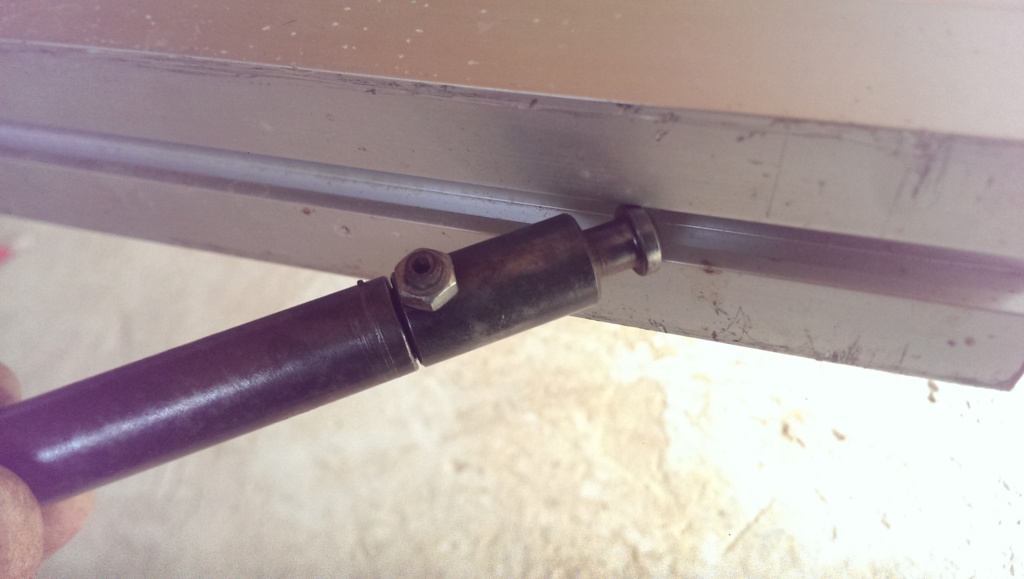

Imageil me manque d'ailleurs une piece pour relier cette barre qui rigidifie ce pauvre profilé Imagebricolé (tres) vite fait avec ce qui traine


l 'idée est donc de fabriquer un bras comme sur toutes les scies de ce genre, je voit qu il existe deux modèles dont un avec le bras monté sur roulement qui équipe toutes les versions récentes, mais moins faciles a fabriquer, quelles sont les avantages et surtout inconvénients des deux systèmes de bras ?
xmax
Accro
Messages : 1188
Enregistré le : lun. 19 mai 2014 21:10

Re: un bras pour ma scie a format

Message par xmax » lun. 22 avr. 2019 11:02

d'autres photosImageImageImage
xmax
Accro
Messages : 1188
Enregistré le : lun. 19 mai 2014 21:10

Re: un bras pour ma scie a format

Message par xmax » dim. 28 avr. 2019 13:59

hello
avis au possesseurs de scie/combine avec un bras telesccopique j'aurais aimé avoir quelques infos sur les sections de tubes / diametre d'axes utilisés pour me donner une idée sur les efforts a supporter
merci
Avatar du membre
macbast
Accro
Messages : 11194
Enregistré le : dim. 29 avr. 2012 23:10
Localisation : Haute-Loire (43)

Re: un bras pour ma scie a format

Message par macbast » dim. 28 avr. 2019 19:05

Sur ma combinée le bras est rectangulaire.
Sébastien
Quand tu te sens en situation d'échec, souviens toi que le grand chêne a lui aussi été un gland !
xmax
Accro
Messages : 1188
Enregistré le : lun. 19 mai 2014 21:10

Re: un bras pour ma scie a format

Message par xmax » dim. 28 avr. 2019 20:52

macbast a écrit :
dim. 28 avr. 2019 19:05
Sur ma combinée le bras est rectangulaire.
oui je me doute bien ;) si, a l'occase tu peux me donner ses dimensions, surtout la section des tubes ( une section carré ou rectangulaire se dit tube en serrurerie )
Avatar du membre
macbast
Accro
Messages : 11194
Enregistré le : dim. 29 avr. 2012 23:10
Localisation : Haute-Loire (43)

Re: un bras pour ma scie a format

Message par macbast » dim. 28 avr. 2019 21:13

Bon bin je vais apprendre la serrurerie. OK pour tube.
Je vais essayer de te regarder cela demain.
Sébastien
Quand tu te sens en situation d'échec, souviens toi que le grand chêne a lui aussi été un gland !
xmax
Accro
Messages : 1188
Enregistré le : lun. 19 mai 2014 21:10

Re: un bras pour ma scie a format

Message par xmax » dim. 28 avr. 2019 22:37

ok c'est sympa
pour le coup du tube, c'est toujours evident quand on "sait ", c'est juste aussi que ca n'a pas d'autre nom( avec ou sans s :mrgreen: ) (du moins j'en connais pas d'autres)
Avatar du membre
macbast
Accro
Messages : 11194
Enregistré le : dim. 29 avr. 2012 23:10
Localisation : Haute-Loire (43)

Re: un bras pour ma scie a format

Message par macbast » dim. 12 mai 2019 08:54

Bon, je t'avais un peu oublié... :-?
Est ce que c'est cela que tu veux.
Section des tubes :
Gros : 180x60
Petit : 80x40
Fichiers joints
Sébastien
Quand tu te sens en situation d'échec, souviens toi que le grand chêne a lui aussi été un gland !
Avatar du membre
diomedea
Accro
Messages : 3306
Enregistré le : jeu. 16 avr. 2015 12:45

Re: un bras pour ma scie a format

Message par diomedea » dim. 12 mai 2019 09:43

Bonjour,
Celui de ma Minimax SC4 elite 3300.
Il y a trois sortes de gens: Les vivants, les morts et les marins...
xmax
Accro
Messages : 1188
Enregistré le : lun. 19 mai 2014 21:10

Re: un bras pour ma scie a format

Message par xmax » dim. 12 mai 2019 09:52

hello
@macbast ; oui c'est bien ca merci, c'est monté sur quel machine/longueur de chariot stp ?
@ diomedea ; super, comme d'hab super precis, j'ai meme le diametre de l'axe

j ai pas trop avancé les tubes sont pas standards je reflechi encore ..
Avatar du membre
diomedea
Accro
Messages : 3306
Enregistré le : jeu. 16 avr. 2015 12:45

Re: un bras pour ma scie a format

Message par diomedea » dim. 12 mai 2019 12:03

Quelques images d’archive:
Seul le coulissant est réellement un tube, le fixe est en deux parties soudées.



Il y a trois sortes de gens: Les vivants, les morts et les marins...
Avatar du membre
macbast
Accro
Messages : 11194
Enregistré le : dim. 29 avr. 2012 23:10
Localisation : Haute-Loire (43)

Re: un bras pour ma scie a format

Message par macbast » dim. 12 mai 2019 13:54

xmax a écrit :
dim. 12 mai 2019 09:52
@macbast ; oui c'est bien ca merci, c'est monté sur quel machine/longueur de chariot stp ?
C'est une Minimax ST3 Smart avec un chariot de 2,60m
Fichiers joints
Sébastien
Quand tu te sens en situation d'échec, souviens toi que le grand chêne a lui aussi été un gland !
xmax
Accro
Messages : 1188
Enregistré le : lun. 19 mai 2014 21:10

Re: un bras pour ma scie a format

Message par xmax » dim. 12 mai 2019 18:08

pour un chariot de 180 mm, j 'envisage ce genre de roulettehttps://fr.aliexpress.com/item/1pcs-10x ... Title=true, en changeant eventuelement le roulement pour une cage a aiguille pour faire un axe sur excentrique, ca permettrait d 'utiliser un tube secondaire en 30 mm, ca devrait etre coherent pour la charge ?
Avatar du membre
CdeC
Accro
Messages : 2881
Enregistré le : mar. 26 août 2014 14:20

Re: un bras pour ma scie a format

Message par CdeC » dim. 12 mai 2019 18:48

Avant que les rails coulissants arrivent, le plateau était supporté par un V déformable (vu du dessus), ça marchait aussi bien, était sans doute moins encombrant encore, et est sans doute plus facile à se bricoler.
Avatar du membre
cray666
Accro
Messages : 2636
Enregistré le : lun. 24 juin 2013 20:43
Localisation : Alsace, Bas Rhin, Birkenwald
Contact :

Re: un bras pour ma scie a format

Message par cray666 » dim. 12 mai 2019 20:20

diomedea a écrit :
dim. 12 mai 2019 12:03
Quelques images d’archive:
Salut diomedea, c'est vrai que ça commence à être vraiment des archives, un poil poussiéreuses maintenant.... :D
Cray,
Il y a trois façons de faire les choses, la bonne façon, la mauvaise façon, et la façon militaire.

Des copeaux et des idées
Visite virtuelle de l'atelier
Avatar du membre
diomedea
Accro
Messages : 3306
Enregistré le : jeu. 16 avr. 2015 12:45

Re: un bras pour ma scie a format

Message par diomedea » lun. 13 mai 2019 06:23

13 561 Fichiers SolidWorks en 10ans! :lol: Celui là date de 2015...
CdeC a écrit :
dim. 12 mai 2019 18:48
Avant que les rails coulissants arrivent, le plateau était supporté par un V déformable (vu du dessus), ça marchait aussi bien, était sans doute moins encombrant encore, et est sans doute plus facile à se bricoler.
Il doit certainement y avoir une bonne raison pour que ce type de bras est été abandonné... Cela dit, on l'utilise encore sur les petites machines.

xmax a écrit :
dim. 12 mai 2019 18:08
pour un chariot de 180 mm, j 'envisage ce genre de roulettehttps://fr.aliexpress.com/item/1pcs-10x ... Title=true, en changeant eventuelement le roulement pour une cage a aiguille pour faire un axe sur excentrique, ca permettrait d 'utiliser un tube secondaire en 30 mm, ca devrait etre coherent pour la charge ?
J'avais fait un sujet ou je montrais le démontage du bras de ma scie: http://www.metabricoleur.com/t2255-entr ... e-a-format
Il y a trois sortes de gens: Les vivants, les morts et les marins...
Avatar du membre
CdeC
Accro
Messages : 2881
Enregistré le : mar. 26 août 2014 14:20

Re: un bras pour ma scie a format

Message par CdeC » lun. 13 mai 2019 21:58

diomedea a écrit :
lun. 13 mai 2019 06:23
13 561 Fichiers SolidWorks en 10ans! :lol: Celui là date de 2015...
CdeC a écrit :
dim. 12 mai 2019 18:48
Avant que les rails coulissants arrivent, le plateau était supporté par un V déformable (vu du dessus), ça marchait aussi bien, était sans doute moins encombrant encore, et est sans doute plus facile à se bricoler.
Il doit certainement y avoir une bonne raison pour que ce type de bras est été abandonné... Cela dit, on l'utilise encore sur les petites machines.
J'y étais quand c'est arrivé!!! De' mémoire, c'est Lurem avec ses Former qui avait lancé l'affaire.

La bonne raison, c'est à mon avis comme beaucoup de choses: les machines des concurrents qui n'y passaient pas prenaient du coup un sacré coup de vieux. C'est invendable aujourd'hui: donc on fait à bas pris une glissière en fer à ferrer les lapins pour être dans le vent, alors qu'on pourrait faire un bon V à l'ancienne bien plus costaud pour le même prix.
xmax
Accro
Messages : 1188
Enregistré le : lun. 19 mai 2014 21:10

Re: un bras pour ma scie a format

Message par xmax » ven. 17 mai 2019 19:54

hello
au delà du marketing et des phénomènes de modes, la bras articulé a pour principal inconvénient, a mon avis , de faire travailler le tube inférieur en torsion, chose qu'il déteste, avec le bras coulissant , le tube travaille en flexion, là ou il est le plus rigide

effectivement pour les petites scies (jusqu’à quel taille de chariot?) le bras articulé peut suffire, ensuite, la section des tubes doit etre augmenté fortement, d'ou le systeme coulissant
l 'argument de l'ecombrement n 'est pas evident pour moi .
ce qui est dur c'est que c'est plus facile a faire ;)
