[Terminé] Coiffeuse

[davidoffo]

Avant projet jusqu'à la fin de page 3

EPISODE 1 : http://www.copaindescopeaux.fr/forum/vi ... 195#p42195
EPISODE 1 et demi : http://www.copaindescopeaux.fr/forum/vi ... 460#p43460
--------------------

Hello tout le monde,

je vais bientôt entamer la fiche de débit de mon nouveau projet, mais il me reste un petit problème de conception que je n'arrive pas à solutionner...
Ci-après une photo d'ensemble de ce que je voudrais faire :


Mon petit souci de conception se situe sur l'ouverture de l'abattant central ; ici on le "voit" ouvert :


Le problème est : Comment s'arranger pour qu'il "tienne" bien ouvert avec un angle d'ouverture légèrement supérieur à 90°... Sur la photo précédente, il tient par "magie" ; il n'y a aucun système prévu pour bloquer l'ouverture...

Un des "modèles" dont je me suis inspiré est le suivant :


Je n'arrive pas à "conceptualiser" le système d'ouverture... J'en appelle donc à votre inventivité et à vos expériences diverses
Merci.

PS : ce sujet deviendra surement un feuilleton à épisodes comme celui du meuble TV
Edit : ajout du plan sketchup en PJ

plan sketchup pour projet coiffeuse (ID 2091).skp

(392.74 Kio) Téléchargé 117 fois

[François85]

je pense que sur ta photo les charnières sont entaillées et que l'abattant de par son poids ( glace) et son angle a plus de 90 degrés repose tout simplement sur la piece arriére qui corresponds à l'épaisseur de celui ci et des deux autres abattants du plateau.( peut etre que les charnières sont aussi au maximum de leur angle une fois ouvert donc ça bride peut etre ?) regarde ce lien ( tu peux faire le zoom énorme sous les icones de reseaux sociaux pour avoir un gros détail du schlimblick).A noter le montage en rainure de l'embase de l'abattant qui permet de le regler avant la fixation définitive du tout.

http://www.expertissim.com/mobilier/coi ... D%3D#image

recherche "coiffeuse sur cette même page , il y'en as des très jolies qui devraient t'inspirer pour ce très beau projet ( tablettes amovibles , tiroirs secrets , filets marqueter ect ...) C'est vraiment le genre de meuble ou avec un niveau comme le tiens tu peux laisser cour à la créativité et t’éclater je n'en doute pas !
je suis ça de très près mais je vais éviter quand même de montrer ça à ma dame ..
plan B : peut être y'a t'il moyen de mettre un compas en laiton pour régler a un angle précis et éviter le marquage en parement de la tranche arrière sur lequel l'abattant repose ?
T'as déjà une idée de l'essence utilisé ?
bonne continuation

[jft68]

Bonjour,

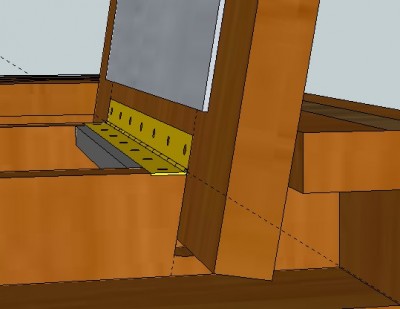

je t'ai dessiné une solution qui peut être mise en œuvre dans ton cas.
En utilisant l'outil rotation sur le miroir à partir de l'axe que j'ai laissé en place sur la charnière piano,
tu pourras vérifier le parcours de l'arrière du support miroir.

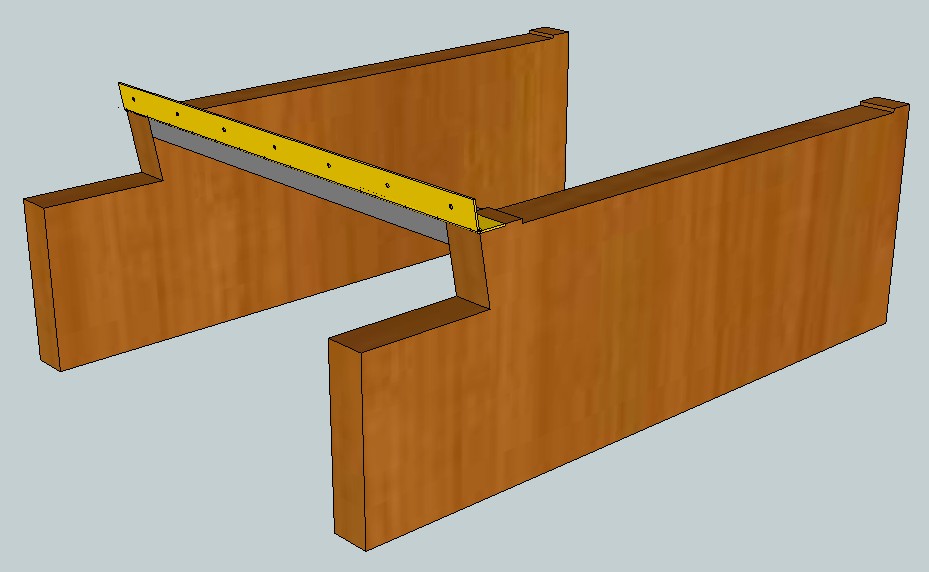

J'ai mis un angle de 10° vers l'arrière. L'échancrure pratiquée dans les deux traverses D&G sert de butée.

On peut utiliser d'autres charnières comme celles de ta photo, mais le problème reste le même.
Je n'ai pas prolongé la charnière sur toute la largeur de l'abattant Mais cela pourrait se faire.
Lorsque l'abattant est fermé, j'ai laissé un jeu de 1mm par rapport à la pièce fixe à l’arrière.
De même, en position relevée, l'appui est sur la butée afin d'éviter de la marquer la pièce arrière.

Si tu veux, tu peux aussi faire un joint avec une lèvre.
C'est à dire une petite feuillure pratiquée dans l'abattant et la dans pièce arrière qui soient complémentaires.

Projet coiffeuse Davidoffo_jft68.skp

(500.99 Kio) Téléchargé 132 fois

[hundertaker]

PS : ce sujet deviendra surement un feuilleton à épisodes comme celui du meuble TV

Wééééééééé !!!!!!!!!!!!!!!!!

Hos, dis ... tu montes en gamme là ...

[davidoffo]

[...]Lorsque l'abattant est fermé, j'ai laissé un jeu de 1mm par rapport à la pièce fixe à l’arrière.
De même, en position relevée, l'appui est sur la butée afin d'éviter de la marquer la pièce arrière.

Si tu veux, tu peux aussi faire un joint avec une lèvre.
C'est à dire une petite feuillure pratiquée dans l'abattant et la dans pièce arrière qui soient complémentaires.

Merci pour ta solution, ça m'a l'air de le faire. N'étant pas un expert de sketchup (ni de la conception de meubles d'ailleurs), je manque un peu de culture pour bien comprendre la dernière partie... Je m'explique :

Quand je prends ton modèle et que j'applique la rotation sur l'abattant, ça "coince" avec la partie fixe arrière du meuble... Mais je ne suis pas sur de mettre l'axe de rotation ou il faut. Voici comment je procède :

1 - Positionnement de l'axe de rotation (après avoir sélectionné le groupe "abattant central", miroir inclus) :

2 - Après "presque" fermeture :

3 - "oups" (abattant de droite viré pour améliorer la visibilité du "oups") :

Bon en tout cas, c'est une bonne approche ; je n'ai pas peut-être juste pas saisi le concept du "joint" dont tu parlais, c'est peut-être pour ça...

[davidoffo]

PS : ce sujet deviendra surement un feuilleton à épisodes comme celui du meuble TV

Wééééééééé !!!!!!!!!!!!!!!!!

Hos, dis ... tu montes en gamme là ...

Ouais... Sur l'ordi tout du moins On verra en vrai

[jft68]

Oui, j'ai juste oublié de finir le travail (pressé que j'étais par Madame qui m'appelait pour déjeuner ).

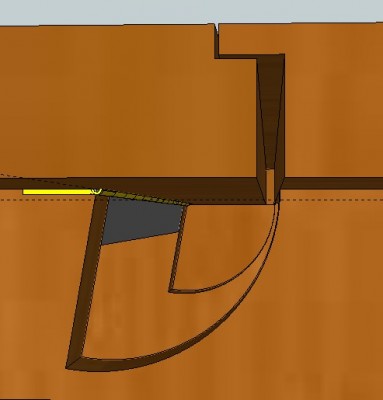

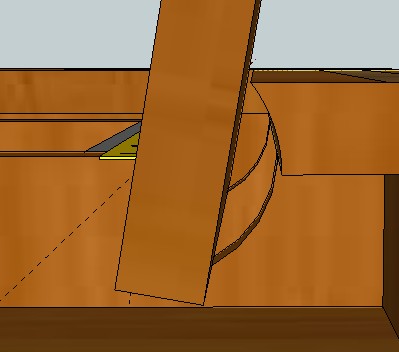

Je complète donc avec deux versions. Celle-ci avec l'arc de cercle dans la partie fixe.

Coiffeuse Davidoffo detail rotation.jpg (20.06 Kio) Consulté 4315 fois

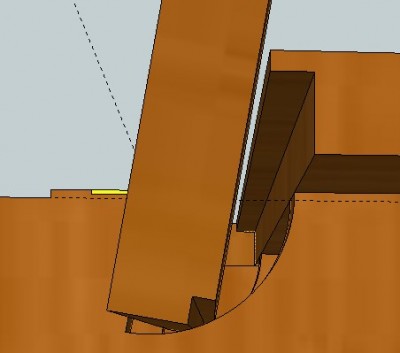

Lorsque je parlais des lèvres, c'est justement sur cette partie là et de la manière suivante.
Avec une feuillure sur la partie fixe et une autre sur l'abattant.

[jft68]

Pour le système de lèvres, on pourrait le faire plus esthétiquement à la manière des tables à abattant.
On aurait alors un arrondi sur l'abattant et un congé sur la partie fixe.

Voici les deux fichiers, normalement corrects.

Projet coiffeuse Davidoffo_jft68 Rev1.skp

(508.25 Kio) Téléchargé 97 fois

Projet coiffeuse Davidoffo rotation +levres _jft68.skp

(511.61 Kio) Téléchargé 112 fois

Et en simplifiant...

[jft68]

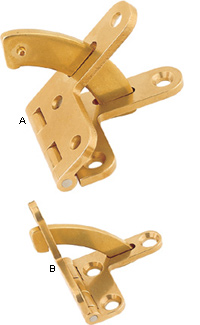

On peut bien sûr aussi, mettre en place des charnières à compas pour coffrets. Celles-ci s'ouvrent à 95°.

Charnière à compas.jpg (22.28 Kio) Consulté 4305 fois

Si ce n'est pas assez, il suffit de faire une pente de 5° vers l'arrière sur la pièce de bois qui supportera la charnière.
On aura ainsi une inclinaison totale de 10° vers l'arrière.
Voir ici pour exemple chez Lee Valley.
http://www.leevalley.com/fr/wood/page.a ... 1419,41454
ou encore ici:
http://bricolage-quincaillerie-batiment ... icle=29181

Les solutions sont multiples. Goûts et couleurs ...

[Ace]

Il est aussi possible d'utiliser des charnieres a pivot comme dans les vieilles armoires.

[jft68]

Généralement sur ce type de réalisation, l'abattant support de miroir est fixé avec des charnières qui sont fixées sur une coulisse.
celle-ci se déplace dans des rainures pratiquées dans les deux traverses latérales.
Ces rainures sont arrêtées et définissent la positon de la coulisse de telle sorte qu'un angle d'environ 95° soit obtenu.
Apparemment c'est le cas sur la photo qui t'as servi de modèle et aussi sur les images du lien de François85.

Lorsque l'abattant est fermé, on commence à le tirer vers soi jusqu'à ce qu'il vienne en butée.
Ensuite on le relève.
C'est l'arrière de la coulisse - légèrement taillée en biais - qui sert de butée arrière à l'abattant.
Ainsi il ne vient pas toucher l'angle vif de la partie fixe du plateau.

Dans le modèle que tu as dessiné, ce qui gène un peu (et nécessite les échancrures) c'est que l'abattant ne passe pas entre les traverses latérales.
Mais ce n'est pas un problème si tu veux le réaliser ainsi.

Une charnière à piano ne fait peut-être pas très classe, tu peux la remplacer par des charnières encastrables.

PS: il faudra aussi décider si le miroir est collé saillant ou si tu l'encastre.
Dans ton dessin il est saillant de 2 ou 3 mm, je crois.

[davidoffo]

Pfou, merci pour ces what mille solutions

Bon ben maintenant va falloir que je choisisse... J'en ai bien pour deux semaines

A priori, la solution qui m'apparait la plus sympa, c'est la première, avec l'arc de cercle découpé sur la partie fixe à l'arrière... Avec un petit gabarit ça doit être jouable à la scie sur table... Je vais réfléchir à la solution que je vais choisir.

merci pour ton aide précieuse

[milie.sebast]

Beau projet avec pas mal de technique.
Bon copeaux

[jft68]

Une remarque encore pour la forme de ton pied.
Le profil concave arrière est trop prononcé; il démarre trop vite après le carré.
L'ensemble est ainsi affaibli. Il faut lui redonner un peu de matière.

[davidoffo]

Oui pour les pieds, je sais que c'est pas terrible en l'état.
J'ai essayé de suivre ta technique ici : http://www.systemed.fr/forum-bricolage/ ... 30-10.html Mais les courbes de Bézier pour les dessiner avec le bon profil c'est pas évident ;
Il y a d'ailleurs dans mon plan Sketchup les premières ébauches du pied que j'avais conservé.
Il y a aussi un très bon article dans bois+ numéro 23 que je vais suivre pour la version finale.
La version Sketchup n'était là que pour avoir un aperçu de ce que ça pouvait donner

@millie.sebast : Oui, on va essayer de coller au plus près du Sketchup, mais comme pour le meuble TV,
je ne me mets pas la pression, ça reste avant tout un loisir, donc si ça me saoule, pfuit, je passerai à autre chose...
Mais l’intéressant, c'est aussi d'apprendre des nouveaux trucs...

[Raprilia]

Avec un système de verrin du style ouverture de coffre voiture.

Ils sont assez petit et très robuste pour supporter le poids de la glace

Cdt

[davidoffo]

Oui mais ça je voudrais éviter par contre, c'est franchement inesthétique, c'est bien pour un coffre à jouet,
mais pour une coiffeuse Louis XV, bof bof...
Mais merci quand même pour l'idée

[jaberh]

Salut David,
Dans le HS N° 9 le Bouvet, tu as page 45 et suivantes un couvercle
qui est articulé et tient au degré d'ouverture voulu.
C'est très simple de conception, mais ça doit marcher dans ton cas.
Bonne soirée

[jft68]

Bonsoir jaberh,
c'est foncièrement exactement le même principe.
Seulement pour la coiffeuse on ne doit pas s'appuyer sur la partie fixe arrière (bord du coffret dans ton cas), afin de ne pas l'abîmer.
De plus la largeur de l'abattant étant plus large que l'espacement entre les deux traverses cela implique de trouver une autre solution.

Mais on peut remplacer les charnières par deux axes pivot sur les cotés.
Le problème c'est que ce ne serait plus démontable, à l'inverse les charnières.

[Dorora]

Un vérin planqué dessous qui pousserait une jolie baguette en ronce de lilas?
Tu aurais une belle pièce de bois, aidée par la technologie :p
