Pour régler rapidement une défonceuse.
Pour mesurer dans des endroits peu accessibles, voire d'autres.
Pour régler précisément un sciage sur ma scie perpendiculaire (première coupe un peu longue- mesurer - caler au taquet).
Pour mesurer une différence de hauteur au doigt.
Pour mesurer des variations de niveau sur une longueur en différents points de cette longueur.

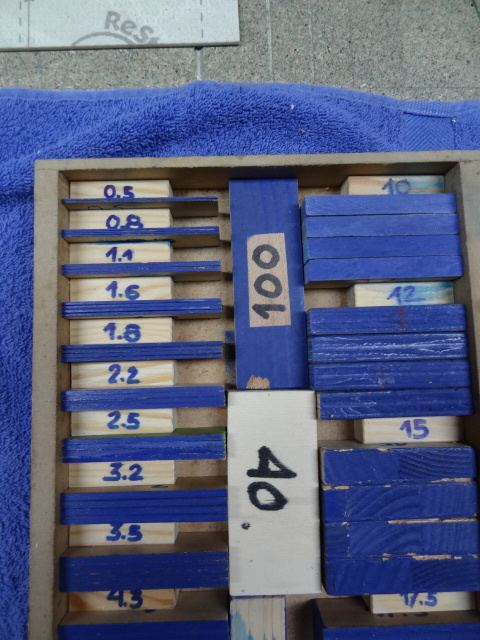

Volontairement en bois avec une exception pour la cale de 0,2. ( jamais éprouvé le besoin d'être plus précis).

Les petites( 0,5 à 3.2) sont en CP aviation ou modélisme.
Jeu de 4 cales par épaisseur.

Certaines sont précises à la cote.
D'autres sont laissées volontairement à la cote d'origine, ce qui explique des cotes bizarres ( ex: 4,3 ald 4,0) . Ce n'est pas gênant (4.0 = 1.8+ 2,2) . Si ça l'était il suffit de faire un jeu de 4.0.

La cale de 100 à un usage spéciale sur la scie perpendiculaire.
Mes taquets nécessitent environ 25 mm de place, sinon je scie le taquet...(il faut d'ailleurs que je mette une sécurité). Si je veux scier à 15 alors je cale à 115.

Couleurs caméléon.

Comme ça tu verra de combien joue ton CP ou ton bois avec le temps

Lamouette, je le contrôle tous les matins à 6H30 précises, par 20°C, 45% d'humidité ,et très important 1013 mb. Je note tout ceci sur un registre et publierai dans Science le moment venu.

c'est encore mieux, les étalons varient dimensionnellement avec les pièces à fabriquer

Perso, j'ai ça en alu, je m'en sers très souvent.

Oui et c'est tout l'intéret.

> bulu : Elles sont bien tes cales, c'est luxueux - D'où viennent elles?

bin de Igaging, je sais plus où j'ai commandé ça, peut-être chez rockler ou chez rutlands.
Maintenant ça doit sur trouver sur aliexpress peut-être.

C'était pas très cher (peut-être 30 euros).

J'ai tout un ensemble de planchettes d'environ 3cm x 50cm tirés à différentes épaisseurs à la raboteuse et je ne me sers que de cela pour régler la toupie et la mortaiseuse.

Merci

peut-être 30 euros

x 4 - ça commence à faire ...

le soucis du bois est que c'est mou.

Je me sers des cales par exemple pour régler les butées de hauteur de la défonceuse. Le bois va vite marquer.

philippe G a écrit : ↑11 janv. 2024, 12:29 Lamouette, je le contrôle tous les matins à 6H30 précises, par 20°C, 45% d'humidité ,et très important 1013 mb. Je note tout ceci sur un registre et publierai dans Science le moment venu.

Non mais pas d'aujourd'hui à demain , l'année prochaine par exemple , le bois aura rétracté potentiellement de plusieurs 1/10.

Certes, mais ça a peu d'importance vu mon usage.
Puis c'est du bois, je peux les refaire quand je veux mais j'essaie de les faire durer et de ne pas les perdre.
Elles ont au moins 2 ou 3 ans.

J'avoue que c'est aussi la première réflexion que je me suis fait : le bois risque de gonfler, et même si en menuiserie, on se contente du dixième en précision, j'aurai peu confiance dans des jauges en bois. Eventuellement en BER qui va être moins sensible à l'hygrométrie... mais plutôt en plastique ou métal.

Eventuellement en BER

Peut être.

Vous avez raison, serait sans doute mieux en plastique?, mais je ne sais pas réaliser.
J''ai aussi des petites cales en acier( fines) mais ne les utilise pas pour le bois.
L'important est que chacun soit content de son jeu de cales.

Si les cales sont gardées dans l'atelier, les variations dimensionnelles sont très faibles, à moins que l'atelier sont particulièrement humide l'hiver et encore...
De plus, la plupart de temps, ce qui compte, c'est beaucoup moins la valeur absolue que de pouvoir reporter la même valeur à plusieurs endroits (exemple toupie/tenonneuse et mortaiseuse).

Les blocs alu de bulu :
- ref Igaging 36-SB15M
- environ 120 $ Canadien le jeu.

J'ai farfouillé pour trouver moins cher, mais il n'y a que de l'impérial…

> patrick63

Si les cales sont gardées dans l'atelier, les variations dimensionnelles sont très faibles,

Oui et elles varient sensiblement comme le bois qui y est stocké.

Veritas fait une version en métrique, il faut faire une recherche avec Blocs d’Étalonnage Métriques VERITAS. Ça vaut dans les 60 euros.
Mais j'essaierai sûrement de me faire un set de bloc en bois, peut être qu'en les saturant d'huile cela limitera les variations hydro.

Merci Hylea

Voici, toujours au Canada.

https://www.leevalley.com/fr-ca/shop/ou ... em=05N5812

Le jeu métrique de neuf pièces comprend trois cales en vinyle (deux de 0,5 mm d'épaisseur et une de 1 mm), des blocs d'aluminium de 2 mm, 4 mm, 8 mm et 16 mm d'épaisseur (un deuxième bloc de 16 mm est compris pour simplifier l'espacement de 32 mm), ainsi qu'un bloc d'acier de 25 mm x 50 mm x 75 mm. Les cales et les blocs d'aluminium ont une précision de 0,05 mm et mesurent 50 mm de longueur. La précision du bloc d'acier est de 0,018 mm. Les éléments du jeu combinés peuvent combler un espace de 0,5 mm à 123 mm par intervalles de 0,5 mm.

Doublement merci , car tu viens de me donner les bons mots clés pour Ali sur lequel je ne trouvais rien jusqu'à présent.

L'offre en métrique est réduite et le "pas" est surprenant.
A la réflexion

5 = 4+1
10 = 8+2
15 = 8+4+2+1
20 = 16 + 4
0,5 = ?

Je trouve que ça fait beaucoup d'empilage.

PS : C'est sensiblement identique chez Veritas avec en prime 2 x 0,5

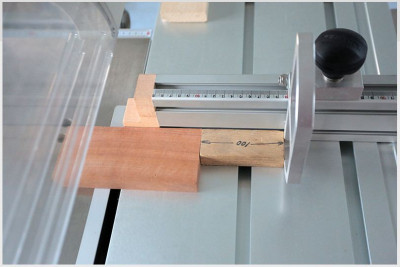

Même Diomeda utilise des cales étalon en bois. - et je vois que l'on a la fameuse cale de 100 tous les deux.
(photo extraite de la mise en vente de sa scie a format)

Je suis content qu'elles soient en bois car l'autre jour, j'ai scié par inattention 3 cales de 0,5 mm et il m'a fallut juste quelques minutes pour en refaire à coût zéro.
