Bonjour,

Commencé à la mi-octobre, je partage avec vous le portail que je suis en train de fabriquer. Il est en chêne et sera lasuré.

Voici le SU. J'y ai passé quelques heures pour trouver les solution d'assemblages.
Une fois ceci fait, j'ai sorti mes mains des poches, les plateaux de la réserve, mon courage... Et j'ai commencer à tracer mes pièces pour le débit.

Une fois toutes mes pièces tracer, j'ai débité tout ça.

Voici le problème quand on a un plateau d'environ 65mm et une scie qui prends environ 65mm, obligé de finir la coupe à la main.

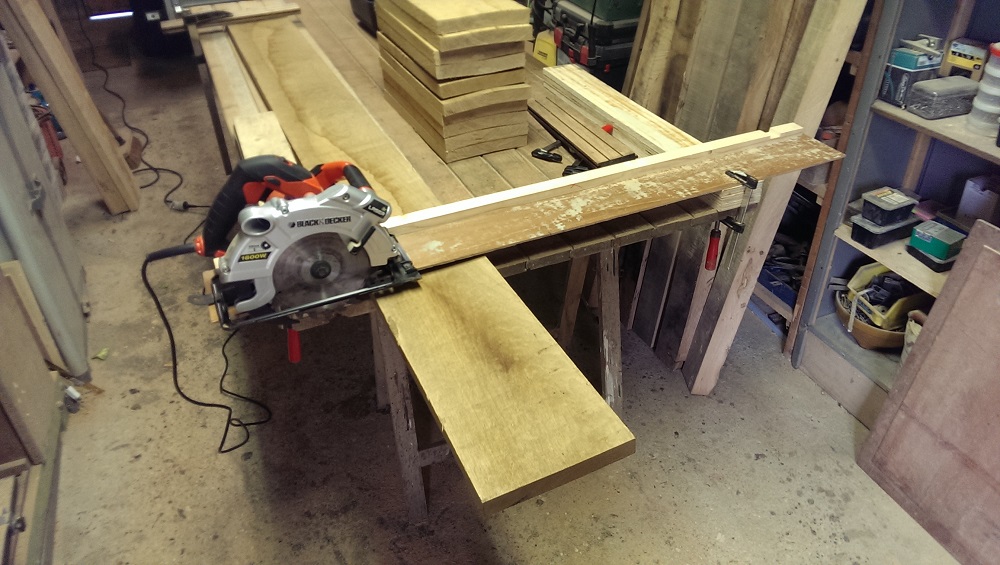

Je vous présente ma scie à format de compétition. On place un tasseau sur le trait de coupe, on colle le tasseau au rail, on enlève le tasseau, on coupe, on tire sur le plateau et on recommence.

Petite opération de corroyage. C'est délicat de travailler avec une machine qui a des tables de 70cm de longueur totale. enfin voici le résultat après 8h de travail.

Un des panneaux du bas après avoir toupillé rainures et languettes.
Fabrication des tenons à la défonceuse sur rail, puis mise à longueur des tenons.

Usinage des mortaises à la défonceuse.
Les tenons on été arrondis à la rape et début des assemblages à blanc.

La suite

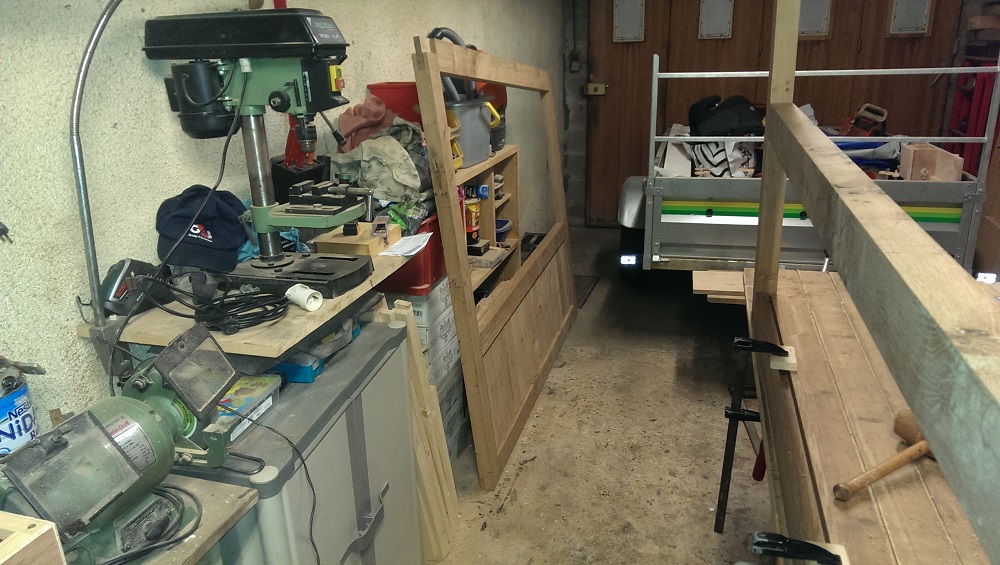

Et voici où j'en suis aujourd'hui...
Merci de votre attention.

Cordialement.

Michael.

Très beau début et bonne idée pour ta scie à format.

C'est marrant, je n'aurais pas forcement opté pour du chêne pour un portail en extérieur. Peux tu nous dire ce qui a dicté ton choix de bois et la finition que tu compte faire?

Beau boulot, ça à l'air très clean.

Cordialement.

Le portail existant était déjà en chêne. Le chêne est un très bon bois d'extérieur, il ne faut pas oublier en quoi était fait les bateaux et les portes des chateaux-forts.

La finition sera une lasure.

Merci pour le compliment.

Merci pour ta réponse Pompier.

Bon boulot déjà merci pour les photos et le pas à pas

super taff,il va être chouette ton portail

Cool beau boulot

Je vais suivre cette réalisation pour de futurs projets.
Beau début en tout cas.

Beau travail et intéressé par ton pas à pas étant en préparatif du même projet.
Question:
Pas d’écharpe, juste des équerres, quel est le poids de tes vantaux? et quelle largeur? Perso j'en ai prévu, je doute avec 75kg
Cordialement

Pour le poids des vantaux, je ne sais pas encore. Ils sont large de 173cm. Il y a trois points s'accroche sur les poteaux. L'assemblage est à tenon-mortaise chevillé. Je ne pense pas que ça bouge beaucoup.

1.73 outre le poids est une flèche importante.
As tu fait une fiche de débit, auquel cas, en partant du chêne, ton débit net x par 750 kg= le poids de ton vantail cqfd.
Quelle sont tes sections utilisées, la hauteur...??
Le chevillage est un assemblage articulé, la mortaise et tenon sont sujet à écrasement et rétrécissement, donc à du jeu.
Ton projet repose sur les équerres (au minimum tu les encastre) et sur ses vis ou boulons...
Dans l'esprit de t'apporter ma modeste contribution, je suis dubitatif......sans aucune certitude.
Cette question, problème récurent des portails bois, a été le centre de mes préoccupations dans la conception de mon projet.A la différence du tien ou je suis en portail plein, donc plus facile à contreventer.
Je suis curieux de voir les analyses techniques des autres membre du forum.
Cordialement

Alors pour le poids, on est à 115kg l'ensemble.

Les sections utilisées montants / traverses 80/50.

Le chevillage est double avec chevilles carrées donc peu mobile.

Enfin la traverse haute va agir comme système de retenue comme sur les grues.

Je prends très bien tes remarques car elles sont constructives.

Merci à vous tous pour vos commentaires.

Bonsoir,

Petit point d'avancement.

Hier, réalisation des tenons du deuxième vantail, exécution des rainures pour accueillir les panneaux et collage total du premier panneau.

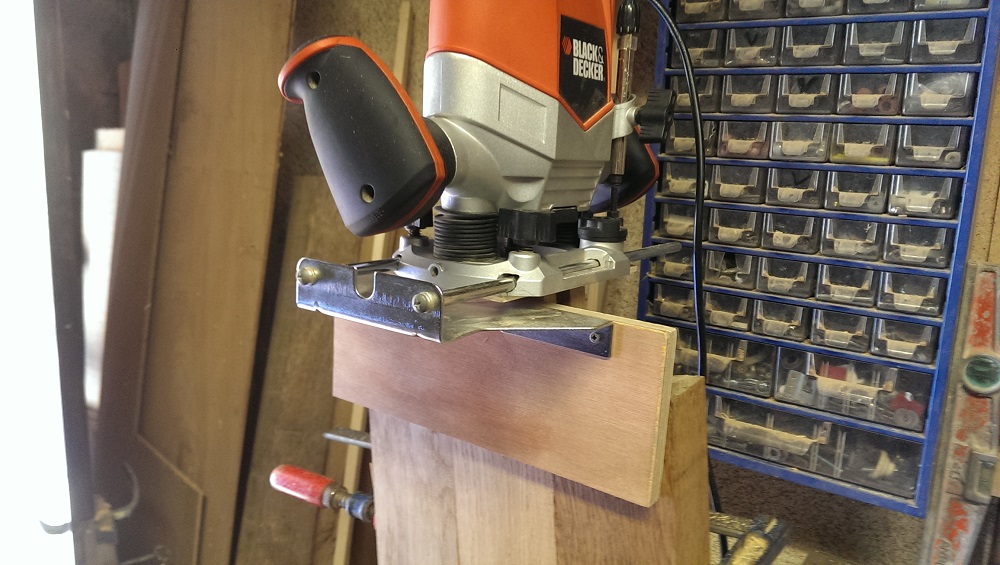

Voici les images de la réalisation des rainures.
Aujourd'hui, traçage de l'assemblage d'angle pour la traverse haute
On coupe et c'est nickel.

La suite.

Ensuite fraisage de l'enfourchement pour accueillir la traverse haute. Passage délicat, mais avec un guide continue et une semelle pleine sur la défonceuse, ça a été tout seul.
Ensuite, réalisation des tenons sur la traverse haute et coupe à format du premier panneau.
La journée s'est finie avec le collage du deuxième panneau.

Bonne soirée.

Très soigné comme à ton habitude.
Pour la conception, je ne suis pas expert en mécanique appliquée et calcul des forces engendrées, je sais juste qu'un portail similaire à été posé chez mes parents et qu'il est aujourd'hui bien abîmé, mais bon, il a plus de 30 ans......
