Bonjour,
je suis en train de fabriquer une table de salle à manger.
Le plateau (2000*1000mm) est réalisé en orme épaisseur 40mm, il pèse donc 50kg approximativement.
Je compte le monter sur un piètement inspiré de celui de la photo.En revanche je me pose la question de la fixation du plateau sur ce piètement. Un menuisier m'a conseillé de visser tout simplement... mais que se passera-t'il quand je voudrai démonter la table pour la déménager et surtout la remonter?
Et si le bois se dilate un peu sous l'effet de la température ou de l'humidité???
bref j'aurais besoin de vos lumières s'il vous plait.
Merci
Laurent

Bonjour,
tu peux mettre des inserts à visser sous ton plateau et faire des trous oblongs sur tes longerons métalliques pour les vis, de telle sorte que le bois puisse se dilater ou rétracter en travers de fil.
Ce n'est pas compliqué.

Bonjour, ça me semble en effet une vraie bonne solution!!!

Merci beaucoup pour ce conseil!

PS: désolé pour mon manque de culture quand tu parles de trous oblongs pour la dilation ou retraction en travers de fil, mes planches sont assemblés dans le sens long de la table, cela signifie que la modification de dimension se produira majoritairement à 90° du sens des fibres?

Les variations se font en travers du sens des fils. Dans la longueur cela ne joue que très peu (négligeable).
Donc si l'on en revient à ta table, les variations de dimensions de ton plateau se feront sur la largeur.

Pour ne pas voir les têtes de boulons, il faut percer le tube carré pour laisser passer une clé ou un gros tournevis.
Le trou oblong sera sur la face opposée du carré.
Mettre une rondelle sous la tête du boulon.

oui je vois tout à fait le principe! explication limpide!

merci beaucoup pour ce conseil avisé!

ce genre d'insert ne se trouve pas chez les grosses enseignes de bricolage je suppose...

Voici une image du principe pour les longerons longs.Pour les inserts, si, si, on peut les trouver en GSB.
En tout cas c'est là que j'ai acheté les miens.

super dessin!

merci pour tout! je passerai chez L.... M..... pour voir s'ils ont ça!

Ma table d'assemblage est réalisée sur le même principe : piétement métal et tablier en MDF (1.7x1.3m pour 30mm).
Je ne me suis pas posé la question et ai juste mis 4 petites équerres et 4 vis bois de 4mm.
Malgré 1.5 ans de sollicitations parfois fortes, ça n'a pas bougé.

Mais pour un futur démontage/remontage, la technique à base d'inserts proposée par Jean-Franco est très pertinente. Ce n'est pas difficile à faire, la tenue est d'un tout autre niveau qu''avec de simples vis bois et elle a l'énorme mérite d'autoriser un nombre infini de démontage/remontage sans abîmer le bois.

Pour te donner une idée, je viens juste de tester aujourd'hui la réparation d'un ski cassé basée sur ce principe.
J'ai vissé des inserts de part et d'autre de la cassure du noyau, ai vissé/collé une platine alu dessus. Plus un taraudage pour visser la fixation. Le résultat dépasse (pour l'instant) mes attentes et les contraintes sont bien plus importantes que ce que pourra connaître ta table.

merci pour ces précisions. je pense en effet que la solidité de l'assemblage sera au rendez-vous...

Pour la pose de ces inserts, il faut faire un trou borgne dans le plateau du diamètre de l'insert moins le pas de vis c'est ça?

Salut.

Tu trouveras ces inserts en GSB. Le diamètre de perçage est généralement indiqué.

Pour les mettre en place sans abimer l'empreinte à gros tournevis qui sert à ça (faut déjà le gros tournevis de chez gros, et dans du laiton, je t'explique pas...), j'utilise une combine. Je prend une vis longue qui correspond. Je met l'insert sur la vis, à son extrémité. Je la bloc avec un contre écrou. J'ai coupé la tête de la vis, et je la prend dans ma visseuse. Un coup de cire sur l'insert pour la glisse, et je pose l'insert à la visseuse. Comme ça, je suis sûr qu'elle est bien d'équerre dans son logement.

Testé dans du chêne, moyen le (beaucoup) plus rapide et le plus sûr que j'ai trouvé.

Pour les vis dans ta ferraille, pour éviter d'avoir à traverse le carré, tu peux toujours souder des pattes côtés intérieur de ton cadre, qui ne se verront pas.

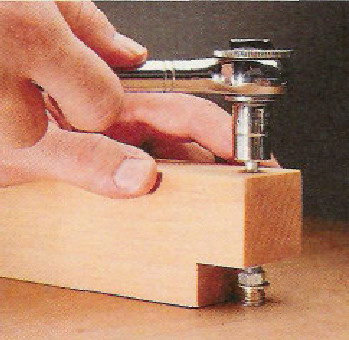

Un gabarit très simple permet de s'assurer de la perpendicularité du vissage de l'insert.

Une vidéo du vissage à l'aide d'une perceuse à colonne ou portative tel qu'expliqué par CdeC.
https://www.youtube.com/watch?v=tIhEqoKE8Dc
et une autre
https://www.youtube.com/watch?v=Xv2zc6pXjbw

merci beaucoup ca va m'aider à faire du joli boulot

par contre dans la video, c'est moi qui deconne ou bien ils mettent l'empreinte pour le tourne vis à l'interieur du bois?

Oui, la fente pour le tournevis ne sert à rien ici puisqu'il utilise la vis avec écrou et contre écrou.
Cette partie est fragile. En la retournant il présente le taraudage complet au vissage. C'est mieux.
Il est rare que l'on soit obligé de retirer ce type d'insert.

ok! je ferai comme ça alors!
encore une fois merci pour ces conseils!

ou alors avec des equerres (je te met l'exemple)Comme ca tu ne touche pas a la structure metallique.

Pas con... faut dire que la structure métallique va être assez épaisse... c'est du tube acier à section rectangulaire de 2mm d'epaisseur en 100*50mm...

donc souder des pattes ou des équerres pour fixer au plateau... pourquoi pas...

C'est cool que tu aies posé la question car j'étais en train de réfléchir à comment faire un assemblage similaire...

Réponse trouvée rapidement ducoup!

(je pense faire la solution 1 qui est plus "discrète")

petite question... pour mon plateau de table je cherche à faire des coins arrondis... (r=20mm)
et un 1/4 de rond en dessous de la table sur r=20mm aussi.

est ce qu'il y aurait un rouennais (ou proche) sur le fofo qui aurait le matériel pour et surtout pour me filer un coup de main avec ça?
