C'est tout à fait cela. Le point entouré est sujet à interprétation de même que le centre du rayon 74, et le point de rencontre au-dessus. Le plan original permettrait au moins de vérifier les alignements, un jambage intérieur du "M" constituant apparemment un parallélogramme Mais c'est souvent le ca ...

Bonjour,

Je ne pense pas qu'il manque des cotes.
La photocopie déforme le dessin.
En appliquant les cotations données, voici ce que j'obtiens avec SU.

Je viens de tester ton second fichier.
Pas de problème.
Un clic pour ouvrir, un clic pour fermer.

chez moi ça marche.

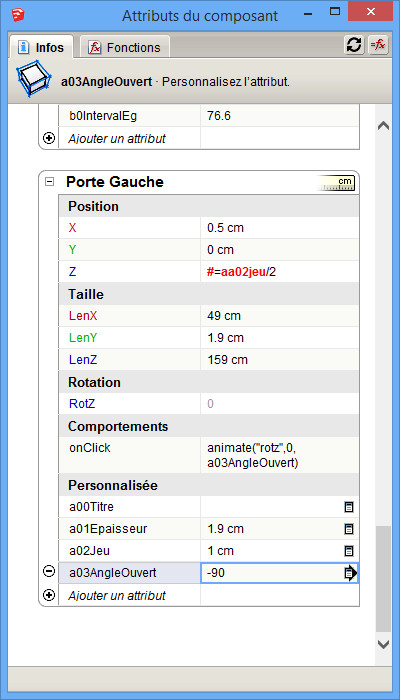

Je te mets une capture écran des attributs.

Bonjour,

Le sens de rotation des objets est positif dans le sens 'anti-horaire' (sens trigonométrique).
En l’occurrence, suivant la position spatiale du placard, il suffit de mettre une valeur négative à l'attribut a03AngleOuvert.
J'espère que cela répond à ta question.

Yvon

Bonsoir, C'est en effet une procédure pour récupérer les anciennes versions. Mais celui-ci est trop ancien, il a été trop "bricolé". Je pense qu'après 2 ou 3 utilisations successives vous allez rencontrer des problèmes. Aussi, je ne vous conseille pas de le mettre en service comme cela. Comme l'a dit ...

Bonjour, cela peut se faire par le traçage (angle de corroyage). En partant de l'hypothèse de tpra ( j'ignore si c'est la bonne ), voici la décomposition de la recherche (l'application de la vidéo). img01.jpg C'est une manière, on peut l'obtenir sur le plan horizontal également. Faire des essais avan ...

Bonsoir,

comme l'a dit Jean-Franco, le plugin ne fonctionne pas avec la v08, il a été remanié pour la 2014.
Je vais essayer de le faire pour la v08, mais comme je n'ai plus cette version dispo sur mon poste, il faudra attendre un peu.

Cordialement

Yvon
