Gabarit pour table MFT, encore !!

Message par gumma » sam. 19 mars 2016 01:32

Bonjour à tous,

Suite à la question d'Elbauju, je vais vous montrer ici le gabarit que j'ai utilisé pour mon réseau de trous.

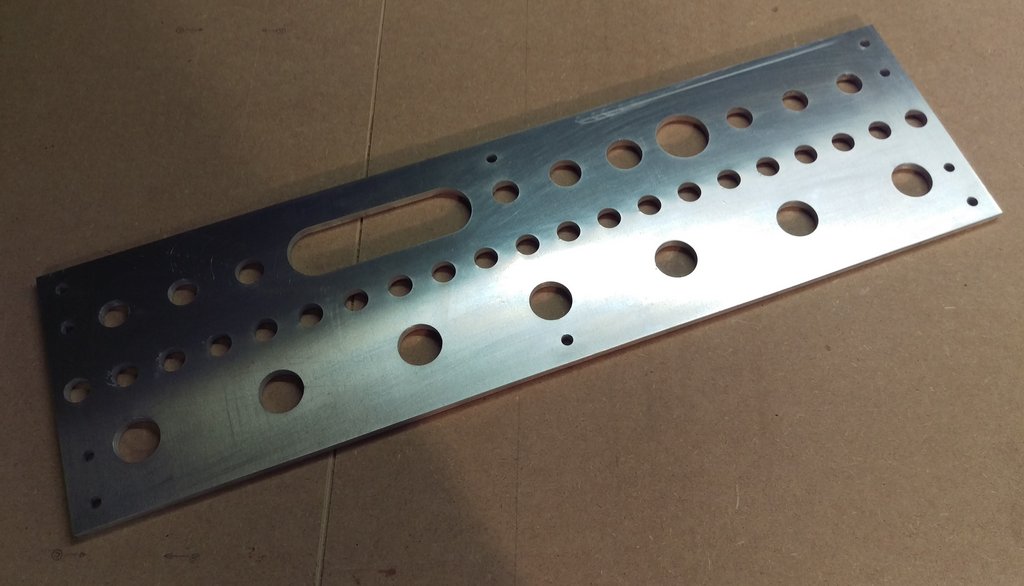

J'ai fait découper une plaque d'alu de 8mm :

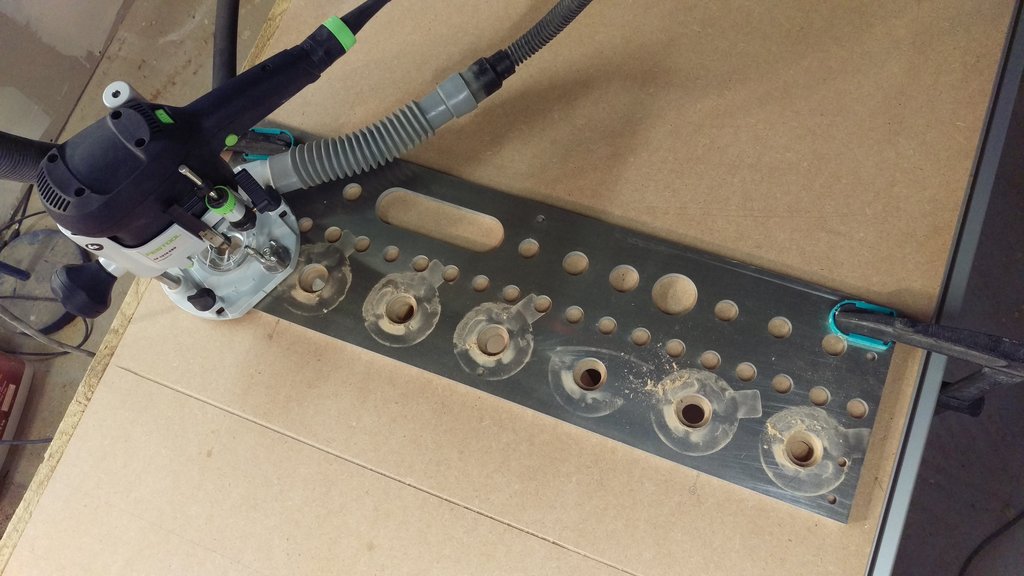

La première rangée est une série de trous au diamètre 30. Avec une bague de copiage et une fraise de 20 j'ai percé une première rangée :


Sur la 3e rangée il y a des perçages de 20mm. Des morceaux de tube en acier m'ont servi de "bench dogs" pour positionner les rangées suivantes :


Le trou oblong du gabarit m'a servi à défoncer devinez quoi... des trous oblongs :D
J'ai aussi ajouté un chanfrein pour faciliter le passage des serre-joints.

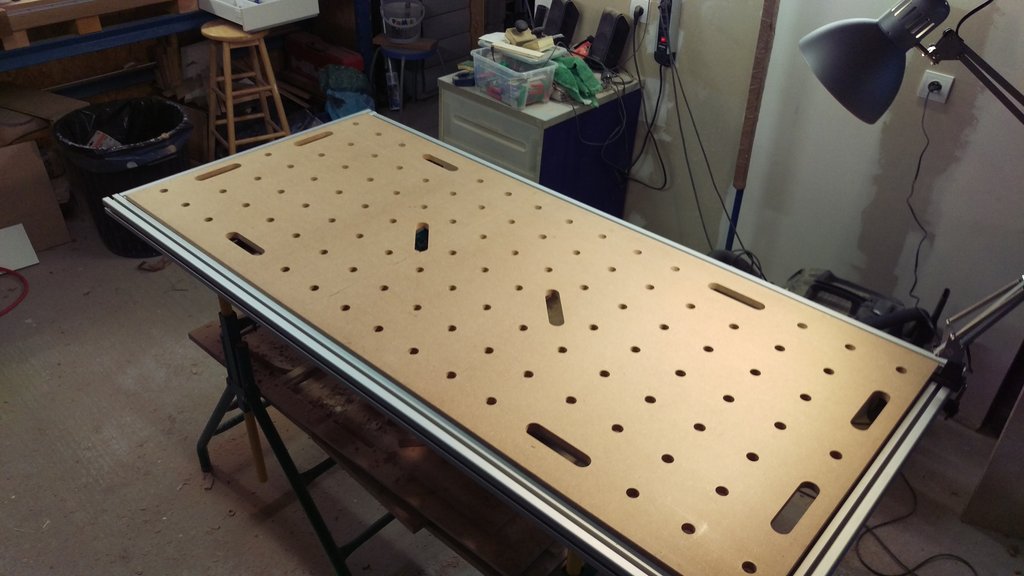

Bref, j'ai mis moins d'une heure pour terminer mon plateau et le résultat est tip-top love :



J'ai aussi profité de la découpe pour ajouter 2-3 "fonctions" :

- Une rangée au pas de 32 pour une bague de 17. J'utiliserai les trous de 8mm aux extrémités pour y fixer un guide. Une sorte de LR32 en moins cher ;)
- Il y a aussi des perçages de 24, 27 et 40. En combinant perçages, bagues et fraises, je peux percer à peu près tous les diamètres entre 5 et 40mm avec la défonceuse.

Si quelqu'un est intéréssé par le fichier dxf, qu'il me contacte. Je ne sais pas comment le joindre au post :roll:
Et surtout n'hésitez pas à faire part de vos remarques pour améliorer ce gabarit, ça pourra servir à d'autres...

A+
Ce qui vaut la peine d'être fait mérite d'être bien fait.
Avatar du membre
gumma
Accro
Messages : 1194
Enregistré le : mar. 1 déc. 2015 12:28

Re: Gabarit pour table MFT, encore !!

Message par gumma » sam. 19 mars 2016 01:56

Je tente avec dropbox : https://www.dropbox.com/s/hjt7zahmfxo2t ... T.dxf?dl=0
Dites-moi si ça fonctionne ;)
Ce qui vaut la peine d'être fait mérite d'être bien fait.
Avatar du membre
krups
Fan
Messages : 81
Enregistré le : dim. 29 avr. 2012 23:10
Localisation : valence

Re: Gabarit pour table MFT, encore !!

Message par krups » sam. 19 mars 2016 04:13

merci à toi, je te confirme que ça fonctionne.
ThReM
Accro
Messages : 2387
Enregistré le : dim. 25 août 2013 21:11
Localisation : Morbihan (56)

Re: Gabarit pour table MFT, encore !!

Message par ThReM » sam. 19 mars 2016 08:58

Merci pour cette présentation. Gabarit astucieux ;-)

Tu peux joindre un fichier au post avec l'éditeur complet. En bas du message il y a un bouton "ajouter des fichiers".

Je vais m'en servir comme base et rajouter quelques trucs.

[bravo]
"Les détails font la perfection, et la perfection n'est pas un détail"
Hylea
Accro
Messages : 171
Enregistré le : lun. 10 août 2015 16:40

Re: Gabarit pour table MFT, encore !!

Message par Hylea » sam. 19 mars 2016 09:06

Merci pour le partage je pense aller voir le fablab du coin voir si ils peuvent m'aider à réaliser le gabarit avec une découpe laser.
Avatar du membre
Eataine
Accro
Messages : 3753
Enregistré le : dim. 29 avr. 2012 23:12
Localisation : non peut-être?

Re: Gabarit pour table MFT, encore !!

Message par Eataine » sam. 19 mars 2016 09:44

Bonjour.

Super gabarit. Tu l'as fait découper où? Et accessoirement, combien t'a-t-on demandé pour cette découpe?


Merci
Avatar du membre
gumma
Accro
Messages : 1194
Enregistré le : mar. 1 déc. 2015 12:28

Re: Gabarit pour table MFT, encore !!

Message par gumma » sam. 19 mars 2016 13:06

Eataine a écrit :Bonjour.

Super gabarit. Tu l'as fait découper où? Et accessoirement, combien t'a-t-on demandé pour cette découpe?

Merci
Merci à toi. Je l'ai fait découper chez http://www.john-steel.com.
Un site vraiment top et un service très rapide. Pour une centaine d'euros :shock:, oui ça fait un peu mal... à relativiser quand on voit les festool, virutex et autres... En plus on s'y est mis à 3 et il pourra encore servir dans 150 ans :-)marteau donc on a pas hésité longtemps.

Si certains se lancent, sachez que 8mm d'épaisseur c'est l'Amérique, 4 voir 2 auraient suffit. Il faut juste compenser la hauteur de la bague.
Aussi, je suis prêt de Metz. Si certains sont intéressés je peut leur prêter en échange d'une petite bière bierre

A+
Ce qui vaut la peine d'être fait mérite d'être bien fait.
greg67
Accro
Messages : 259
Enregistré le : mer. 30 déc. 2015 10:33
Localisation : alsace krautergersheim

Re: Gabarit pour table MFT, encore !!

Message par greg67 » sam. 19 mars 2016 13:57

Je travaille dans une entreprise de levage et manutention et on fait souvent de la mise en place de machine outils. On a poser y a pas si longtemps un laser de 8t faudrait je demande combien il demanderai pour un gabarit a un peut tout faire dans de la tôle de 4mm et si c pas une fortune on pourrait faire une série pour ceux intéressé
Avatar du membre
Michel34
Accro
Messages : 1692
Enregistré le : sam. 16 nov. 2013 10:28
Localisation : Herault - 34 La grande Bleue

Re: Gabarit pour table MFT, encore !!

Message par Michel34 » sam. 19 mars 2016 15:23

impeccable , mais le fichier en DFX ,j'utilise quoi pour le visualiser.
Sinon gabarit tres bien etudié , une mine d'or smileyscie
[bravo]
Cordialement Michel .
-------------------------------------------------------------------------------------------
Rien ne se perd , rien ne se crée , tout ce transforme (Mr Lavoisier )

Mon matériel de débutant ,les outils "ParkSide"
ced21
Accro
Messages : 676
Enregistré le : sam. 23 mai 2015 20:21
Localisation : à proximité de Dijon

Re: Gabarit pour table MFT, encore !!

Message par ced21 » sam. 19 mars 2016 16:50

Si tu as un compte gmail, google drive permet, de mémoire, de visualiser les dxf. Sinon tu devrais trouver sans trop de difficultés des softs gratuits pour les visualiser voir les éditer et modifier (drafsight, Solidedge 2D...)
Avatar du membre
diomedea
Accro
Messages : 3863
Enregistré le : jeu. 16 avr. 2015 12:45

Re: Gabarit pour table MFT, encore !!

Message par diomedea » sam. 19 mars 2016 18:01

Bonjour à tous,
Il faut vraiment que je me décide à m'en fabrique une!
++
JP
Il y a trois sortes de gens: Les vivants, les morts et les marins...
Avatar du membre
JeanSylvain
Accro
Messages : 306
Enregistré le : dim. 13 mars 2016 10:13

Re: Gabarit pour table MFT, encore !!

Message par JeanSylvain » sam. 19 mars 2016 20:27

greg67 a écrit :Je travaille dans une entreprise de levage et manutention et on fait souvent de la mise en place de machine outils. On a poser y a pas si longtemps un laser de 8t faudrait je demande combien il demanderai pour un gabarit a un peut tout faire dans de la tôle de 4mm et si c pas une fortune on pourrait faire une série pour ceux intéressé
je le suis ! :D
... Le succès consiste à aller d'échecs en échecs sans perdre de son enthousiasme...( Churchill )
...Et pis moi, çà m'arrange !...( Coluche )
Avatar du membre
gumma
Accro
Messages : 1194
Enregistré le : mar. 1 déc. 2015 12:28

Re: Gabarit pour table MFT, encore !!

Message par gumma » dim. 20 mars 2016 01:09

diomedea a écrit :Bonjour à tous,
Il faut vraiment que je me décide à m'en fabrique une!
++
JP
Equipé comme tu l'es, ce doit être de la rigolade. Tu aura d'ailleurs un meilleur résultat à la cnc car si le laser est précis au 10e l'état de surface est franchement pas terrible (l'épaisseur qui joue sûrement aussi) :

greg67 a écrit :Je travaille dans une entreprise de levage et manutention et on fait souvent de la mise en place de machine outils. On a poser y a pas si longtemps un laser de 8t faudrait je demande combien il demanderai pour un gabarit a un peut tout faire dans de la tôle de 4mm et si c pas une fortune on pourrait faire une série pour ceux intéressé
Il ne s'agirait pas de John Steel (Alsace Tôlerie) justement ? Ils sont situés à Colmar...
Ce qui vaut la peine d'être fait mérite d'être bien fait.
Holzkiste
Découvre le forum
Messages : 4
Enregistré le : dim. 13 mars 2016 12:47
Localisation : Alsace

Re: Gabarit pour table MFT, encore !!

Message par Holzkiste » dim. 20 mars 2016 06:51

gumma a écrit : Il ne s'agirait pas de John Steel (Alsace Tôlerie) justement ? Ils sont situés à Colmar...
Merci pour l'info.
Avatar du membre
diomedea
Accro
Messages : 3863
Enregistré le : jeu. 16 avr. 2015 12:45

Re: Gabarit pour table MFT, encore !!

Message par diomedea » dim. 20 mars 2016 07:32

Bonjour,
gumma a écrit :
diomedea a écrit :Bonjour à tous,
Il faut vraiment que je me décide à m'en fabrique une!
++
JP
Equipé comme tu l'es, ce doit être de la rigolade. Tu aura d'ailleurs un meilleur résultat à la cnc car si le laser est précis au 10e l'état de surface est franchement pas terrible (l'épaisseur qui joue sûrement aussi) :
Je ferrais les perçages directement à la CNC!
Le MDF de ta table fait quelle dimension? Qu'a tu utilisé comme profilé pour le cadre?
Sinon c'est vrai, faire ce type de gabarit avec ma CNC ne pose aucun problème.
++
JP
Il y a trois sortes de gens: Les vivants, les morts et les marins...
Avatar du membre
JM95
Accro
Messages : 1152
Enregistré le : mar. 19 août 2014 09:56
Localisation : Val d'Oise

Re: Gabarit pour table MFT, encore !!

Message par JM95 » dim. 20 mars 2016 08:15

C'est presque incroyable que diomedea qui a l'air pourtant si bien équipé n'ait pas encore ce genre de table ! :mrgreen:
Bons copeaux !
JM95

Il n'y a pas de problèmes, il n'y a que des solutions

Ensemble Kity sur table, AEG, Makita, Bosch, Metabo et des outils à main de mon arrière grand père.
Avatar du membre
diomedea
Accro
Messages : 3863
Enregistré le : jeu. 16 avr. 2015 12:45

Re: Gabarit pour table MFT, encore !!

Message par diomedea » dim. 20 mars 2016 08:21

C'est sans doute que mon équipement me permet de m'en passer!
Mais ça doit quand même être bien pratique...
Il y a trois sortes de gens: Les vivants, les morts et les marins...
Avatar du membre
JM95
Accro
Messages : 1152
Enregistré le : mar. 19 août 2014 09:56
Localisation : Val d'Oise

Re: Gabarit pour table MFT, encore !!

Message par JM95 » dim. 20 mars 2016 08:40

C'est vrai qu'il y a souvent plusieurs méthodes ou types d'outillage pour arriver au même résultat. Après c'est une question d'habitude, de préférences personnelles ou de budget ! Et puis des fois on s'en passe car on ne sait même pas que ça existe ! Et puis après une vidéo sur internet ou un fil sur un forum comme copain des copeaux, on achète (ou fabrique) et on ne peut plus s'en passer !
Bons copeaux !
JM95

Il n'y a pas de problèmes, il n'y a que des solutions

Ensemble Kity sur table, AEG, Makita, Bosch, Metabo et des outils à main de mon arrière grand père.
greg67
Accro
Messages : 259
Enregistré le : mer. 30 déc. 2015 10:33
Localisation : alsace krautergersheim

Re: Gabarit pour table MFT, encore !!

Message par greg67 » dim. 20 mars 2016 10:24

Non c pas eu. On en a poser 3 dernièrement. Une a duppigheim. Une a selestat et une a epfig. Faudrai que j y repasse prochainement et demander pour un gabarit.
Avatar du membre
gumma
Accro
Messages : 1194
Enregistré le : mar. 1 déc. 2015 12:28

Re: Gabarit pour table MFT, encore !!

Message par gumma » dim. 20 mars 2016 23:35

diomedea a écrit :Je ferrais les perçages directement à la CNC!
Le MDF de ta table fait quelle dimension? Qu'a tu utilisé comme profilé pour le cadre?
Sinon c'est vrai, faire ce type de gabarit avec ma CNC ne pose aucun problème.
++
JP
Le plateau fait 162 x 72.
Les profilés viennent de chez Motedis. Ce sont des 40x40 I8 mais si c'était à refaire je prendrais des 30x30 B8 car la rainure est plus pratique.
