Meuble type "Glassbox"

[jungleman]

Bonjour à tous!!

Cela fait bientôt 2 mois qu'un nouveau projet a mûri dans ma tête.
J'avais besoin d'un petit meuble d'entrée pour ranger quelques bricoles, des papiers etc...
Je cherchais quelque chose de design, simple (dans les lignes) et fonctionnel...

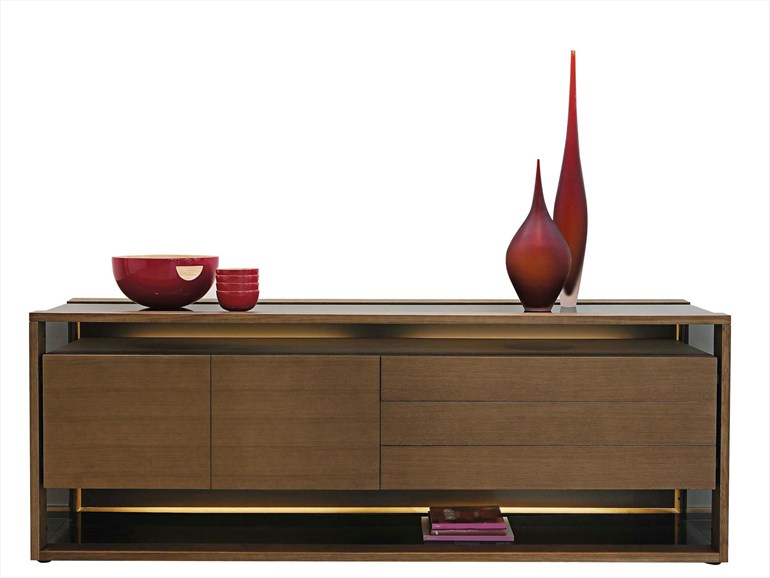

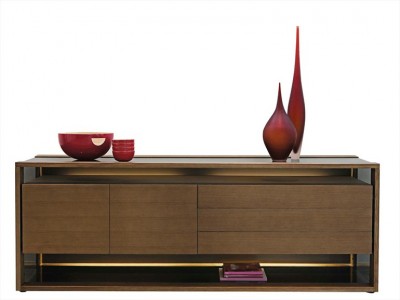

Après quelques heures de recherches sur le net, je suis tombé sur un meuble de chez "Boche Rorois" qui m'a séduit (voir photo ci-dessous).

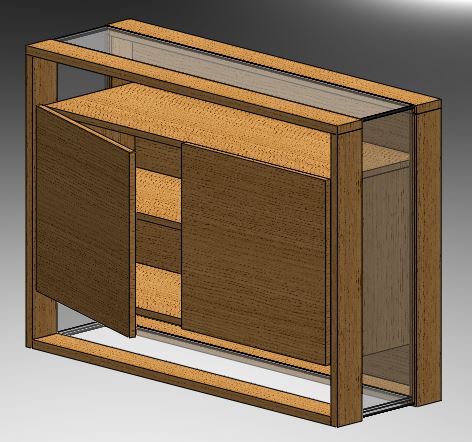

J'ai donc commencé à faire des croquis, déterminer la dimension de mon meuble etc... et j'ai tout modélisé en CAO (voir photo ci-dessous)...

Caractéristiques :
- caisson en agglo 19mm plaqué chêne assemblé avec des tourillons
- cadres en chêne massif
- tablettes latérales, supérieure et inférieur en verre trempé transparent de 8mm
Dimensions :
Hauteur : 850mm, Largeur : 1200mm, Profondeur : 400mm
A ce jour j'ai reçu le bois pour faire les cadres, la quincaillerie et je compte bien avoir les panneaux pour le caisson d'ici fin de semaine pour commencer à bosser dessus le weekend prochain....

Pour l'assemblage du caisson, je pensais partir sur des lamellos mais, n'ayant pas de lamelleuse je vais faire ça avec des tourillons.

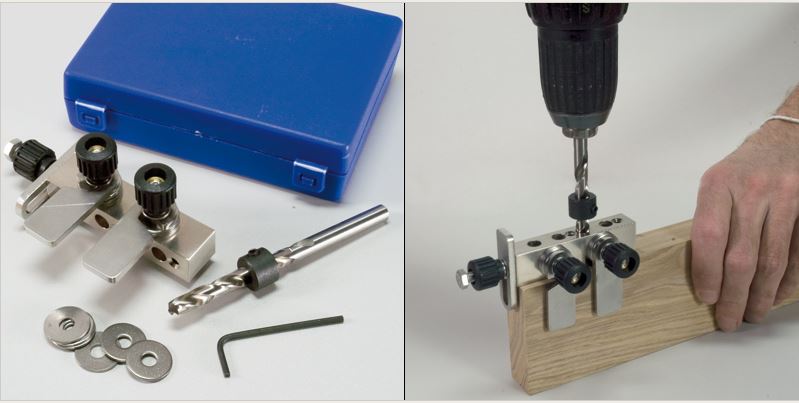

J'ai prévu un gabarit "Joint-Génie" que je vais me fabriquer en acier mi-dur XC38.

Gabarit Joint Genie

Pour l'assemblage du cadre, je pense aussi partir sur des tourillons mais j'hésite encore avec un montage à faux-tenons...
Qu'en pensez-vous?
Voilà pour ce soir...

[alfred]

Bonsoir,
Les tourillons feront l'affaire avec un double encollage du joint.
Si vous n'avez pas le XC38 (mi dur trempant) l'A60 est semblable et moins cher.
Alfred.

[macbast]

Et bien voilà de beaux projets... Allez au boulot, on attend la suite...

[einnacl]

J'aime beaucoup ce design, mais il me semble que le verre trempé représente un certain coût voir un coût certain!! à moins que tu aies un plan.

[jungleman]

Top c'est parti,
J'ai reçu depuis un mois les panneaux en agglo plaqué chêne. Le bois pour les cadres et les verres trempés sont arrivés semaine dernière.

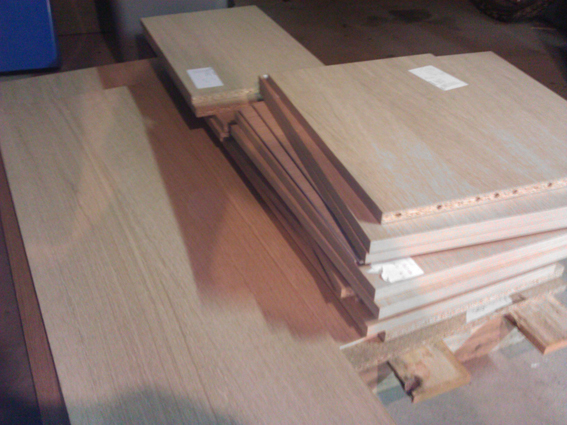

Panneaux plaqués chêne

Niveau réalisation, j'ai collé le caisson hier et j'enlève les serres-joint samedi prochain (je posterais des photos)
Concernant le gabarit, l'usineur du coin me l'a fait pour 40€ en XC38 --> 40€ uniquement pour le pavé et la bague de blocage --> le prix est élevé mais rien à voir avec celui du commerce...
Caractéristiques du gabarit : 6 perçages avec entraxe de 30 mm, longueur du gabarit : 200 mm

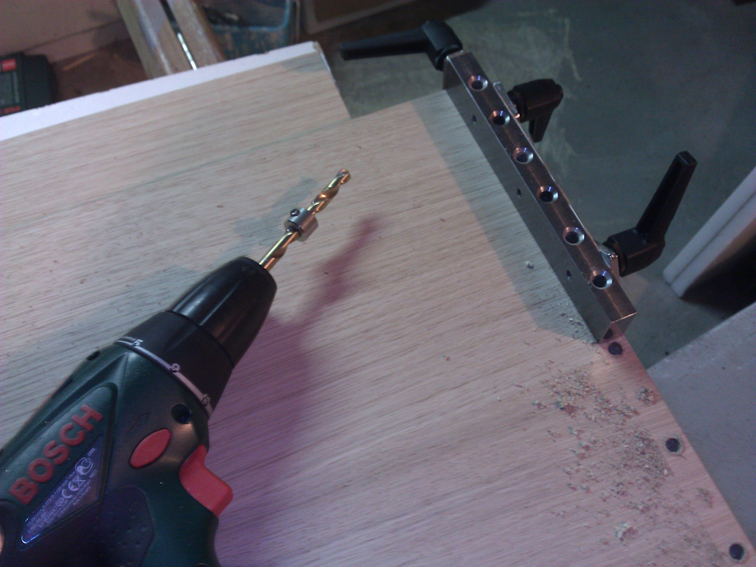

Gabarit tourillon

J'aime beaucoup ce design, mais il me semble que le verre trempé représente un certain coût voir un coût certain!! à moins que tu es un plan

Le verre trempé teinté gris est en effet très cher... alors je suis passé en 5mm d'épaisseur --> d'après ce que j'ai reçu ça va amplement suffire!
Le premier devis chez un miroitier m'avait refroidi... pas loin de 400€ ..... mais en passant par un prix direct usine je m'en tire pour 100€ les 4 verres...

[nininbert]

je m'abonne car je galere pas mal avec l'agglo pour avoir une belle finition
tu l'a commandé ou ton verre trempé?

[yannr6]

Top c'est parti,
J'ai reçu depuis un mois les panneaux en agglo plaqué chêne.
Le bois pour les cadres et les verres trempés sont arrivés semaine dernière.Niveau réalisation, j'ai collé le caisson hier et j'enlève les serres-joint samedi prochain (je posterais des photos)
Concernant le gabarit, l'usineur du coin me l'a fait pour 40€ en XC38 --> 40€ uniquement pour le pavé et la bague de blocage --> le prix est élevé mais rien à voir avec celui du commerce...
Caractéristiques du gabarit :
6 perçages avec entraxe de 30 mm
longueur du gabarit : 200 mm

J'aime beaucoup ce design, mais il me semble que le verre trempé représente un certain coût voir un coût certain!! à moins que tu es un plan

Le verre trempé teinté gris est en effet très cher... alors je suis passé en 5mm d'épaisseur --> d'après ce que j'ai reçu ça va amplement suffire!
Le premier devis chez un miroitier m'avait refroidi... pas loin de 400€ ..... mais en passant par un prix direct usine je m'en tire pour 100€ les 4 verres...

Super ce petit j...t g.nie perso et vivement la fin de la réalisation

[jungleman]

Le projet continue....

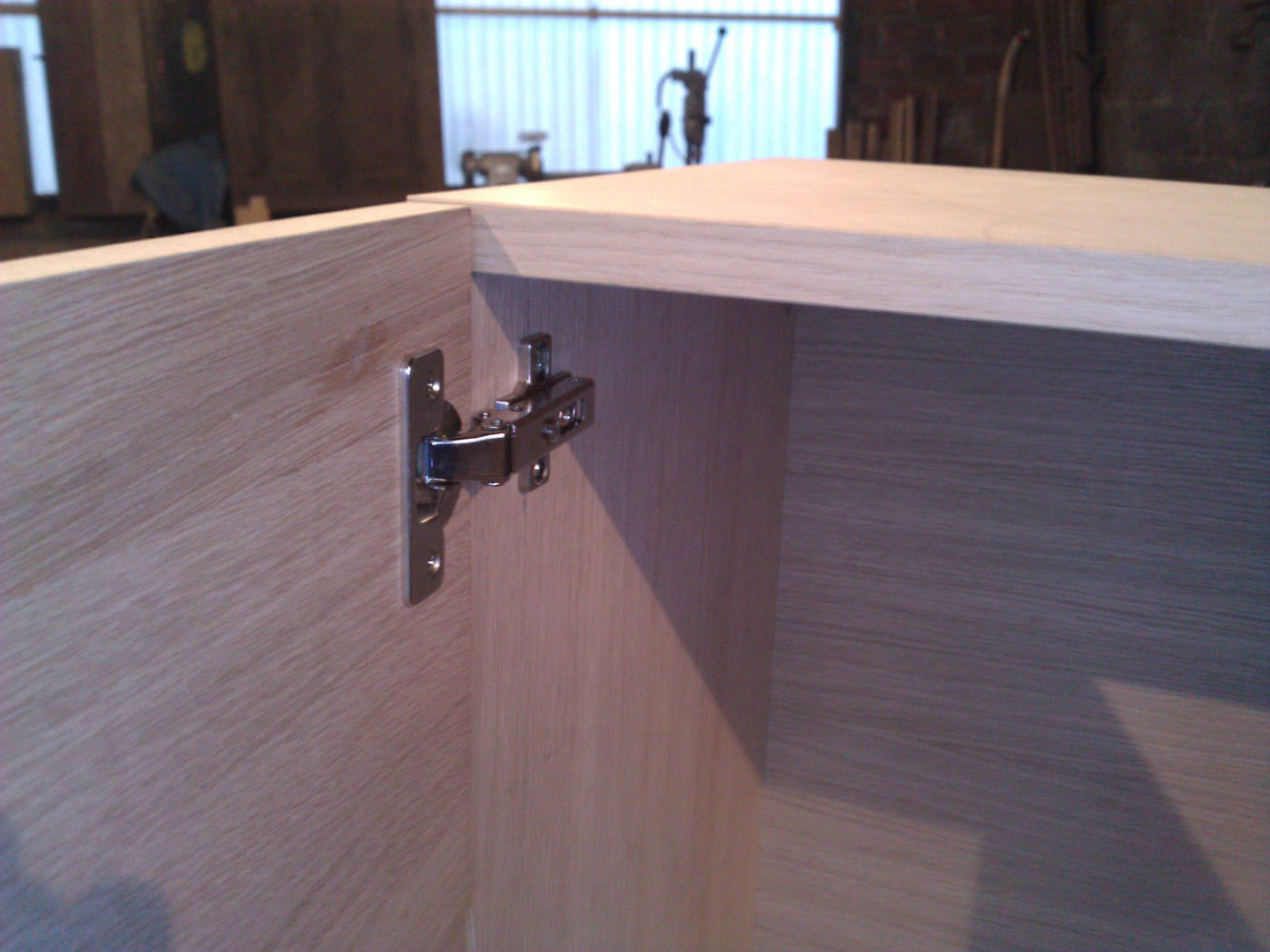

Hier j'ai enlevé les serres-joint qui maintenaient le caisson pendant le collage et j'ai monté les portes (fixation des pattes + usinage des Ø35 pour les charnières).

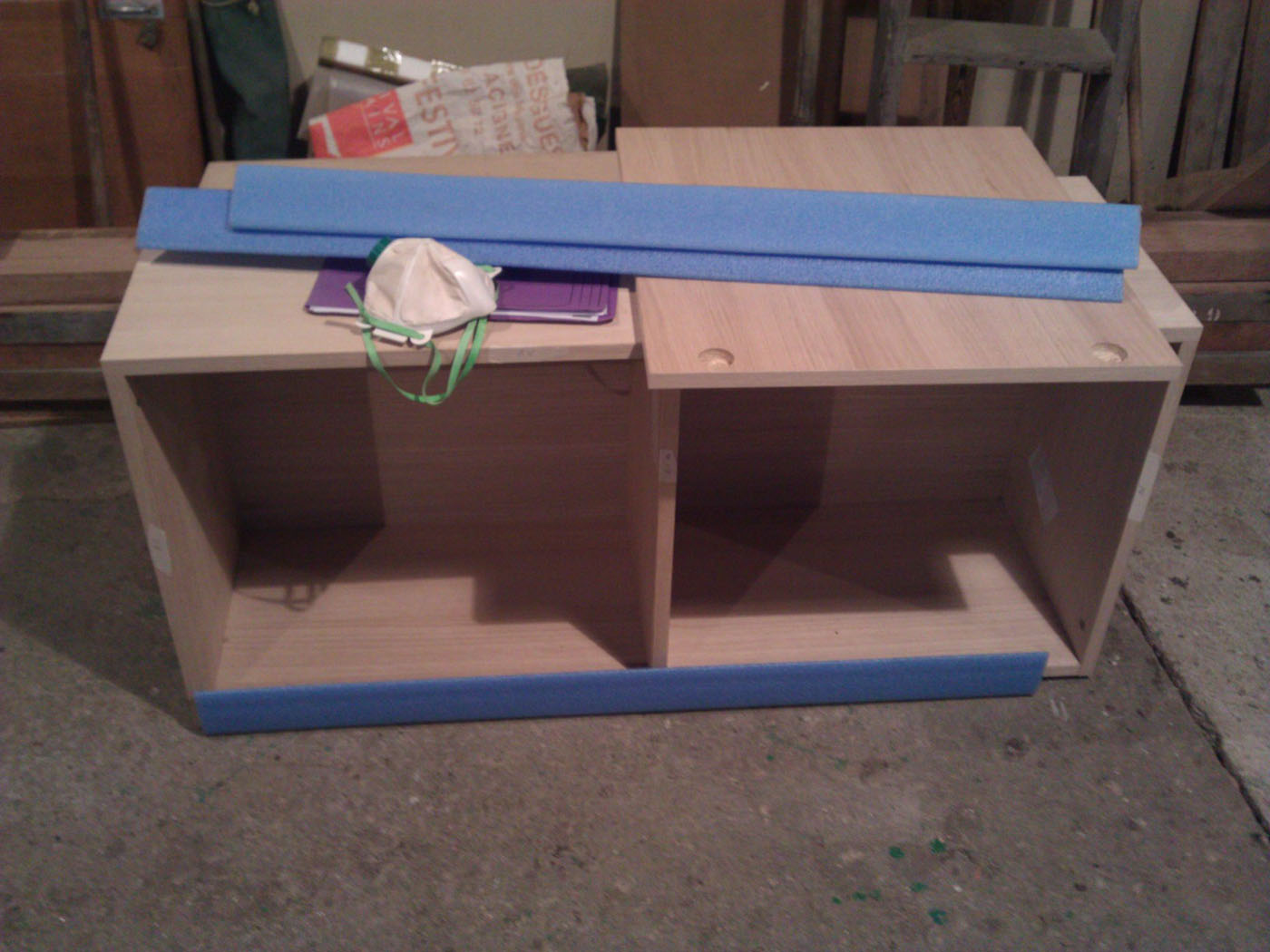

Caisson

Caisson avec charnière

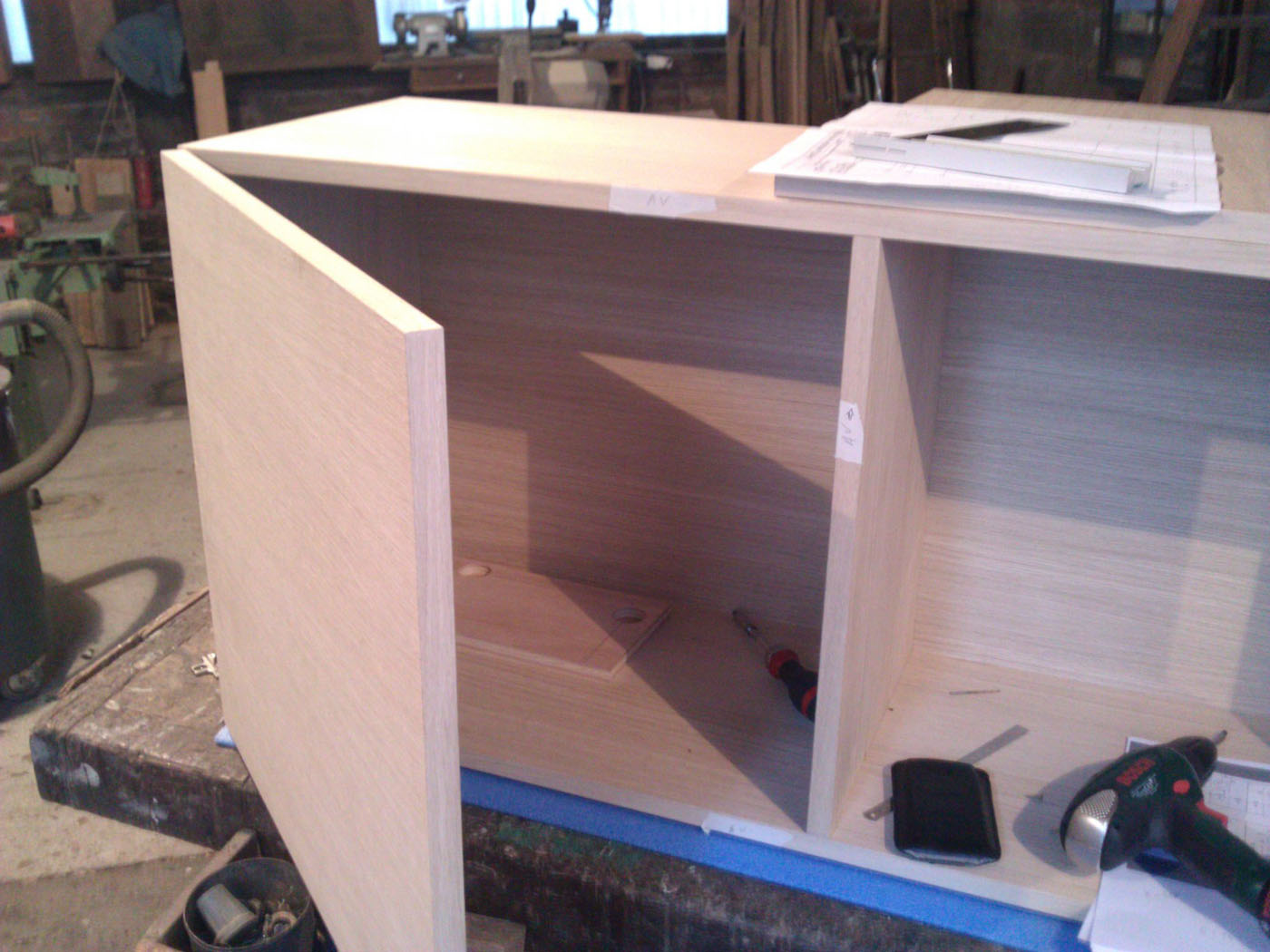

Caisson + porte

Les charnières utilisées sont de type "Push" ce qui évite d'avoir une poignée en façade du caisson --> je n'ai pas encore monté le loqueteau magnétique qui maintient la porte fermée.

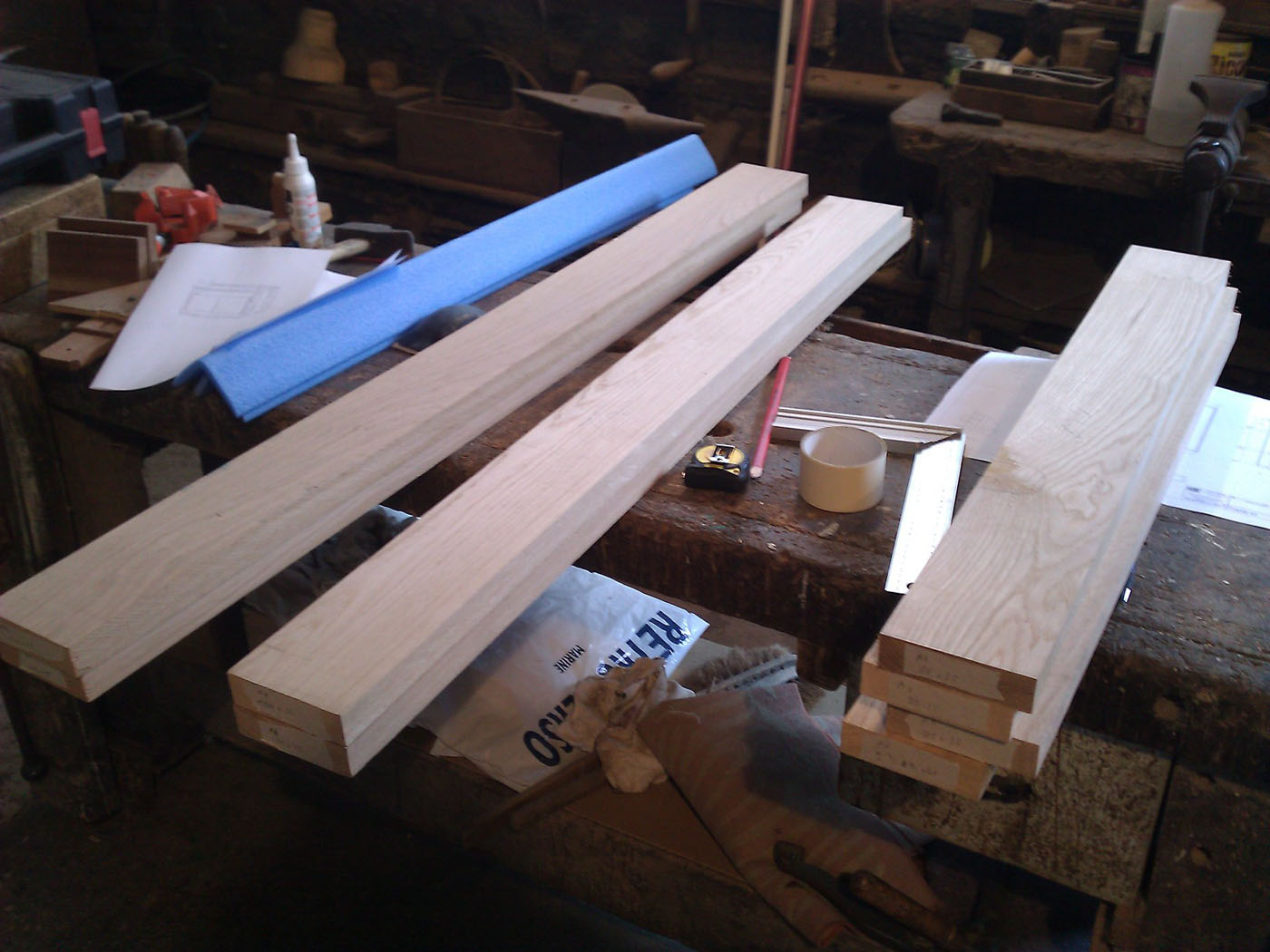

J'ai aussi trié le chêne pour faire le cadre en repérant les plus beau morceaux pour les partie visibles.

Bois pour cadre

..... à suivre

[jft68]

Bonjour,
félicitations, cela semble être du travail très proprement fait. Bonne continuation et merci pour les photos.
Question, où se trouve le jeu fonctionnel pour activer le push ?

[jungleman]

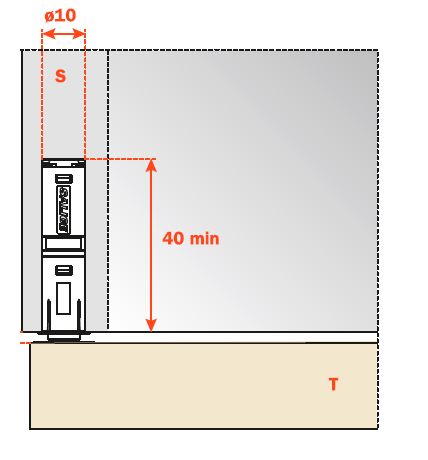

Question, où se trouve le jeu fonctionnel pour activer le push ?

Le jeu fonctionnel pour activer le push se trouve entre la porte et le caisson.
Vue de dessus ça va donner ça :

Jeu fonctionnel Push

Je vous dirai si le système est convainquant lorsque tout sera monté mais je vais attendre les finitions....

[jungleman]

Après quelques semaines de stand-by, me voilà de retour pour la suite du projet:

Ce weekend: mise en place des inserts M8 dans les montant du cadre.
Après plusieurs essai, j'ai trouvé le bon diamètre de perçage qui permet à la fois de bien enfoncer l'insert sans que celui-ci ne fasse fendre le bois.

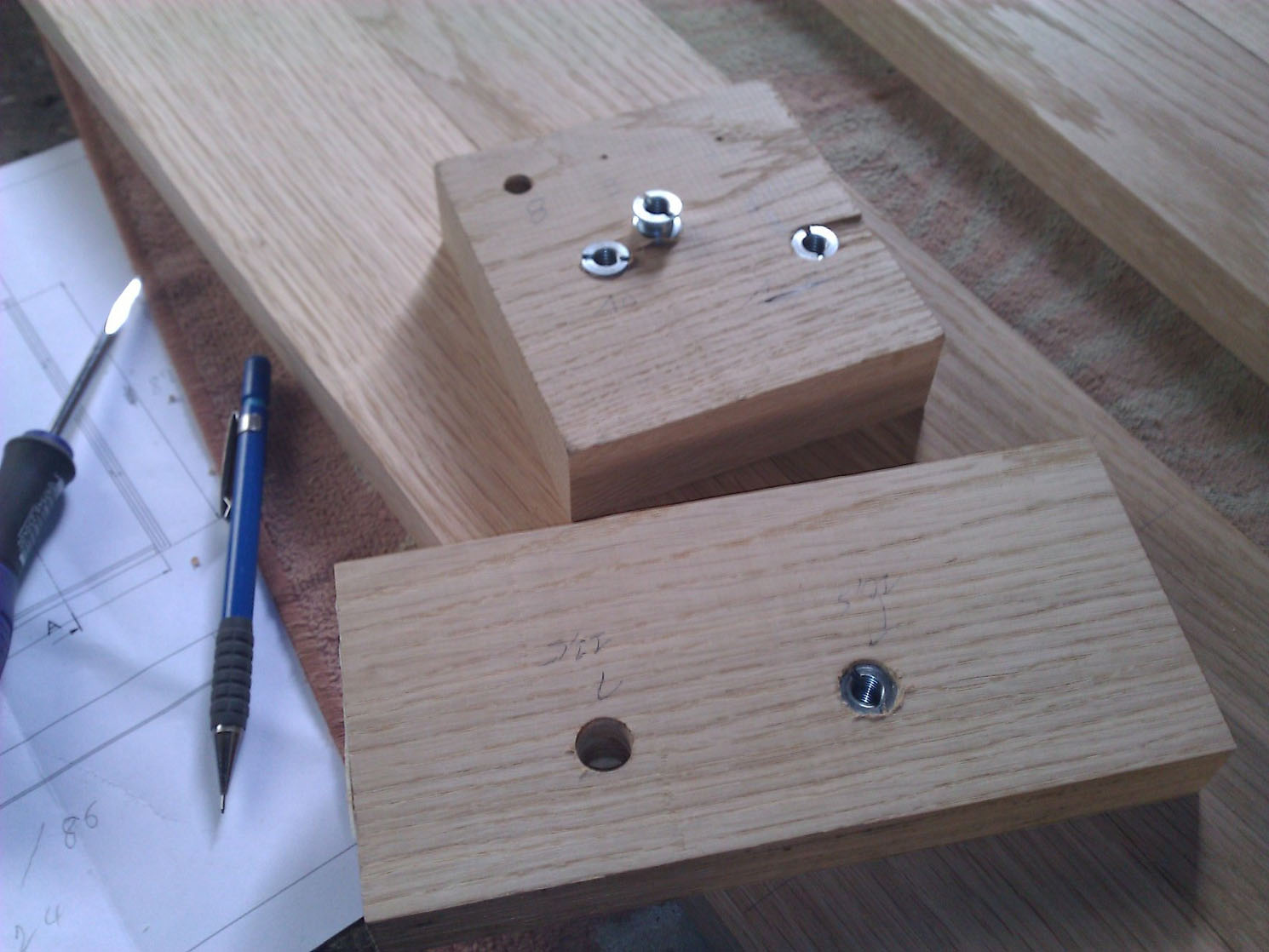

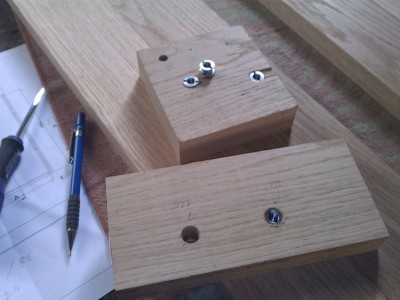

Test inserts

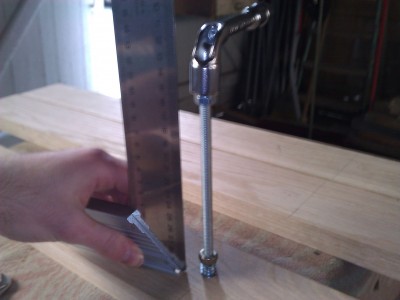

J'ai ensuite vissé les inserts dans les montants avec une longue tige filetée (montage avec contre-écrou) en vérifiant la perpendicularité avec le bois.

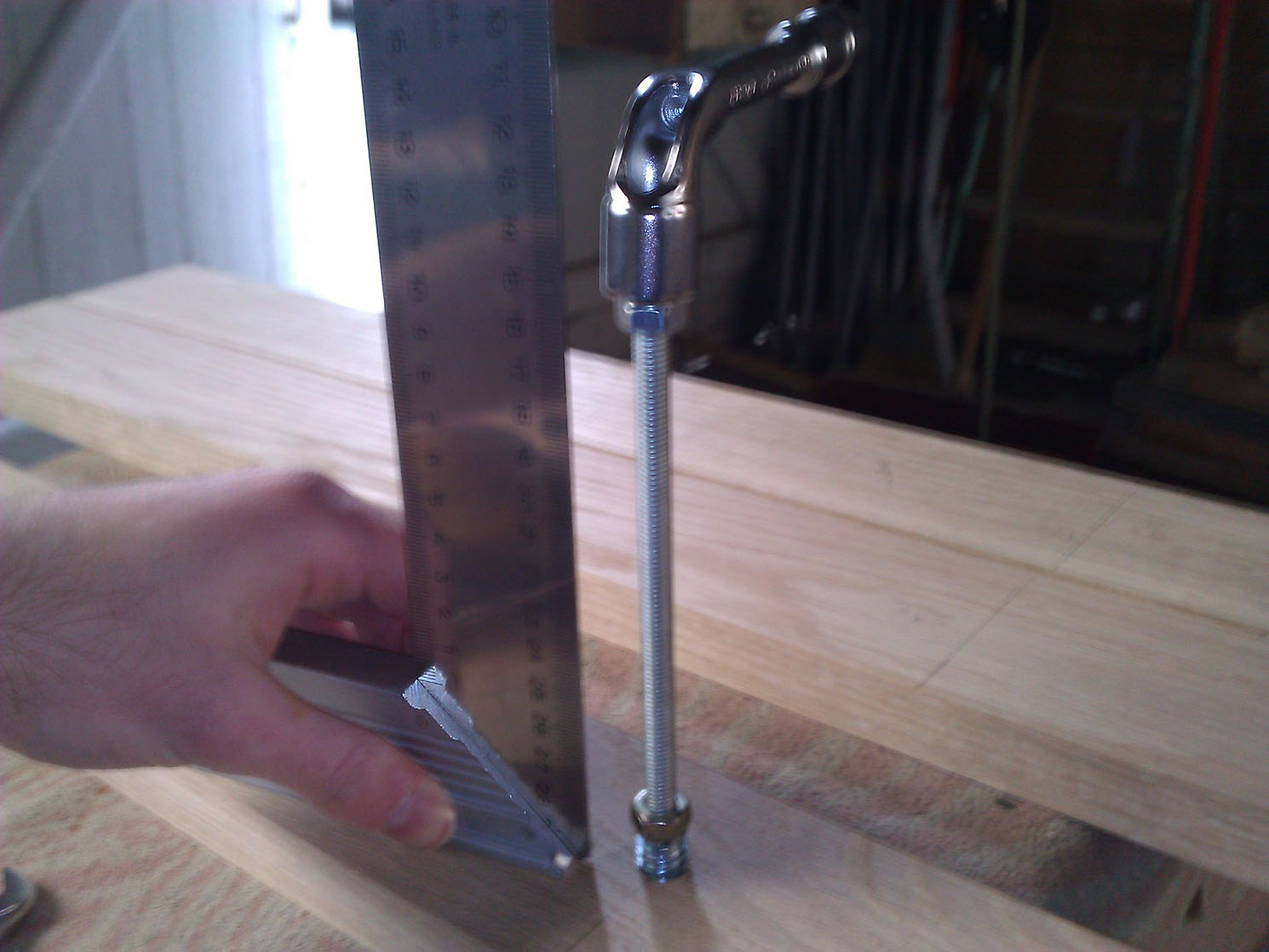

Montage inserts

Une feuillure a été usinée sur les traverses hautes et basses pour mettre le verre à fleur.
Une rainure a été usinée sur les montants du cadre pour mettre les verres latéraux.

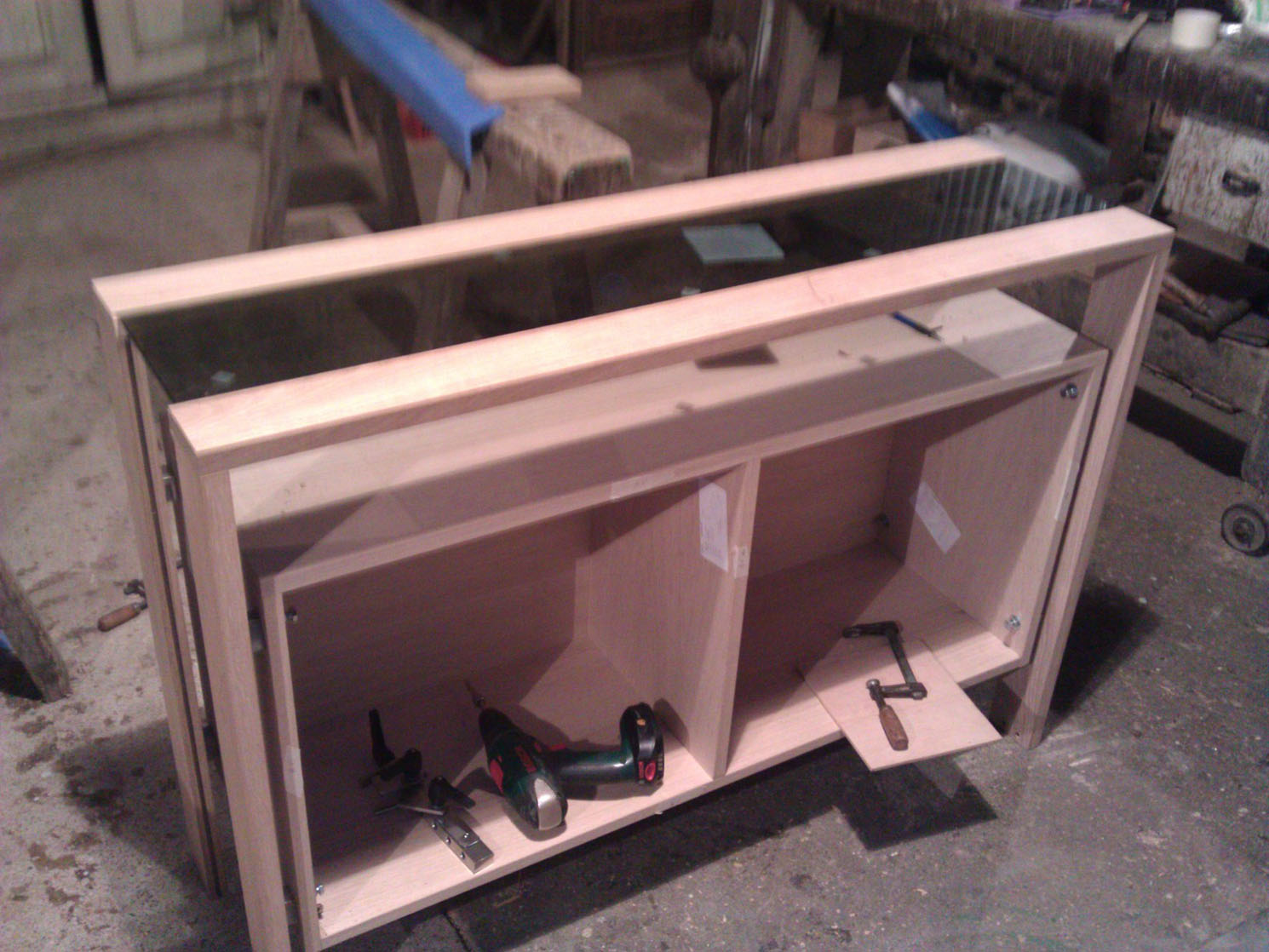

J'ai ensuite positionné le verre sur le cadre ... ça donne une idée du résultat final:

Essai de montage

J'ai fini ma journée par le collage des cadres ...

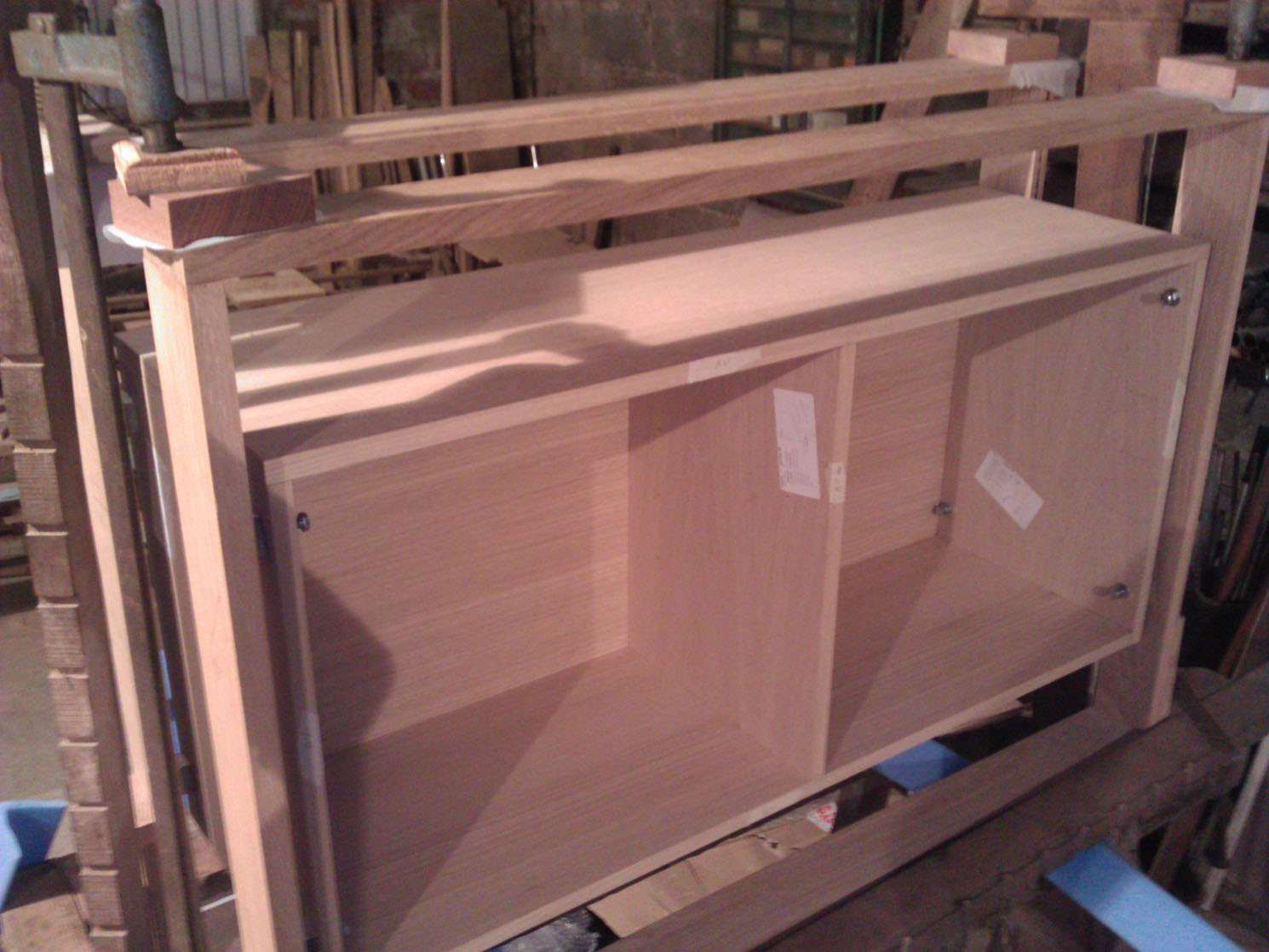

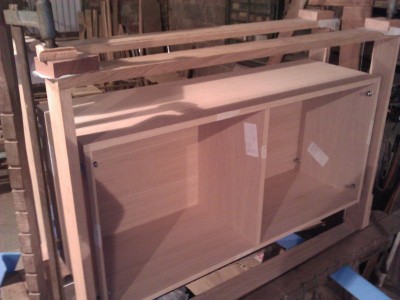

Collage des cadres

... à suivre

[jungleman]

Après de longs mois d’absence, voici ce que ça donne lorsque le meuble est terminé....

[jft68]

Bonsoir,
c'est une belle réussite ! Pourrais-tu poster d'autres photos sous d'autres angles et de meilleure qualité si possible ?
Combien t'a coûté le verre, c'est bien 100€ pour le tout ?
Merci.

[Mathieu25]

Superbe réalisation, félicitation.

Mathieu

[DIAS-IK]

sympa oui...

[Jean-Mich]

La classe

[FMJ]

Avec des photos de bonne qualité STP !
Pour rendre hommage au boulot qui paraît avoir été particulièrement bien fait !

[jungleman]

Je vais prendre quelques photos avec mon appareil numérique demain....

[Willow]

Très sympa comme meuble. C'est une réalisation bien menée, bravo ! Comment sont joints les verres, par recouvrement ou biseautés ?

[jungleman]

Comme promis voici (avec un peu de retard) des photos complémentaires :
Jonction verre / cadre en bois : (Feuillure pour le verre supérieur et rainure pour les latéraux)

Entretoise en aluminium anodisé :
