Banc arrondi

[wkst951]

Bonjour,

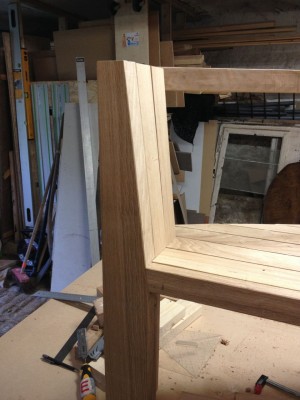

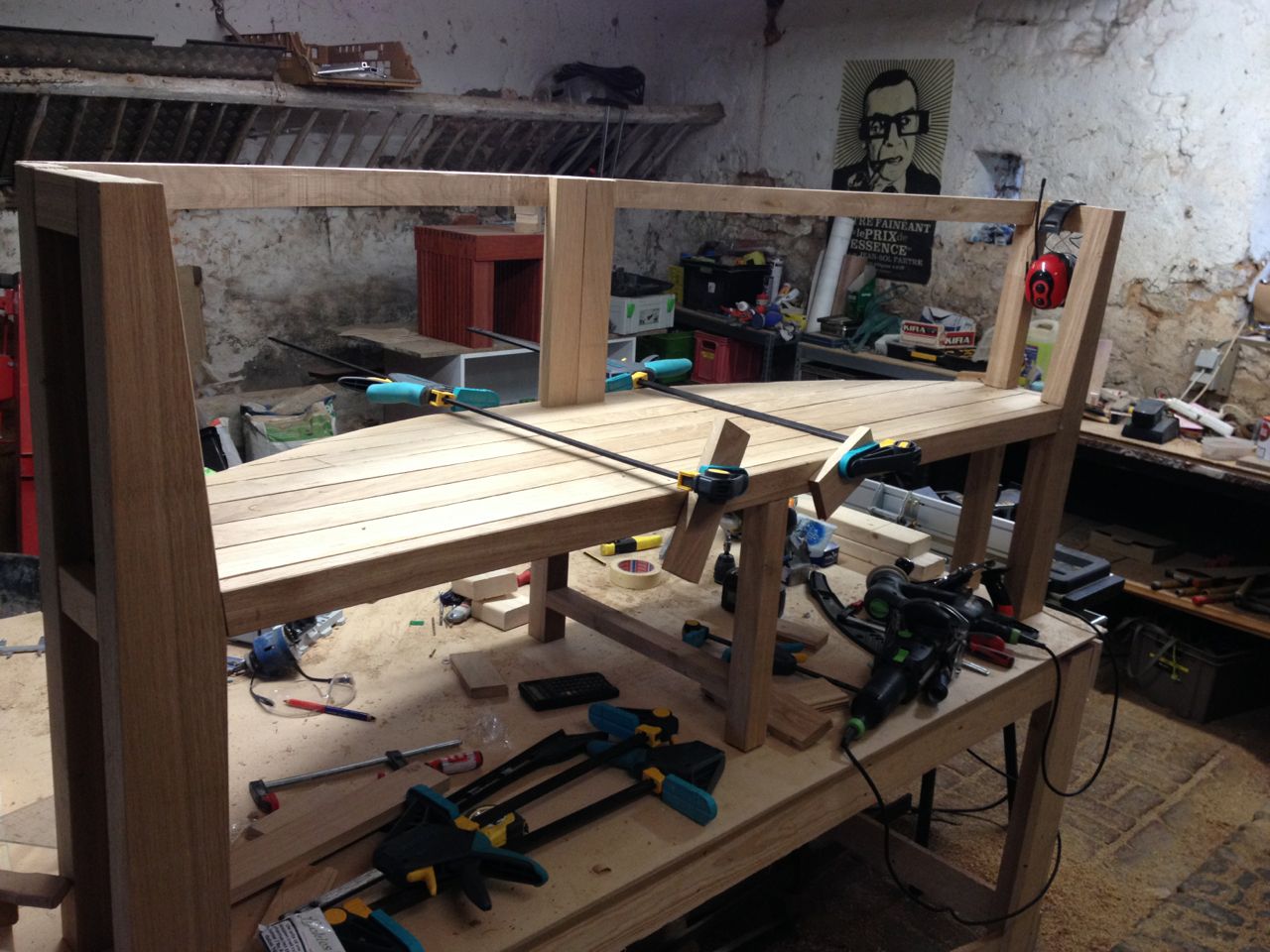

Je très récemment découvert votre site très intéressant et je suis en train de faire un banc à encastré dans un arrondi de mur. Pour avoir plus de confort j'ai prévu d'incliné de 7° le dossier.

Je dois donc usiné une série de pièces en trapèze de plus ou moins 80mm en largeur et 380mm de hauteur pour créer ce dossier.

Comment connaitre la taille précise de mes pièces ? J'ai pas trop envie
Est-ce que quelqu'un à une idée ?
Merci à vous,

Erwan

[leland]

bonjour,

idée de débutant plaque de contreplaqué spécial cintrage et tu le place comme sera ton futur dossier.

logiquement tu pourra prendre une cote point haut et bas.

tu nous pose des trapèze tout le long du dossier ?

[Alto13]

*Si c'était moi*
Cintré (avec des cales) au niveau de l'assise à la position du pied de ton dossier, une lamelle de CP hauteur ~1cm.
Idem au sommet de ton dossier à l'angle et idem au sommet de ton dossier collé au mur.
Tu partages la longueur de la baguette de pied tel que chaque section soit proche de 80mm mettons 10 sections marquées au crayon.
Tu partages au crayon les autres baguettes en 10 sections égales.
Et voilà :
baguette du bas entre trait = petite base trapèze dossier,
baguette du haut entre trait = grande base trapèze dossier = petite base trapèze "appui tête"
baguette contre le mur entre trait = grande base trapèze "appui tête".
Les mesures sont faites sans suivre la courbure de la baguette.
Ensuite j'usine ma première pièce et vu que ça me prend une journée je décide de pas faire de dossier à mon banc

[mammouth2]

fais un plan sketchup, et après, tu auras les dimensions .

[wkst951]

Merci, je suis un peu nul en sketchup, mais merci du conseil, le problème c'est pour récupérer l'arrondi... Je pense que je vais partir sur l'idée d'alto...

Merci pour vos conseils
