Trainard - Dessin technique

[mammouth2]

le trait noir épais de 5 est l'entrée de la mortaise .

ça solutionne pas la feuillure.

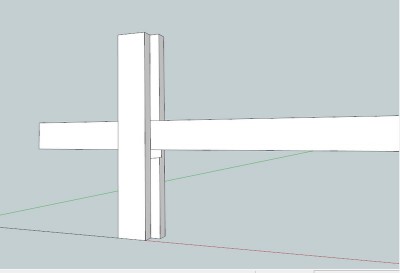

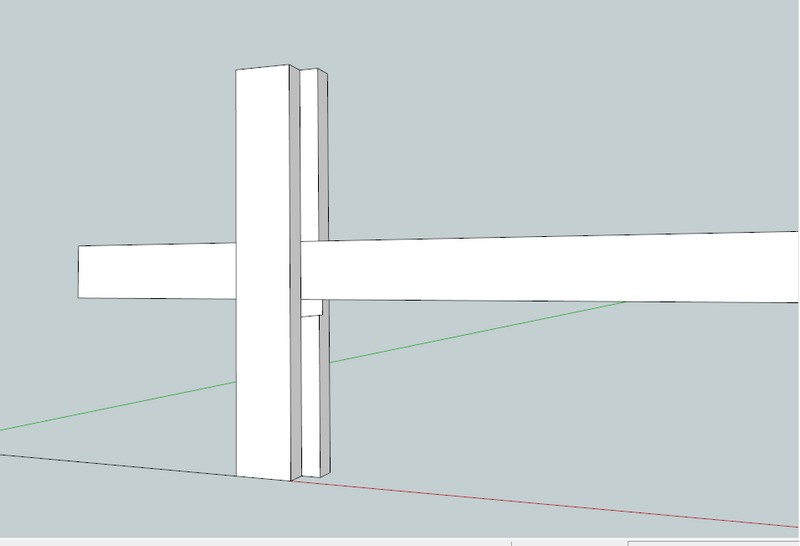

je vois ça comme ça (sans la clé )

trainard.skp

(16.37 Kio) Téléchargé 112 fois

[egtegt]

Je pense que tu as raison, il manque juste la vue du dessous ou du dessus pour pouvoir coter les dimensions de la feuillure, car on sait qu'elle fait la moitié de l'épaisseur de la pièce, mais on ne connait pas l'autre dimension.

Un autre élément, c'est que cette feuillure est indispensable pour que le trainard soit utilisable. Elle lui permet de se positionner sur le bord de la table sans basculer.

[alfred]

Bonjour,
Effectivement il y a une feuillure et c'est fonctionnel.
On peut prédire(?) que la feuillure de 15 par ? est à l'endroit de la cote 8 (sortie de mortaise à 38, entrée à 42) pour
sa profondeur.
Pas facile.
Alfred.

[mammouth2]

c'est bien beau mais on ne lit plus Florentin ?

[gg_du_78]

Bonsoir,
je vous trouve compliqués et le pauvre florentin ne dois pas s'éclaircir les idées en vous lisant.
Le trainard est composé de 3 pièces :
* le corps de 40x30x210
* la règle de 5x30x500
* Le coin de blocage de la règle dont la partie coin fait 12mm de large à une extrémité et 8 à l'autre
ce coin se termine par 2 épanouissements qui l'empêchent de sortir de la lumière dans le corps.
Il est probable qu'il a la même épaisseur que la règle soit 5 mm

Le dessin de la vue de droite qui est situé à gauche du dessin de face n'est pas complétement rigoureux mais à cette échelle, il aurait eu du mal à l'être.
L'ensemble clé + règle est représenté par un rectangle noirci ce qui délimite le contour et permet de le situer dans l'épaisseur du corps. Il n'est pas centré !
La vue de droite ne distingue pas la limite entre la règle et le coin mais la hauteur n'est pas cotée.
On aurait pu faire figurer l'arête qui sépare la clé du coin et ça n'a pas été fait.
Concernant les arêtes du coin, compte-tenu des extrémités arrondies on aurait du représenter en pointillé les arêtes correspondant aux 8 et 12 mm et c'est tout.
Le plus important me semble-t-il et que montre bien la vue de face, c'est que la lumière a une pente comme celle du coin mais bien malin qui pourra la chiffrer. On peut estimer qu'elle est de 4 pour 40 mm soit 10% mais ce n'est pas une certitude.
J'espère avoir éclairé Florentin mais je ne suis pas dessinateur.

[mammouth2]

ah oui, c'est beaucoup plus clair maintenant !

[Florian g]

Bonjour j ai le même devoir et donc je croit qu'on est dans la même classe

Je ne comprend pas la vue qui est a gauche
S'est quoi comme vut

[gg_du_78]

Bonjour Florian g,
Il faudrait préciser ta question car à l'ouverture du fil par Florentin, le dessin était tête en bas alors la vue de gauche dont tu parles c'est laquelle ? Celle de Florentin le 13 octobre à 17:59 ?
L'ouverture du fil étant du 12 octobre, j'en déduis que vous avez beaucoup de temps pour faire vos devoirs.
As-tu vu mon commentaire du 14 octobre 14:02 ? Je ne saurai en dire beaucoup plus.

[tienda]

Salut Florentin,

je te joins une vue de ton "trainard", moi aussi j'arrive souvent en retard !!
Il y a bien 3 pièces plus une clé de largeur 5mm.

Le dessin d'origine a oublié quelques pointillés, mais ne soyons pas pointilleux

Trainard.pdf

(77.39 Kio) Téléchargé 91 fois

La vue à droite représente l'usinage en pente pour la clé

Te restes plus qu'à mettre les cotes.

[bois passion]

bonsoir je pense qu avec tout vos commentaires florentin va finir par trouver, le dernier dessin en dis long tout est la au cas tu t es perdu au fil des diverses hypotheses
si tu veux te representer la piece prend ton trusquin si tu la fait toi meme avec un systeme de clé ca peut aider
