Découpeuse polystyrène (à fil chaud)

[Squirrax]

Salut à tous,

voici un petit de Noël pour ma chère et tendre . C'est une adepte des loisirs créatifs et j'ai pensé qu'une découpeuse de polystyrène pourrait l'amuser.

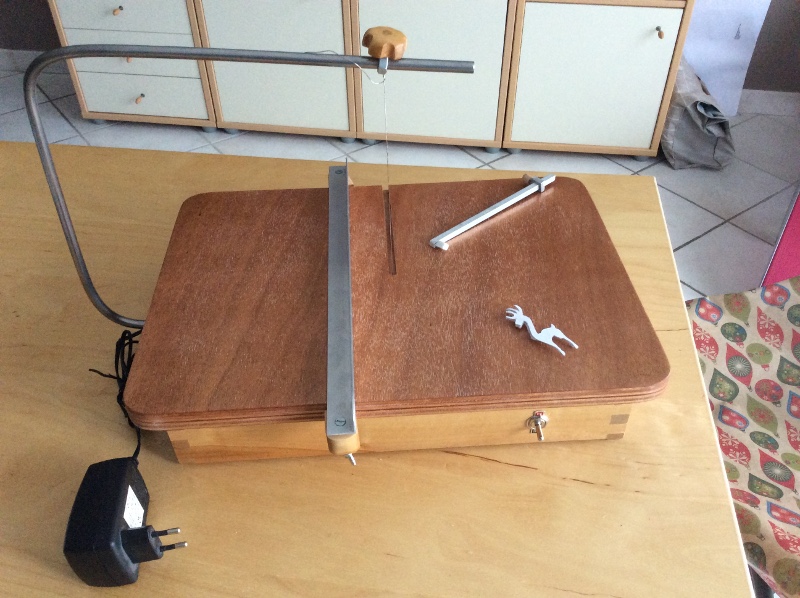

La table est en bois de récupération : bois de palette ( bouleau ? ) pour le socle, assemblé par queues droites et contreplaqué de chêne pour le plateau. La potence est une barre d'acier cintrée. Elle est déformée pour mettre en tension le fil de découpe, en nickel chrome.
J'ai bricolé un guide parallèle avec une cornière alu et un gabarit pour faire des disques ( qui va dans la rainure du plateau ). Le transfo est de récup, sans régulation de tension. Ca marche pas mal !

Voilà. Il n'y a pas que du bois, et c'est loin d'être de la grande menuiserie, mais j'ai pensé que ça pourrait vous amuser

[macbast]

C'est original comme outil... Bravo

[Neoby]

Simpa!

Tu pourrait détailler un peut la partie électrique?
Merci d'avance

[Squirrax]

Oh c'est simpliste : le transfo alimente directement le fil resistif. J'ai juste intercalé un interrupteur. Un variateur aurait été mieux. C'est ce qu'on trouve sur les machines commerciales. Mais je n'avais rien de tel sous la main. L'idée étant de faire du diy au maximum

[Dorora]

C'est joliment réaliser.

Méfiance aux vapeurs de polystyrène par contre, c'est super malsain....

[Squirrax]

Méfiance aux vapeurs de polystyrène par contre, c'est super malsain....

Oh oui ! Pièce bien ventilée indispensable !

[Dorora]

Et pas respirer les vapeur du tout.
un de mes ancien patron avait une technique génial, chauffer une boule en acier pour fondre le polystyrène pour passer les gaine électriques.
résultat pour moi, 6 mois a saigner du nez tout les jours, des fois 10 fois par jour, parois et muqueuse nasal complètement défoncer

[Michel34]

Je ne te comprends pas , encore cette année ,j'ai du faire des saignées dans le polystirene et jamais eu de problemes de ce coté la.

[Squirrax]

Et pas respirer les vapeur du tout.
un de mes ancien patron avait une technique génial, chauffer une boule en acier pour fondre le polystyrène pour passer les gaine électriques.
résultat pour moi, 6 mois a saigner du nez tout les jours, des fois 10 fois par jour, parois et muqueuse nasal complètement défoncer

Ah oui, quand même...
Heureusement une petite découpeuse de ce type produit peu de vapeurs. Il existe des modèles commerciaux similaires... Par exemple chez proxxon :
http://www.multirex.net/coupeur-a-fil-c ... O27080.cfm

[Neoby]

Oh c'est simpliste : le transfo alimente directement le fil resistif. J'ai juste intercalé un interrupteur. Un variateur aurait été mieux. C'est ce qu'on trouve sur les machines commerciales. Mais je n'avais rien de tel sous la main. L'idée étant de faire du diy au maximum

Merci
Simpliste mais joli. Je rajoute à ma liste "à faire"!

[peulnaja]

bonjour
intéressante comme idée ! quel voltage et puissance ton transfo ?

[Squirrax]

bonjour
intéressante comme idée ! quel voltage et puissance ton transfo ?

C'est ( de mémoire ) 12V et 1,5A. De ma collection, c'est celui qui donnait les meilleurs résultats.

[krap91]

Salut Squirrax,
Félicitations pour la réalisation.
Pour éviter de respirer les vapeurs de polystyrène qui, effectivement, sont tout sauf bonnes pour la santé dès que c'est chauffé à plus de 250°, le mieux est d'installer un système d'extraction d'air au dessus de la machine, genre hotte aspirante avec rejet à l'extérieur.

[Squirrax]

Pour éviter de respirer les vapeurs de polystyrène qui, effectivement, sont tout sauf bonnes pour la santé dès que c'est chauffé à plus de 250°, le mieux est d'installer un système d'extraction d'air au dessus de la machine, genre hotte aspirante avec rejet à l'extérieur.

C'est sûr qu'une hotte ce serait parfait... Maintenant c'est pas comme si on découpait des m3... Je pense que travailler en extérieur sera suffisant
