Suggestion fixation sur pièce cylindrique

[cuistot]

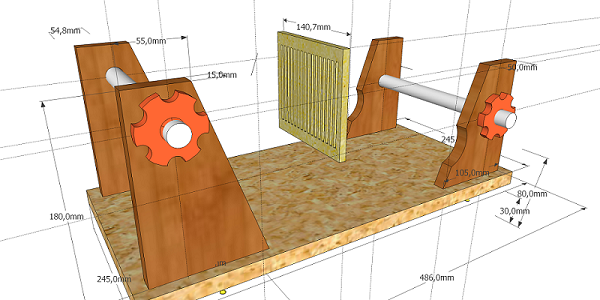

Salut tout le monde, je suis en train de réaliser un mini métier à tisser pour madame.
Les 2 cylindres qui vont supporter l’ouvrage ont un diamètre de 20mm.
Pour les actionner 2 poignées-roue en bois (diamètre 60mm ép. 20mm)
Je me demande comment je vais fixer cela sur les cylindres afin que ce soit bien solidaire (traction).

En bout de cylindre avec 2 vis, je crois que c’est la casse assurée.. Percer coller + une pointe dans le creux ??
Bref je suis ouvert à toute suggestion.

[vincentc]

Si tu fais des pré-trous au bon diamètre, il n'y a pas de raison que des vis endommagent l'ouvrage... (à mon avis )

[kisskool9]

Salut,

Peut-être pré-percer de part en part et mettre un clou ou une goupille traversante pour renforcer le collage, si c'est nécessaire.

Le collage peut être suffisant ! Je crois qu'il y des spécialistes du collage epoxy...

[engywook]

En modelisme voiture (et je parle de voitures de 4kg qui roulent alègrement à plus de 70km/h), un pignon est fixé sur l'axe du moteur et propage le mouvement à l'ensemble de la transmission.

L'axe du moteur est cylindrique avec un méplat là où un petite vis sans tête passant à travers le pignon vient s'appuyer. L'ensemble est très résistant.



Si la vis est bien serrée, il n'y a aucun jeu possible.

Bon copeaux

[euromax]

Bonjour, un ajustement correct roue sur axe avec une bonne colle bois (D2) et le tour et tisser, si tu veux du démontable, un perçage précis et une bonne goupille bois ou métal (clou sans tête) fera l'affaire, bon copeaux.

[cuistot]

Merci pour vos suggestions je crois que je vais m'orienter vers collage PLUS goupille au moins cela tiendra De l'autre coté j'ai aussi une roue anti-retour cela empêchera de tendre la trame de fils et surtout empêcher ceux-ci de tomber vers le bas

[bricofranck59]

Bonsoir à tous
Possibilité aussi de faire par un carré de manœuvre, comme il existe sur certain étau pour la manivelle. Mais pour cela il faut du bois dur. Faire un carré avec une râpe en bout de cylindre, avec un bédane sur la roue de manœuvre. Cela donnera une plus grande force et moins de risque de casse du bout du cylindre à cause de la goupille au travers de l'axe.
Mais apparemment tu as déjà réalisé les roues.
Francis

[cuistot]

Merci de ton idée Frank ce sera la solution de réserve si madame brise tout entre en action

[Olink]

Salut cuistot

Pourquoi ne pas fendre le rond au milieu sur la largeur du pignon, et une fois le pignon en place, mettre une vis à bois gros diamètre, ça va le fretter en s'écartant et c'est démontable

Copalement

[egtegt]

C'est un peu tard, mais pourquoi pas des trous carrés et une partie de l'axe carrée ?

[cuistot]

Bon j'ai fait l'essais du "frettage" Trait de scie + trou de5.5mm+cheville de 6mm je me suis retrouvé avec 2 demi-roue j'ai du y aller un peu fort aussi..
Donc pour le moment j'ai collé et vais mettre un fin clou comme goupille. Après je verrai pour la roue anti-retour car celle là en MDF ne fait que 10mm d'épaisseur Peut être que le frettage fonctionnera car il y a + de matière autour du cylindre... wait and see comme dirait l'autre

[Olink]

Salut Cuistot

Oui avec la cheville en hêtre je suppose, ça force un peu trop, et puis tu as du frappé pour la mettre en place, alors qu'une vis, c'est beaucoup plus doux essai avec une 3*20 ou 4x20 maxi
ça devrait aller mieux

Copalement
