Lit mezzanine junior à barrière de nuit amovible

[tetrapack95]

Bonjour
Voici un lit mezzanine junior à barrière de nuit amovible, une réalisation simple à moins de 100€ pour environs 30h de travail (je suis pas un rapide)
Cette présentation n'est en aucun cas un tuto mais juste une simple contribution pour les débutants qui ont pas de budget a rallonge.

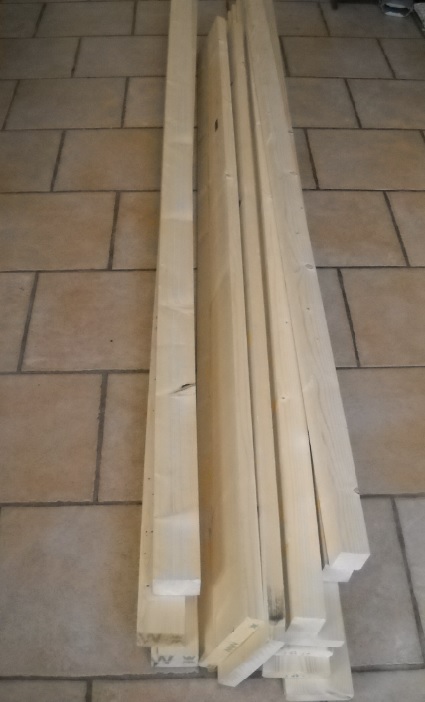

Le lit : Bois désignation castorama sapin raboté ( euh là faut pas être trop regardant le préposé à la raboteuse devait avoir 3 grammes minimum)
Tasseaux sapin 2400 x 65 x 45
Tasseaux sapin 2100 x 45 x 45
Tasseaux sapin 2100 x 100 x 27

La barrière amovible pour la nuit : en sapin aussi dans le même magasin
Tasseau sapin 2100 x 100 x 27
Planche sapin 1200 x 500 x 22

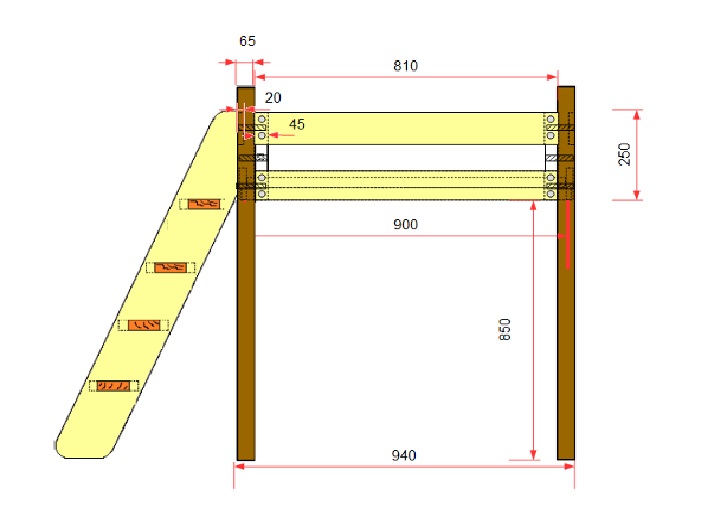

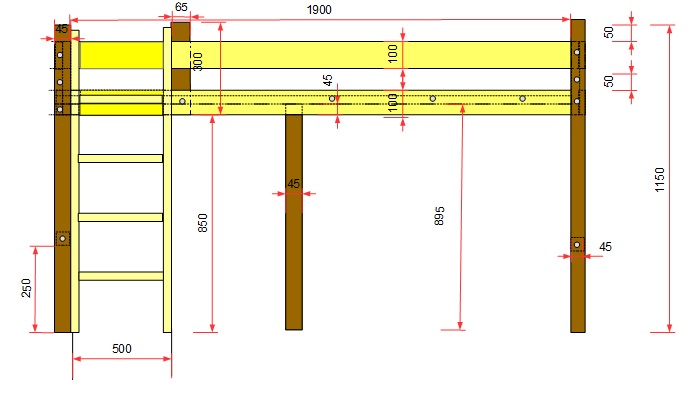

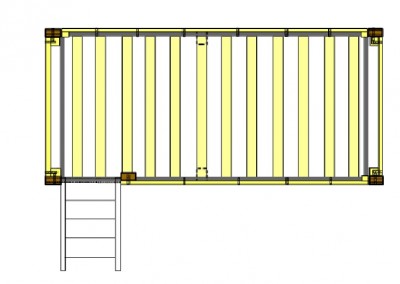

Les plans de travail sont la et en pdf

litdamien2.pdf

(56.06 Kio) Téléchargé 53 fois

( ça casse pas trois pattes à un canard, mais c'est toujours utile d'avoir un plan, Hannibal Smith ne me démentirait pas )

Je vais demander aux aficionados de Festool et autres engins qui coûtent la peau des rouleaux de fermer les yeux et de compter jusqu'à 10.

J'ai utiliser comme outils une scie à onglet radiale Parkside sur piétement Mac Allister pour la mise à dimensions des pièces, une perceuse visseuse Black et Decker et une ponceuse vibrante mackenzi.
Pour les assemblages (mortaises, tenons et queue d'aronde) des outils manuels (scie à dos, ciseaux a bois, ect...)

Vous pouvez ouvrir les yeux .

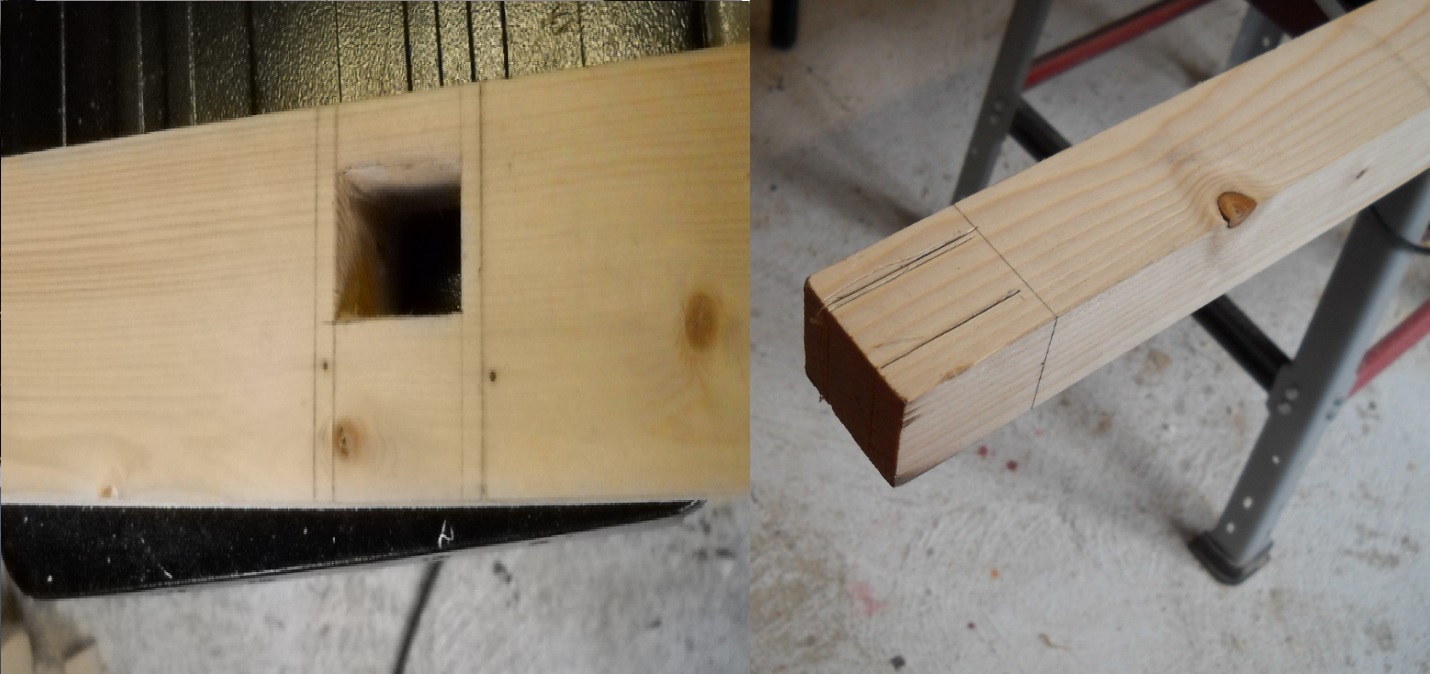

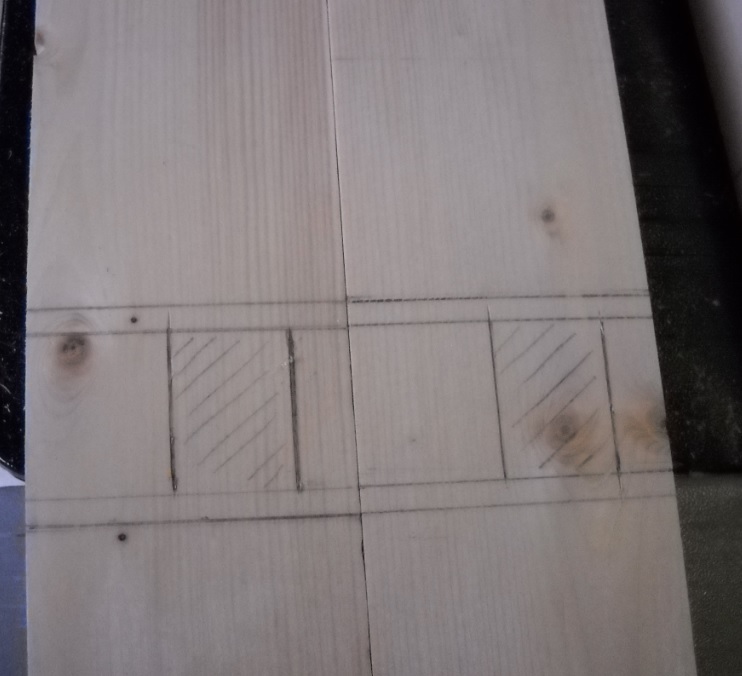

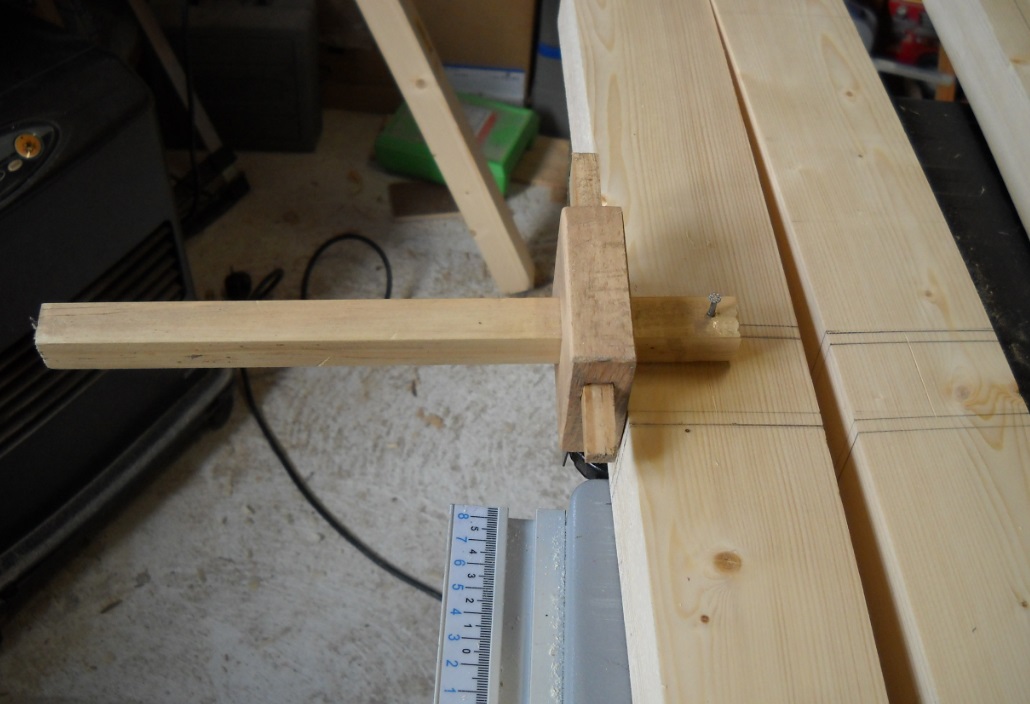

Début de la construction tracage et réalisations des mortaises

[tetrapack95]

Suite réalisation

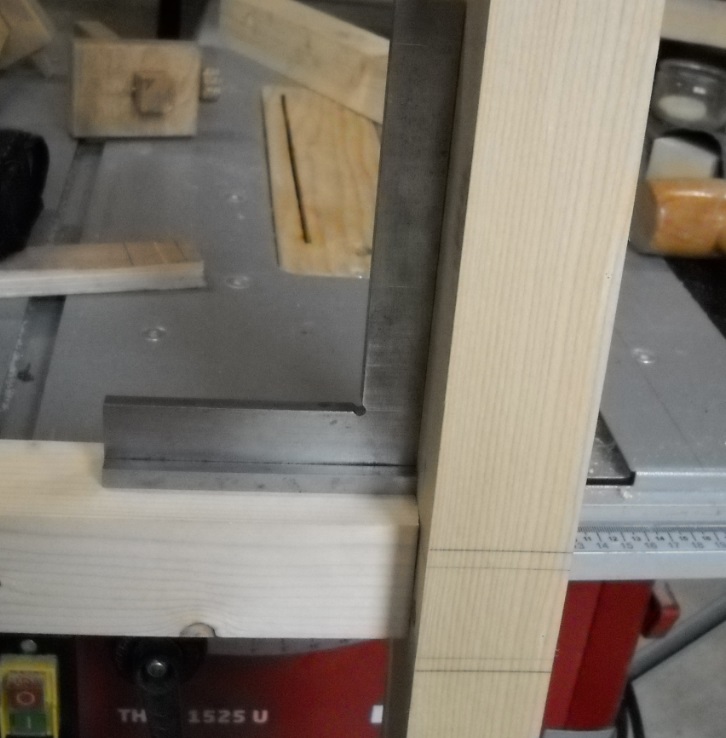

assemblage et verification de l'equerrage (equerre a chapeau 20€)

[belkyrah]

j'ai pas fermer les yeux je suis dans la même situation, la chance ta une ponceuse xd

[tetrapack95]

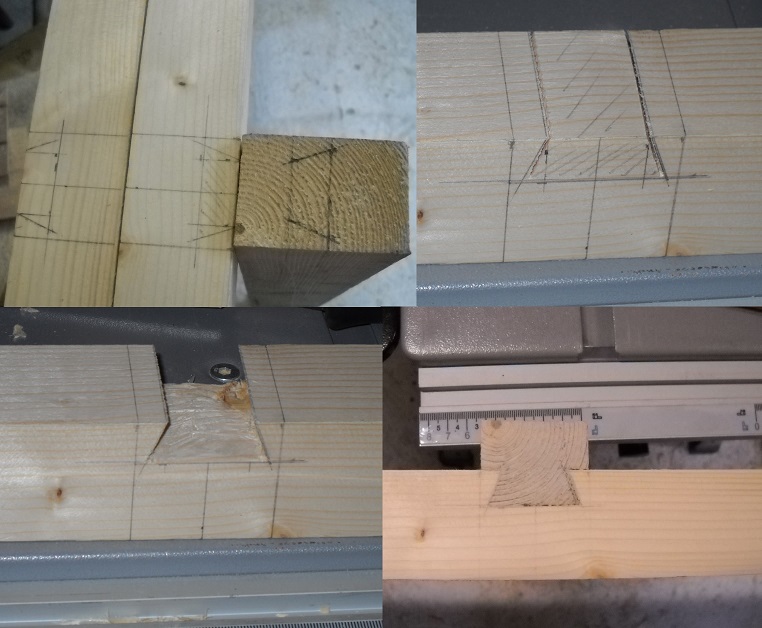

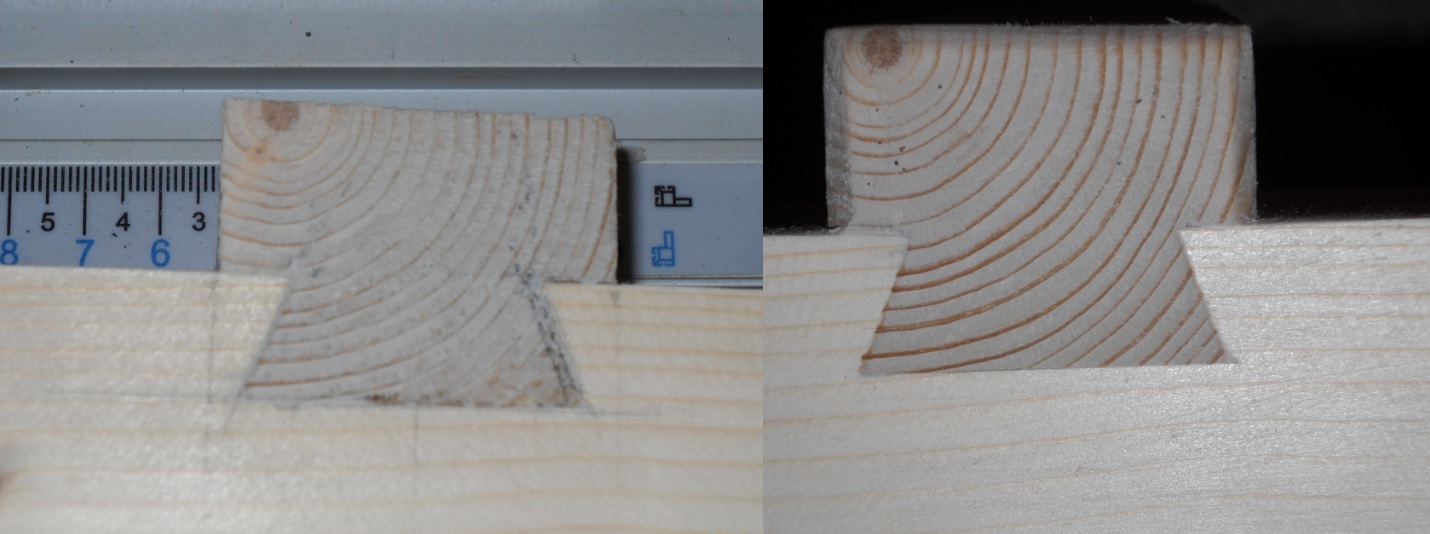

La queue d'aronde pour le piétement du milieu

[tetrapack95]

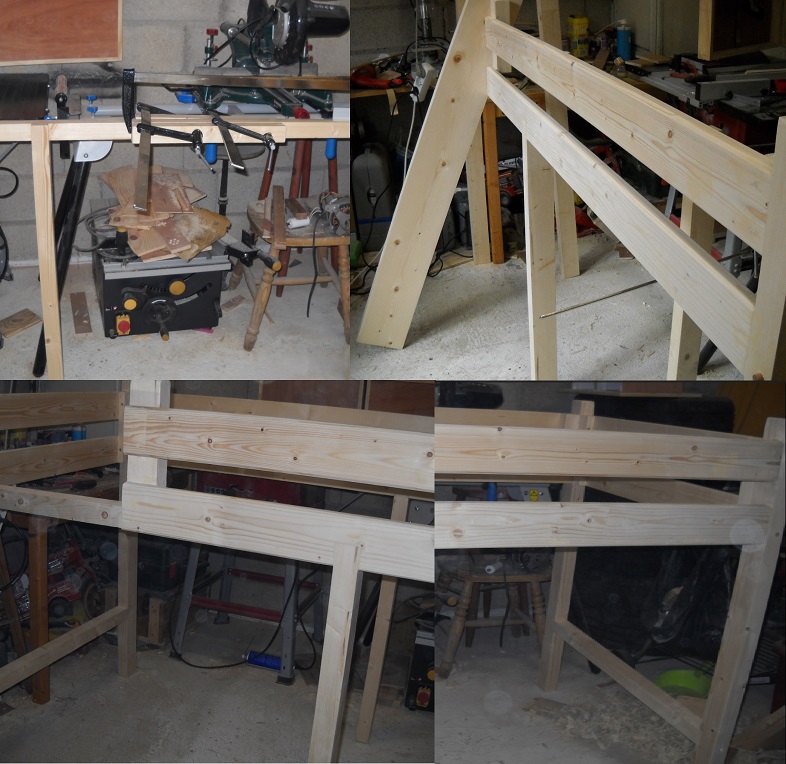

Divers faces de la construction

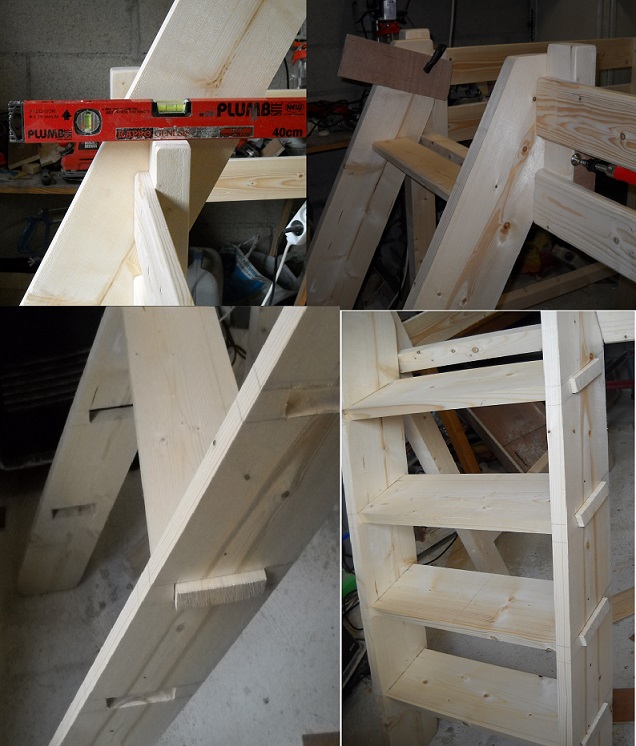

Construction de l'echelle

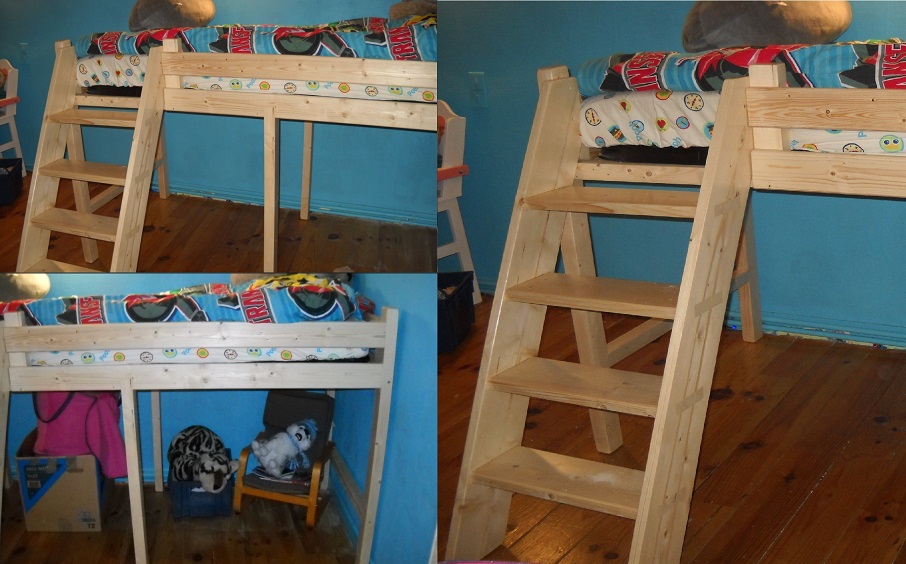

Le lit terminé et livré la barrière n'est utilisé que la nuit, je trouve personnellement plus sympat sans c'est pour cela que je l'ai voulu amovible.

Voila ce que je fais avec du bois 1er prix de casto et quelques chinoiseries
Bonnes fêtes a tous

[super12]

Je vais demander aux aficionados de Festool et autres engins qui coûtent la peau des rouleaux de fermer les yeux et de compter jusqu'à 10.

J'ai utiliser comme outils une scie à onglet radiale Parkside sur piétement Mac Allister pour la mise à dimensions des pièces, une perceuse visseuse Black et Decker et une ponceuse vibrante mackenzi.
Pour les assemblages (mortaises, tenons et queue d'aronde) des outils manuels (scie à dos, ciseaux a bois, ect...)

Vous pouvez ouvrir les yeux .


Comme on dit chez moi, il n'y a pas de mauvais outils il n'y a que des mauvais travailleurs...

[jtomasz@hotmail.fr]

j aime bien ce lit mezzanine, simple, réalisée avec un minium d outillage, et surtout ne va pas s' en dire, C est mon papa qui l a
fait.

Et en plus pour un budget médiocre....je vais prendre quelque note.

Bon copeaux et bonne fête.
