Bonjour,

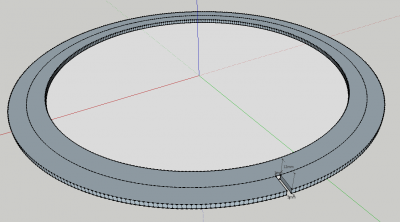

Je cherche à réaliser des encoches rectangulaires à 90° à sur le pourtour d'une disque et je ne vois pas comment m'y prendre sous SU.
J'ai besoin de faire 30 encoches.

j'ai bien pensé les dessiner une par une...mais cela me semble assez peu pertinent.

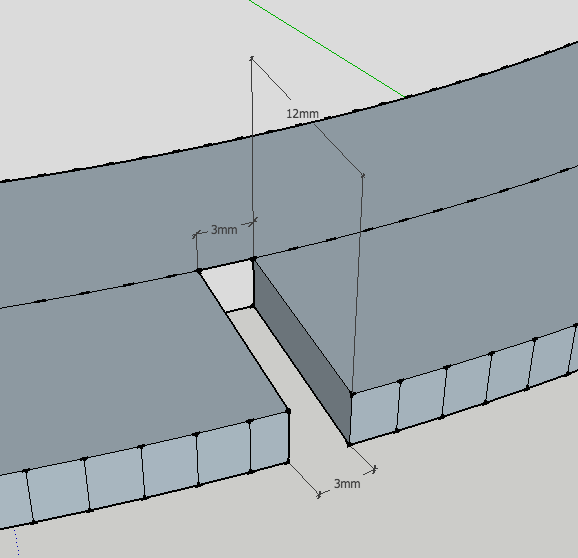

Y a t'il une méthode ou je peux créer une empreinte de 12x3 et la dupliquer le long du périmètre sur 30 rayons?

Merci

cette pièce doit être découpée au laser.

[rubnat]

salut a tous

regarde ici http://www.museumtextures.com/copie-mul ... tchup-1378

ça doit être ce que tu cherche (j'ai pas testé!!)

Phil

[cuistot]

devancé par Rubnat
1) sélectionner les 3 arrêtes de découpe (12/3/12mm)
2)outil pivoter appuyer sur Ctrl
3) se positionner sur le centre du cercle
4) pivoter les 3 segments de X° (Enter touche clavier)
5) *(fois) 30 dans ton cas( *30 Enter touche clavier)

Cela va reproduire 30 fois l'empreinte de ton encoche il te restera à les enfoncer (pousser/tirer)

Maintenant à savoir si SU va pouvoir piloter un laser j'en sait rien
