Enfilade de consoles

[pic sur pac]

Bonsoir
Voici une réalisation que j’ai faite durant le début de l’année dernière.
Malheureusement suite à un plantage de mon PC j’ai perdu beaucoup de photos de mes dernières réalisations (dont un gros meuble pour ranger l’équipement audio/video que je présenterai plus tard). Je n’ai donc pas de photos du meuble en cours de réalisation mais tant pis.
Le besoin initial était d’installer la mini chaine HIFI de mon fils ainsi que de faire transiter les câbles (réseau, antenne) qui ne sont pas du bon côté de la pièce (il sont à droite près du lit et il me les faut à gauche près du bureau) ! Qui c’est qui a encore fait ça n’importe comment et bien c’est moi !

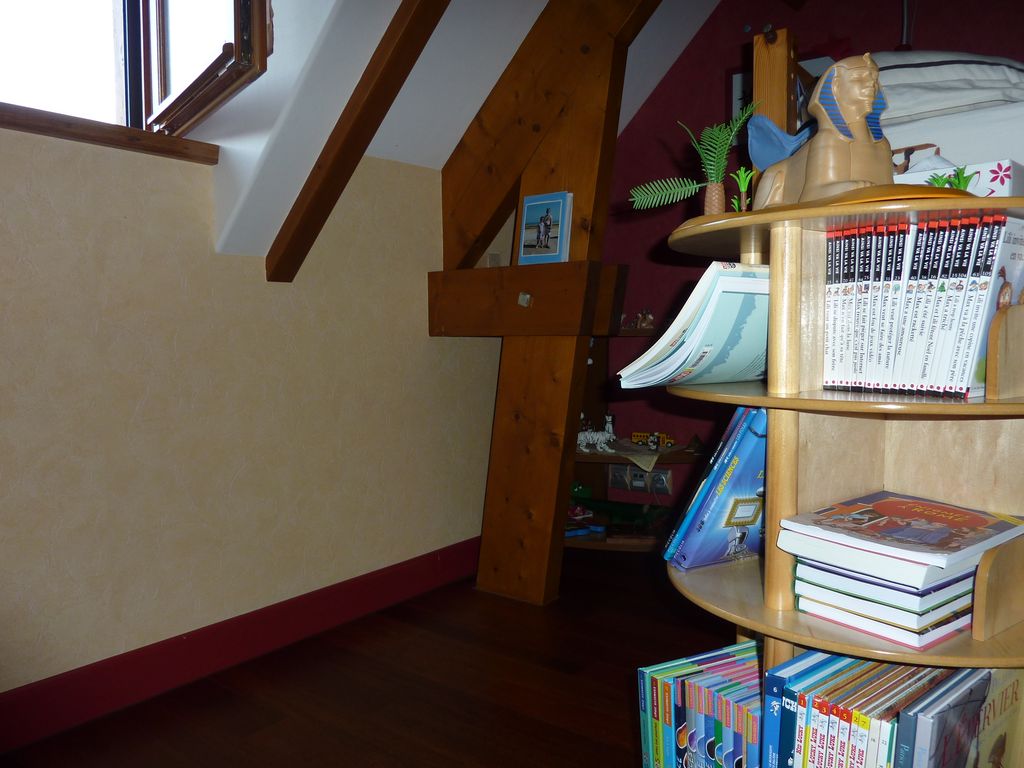

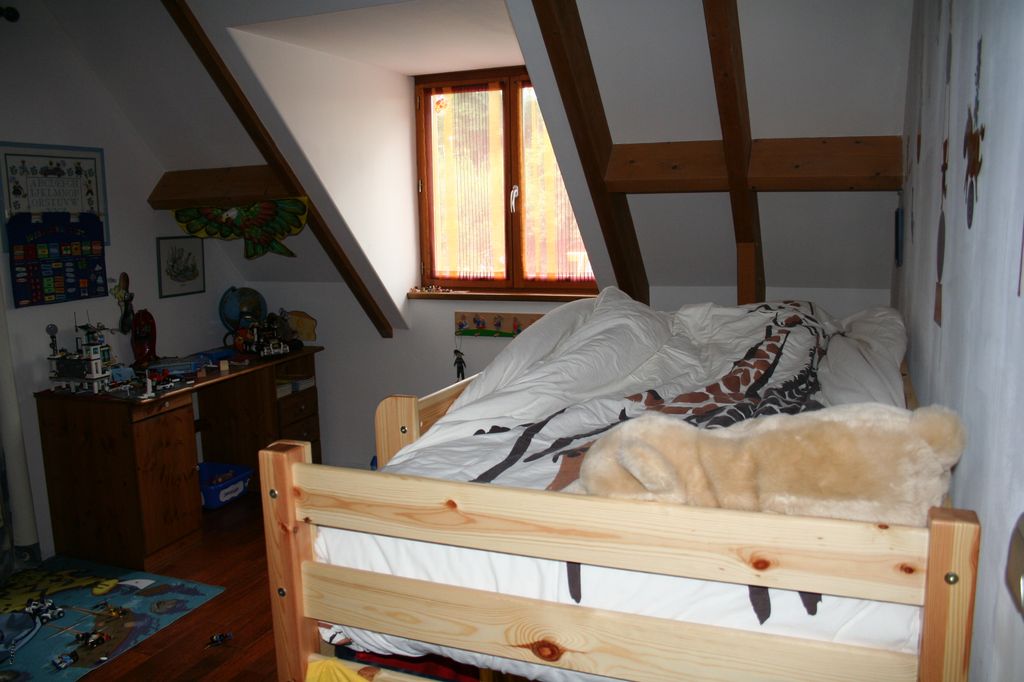

voici la chambre tout ce passe sur le mur sous la fenêtre.

de gauche à droite

bureau

sous la fenetre

au niveau du lit

L’idée est de faire une enfilade de consoles sur 3m pour :
-Dissimuler les fils (réseau antenne, câble de HP)
-Poser la mini chaine
-Créer un peu de rangement supplémentaire.
La console de gauche fait 94 de long h 18 et P15 elle permet de poser l’enceinte dessus et elle comble l’espace entre le bureau et le mur (mur qui n’est pas d’équerre).
La console du milieu fait 140 par 18 et 19 de profondeur. Elle est séparée en trois casiers façades sur charnière à piano et fermeture par verrou magnétique que l'on pousse pour ouvrir/fermer.
La dernière partie (125 par 23 de haut et 54 de profondeur) englobe le blochet de la ferme. La partie à gauche du blochet comporte deux portes montées sur pivot (fabrication maison) et fermeture par verrou magnétique comme les autres portes . Celle entre le mur et la ferme comporte un tiroir.
L’ensemble a été réalisé en médium de 20 sauf le fond des deux consoles en longueurs en médium de 10.
les voici en place pour test (désolé pour la qualité des photos mais c'est les seules que j'ai pu retrouver au fond d'une SD card)

on peut "voir" les portes pas encore mises en formes

L’assemblage est fait avec des lamelos, visé et collé. Pour garantir la tenue des vis j’ai mis un tourillon de 12mm en face de chaque vis dans chaque pièce.
Les vis mon permis de faire plusieurs tests de mise en place et de tenir l’assemblage au moment du collage.
Pour réaliser la façade arrondie j’ai :
-mis en places les portes (faites de deux épaisseur de medium de 20)
-Bloqué les portes par vis sur la console
-tout passé au lapidaire (un gros d’environ 60cm de diamètre)
Avant collage j’ai enduit toutes les pièces une couche d’apprêt blanc et une couche de peinture rouge au rouleau.
Une fois collé deux couches de peinture rouge faite au pistolet.

[pic sur pac]

la suite:

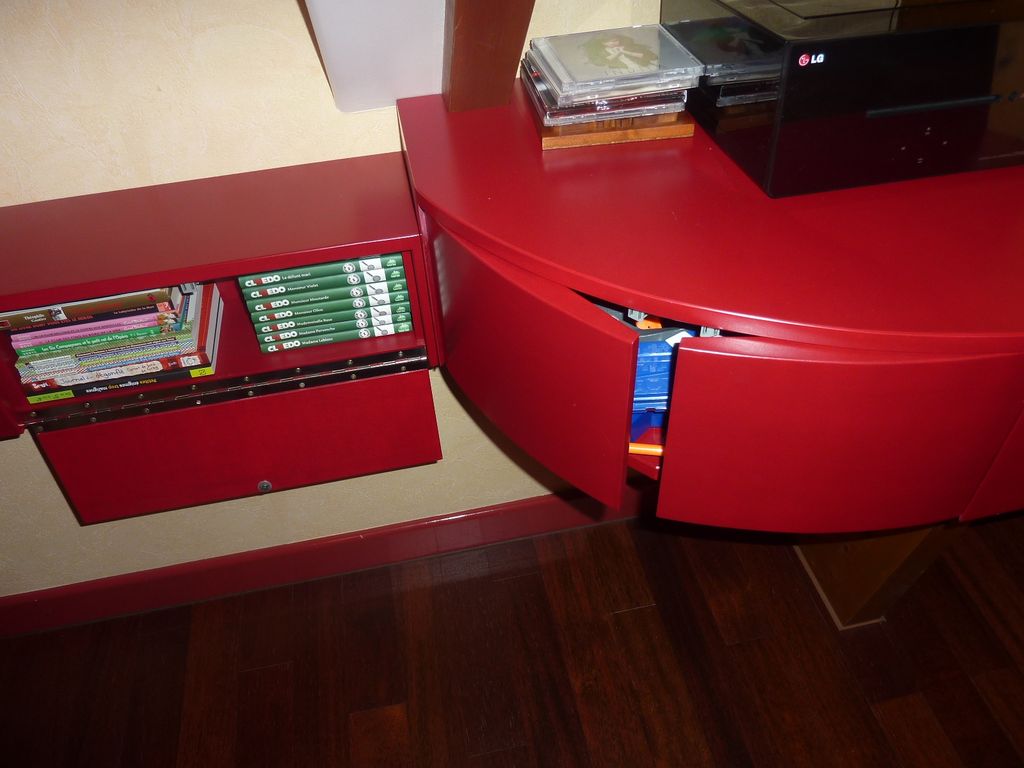

quelques détails:

[pic sur pac]

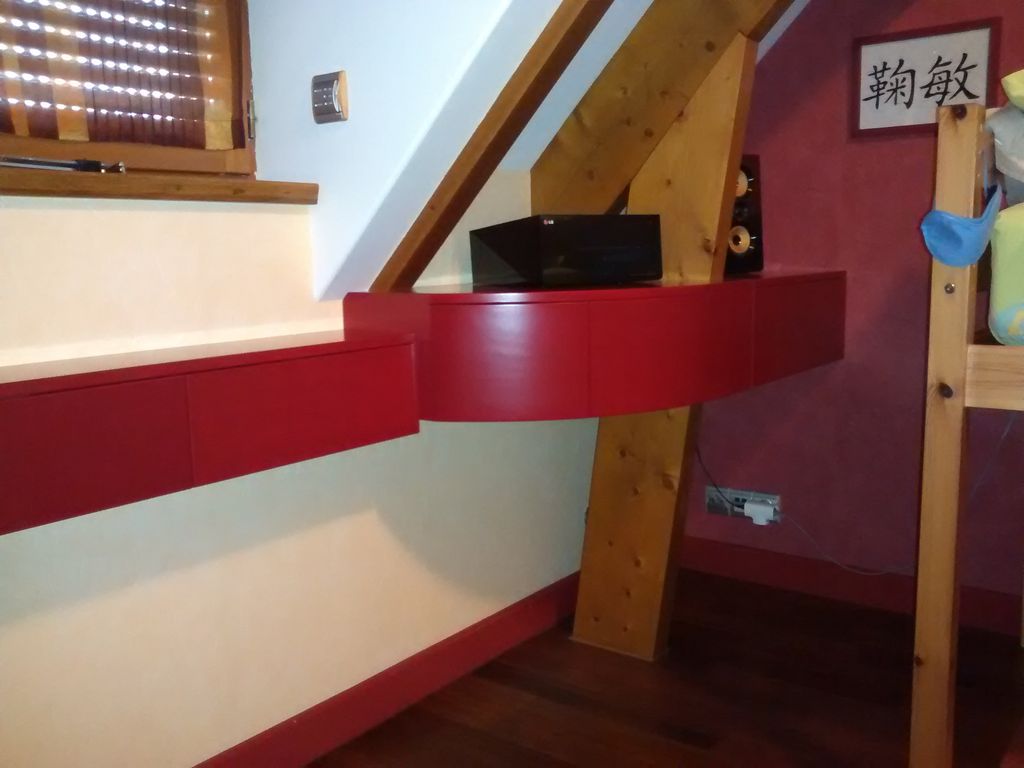

suite et fin:

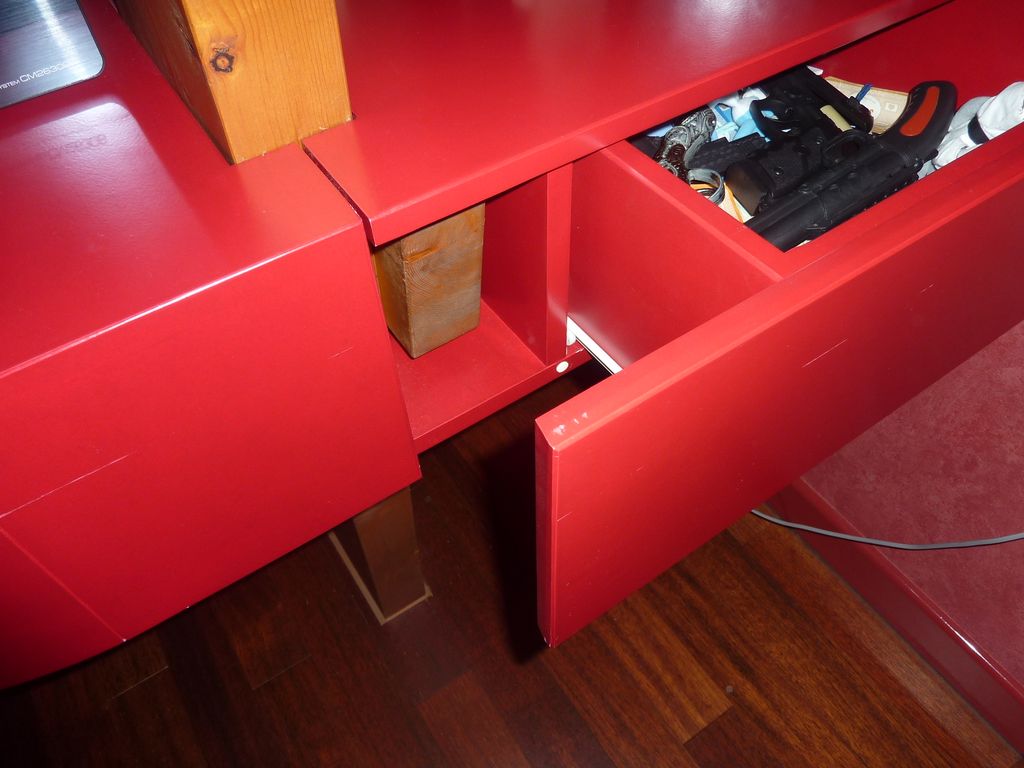

juste à droite du passage des câbles (RJ 45 et enceinte) on peut voir le fantôme d'un des tourillon qui renforce l'assemblage et juste au dessus un des points pour accrocher les câbles... chose que je n'ai toujours pas fait!

voila fin de la présentation.
Il faut encore que le fasse une étagère en dessous de la partie pour ranger des BD.

[FMJ]

Très joli boulot. C'est long à faire ces enfilades personnalisées !

[AlexDSL]

Joli boulot, en effet !

Et les façades arrondies doivent être intéressantes à réaliser.
Merci pour le partage !

[asselin22]

bravoo, bien fait.

[pic sur pac]

Oui c'est assez long à réaliser comme tout ce qui est sur mesure. Mais le plus long à été sans conteste la finition!.
Mais le résultat est là. Je ne suis pas un expert de la peinture au pistolet mais je commence à m'y faire.
Pour l'arrondi de la façade ça a été vraiment facile (hormis la définition de la courbe c'est toujours ) l'énorme lapidaire est vraiment super efficace ! Il faut absolument que j'en ai un!
Un truc pénible à été de faire des façades qui descendent toutes. Du coup pour les portes sur pivots il à fallut faire du du sur mesure un peu bizarre! Il y avait certainement une solution toute faite mais j'ai pas trouvé ( pas chercher longtemps non plus). Je ferai une photo pour soumettre à vos idées.
Merci pour vos compliments

[-tyrael-]

Très belle réalisation.
Idem,bien que j'ai ma petite idée, je suis curieux de voir le système d'ouverture des portes arrondies.

[Régine]

Super idée et c'est très joli !

[pic sur pac]

Désolé du délais pour posté mais j'étais pas mal occupé dernièrement.

Donc voici comment j’ai fait le principe de rotation :
J’ai dû faire une découpe du fond du meuble pour permettre le passage de la porte.

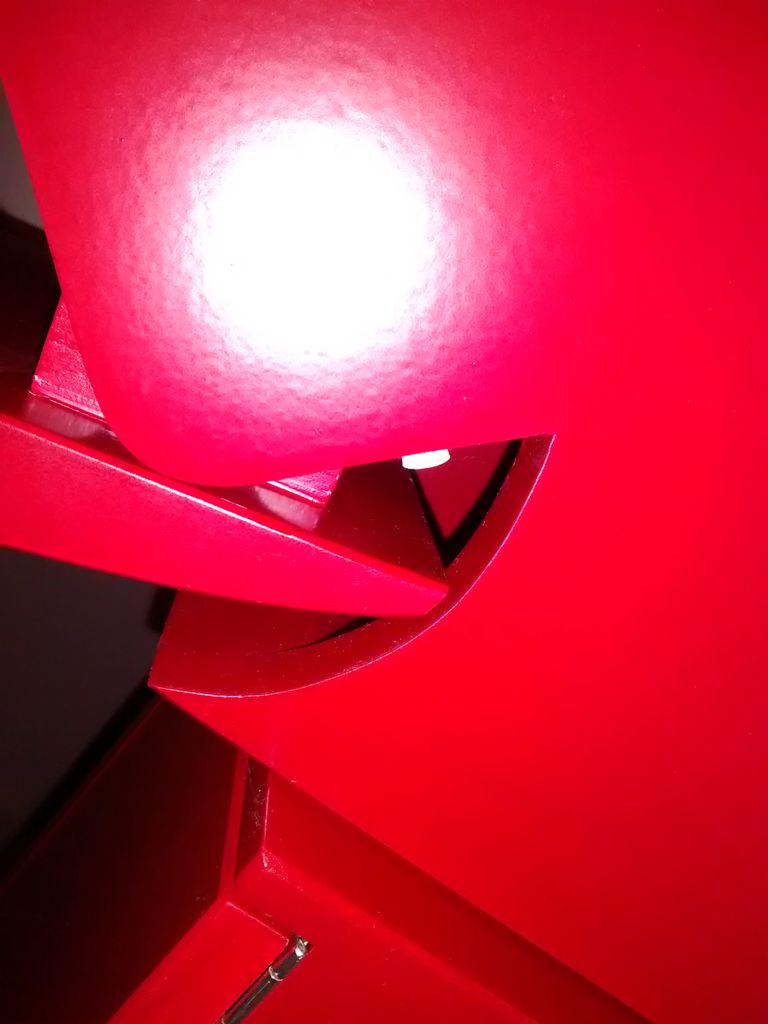

la découpe vue du dessous

Pour la rotation dans un bloc de CP (en deux épaisseurs) j’ai mis des inserts à viser et une bague en bronze pour assurer le guidage.
Dans la partie haute et basse du meuble j’ai des bagues en bronze pour faire les points de rotation.

bague en partie basse

Dans celui du bas pour reprendre l’appui de la porte j’ai mis avant d’insérer la bague une rondelle et après une bille d’acier.
Les vis dans les portes sont fendues pour permettre le réglage de la porte en hauteur.

vis et bague en bronze

bloc et vis de réglage

schéma de principe

Le système fonctionne correctement mais permet uniquement un réglage de hauteur impossible de faire d’autre réglage tout dépend du bon alignement des trous supérieur et inférieure au démarrage.
Je suis preneur d'un système plus simple si qq'un a une idée ou un produit tout pret (hormis les ferrures invisibles).
