Calclul d'angle sur chant et découpe

[Jérome35730]

Bonsoir, je suis à la recherche de quelques conseils sur le calcul/traçage d'angles de coupe sur chant.

J'ai un présentoir à cigarettes électronique à fabriquer avec un plateau de 500*300. Je pense qu'avec un angle de 45° sur l'arrière l'inclinaison serait plus que correcte. Il y a donc un angle droit sur la base arrière et j'aimerai que l'assemblage haut a l'arrière soit un assemblage a coupe d'onglet.

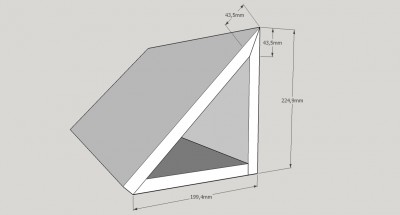

J'aimerai avoir quelques avis la dessus et aussi et surtout quelques conseils. Je joins un dessin qui montre a peut prêt ce que je souhaite réaliser.



D'avance merci et à bientôt.

[espmenuiserie]

Sans savoir calculer, une petite épure te donnerait directement les angles, plus qu'a reporter et hop !
Si on voulait calculer je dirait que pour raccorder deux pieces de bois formant un angle a 45, il faut les couper selon la bissectrice de celui ci. soit 45/2 : 22,5deg
Facile diras tu ! Sauf que ta scie a onglet si tu en as une, coupe a 90deg quand le guide est a 0deg.... elle fera ensuite merveilleusement les angles compris entre "0 et 45" qui dans la vraie vie sont plutot des angles entre "90 et 45"
on voit facilement que ... 22.5 est pas forcément compris la dedans ...

so what ?????

[reve]

Bonsoir

Tu ne nous dit pas quelle est l'épaisseur des planches utilisé, les cotes en dépendent.

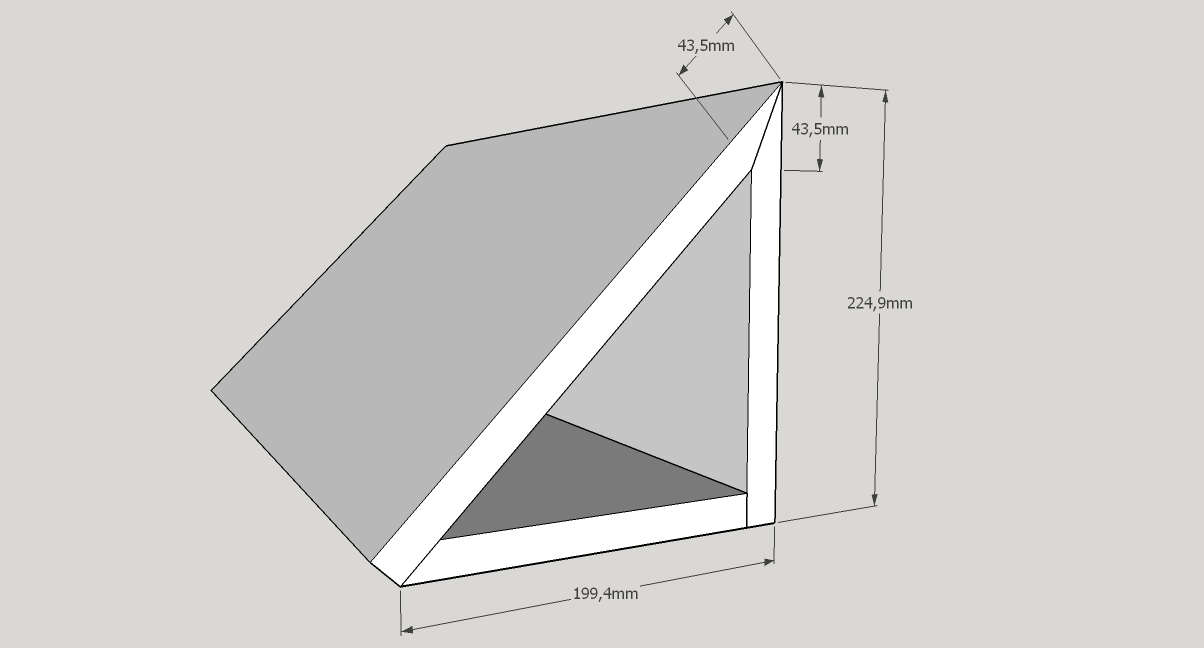

Voici ce que cela donne avec une épaisseur de 15 mm.
La coupe d'onglet à 22,5° est à faire au rabot ou à la râpe à bois.

A plus si nécessaire.
Hervé

[Jérome35730]

Oui en effet, j'ai oublié ça, l'épaisseur des planche sera de 18 mm. En tous les cas merci pour vos réponses qui m'aident vraiment.

[reve]

Re

Les cotes pour 18 mm d'épaisseur

[poloastucien]

.

[espmenuiserie]

Si je puis dire : EVIDEMMENT! Je parle de scie à onglets puisque je sais pas pourquoi mais s'il a un outil, ce sera celui la.

[poloastucien]

.

[reve]

Bonjour

Si je puis dire : EVIDEMMENT! Je parle de scie à onglets puisque je sais pas pourquoi mais s'il a un outil, ce sera celui la.

Connais tu une scie d'onglet pour amateur capable de couper un longueur de 500 mm, quelque soit l'angle?

[poloastucien]

.

[reve]

bonjour reve

pour amateur je sais pas mais il existe celle axial = scie suspendu qui fait onglet et inclinaison

bonjour poloastucien

Oui je connais cette machine, je doute que Jérome la possède.
Tu imagines la place qu'elle tient dans l'atelier...........!!

[bob1980]

Il faut tracer des deux cotés et prendre du courage et une scie égoïne...

[poloastucien]

.

[Jérome35730]

Non effectivement je n'ai pas une telle scie (axiale et suspendue)...je pense que je vais faire mon marquage le plus précisément possible sir mes chant et couper large pour terminer au rabot.

[espmenuiserie]

bonjour espmenuiserie

moi je n'ai qu'une pauvre scie manuelle, comment qu'on fait alors

Comme je l'ai dit précédemment ... tu traces... et tu coupes au trait

[espmenuiserie]

En effet je n'avais pas tilté sur les 500mm. ca peut sef aire avec un ptit gabarit et une scie a format. ou à la pogne !

[ste78]

En effet je n'avais pas tilté sur les 500mm. ca peut sef aire avec un ptit gabarit et une scie a format. ou à la pogne !

Oui, ou un gabarit + toupie.

[poloastucien]

.

[espmenuiserie]

bah 500mm c'est rien dans une vie ^^
